si ça peut vous donner une idée supplémentaire pour l'imprimante 3D : https://www.kickstar...d-plat/comments

[Oracid]

Merci Mike. Intéressant.

Je rentre lundi. Se connecter sur le wifi de son smartphone, c'est bien. Mais quand il n'y a pas de couverture réseau, et bien, cela ne fonctionne pas ...

Le projet n'est pas abandonné. J'ai été bloqué par l'abandon de 123D et je dois tout remodéliser sur Fusion360. C'est un gros boulot pour moi.
En parallèle à la modélisation, je pense commencer les achats de matériels à partir de septembre. Modéliser, c'est bien, mais il y a un moment où j'ai besoin d'avoir du concret entre mes mains. Quitte à me tromper.

Pour commencer, je n'aurai que 2 filaments, même si le multi filaments de Levend m'intéresse beaucoup.

[Norman]

J'avais trouver du similaire ici : https://www.kickstar...rda?ref=popular

Je ne m'y connais pas trop mais l'impression a l'air d'etre de bonne qualité^^

[Mike118]

l'intérêt du lien que j'ai posté est le plateau qui se change automatiquement =)

[Jekert]

Dans le même genre que celle de Mike: https://www.kickstar...belt-3d-printer

[Mike118]

Bravo Jekert tu viens de donner une idée d'application au tapis roulant d'ashira !

Très intéressant ce lien j'étais complètement passé à côté de cette machine là !

[ashira]

Carrément, pour de la production en série!

[Oracid]

Tout ceci est vraiment très intéressant.
Merci pour le partage.

[levend]

Donc puisque tu dois refaire la modélisation 3D, profites en pour prévoir le tapis de sortie

[Donovandu88]

Intéressant le tapis, mais est-ce vraiment utile?

[Oracid]

Je me suis lancé dans la modélisation avec Fusion360 et malheureusement je ne peux reprendre la moindre vis, alors qu'avec 123D, j'avais repris les fichiers STP fait à partir de la modélisation de David Bassetti.
C'est vraiment très long, j'essaye d'en faire un peu chaque jour. J'espère être près pour début septembre.
En tout cas, je passerai commande de quelques pièces chez Motedis. J'en ai un peu marre de faire du sur place. La modélisation, c'est bien, mais il y un moment où j'ai besoin de voir du concret.

Tout cela pour dire que je revois toutes mes prétentions à la baisse.
Mon objectif est de réalisé cette imprimante, puis je verrai pour la faire évoluer.

Ce sera donc une tête d'impression. Par contre, je monte la structure extérieur à 1m de hauteur, en prévision d'une éventuelle multi-têtes façon Levend. Cela n'est pas très couteux en conception. Mais avant, je passerai sans doute à 2 têtes. On verra.

[levend]

Donc mon idée n'est pas si mauvaise que ça .



Dès que je vais pouvoir continuer, j'avancerai dans les essais, parce que si la communication entre les cartes est impossible, ce n'est pas la peine d'aller plus loin.



J'avais dit qu'elle n'était pas assez haute ....

[Oracid]

J'avais dit qu'elle n'était pas assez haute ....

La structure extérieure, c'est juste une boite. J'ai la hauteur sous plafond, donc pourquoi se priver.

[Oracid]

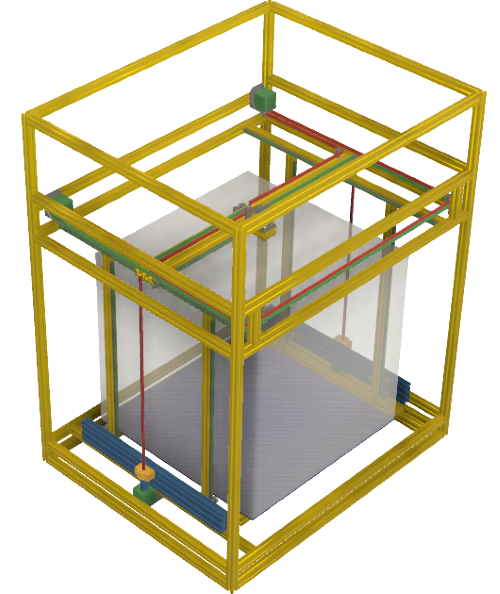

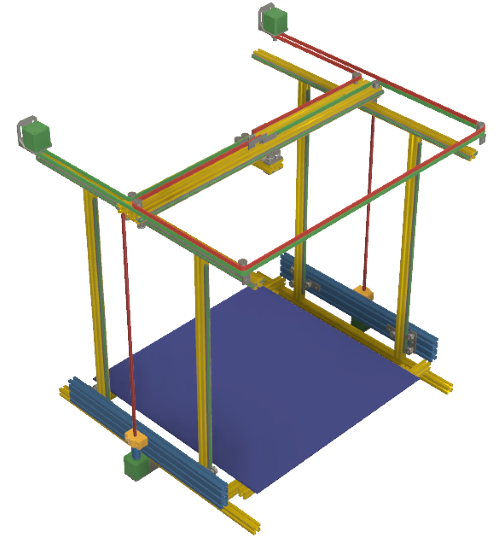

Voici la nouvelle version de mon imprimante, modélisée avec Fusion360.
La prise en main de ce logiciel a été fastidieuse, mais aujourd'hui j'en apprécie les énormes avantages.

Mon imprimante a subi quelques modifications :
- la profondeur est passée de 640mm à 660mm, soit 20mm de plus.
- la hauteur de la structure externe est passée de 80cm à 1m.
- l'axe X est passé de 100mm à 60mm de large.
- la taille de la navette de l'axe X a fortement diminué, de toute façon est devra être adaptée à la tête d'impression.
- le plateau fait 520x520mm, pour un volume d'impression de 500x500x500
- le plateau a été baissé de 20mm, maintenant il repose directement sur les longerons.

Toute ces petites modifications ont été nécessaires pour tenir l'objectif du volume d'impression.

Je vais passer une commande à Motédis très prochainement pour commencer le montage dès la rentrée.



Si vous souhaitez une vue particulière, n'hésitez pas à me la demander.

[Mike118]

Tu peux enregistrer un STL de l'ensemble ?

[Oracid]

Tu peux enregistrer un STL de l'ensemble ?

Après quelques manips, j'ai réussi à télécharger le stl de l'ensemble, mais dans la page d'import du fichier, le lien n'apparait pas.
Tu devrais pouvoir le retrouver.
Dans mes différents essais, j'ai également télécharger d'autre fichiers que tu pourras supprimer.
Le bon fichier est 'My CoreXY v75.stl'

[Donovandu88]



- le plateau a été baissé de 20mm, maintenant il repose directement sur les longerons.



Tu devrais garder un système à ressort pour pouvoir régler la planéité du plateau au maximum pour faciliter le travail de ton auto level (si tu en as un).

[Oracid]

Tu devrais garder un système à ressort pour pouvoir régler la planéité du plateau au maximum pour faciliter le travail de ton auto level (si tu en as un).

Je mets ça dans un coin de ma tête.

[Oracid]

Pour l'axe Z, j'ai prévu des vis de 8mm de diamètre et 600mm de long.
Chez Motédis, ils vendent des vis non coupées avec un pas (pitch) de 1,5mm http://www.motedis.fr/shop/Dynamic-unites-lineaire/Broche-filetee-trapezoidale-accessoires/Broche-filetee-trapezoidale/Acier-Trapezoidale-tige-filetee/Trapezoidale-tige-filetee-RPTS-droite-TR-8x15-L%3D1000mm::999993953.html

C'est sans doute ce que je vais prendre, mais j'ai souvent vu sur Banggood ou eBay des vis avec un pas de 2mm, et également du 8mm, ce qui me surprend.
Peut-être que quelqu'un pourrait m'expliquer les différences.

[Forthman]

Bonjour,

à vérifier la charge maximale admissible par tes vis (en statique et en dynamique), je trouve que 8mm de diamètre pour une telle couse ça fait peu.

également les paliers de ces vis Z devraient peut-être avoir des roulements à contact angulaire (ou utiliser une butée à bille)
