Oui afin de réduire la contrainte.

[Oracid]

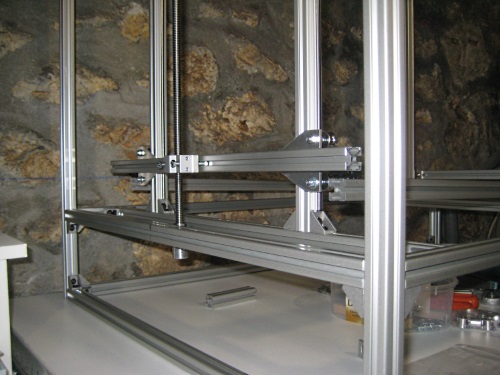

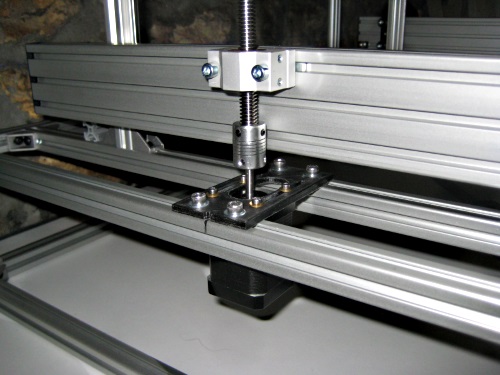

Voici ma nouvelle "navette" de l'axe Z. Avant, elle faisait 656g, avec un profilé de 20x60. aujourd'hui elle fait 330g avec un profilé de 20x20 et des trapèzes pour fixer les roulements.
Soit un gain de poids de presque la moitié.

............................................................avant....................................................................................................................après.................................................................

[Donovandu88]

C'est bien je trouve. De toute façon un profilé aluminium de 20 c'est largement assez costaud.

[Oracid]

Avant de recevoir tout le matériel de Motedis, je n'imaginais pas le poids de ces profilés.
J'avais choisi ce type de profilé car il permettait de mettre en oeuvre facilement 3 roulements par montant de l'axe Z.

Aujourd'hui, je revois tout à la baisse en poids dès que c'est possible. Heureusement, mes Nema17 sont très puissants.

[levend]

Tu peux revoir à la baisse de poids ton axe Z, mais le reste c'est inutile, à moins que tu aies envie de la déplacer de temps en temps.

Sur ce type de machine le poids n'a pas trop d'importance (sauf pour Z où là il faut faire attention) puisque les vitesses de déplacement de sont pas très élevées (en comparaison avec d'autres machines) mais sinon le poids lui donne de la stabilité.

[Oracid]

... à moins que tu aies envie de la déplacer de temps en temps.

Je parlais des pièces en mouvement, la machine en elle-même doit atteindre les 30kg.
Ce n'est pas trop lourd pour éventuellement la déplacer.

[Oracid]

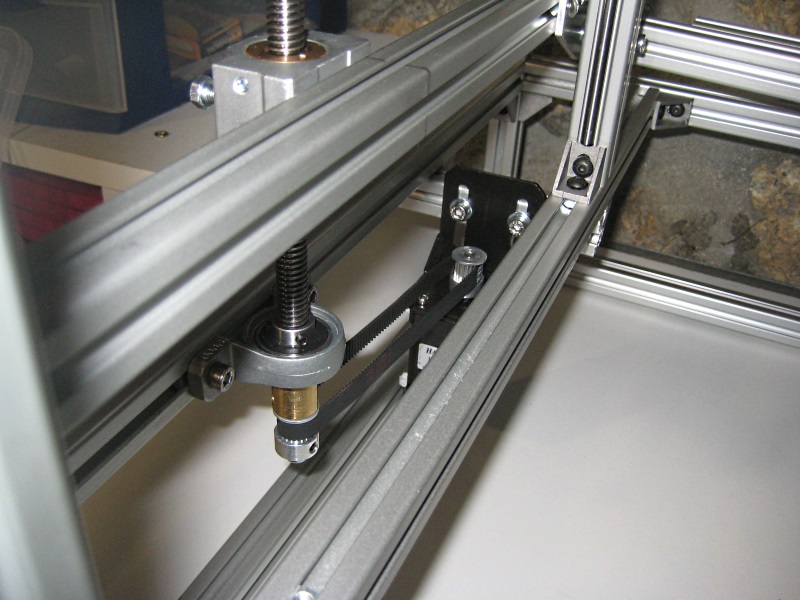

J'ai reçu mes coupleurs rigide 10mm/5mm en laiton. Cela permet de coupler la grande vis de 10mm avec une poulie pour courroie GT2.
Ce montage me parait simple et efficace. Cela permet de s'affranchir des problèmes d'alignement qui sont déjà nombreux, sans en plus y ajouter le couplage avec le moteur.
La courroie qui a un périmètre de 30cm me parait un peu longue. J'en ai commandées de 20cm et 15cm, pour essayer.

[Forthman]

Ça, ça me plaît !

En plus si ça manque de couple, il suffira d'augmenter la poulie de la vis sans fin

[Path]

J'ai pas compris par quoi tu as remplacé le moteur sur le palier du bas de l'axe Z. Quelle est la (ou les) pièce que tu utilise ? Et qui doit supporter le poids de l'axe ? Et avec des roulements à bille j'imagine ?

Merci d'avance.

[Oracid]

il suffira d'augmenter la poulie du moteur.

Tu as sans doute voulu dire, diminuer.

Pour Path (et les autres) une image peut-être plus explicite.

[Forthman]

oupseuuu ! j'ai modifié mon message

[Path]

Ok merci

[Oracid]

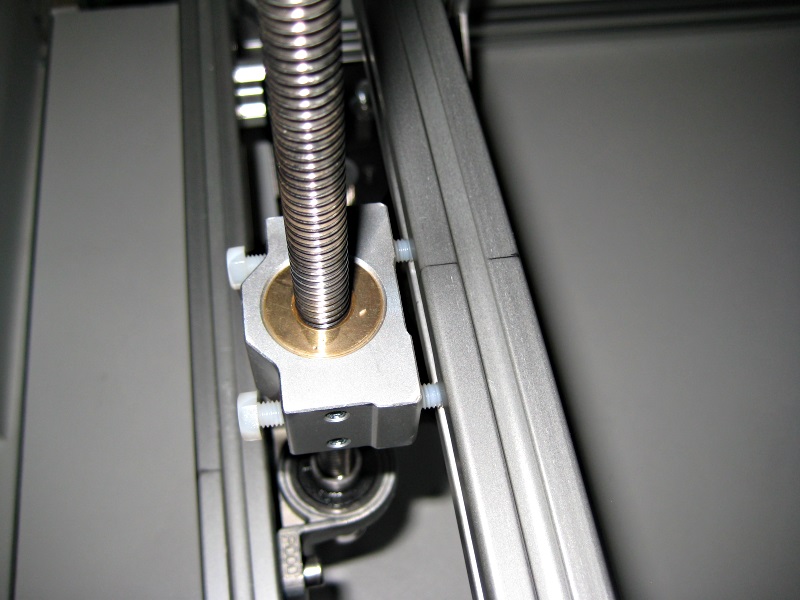

J'ai remplacé les 2 vis en acier de l'écrous de l'axe Z par des vis en Nylon.
De cette manière, j'espère régler les problèmes de gauchissement de la grande vis dans les 2 axes.
Pour l'instant, cela semble suffisamment résistant, l'avenir nous le dira.

[levend]

Une vis qui n'est pas serrée use beaucoup plus vite qu'une vis serrée et là que ce sont des vis nylon, ça me fait peur. Enfin, c'est toi qui voit ...

[Donovandu88]

Je n'aime pas beaucoup non plus le fait que le palier se balade.C'est bizarre.

[Oracid]

Hommes de peu de foi...
D'abord, la vitesse de rotation est très faible. Pour les vis, elles sont serrées dans les nuts qui sont dans le profilé.
Le palier ne se balade pas beaucoup, 1mm, peut-être 2. J'ai contrôlé les grandes vis sur un plan de travail dans ma cuisine, elles sont vraiment bien rectilignes.

[Forthman]

moi j'y crois

J'aurais juste remplacé les vis nylon par des goujons en laiton (pour que ce soit la partie lisse qui coulisse au lieu des filets)

[levend]

Tu y crois mais tu aurais remplacé le nylon par du laiton

[Forthman]

oui, je crois au principe

il sera toujours temps de remplacer ces vis, et puis ça permet à Oracid d'avancer

[levend]

Je n'ai rien dit sur le principe mais sur la matière des vis, je pense que les vis précédent étaient mieux puisqu'en métal et avec une partie lisse.



Quand j'ai modélisé j'avais parlé du problème d'alignement avec les contraintes imposées et encore j'avais disposé les éléments de manière différente.
