Graveur de pcb


  • Veuillez vous connecter pour répondre
55 réponses à ce sujet

#1 ashira

ashira

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 1 136 messages
  • Gender:Male

Posté 18 mars 2017 - 04:52

Je viens de recevoir une mini cnc que je vais utiliser pour graver des cartes électroniques. Je vous fais un retour, si d'autres voudraient se lancer.

Tout juste reçu et déjà montée! Ça ressemble à ça:


C'est le modèle 1610. Il y a un cd avec tout ce qu'il faut pour la piloter. Il y a une notice aussi, c'est très facile à monter.


J'avais peur d'avoir du jeu mais il n'y en a pas, ouf!
Il y a aussi des outils avec, très coupant.


Par contre pas de fin de course, donc il faudra sûrement faire l'origine manuellement..
Et il n'y a pas beaucoup de réglage au niveau du plateau.

Je vais voir comment ça se passe côté logiciel :)

#2 Leon

Leon

    Membre passionné

  • Modérateur
  • PipPipPipPipPip
  • 1 284 messages
  • Gender:Male

Posté 18 mars 2017 - 06:28

Tu peux nous donner plus de détail, stp?

Quelle finesse de gravure peut-on obtenir avec ça?

Je suis étonné de ne pas trouver ça dans les caractéristiques de la bête.



https://fr.aliexpres...2606984396.html



Leon.


BOB4, mon drone hélicoptère autonome d'intérieur http://heli.bot.free.fr/
BOB3, mon robot autonome d'intérieur avec WiFi + Foxboard Linux http://ze.bot.free.fr/
BOB5, robot bipède simulé, puis tentative de réalisation (fail)


#3 Oracid

Oracid

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 2 414 messages
  • Gender:Male

Posté 18 mars 2017 - 07:33

Pas mal !  On dirait du Motedis.

Moi, j'en suis resté au perchlo...
Quel avantage y a-t il à graver ses circuits ?


Ma chaine vidéo YouTube : 'https://www.youtube....Mz-IzZqyvqEUek'

#4 Melmet

Melmet

    Membre chevronné

  • Modérateur
  • PipPipPipPip
  • 846 messages
  • Gender:Male
  • Location:Saint-Sozy (46200)

Posté 18 mars 2017 - 08:12

Pas mal !  On dirait du Motedis.

Moi, j'en suis resté au perchlo...
Quel avantage y a-t il à graver ses circuits ?

Pas d'insoleuse, pas de perchlo, pas d'autres outils...
Très pratique, mais j'attend de savoir si ont peu graver très fin.



#5 Oliver17

Oliver17

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 1 425 messages
  • Gender:Male
  • Location:LR
  • Interests:Glenn

Posté 18 mars 2017 - 09:50

Super dis donc, intéressant, mais combien coûte la bête ?



Au même prix que l'on peut voir sur le lien de Leon. ?



#6 Oracid

Oracid

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 2 414 messages
  • Gender:Male

Posté 18 mars 2017 - 11:01

Pas d'insoleuse, pas de perchlo, pas d'autres outils...
Très pratique, mais j'attend de savoir si ont peu graver très fin.

ça se défend !
Ma chaine vidéo YouTube : 'https://www.youtube....Mz-IzZqyvqEUek'

#7 ashira

ashira

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 1 136 messages
  • Gender:Male

Posté 18 mars 2017 - 11:02

Effectivement il n'y a pas de détails sur ça. Je me suis fié à ce que c'était, des pas à pas avec tige filetée. En fait ma seule crainte c'était le jeu mais visiblement ça a l'air d'aller. Les outils livrés avec ont une pointe à 0.1mm, j'imagine que c'est aussi l'ordre de grandeur de précision de la machine. Ce sera confirmé ou non par les tests.

Pour moi l'intérêt c'est la rapidité ( on peut générer directement un gcode à partir d'Eagle par exemple) et je trouve que ça fait un beau rendu, ça compte quand même :)

Niveau tarif ça m'a coûté 165 +33 de frais. Si le rendu est correct alors ce prix me convient^^

#8 ashira

ashira

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 1 136 messages
  • Gender:Male

Posté 18 mars 2017 - 01:20

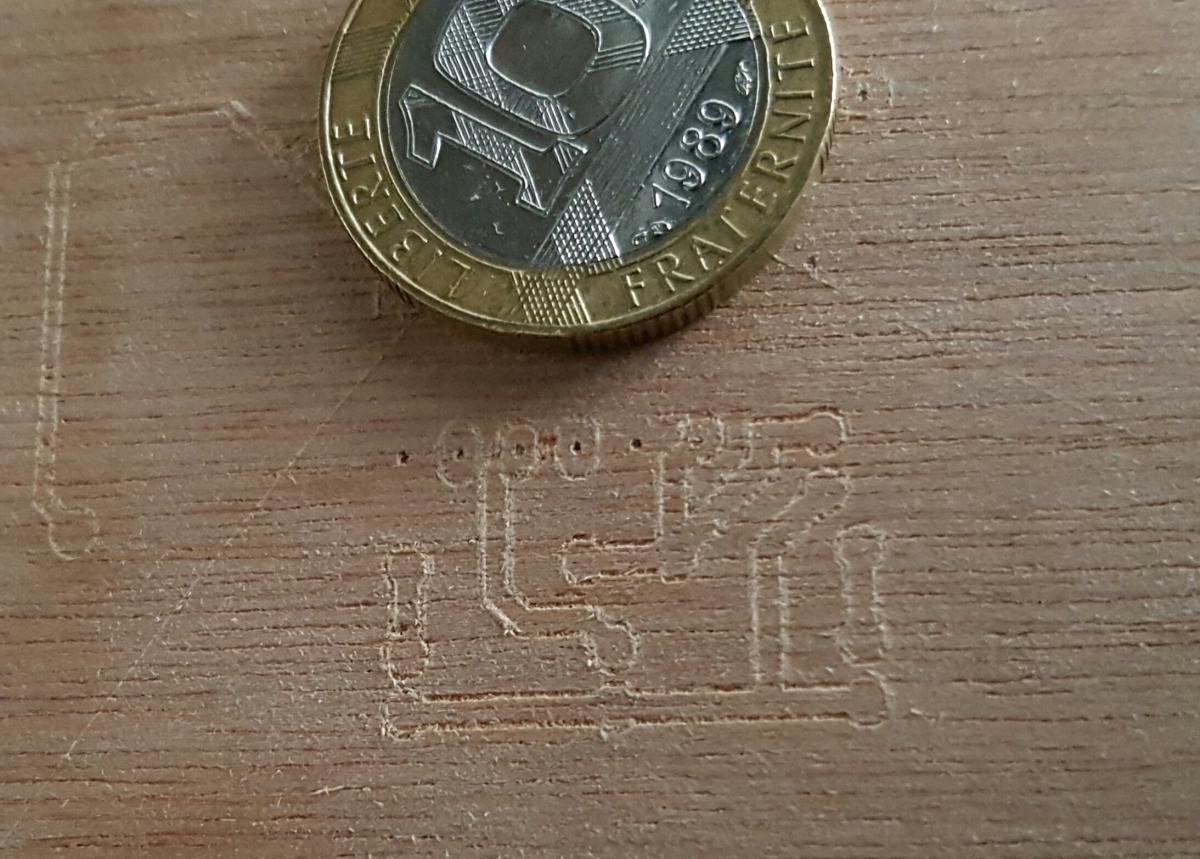

Un premier test avec une profondeur réglée à 0.2mm. J'ai tracé un grand rectangle dans le bois pour voir si il y avait des variations de profondeur, la position du plateau à l'air correcte.

L'origine se fait bien à la main, on place tête là où on veut, on clique sur une icône et c'est fait. L'offset en z se fait avec la fraise en fonctionnement.

#9 Oracid

Oracid

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 2 414 messages
  • Gender:Male

Posté 18 mars 2017 - 01:58

10F de 1989 ! C'est un collector !
Ma chaine vidéo YouTube : 'https://www.youtube....Mz-IzZqyvqEUek'

#10 Path

Path

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 1 661 messages
  • Gender:Male
  • Location:Paris

Posté 18 mars 2017 - 02:27

(mdr) En donnant cette antique pièce de 10 balles en référence de dimensions, je crois qu'Ashira veut s'adresser aux plus vieux ... Sinon, à quoi bon :D



#11 ashira

ashira

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 1 136 messages
  • Gender:Male

Posté 18 mars 2017 - 02:50

Mdr je l'ai choisi au hasard je n'ai rien insinué !

#12 Telson

Telson

    Membre chevronné

  • Membres
  • PipPipPipPip
  • 973 messages
  • Gender:Male
  • Location:Punaauai - Tahiti

Posté 19 mars 2017 - 06:47

Mouais !!! Fais gaffe quand même !!



#13 levend

levend

    Bon à rien

  • Modérateur
  • PipPipPipPipPip
  • 3 079 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture...

Posté 20 mars 2017 - 12:22

@Oracid : plus de produit chimique = mieux pour l'environnement...

Personnellement je préfère la gravure chimique :D


Combats de robots : stratégie avant tout, le Combat des makers
Participer au financement de mes robots : https://www.leetchi....manuel-22554469


#14 ashira

ashira

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 1 136 messages
  • Gender:Male

Posté 17 mai 2017 - 04:33

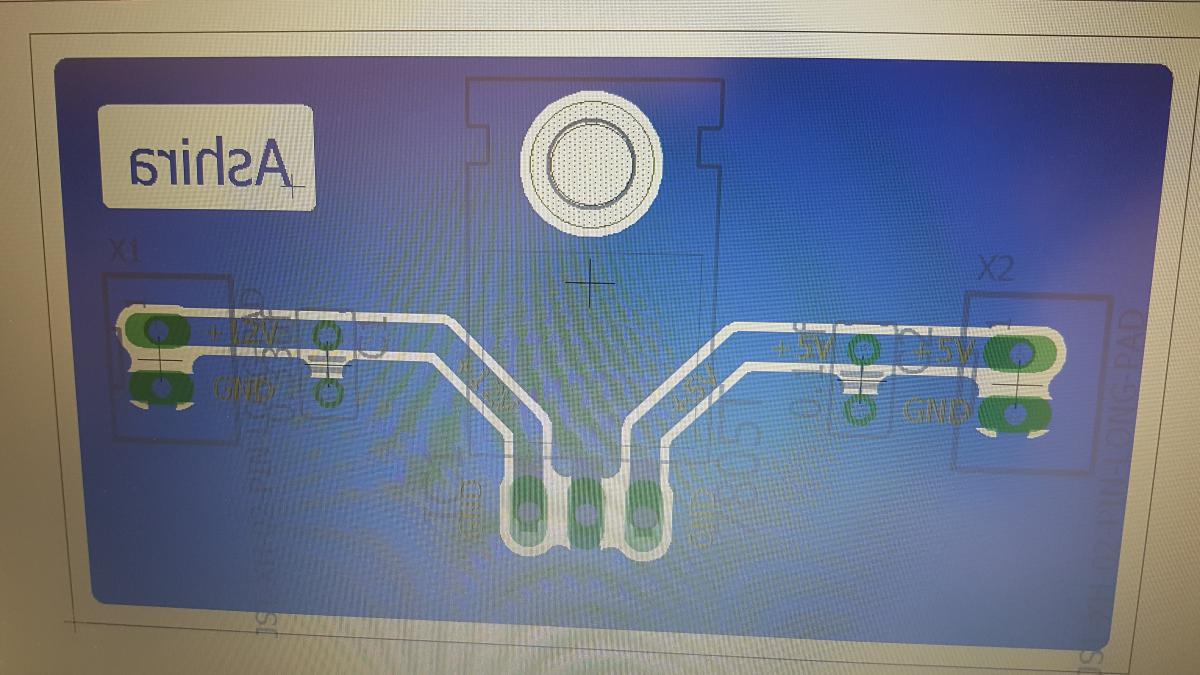

Voici un premier test, un circuit pour lm7805!

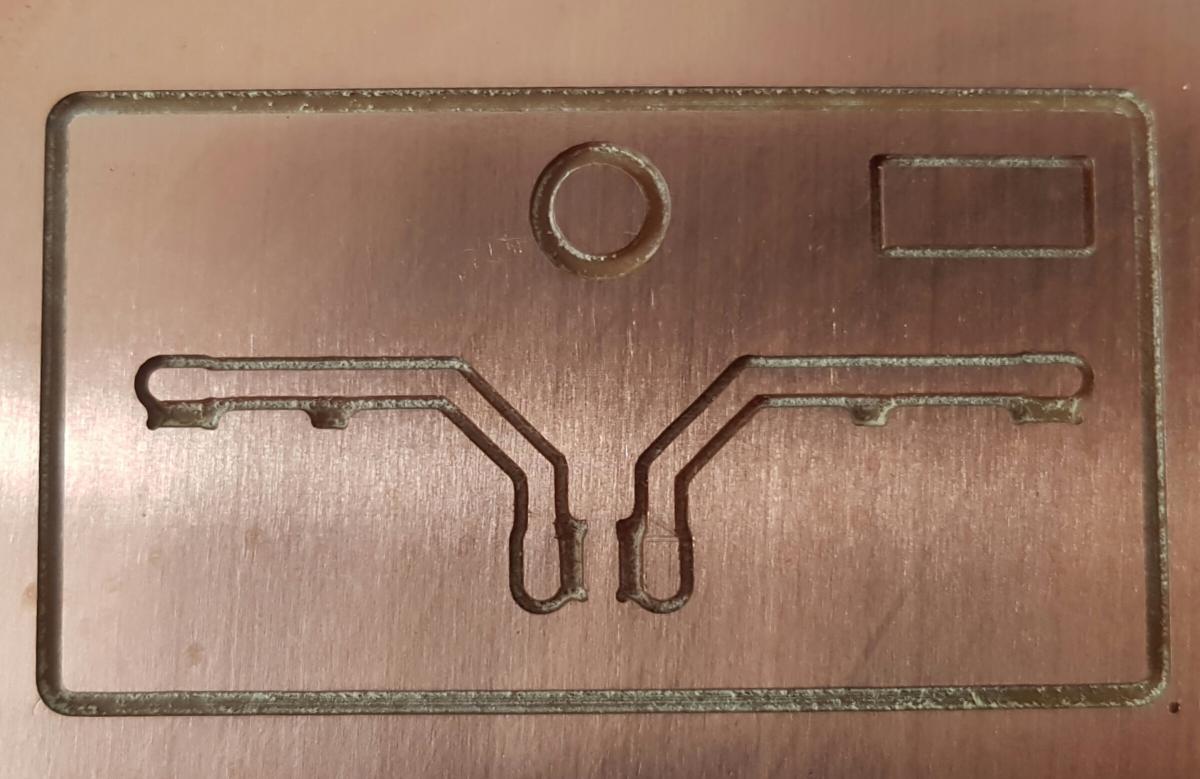

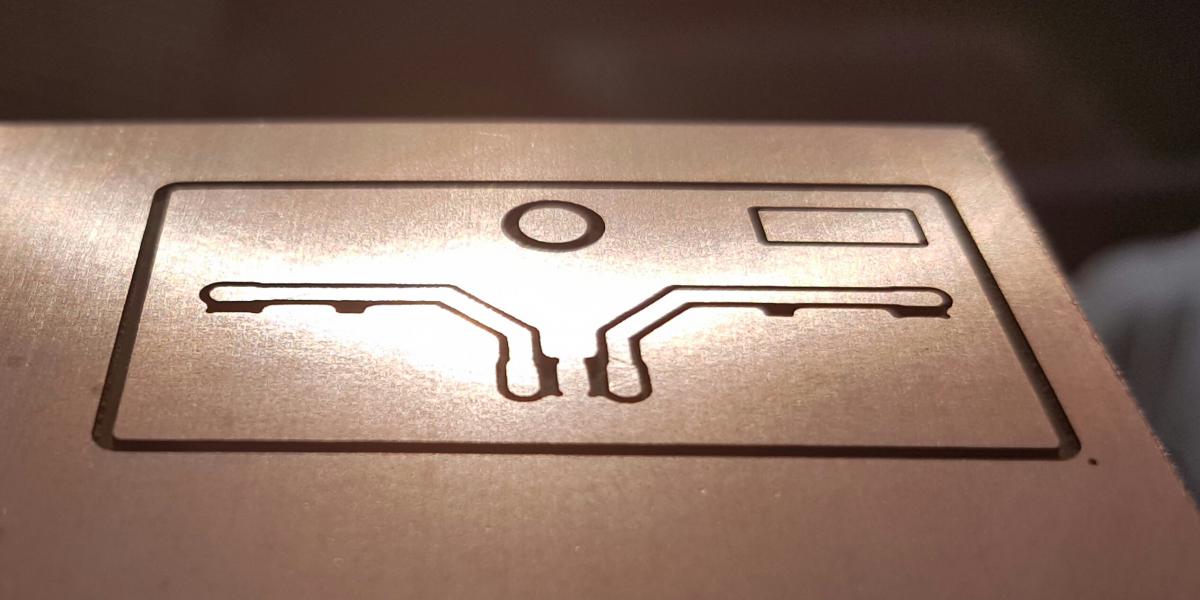

Et voilà ce que ça a donné:

20170517_172234.jpg 20170517_172509.jpg

Ça devait graver "ashira" mais j'ai pas encore trouvé comment ajouter le texte au g-code.
Il faut aussi que j'ajoute l'option pour pointer les trous avec la graveuse. Sinon pas de problème de précision !

#15 Oliver17

Oliver17

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 1 425 messages
  • Gender:Male
  • Location:LR
  • Interests:Glenn

Posté 17 mai 2017 - 05:12

Il faut peut être vectoriser ton texte pour qu'il soit pris en compte en tracer, comme sur un ploter de découpe, sinon, ben sans tracer il ne voit pas et ne peut découper.



#16 Melmet

Melmet

    Membre chevronné

  • Modérateur
  • PipPipPipPip
  • 846 messages
  • Gender:Male
  • Location:Saint-Sozy (46200)

Posté 17 mai 2017 - 05:54

Super le test. :)

Alors j'ai des questions:

-tu peux faire des CI de quel taille max?

-tu as fait le test avec quel logiciel?

-tu as graver ce CI en combien de temps?



#17 ashira

ashira

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 1 136 messages
  • Gender:Male

Posté 17 mai 2017 - 06:15

Merci Oliver, je vais regarder ci ça parle de vecteur dans le module qui crée le g-code.

Je peux graver sur 16cmx10cm et j'ai utilisé eagle pour le routage + g-code et grbl pour le contrôle de la cnc. Facile à prendre en main et à regler! La gravure a prit 6 minutes. :)

#18 Ulysse

Ulysse

    Membre passionné

  • Membres
  • PipPipPip
  • 384 messages
  • Gender:Male
  • Location:Bretagne
  • Interests:Du moment qu'on s'amuse..

Posté 17 mai 2017 - 07:56

Ha le G-code ! J'adore manipuler tous ces formats de fabrication.

Et le perçage ?



#19 ashira

ashira

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 1 136 messages
  • Gender:Male

Posté 17 mai 2017 - 08:42

Pour le perçage on peut pointer les trous avec le même outil normalement. J'aimerai aussi pouvoir découper la plaque automatiquement en creusant davantage le contour. C'est dommage de galèrer à couper droit à la dremel alors que ça sort d'une petite cnc ^^

#20 Melmet

Melmet

    Membre chevronné

  • Modérateur
  • PipPipPipPip
  • 846 messages
  • Gender:Male
  • Location:Saint-Sozy (46200)

Posté 18 mai 2017 - 05:55

Je sais pas si ca peu aider quelqu'un, mais voici un lien qui explique un peu comment s'y prendre pour une CNC arduino.



Lien
