Posté 12 juin 2018 - 11:39

Bonjour à tous,



Je vous informe mon souhait de créer un kit débutant arduino Robot Maker permettant de remplacer le kit officiel, qui bien que très bien reste cher ...



Pour l'instant je pars d'un  kit contenant :


  1. Arduino uno Clone 1set
  2. Proto UNO R3Shield avec micro breadboard 1set
  3. breadboard maxi 1pcs
  4. Leds rouges, vertes, bleues 3*5pcs
  5. Résistances 10K/1K/220ohm  3*10pcs
  6. 8-bit Shift Register SN74HC595  1pcs
  7.  Actif/Passif Buzzer 5V 2*1pcs
  8.  Boutons  12*12*7.3mm 10pcs
  9. 5mm Photoresistances 3pcs
  10. Résistance ajustable 10K  1pcs
  11. Capteur de température LM35DZ TO-92  1pcs
  12. Capteur de détection de flame IR  1pcs
  13. Récepteur IR HS0038B  1pcs
  14. Capteur switch Tilt  2pcs
  15. écran LCD 1602  + module I2C 1pcs
  16. joyStic 1pcs
  17. Moteur pas à pas 5V + ULN2003 Driver 1pcs
  18. servomoteur 9G  1pcs
  19. RGB LED module 1pcs
  20. Relais 5V  1pcs
  21. câbles mâle mâle 65pcs
  22. câbles mâle femelle 10pcs
  23. Bloc de 6 piles AA  1pcs
  24. DS1302 RTC 1pcs
  25. Lecteur et carte RFID  1pcs
  26. Microphone 1pcs
  27. DHT11 ( capteur température & hygrométrie) 1pcs
  28. Clavier matrice de bouton 4x4  1pcs
  29. Matrice led 8 * 8  1pcs
  30. Afficheur 7 segments 1 digit  1pcs
  31. Afficheur 7 segments 4 digits  1pcs
  32. Capteur de niveau d'eau  1pcs
  33. Boîte 24*14*6cm  1pcs





En proposant un ouvrage en ligne qui explique comment utiliser chaque composants ...

Qu'est ce qui vous paraît en trop / superflux dans ce kit pour débutant ?

Qu'est ce qui manque selon vous ?



Perso je pensais ajouter 1 capteur HCSR04 et un IMU 6050

et retirer le capteur de niveau d'eau, le LM35 et le switch tilt ...



Et proposer le tout pour un prix d'environ 50€



Qu'en pensez vous ?



Merci à ceux qui donneront leur avis ! =)


Si mon commentaire vous a plus laissez nous un avis  !  :thank_you:

Nouveau sur Robot Maker ?

Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope  aux articles,  à la boutique  et aux différents services disponible !



Les réalisations de Mike118








#2 Oliver17

Oliver17

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 2 109 messages
  • Gender:Male
  • Interests:Glenn

Posté 12 juin 2018 - 12:11

Super bonne idée, et c'est pas cher, vas tu retomber sur tes pattes à ce prix ??



"Perso je pensais ajouter 1 capteur HCSR04 et un IMU 6050

et retirer le capteur de niveau d'eau, le LM35 et le switch tilt ..."



Bonne idée de mettre un capteur HCSR04 et un IMU, je laisserais tout de même le LM35 ou alors tu le supprimes vu que tu a déjà DHT11...

...avec le capteur de température tu peux aussi faire une petite application en plus de la led RGB, la température variant sur la couleur de la led...



La photorésistance en mettre une ou deux c'est suffisant je trouve.



Le capteur de détection de flamme, mouais cela peut être supprimer non, ainsi que le proto UNO ?



Bon cela reste mon avis.



Je réactualiserai mon post si je vois d'autres trucs ^^


signature_01.png -->



#3 Forthman

Forthman

    Membre passionné

  • Membres
  • PipPipPip
  • 491 messages
  • Gender:Not Telling
  • Location:Montauban (82)

Posté 12 juin 2018 - 12:59

Je trouve ça très sympa comme kit et pas cher du tout.

Il y a tellement de choses différentes que ça me dirait de l'acheter,

ne serait-ce que pour avoir tout ça dans un tiroir pour piocher dedans au besoin.



Pour l'ouvrage en ligne, ça serait peut-être aussi bien d'avoir quelques petits projets pour débuter sur papier.

Genre tu fais un cadeau d'anniversaire, c'est plus facile de commencer à jouer avec s'il ne faut pas aller sur le net



#4 Mike118

Mike118

    Staff Robot Maker

  • Administrateur
  • PipPipPipPipPip
  • 7 103 messages
  • Gender:Male
  • Location:Cholet
  • Interests:Robotique, Entrepreneuriat, Innovation, Programmation, Résolution de problème, Recherche de solutions, Mécanique, Electronique, Créer, Concevoir

Posté 12 juin 2018 - 01:25

Sur une clé USB ça irait ?


Si mon commentaire vous a plus laissez nous un avis  !  :thank_you:

Nouveau sur Robot Maker ?

Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope  aux articles,  à la boutique  et aux différents services disponible !



Les réalisations de Mike118








#5 Oliver17

Oliver17

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 2 109 messages
  • Gender:Male
  • Interests:Glenn

Posté 12 juin 2018 - 01:44

Au format .PDF


signature_01.png -->



#6 Forthman

Forthman

    Membre passionné

  • Membres
  • PipPipPip
  • 491 messages
  • Gender:Not Telling
  • Location:Montauban (82)

Posté 12 juin 2018 - 01:58

si c'est pas malheureux !

Aujourd'hui une clé USB coûte moins cher que 10 feuilles de papier ! :crazy:



#7 Mike118

Mike118

    Staff Robot Maker

  • Administrateur
  • PipPipPipPipPip
  • 7 103 messages
  • Gender:Male
  • Location:Cholet
  • Interests:Robotique, Entrepreneuriat, Innovation, Programmation, Résolution de problème, Recherche de solutions, Mécanique, Electronique, Créer, Concevoir

Posté 12 juin 2018 - 03:07

Il faut économiser les arbres voyons ! :P

Non mais si on fait un truc imprimé il faut faire un vrai bouquin pas 4 malheureuse feuille de papier ...
Et kit à filer une clé usb, tu peux mettre l'arduino IDE dessus et les code d'exemple ... Et même une vidéo ...

Bon avant d'aller vers le contenu additionnel autant définir ce que contient le kit déjà ...  Chaque chose en son temps ...


Si mon commentaire vous a plus laissez nous un avis  !  :thank_you:

Nouveau sur Robot Maker ?

Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope  aux articles,  à la boutique  et aux différents services disponible !



Les réalisations de Mike118








#8 Forthman

Forthman

    Membre passionné

  • Membres
  • PipPipPip
  • 491 messages
  • Gender:Not Telling
  • Location:Montauban (82)

Posté 12 juin 2018 - 03:24

J'avais pas pensé à ça.. mais du coup par forcément un bouquin, toujours quelques feuilles en vrac, mais d'un seul montage super simple

à réaliser directement, et le programme déjà chargé dans l'arduino.



pour les ressources à trouver sur le net, ma femme avait fait un atelier origami à son taf, et j'avais fait des affiches avec des "codes QR" pointant vers des

vidéos sur youtube, et ça avait énormément plu. Les gens scannaient ça avec leur téléphone pour aller directement voir les vidéos



#9 R1D1

R1D1

    Modérateur et Membre passionné

  • Modérateur
  • PipPipPipPipPip
  • 1 053 messages
  • Gender:Male
  • Location:Autriche

Posté 12 juin 2018 - 03:31

Des fiches plastifiées, ça fait plus propre :)
Je compléterai plus tard avec des commentaires pour le kit :)
R1D1 - Calculo Sed Ergo Sum -- en ce moment, Projet Ballista
Avatar tiré du site bottlebot
Donnez votre avis sur la restructuration des catégories du forum : http://www.robot-mak...ation-du-forum/

#10 arobasseb

arobasseb

    Membre chevronné

  • Modérateur
  • PipPipPipPip
  • 679 messages
  • Gender:Male
  • Location:BORDEAUX (33)
  • Interests:Informatique, robotique et sciences technique en générale.

Posté 13 juin 2018 - 10:59

Sauf si j'ai rien compris, mais le but de faire ce kit c'est plus de pouvoir faire un robot que d'apprendre à se servir juste d'une arduino ?


L'ajouterai
    l'IMU
    1 servo 9g supplémentaire (pour pouvoir faire une tourelle par exemple,un bras, ...)
    1 8-bit Shift Register SN74HC595 supplémentaire
    2 motoreducteurs (voir en fonction du prix, mais sinon on ne peut pas bouger le robot :) )
    1 capteur ultrason
je retirerai
    le capteur de niveau d'eau
    les afficheurs 7 segments 1 et 4 digits et les remplacerai par 2 de 2 digits (ça reste modulable et ça te fait moins de référence à gérer)
    La matrice led (on a déjà les afficheur 7 segments et un écran)
    Proto UNO R3Shield (il y a déjà la bread board)
    une des trois photorésistance
    Capteur de détection de flame IR
    Capteur switch Tilt  (si on a l'IMU)

Pour l'idée de la clé usb j'aime bien, ça fait un goodies en même temps et donc une publicité.



Mon idée à chaud :)



#11 R1D1

R1D1

    Modérateur et Membre passionné

  • Modérateur
  • PipPipPipPipPip
  • 1 053 messages
  • Gender:Male
  • Location:Autriche

Posté 13 juin 2018 - 04:29

Sauf si j'ai rien compris, mais le but de faire ce kit c'est plus de pouvoir faire un robot que d'apprendre à se servir juste d'une arduino ?

(...)


Plutôt un kit Arduino moins cher si j'ai bien compris.
Du coup je partirais dans la direction inverse à la tienne :) :
- 1x MAX7219 (pour la matrice de LED
- Adaptateur secteur (une manière d'alimenter l'arduino sans user des piles)
- +1 Servo / +1 capteur US comme le propose Arobasseb
- module PH (qui passe dans l'eau)
- +1 relais

Après, ce qui va motiver les composants, ce sont les projets réalisables avec ce genre de kit. Par exemple:
- une unité de gestion du jardin
- compteur de visites
- tourelle qui suit le soleil / une personne
- etc.
R1D1 - Calculo Sed Ergo Sum -- en ce moment, Projet Ballista
Avatar tiré du site bottlebot
Donnez votre avis sur la restructuration des catégories du forum : http://www.robot-mak...ation-du-forum/

#12 Mike118

Mike118

    Staff Robot Maker

  • Administrateur
  • PipPipPipPipPip
  • 7 103 messages
  • Gender:Male
  • Location:Cholet
  • Interests:Robotique, Entrepreneuriat, Innovation, Programmation, Résolution de problème, Recherche de solutions, Mécanique, Electronique, Créer, Concevoir

Posté 13 juin 2018 - 05:55

tout d'abord merci à tous pour vos remarques ! =)

des petites précision :
En fait le but du kit est de faire une version un peu plus complète que ce kit basique avec arduino


mais moins cher que le kit officiel arduino...



Donc oui le but c'était de faire un kit débutant pour apprendre à utiliser arduino et les différents composants pas forcément un kit pour faire un robot  ...

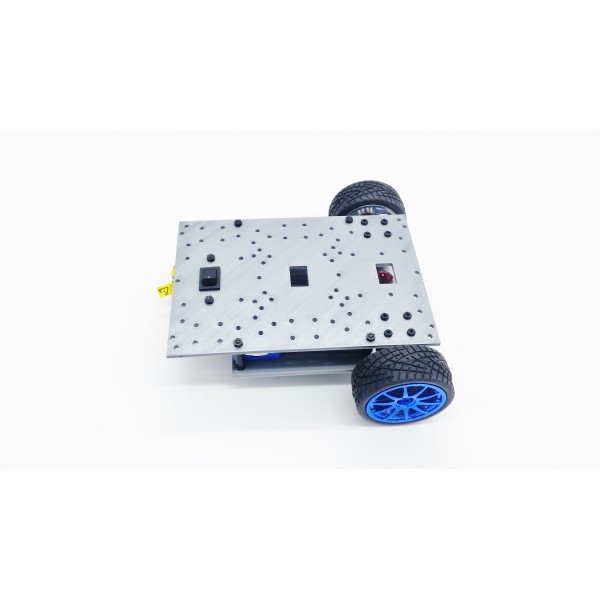

J'ai déjà fait un kit pour débuter avec un robot :  kit robot 2WD pour débutant




Ensuite le but d'avoir deux références d'afficheur 7 segments c'est uniquement pour l'apprentissage : Celui sur 1 digit permet d'apprendre comment fonctionne un afficheur 7 segments / voir les bases.
Celui de 4 digits permet d'apprendre à travailler avec la persistance rétinienne =)






Si mon commentaire vous a plus laissez nous un avis  !  :thank_you:

Nouveau sur Robot Maker ?

Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope  aux articles,  à la boutique  et aux différents services disponible !



Les réalisations de Mike118








#13 arobasseb

arobasseb

    Membre chevronné

  • Modérateur
  • PipPipPipPip
  • 679 messages
  • Gender:Male
  • Location:BORDEAUX (33)
  • Interests:Informatique, robotique et sciences technique en générale.

Posté 13 juin 2018 - 08:22

Bon bah j'étais un peu côté, du coup pour les motoréducteurs je retire. Pour le 7 segments je comprends.

Sinon dans les kits il y a rarement de condensateurs,de diodes et transistor (les deux dernier pour piloter un relais (qui du coup serait dans le kit)).

#14 Mike118

Mike118

    Staff Robot Maker

  • Administrateur
  • PipPipPipPipPip
  • 7 103 messages
  • Gender:Male
  • Location:Cholet
  • Interests:Robotique, Entrepreneuriat, Innovation, Programmation, Résolution de problème, Recherche de solutions, Mécanique, Electronique, Créer, Concevoir

Posté 14 juin 2018 - 05:57

En fait la remarque d'arobasseb m'a fait réfléchir ...
Et si je commençait déjà par faire un kit avec ce que j'ai en stock ?



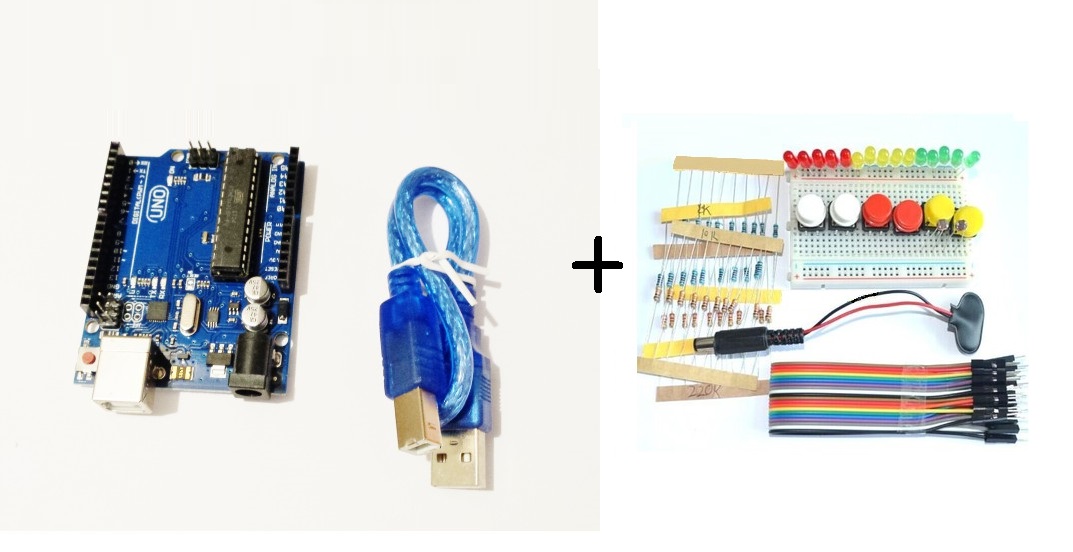

Je propose ce kit :

kit cocotix V3.png



Le but faire un petit robot qui se déplace comme un cocotix, armé d'une tourelle avec un capteur ultrason, qui utilise l'imu pour aller droit, des microrupteur comme antenne encore une fois comme le cocotix, qui affiche des info sur l'écran LCD et via des Led, qui peut être photovore ou photophobe, mode sélectionnable par l'utilisateur par des boutons, le tout alimenté par une pile 9V.



Alors ? Qui ça motive?

Bon plan ou pas ?  =)


Si mon commentaire vous a plus laissez nous un avis  !  :thank_you:

Nouveau sur Robot Maker ?

Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope  aux articles,  à la boutique  et aux différents services disponible !



Les réalisations de Mike118








#15 arobasseb

arobasseb

    Membre chevronné

  • Modérateur
  • PipPipPipPip
  • 679 messages
  • Gender:Male
  • Location:BORDEAUX (33)
  • Interests:Informatique, robotique et sciences technique en générale.

Posté 14 juin 2018 - 07:39

Vu qu'à la base je croyais que c'était un kit pour ça, du coup je suis pour. par contre, concernant les moteurs, je connais le principe du cocotix et je me demande si le résultat dans cette V3, aux vues du poids de tout le matériel, sera au rendez-vous ? J'ai peur que sans roue il reste sur place. Après je veux bien essayer, il faut juste que je commande les pièces qu'il me manque.



Edit : qu'apporte la uno 16u2 par rapport à la standard pour ce kit ?



#16 Mike118

Mike118

    Staff Robot Maker

  • Administrateur
  • PipPipPipPipPip
  • 7 103 messages
  • Gender:Male
  • Location:Cholet
  • Interests:Robotique, Entrepreneuriat, Innovation, Programmation, Résolution de problème, Recherche de solutions, Mécanique, Electronique, Créer, Concevoir

Posté 14 juin 2018 - 08:46

La uno 16 u2 est la clone que je recommande vu qu'elle n'a pas besoin du driver CH340. Elle est de meilleur qualité si on peut résumé ainsi et avoir l'atmega qui s'enlève peut être très pratique.

Par exemple ici c'est pratique ...



Mais si tu as déjà l'autre ça marchera très bien =)

Si tu as peur pour le poids au pire on met 4 moteurs ... Deux moteur de chaque côté piloté en parallèle ... Après faut réussir à faire le plus léger possible en mettant tout ça dessus :P



PS : Le kit était déjà dispo sur la boutique au moment où j'ai posté la photo :P Il suffit de cliquer sur l'image pour être conduit sur la fiche produit =)


Si mon commentaire vous a plus laissez nous un avis  !  :thank_you:

Nouveau sur Robot Maker ?

Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope  aux articles,  à la boutique  et aux différents services disponible !



Les réalisations de Mike118








#17 Oliver17

Oliver17

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 2 109 messages
  • Gender:Male
  • Interests:Glenn

Posté 14 juin 2018 - 09:44

Perso je serais resté sur le kit pour la découverte et non orienté robotique, au moins tu touches un public plus large.

Tous le monde ne veut pas spécialement faire un robot pour apprendre Arduino. :)


signature_01.png -->



#18 arobasseb

arobasseb

    Membre chevronné

  • Modérateur
  • PipPipPipPip
  • 679 messages
  • Gender:Male
  • Location:BORDEAUX (33)
  • Interests:Informatique, robotique et sciences technique en générale.

Posté 14 juin 2018 - 09:49

Perso je serais resté sur le kit pour la découverte et non orienté robotique, au moins tu touches un public plus large.

Tous le monde ne veut pas spécialement faire un robot pour apprendre Arduino. :)



Je pense que voir bouger sa réalisation à un impacte plus positif sur l'apprentissage, que juste faire clignoter des LEDs, sans compter que : qui peut le plus peut le moins :)



Après ça reste mon avis perso.



#19 arobasseb

arobasseb

    Membre chevronné

  • Modérateur
  • PipPipPipPip
  • 679 messages
  • Gender:Male
  • Location:BORDEAUX (33)
  • Interests:Informatique, robotique et sciences technique en générale.

Posté 14 juin 2018 - 09:53

La uno 16 u2 est la clone que je recommande vu qu'elle n'a pas besoin du driver CH340. Elle est de meilleur qualité si on peut résumé ainsi et avoir l'atmega qui s'enlève peut être très pratique.

Par exemple ici c'est pratique ...



Mais si tu as déjà l'autre ça marchera très bien =)

Si tu as peur pour le poids au pire on met 4 moteurs ... Deux moteur de chaque côté piloté en parallèle ... Après faut réussir à faire le plus léger possible en mettant tout ça dessus :P



PS : Le kit était déjà dispo sur la boutique au moment où j'ai posté la photo :P Il suffit de cliquer sur l'image pour être conduit sur la fiche produit =)



Je dois avoir la moitié du kit à la maison, si je prends le reste je pourrai faire un montage témoin et on sera fixé pour les moteurs.



#20 Oliver17

Oliver17

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 2 109 messages
  • Gender:Male
  • Interests:Glenn

Posté 14 juin 2018 - 02:18

Ok, mais allumer une led reste une base, on apprend à marcher avant de courir. ;)


signature_01.png -->






0 utilisateur(s) li(sen)t ce sujet

0 members, 0 guests, 0 anonymous users
