Mécanique et structure du servomoteur à rotation continue I²C


5 réponses à ce sujet

#1 thermo_nono

thermo_nono

    Membre chevronné

  • Membres
  • PipPipPipPip
  • 825 messages

Posté 04 août 2018 - 11:20

Ce post portera sur la structure du servomoteur à rotation continue.

J'ai pour le moment réalisé un boitier avec les PCB implantés de chaque côté du moteur, après concertation, nous sommes tombés d'accord sur le fait qu'il serait mieux de tout placer du même côté du moteur. (Ashira a même évoqué l'idée de réaliser un unique PCB, idée à creuser lorsque le prototype sera viable)
Je posterai ici les fichiers STL dès que j'aurais modélisé la version avec tous les éléments du même côté du moteur.

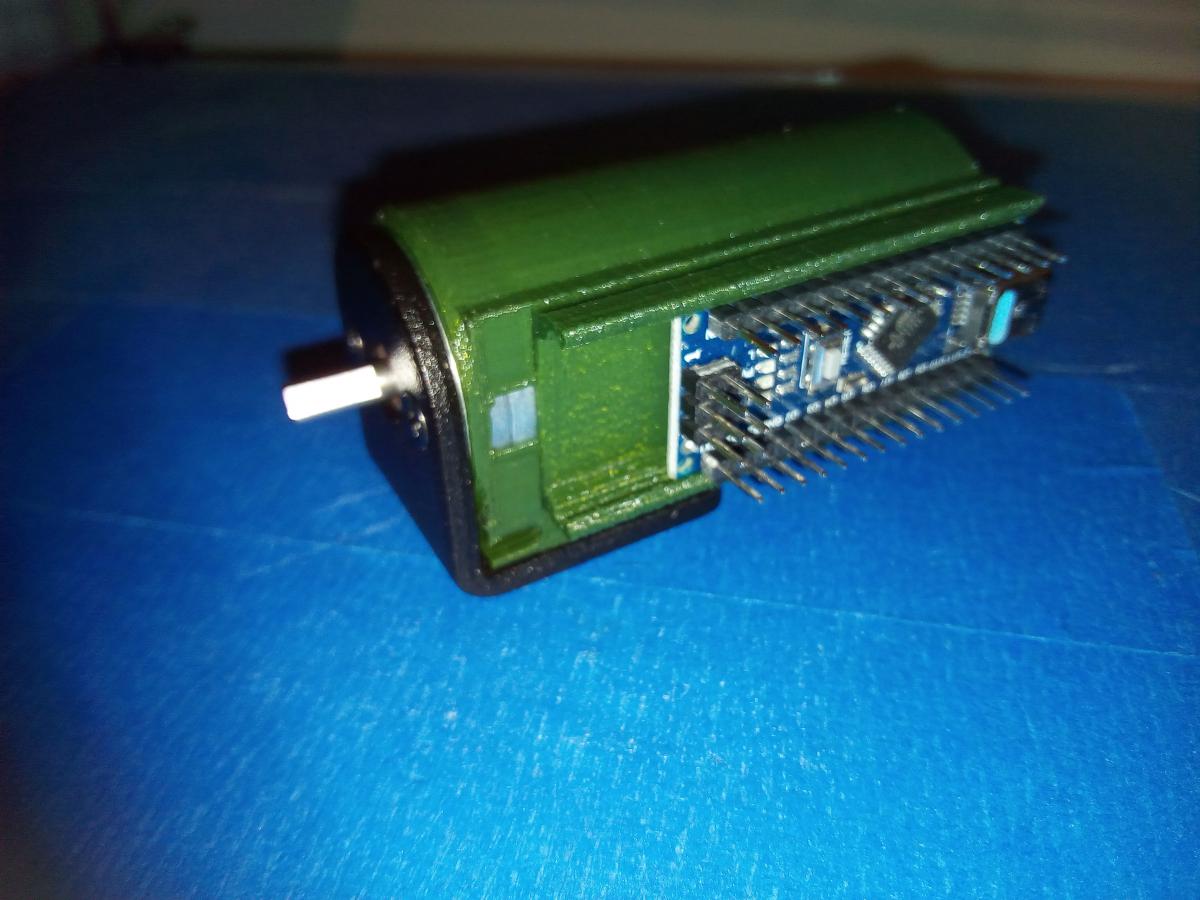

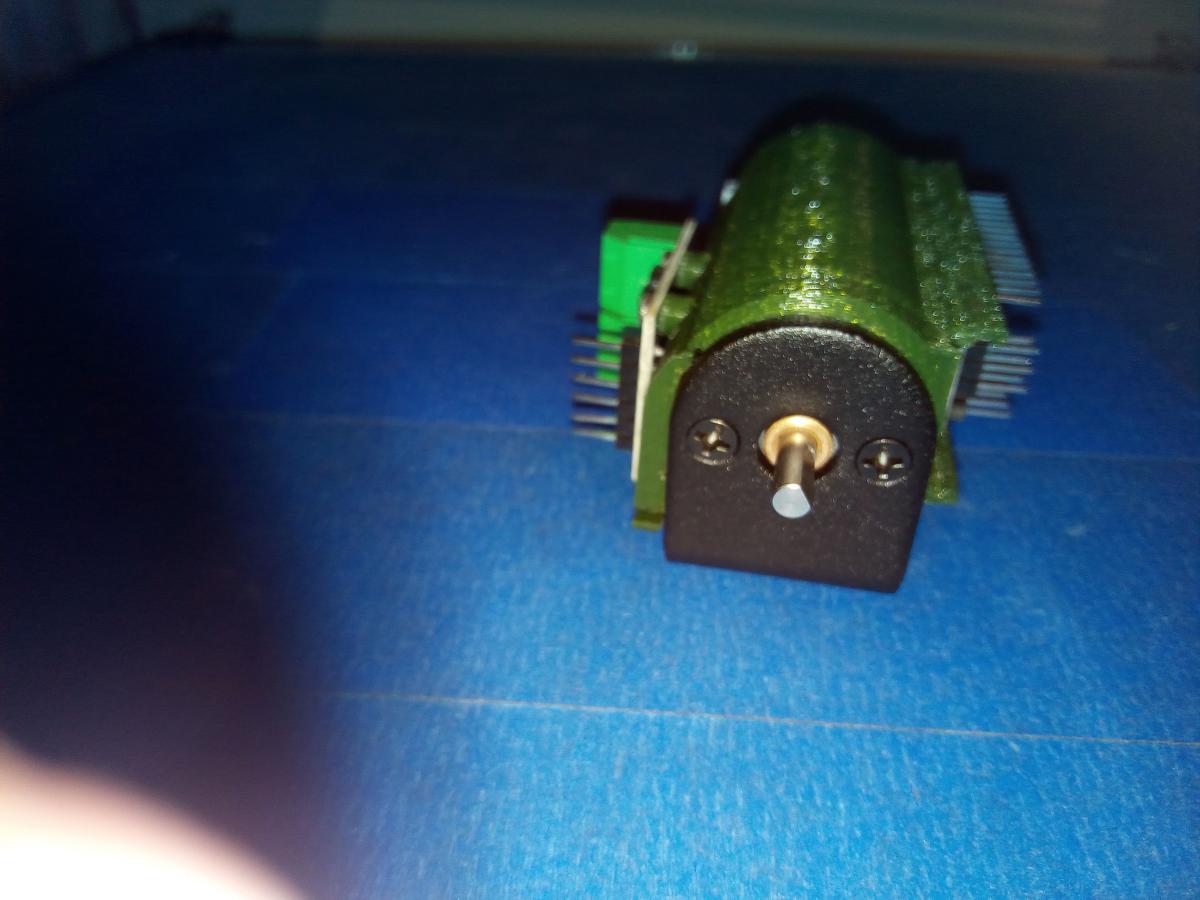

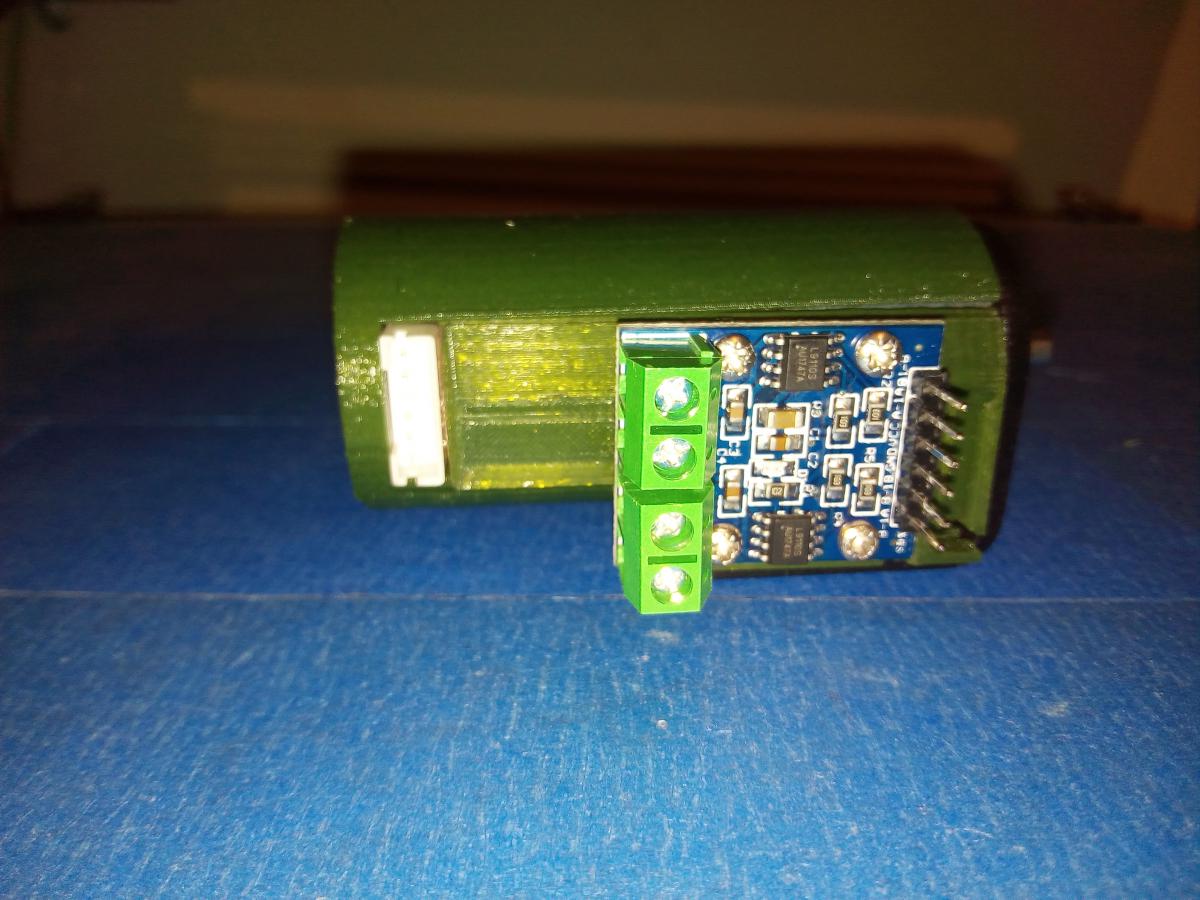

voici la version alpha que j'avais réalisé.


Spoiler



#2 Mike118

Mike118

    Staff Robot Maker

  • Administrateur
  • PipPipPipPipPip
  • 9 934 messages
  • Gender:Male
  • Location:Anglet
  • Interests:Robotique, Entrepreneuriat, Innovation, Programmation, Résolution de problème, Recherche de solutions, Mécanique, Electronique, Créer, Concevoir

Posté 05 août 2018 - 03:49

Sympas mais on verrais encore mieux si c'est le fichier .stl qui est posté en mode visualisation =) Reste à voir si les différentes autres configurations proposés sont tentées ou pas =)


Si mon commentaire vous a plus laissez nous un avis  !  :thank_you:

Nouveau sur Robot Maker ?

Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope  aux articles,  à la boutique  et aux différents services disponible !
En attendant qu'une bibliothèque de fichiers 3D soit mise en place n'hésitez pas à demander si vous avez besoin du fichier 3D d'un des produits de la boutique... On l'a peut être !
Si vous souhaitez un robot pilotable par internet n'hésitez pas à visiter www.vigibot.com et à lire le sous forum dédié à vigibot!



Les réalisations de Mike118








#3 thermo_nono

thermo_nono

    Membre chevronné

  • Membres
  • PipPipPipPip
  • 825 messages

Posté 08 août 2018 - 09:39

En fin de compte, une fois imprimé la version de boitier avec tout du même côté m'a l'air pas mal du tout.. il me restera à placer quelques connecteurs et faire un couvercle pour finir le boitier..

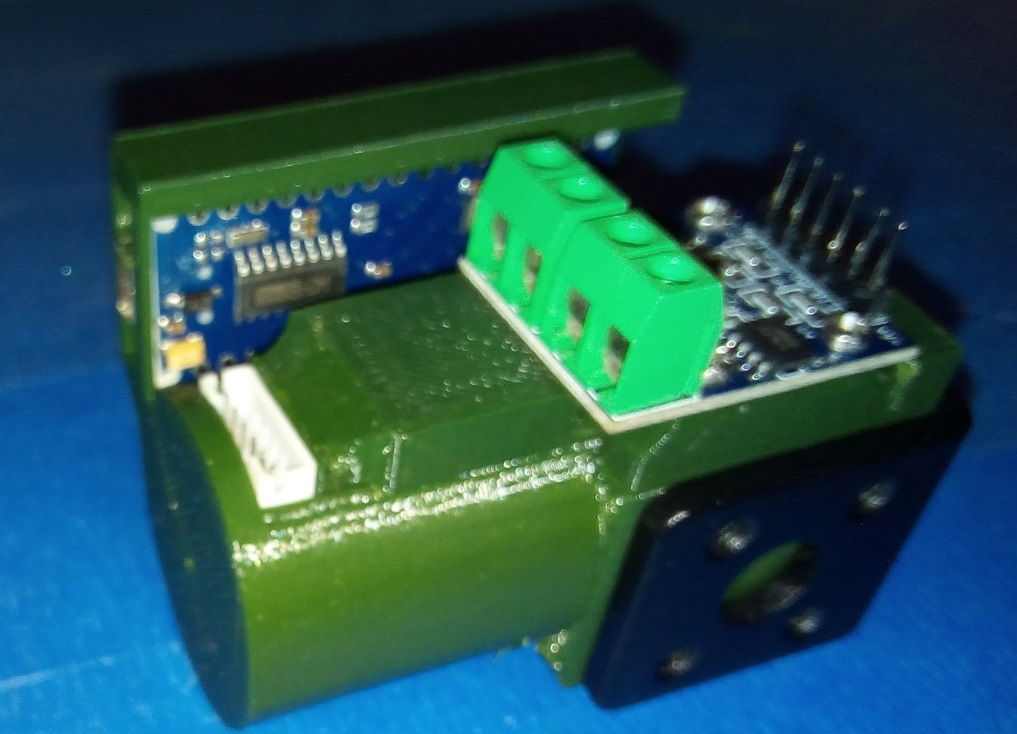

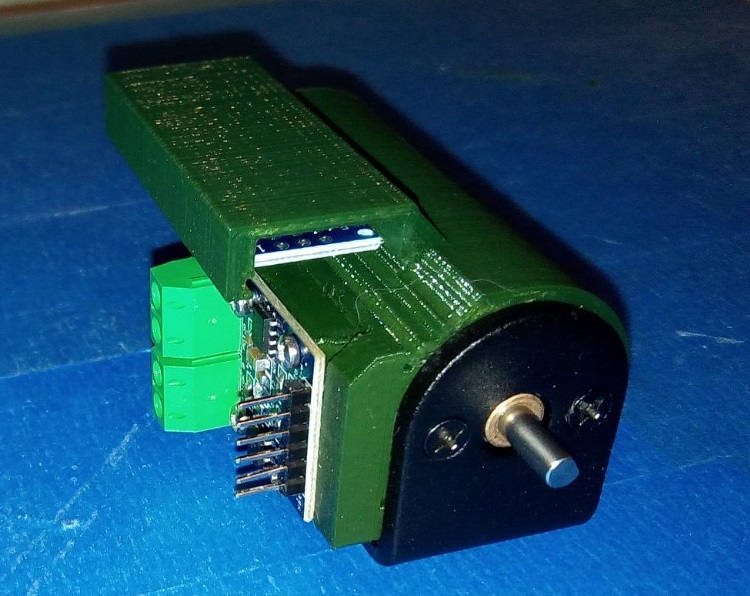

voici les photos avec les deux PCB en place :

Spoiler



#4 Oracid

Oracid

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 6 732 messages
  • Gender:Male

Posté 09 août 2018 - 06:22

Beau boulot !

Oui, en supprimant les pins du Nano, cela permet de tout mettre du même coté.
As tu pensé à inverser le Driver de manière à mettre le bornier devant ?
Ainsi le circuit du Nano pourrait être abaissé et ne pas dépasser le diamètre du moteur.
Par ailleurs, ce bornier, est il vraiment indispensable ?

#5 thermo_nono

thermo_nono

    Membre chevronné

  • Membres
  • PipPipPipPip
  • 825 messages

Posté 09 août 2018 - 09:47

Beau boulot !

Oui, en supprimant les pins du Nano, cela permet de tout mettre du même coté.
As tu pensé à inverser le Driver de manière à mettre le bornier devant ?
Ainsi le circuit du Nano pourrait être abaissé et ne pas dépasser le diamètre du moteur.
Par ailleurs, ce bornier, est il vraiment indispensable ?

Le bornier du driver est orienté vers le connecteur du moteur en prévision du cablage.
Et en effet, le PCB du driver sans bornier prendrait beaucoup moins d'épaisseur mais c'est vendu déjà soudé.



#6 Oracid

Oracid

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 6 732 messages
  • Gender:Male

Posté 09 août 2018 - 01:17

c'est vendu déjà soudé.

Tu pourrais dessouder.
