SuperProbePlus Vers. 4.2 Une Super Sonde multifonction

Cette Super Sonde assure à elle seule 20 fonctions
Voltmètre, Ohmètre, Fréquencemètre, capacimètre, inductancemètre,sonde logique, signal tracer, buzzer, test diodes et LED, test Servomoteurs, générateur d'onde carrée,
générateur PWM,générateur aléatoire de bruit, compteur d'événements,générateur de trame Série et IR, Chronomètre
ect...

Posté par Mic* on oct. 04 2014 09:53



Voici les Fonctions Détaillées:

Voltmètre 0-5 Volts

Voltmètre 0-25 Volts

Sonde Logique (Niveaux TTL, CMOS 3Volts, CMOS 5 Volts)

Générateur d'impulsions logiques: 5Hz, 50Hz, 500Hz, 5KHz, 50KHz

Test de Diodes, de LED, (de Zener jusqu'à 5 Volts)

Ohmmètre et continuité par buzzer

Capacimètre 1nF à 500µF

Inductancemètre 0,1 à 999,9 miliHenry

Fréquencemètre jusqu'à 40MHz

Compte-tours par minutes

Compteur d'impulsions

Signal tracer à 500 Hz (pour les dépannages audio)

Générateur de trames Série 1200 Bauds à 115200 Bauds (pour Test liaisons séries)

Générateur Midi (Note C sur 15 canaux)

Test de Servo Radiocommande 2 modes

RC Out pur tester les servomoteurs

RC in pour tester les radiocommandes

Générateur d'onde Carrée 5 Volts ou 0,5 Volts de 1 Hz à 32KHz

Générateur de bruit pseudo aléatoire de 10KHz

Générateur d'onde carrée pour IR de 25 KHz à 80 Khz à 20mA pour test IR

Générateur PWM réglable de 3% à 97% de 6KHz (amplifiez ce signal avec un

transistor ou un Mosfet pour l'utiliser en commande PWM)

StopWatch Chronomètre en miliSecondes déclenchable soit par le bouton poussoir 1 soit par changement d'état du point de test ou est branchée la sonde

Le mode d'emploie complet en Français en PDF est joint dans les fichiers de  mon lien





LIENS DE CONSTRUCTION:

SuperProbePlus est basée sur la SuperProbe de Luhan Monat:

http://mondo-technology.com/super.html .

allez voir les image de ce lien on voit différentes construction de SuperProbe :)



Le site de la SuperProbePlus de Heli est Espagnol :

http://heli.xbot.es/?p=40

ce site Espagnol est à voir aussi :)

Mes fichiers pour SuperProbePIC16F870 et SuperProbePlusPIC16F876A

(ils sont dans deux dossiers distincts pour le même lien)

http://1drv.ms/1mEdoZc

Vous pouvez télécharger le tuto en PDF dans le dossier DOC:

http://1drv.ms/ZAkPpy



MATERIEL (pour la version Buzzer)

1 x PIC 16F876A

1 x Epoxy présensibilisé double face

1 x inter On/Off miniature

1 x double inverseur miniature (genre TL2201)

1 x Afficheur 7 segments 4 digits (genre KW4-361ASB)

1 x buzzer 5 volts

1 régulateur 5 Volts HT7550-1

(ou 78L05 en modifiant le PCB mais moins de précision en mode Voltmètre)

1 x Quartz 20 MHz

1 x diode Zener 5,6 Volts

1x barrette tulipe 40 pin

(ou 2 x supports tulipe 28 pin pour CI à recouper)

RESISTANCES :

à 5%

5 x 10 KOhms

1 x 20

1 x 470 Ohms

1 x 100 Ohms

1 x 100 KOhms



à 1% (pour la précision du Voltmètre)

1 x 249 KOhms

1 x 1 MOhm





CONDENSATEURS :

2 x 22 pF ( ou 15 pF) pour le Quartz

2 x 100 nF

1 x 100 µF chimique 16 Volts

1 x 10 µf chimique 16 Volts



OUTILLAGE :

Fer à souder panne fine

soudure 0,5mm

insoleuse et graveuse pour plaque époxy présensibilisé

petit coffret (j'ai utilisé une vielle télécommande infrarouge que j'ai modifiée en conséquence

programmateur pour PIC (genre PICKIT2)

scie à métaux,perceuse et forêt de 0,8mm et 1mm, lime, décimètre ou règlet , pâte epoxy (pour modifier le coffret)

multimètre ou testeur sonore (pour vérifier si les pistes de PCB sont (pas de court-circuit, pas de micro-coupures)





Le PCB est un double face la soudure de certain composants comme le régulateur CMS est délicate, il faut bien le positionner.

Pour éviter les collages entre pistes serrées, j'utilise du flux pour cms et de la soudure

0,5mm de diamètre (on trouve ça sur Amazon)

D'autres soudures sont à faire sur les deux faces avec des queues de résistances,

il vaut mieux utiliser un support tulipe pour l'inter SCALE car il se soude des deux côtés (souder la piste composants sur les broches du tulipe, puis souder les piste sur l'autre face.

On peut ensuite souder l'inter SCALE sur le support tulipe si on veut.

Si le PCB vous semble trop serré, vous pouvez facilement le modifier avec Kicad

                                                      PCBcmp-SuperProbePlus876.jpg?psid=1

                                                       PCB côté Composants



                                                     PCBcu-SuperProbePlus876.jpg?psid=1

                                                        PCB côté cuivre





                                                        SuperProbrPlusTyponCMP.jpg?psid=1

Voici une vue côté composants sans les, plans de masse pour plus de clarté

ATTENTION la résistance 150 Ohms doit être supprimée elle est utile uniquement si vous ne câblez pas le Buzzer (voir le programme ASM pour plus de renseignements)



CONSTRUCTION:

Je suppose que vous avez installé et savez utiliser Kicad,si ce n'est pas le cas voici le lien pour le téléchargement:

http://www.kicad-pcb.org/display/KICAD/Download

On peux choisir Windows, Linux etc... en cliquant sur les images.

Le lien pour les librairies kicad:

http://www.kicadlib.org/

en bas de la page il y a des fichier démo complets interressants

Si vous ne connaissez pas Kicad voici un Tuto:

http://www.robot-maker.com/forum/topic/6459-tutoriel-kicad/?hl=kicad



Décompressez l'archive SuperProbePlusPIC16F876-Kicad.zip

(en pièce jointe) dans un dossier que vous aurez créé sur votre bureau par exemple

lancez Kicad et cliquez sur SuperProbePlusPIC16F876.pro.

Quand le logiciel est ouvert cliquez sur le 3ème icone du haut en partant de la gauche, le PCB s'affiche les deux faces confondues.

Vous pouvez le voir en 3D en Cliquant sur Affichage puis 3D visu, pour faire tourner le PCB cliquez sur l'image avec le bouton gauche la souris en le maintenant enfoncé faite pivoter votre PCB, pour zoomer ou dé zoomer utilisez la roulette centrale ; vous pouvez faire la même chose avec les icônes du haut de l'écran .

Pour imprimer, cliquez sur imprimer et commencer par le dessus (par exemple) le dessus s'imprime en miroir voici la capture d'écran des cases à cocher :



KicadCase%C3%A0Cocher.jpg?psid=1



On imprime pas le cartouche pour le PCB, on peut prévisualiser l'impression en cliquant sur prévisualisation et zoomer.



KicadPlacementCMP.jpg?psid=1

Pour visualiser le placement des composant cochez comme  Silks:

Je possède une imprimante Jet d'encre et les noirs ne sont pas parfaits aussi pour réeussir de beaux
Typons bien noirs, je superpose 2 transparents (attention le positionnement est au 1/10 de mm)

Gravure :
je connais deux méthodes pour graver un PCB :
1) au perchlorure de fer (relativement long et tâche les vêtements)
2) à l'eau oxygénée 130 Volume + acide chloridrique + eau (3 parts eau, 2 parts acide, 1,5 part eau oxygénée cette méthode est rapide mais demande beaucoup de soins car dangereuse je décline toutes responsabilités)
à savoir pour ce mélange toujours mettre l'eau en 1er puis l'acide chloridrique puis l'eau oxygénée en dernier. Ne jamais entreposer l'eau oxygénée risque d'explosion:
dans un endroit chaud
près d'une bouteille d 'acétone
conserver dans la bouteille d'origine conçue spécialement pour
Quelques tutos intéressants :
http://wiki.jelectronique.com/doku.php?id=realisation_de_circuits_imprimes
https://www.youtube.com/watch?v=yrFtyymeWnU

la fiche eau Oxygénée130 volume :

http://www.mon-droguiste.com/boutique/images_produits/fds_eau_oxygenee-fm.pdf



Voici ma méthode pour réussir des plaques epoxy en double face dont les perçages d'une face correspondent bien avec celui de l'autre face :

Quand j'ai insolé la première face de l'epoxy, je la révèle sans décoller l'adhésif de la deuxième face, je le grave.
(pour graver j'utilise la méthode eau oxygénée et acide dans un locale aéré  lunettes et gants
obligatoires) ensuite j'enlève l'adhésif de la deuxième face et je perce quelques pastilles aux endroits stratégiques que les côtés droite et gauche, haut et bas  et milieu) ensuite je remets soigneusement l'adhésif de la deuxième face (non insolée) sur la première face (gravée, j'ajoute du scotch si besoin) j'insole la deuxième  face et je grave (la première étant toujours protègée par l'adhésif).

KicadebavuragePCB.jpg?psid=1

Quand la gravure est finie vérifier à la loupe si 2 pistes ne se touchent pas ou s'il n'y a pas de microcupure sur une piste.
Une fois les composants soudés  bien nettoyer à l'acétone et une vielle brosse à dents en insistant sur les endroits ou il reste des résidus de décapant puis vérifier une nouvelle fois à la loupe.

Sans mettre les CI et afficheur, mettre la pile 9 Volts en faisant attention aux polarité actionner l'inter de mise en route et vérifier qu'il y  a 9 volts à l'entrée du régulateur HT7550-1 et 5 Volts en sortie.
La broche 20 du PIC correspond au + 5 Volts (VDD)et les broche 8 et 19 au moins (GND)
vérifier que le 5 Volts est bien présent sur les 3 broches .
Si tout est OK  débrancher la pile et insérer le CI et l'Afficheur,  actionner l'inter marche le
message d'accueil doit défiler puis la première fonction s'affiche.
Pour l'utilisation complètevoyez la traduction de la doc jointe au téléchargement
Voici des photos de la SuperProbePlus :
dans Kicad :

    SuperProbePlus3D-CMP.jpg?psid=1
   Côté composants


   SuperProbePlus3d-CU.jpg?psid=1

   Côté cuivre









KicadCMP.jpg?psid=1

pour avoir une vision claire des composants supprimez le remplissage des zones



KicadCMP-3D.jpg?psid=1

ça donne ça en visu 3D





MISE en COFFRET:



SuperProbePlus876-%26Coffret.jpg?psid=1
Pour le boitier j'ai utilisé une vielle télécommande IR:

ProbeCoffret.jpg?psid=1

J'ai coupé un angle et je l'ai refait avec de la pâte époxy



Probecoffret1.jpg?psid=1

j'ai récupéré le circuit imprimé et m'en suis servit pour la face avant





SuperProbePlus876-Over.jpg?psid=1

SuperProbePlus876-Boutons.jpg?psid=1

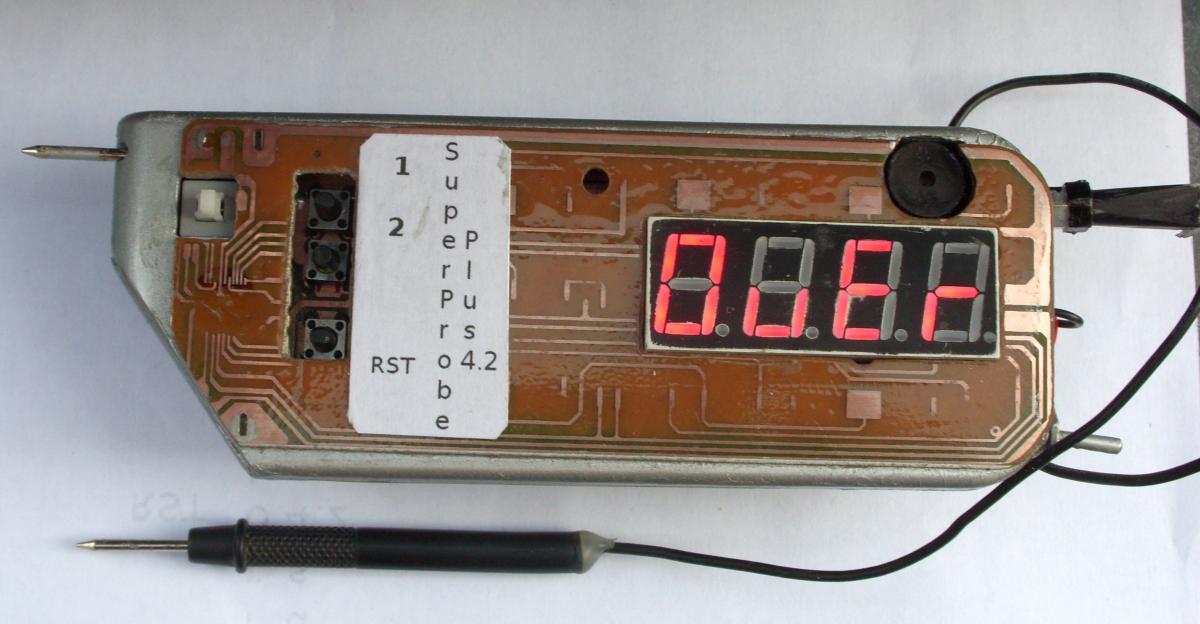

la sonde finie

la pointe de touche et le buzzer sont directement soudés sur le CI
 le PIC et l'afficheur sont sur Supports tulipe

sur le détail: on voit la fenêtre et l'inverseur Scale sous la pointe de teste
la fenêtre avec le poussoir 1 le poussoir 2

et le poussoir Reset que j'ai  ajouté par commodité.

SuperProbePlus876-IR38.jpg?psid=1

Génération Infrarouge 38KHz on voit la LED en haut à gauche





PROGRAMMATION:
Pour la programmation du PIC j'ai utilisé le PICKIT2.
Le programme HEX est celui destiné au Buzzer (SuperProbePlus_buzzer.hex) c'est celui d'origine qui est téléchargeable sur le site Espagnol ou sur mon lien:
