Membre chevronné
Posté 05 mai 2018 - 06:16

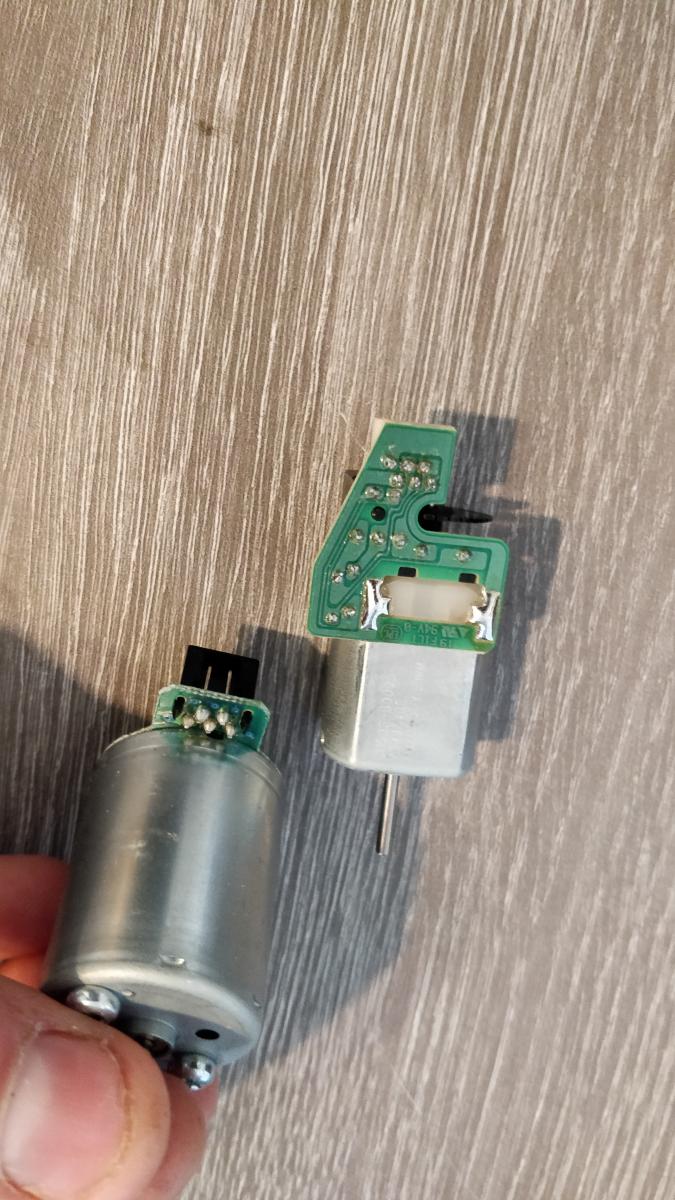

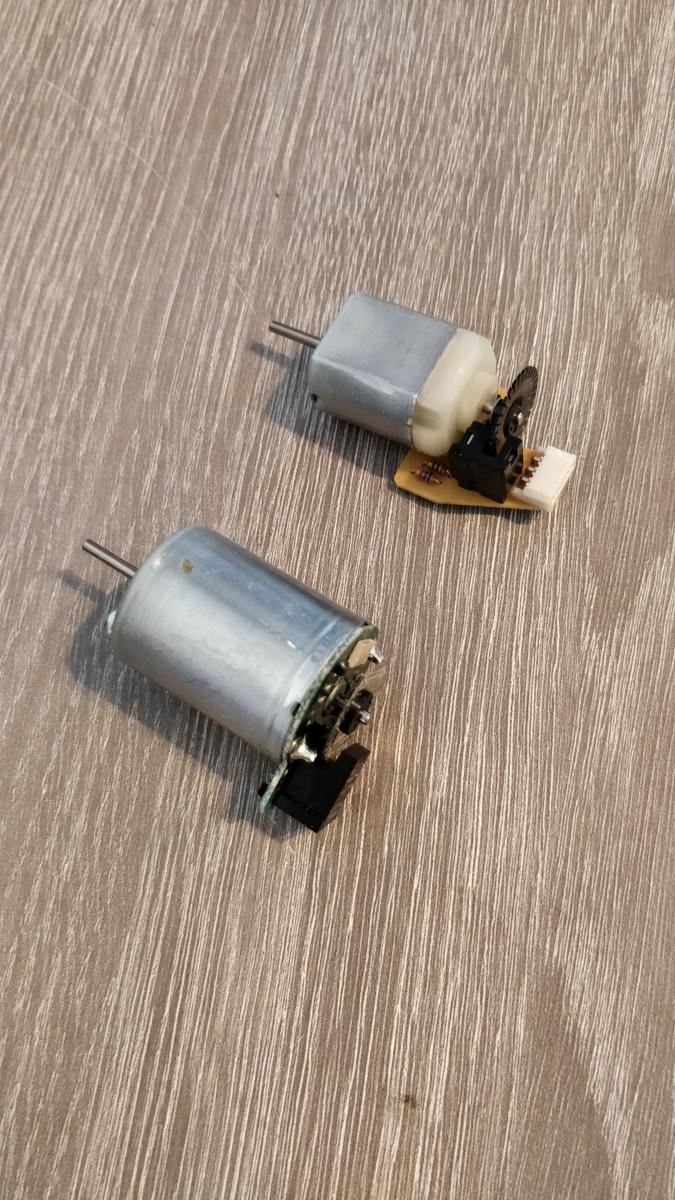

Salut, aujourd'hui j'ai démonté une imprimante pour récupérer des composants et j'y ai récupéré plusieurs moteurs dont deux comme ça :
Avez-vous une idée de comment récupérer les informations des encodeurs afin d'utiliser ses moteurs dans d'autres projets?
Pilier du forum
Posté 05 mai 2018 - 07:12
C'est un optotransistor classique, donc tu alimentes la LED ir, et tu récupère la sortie du collecteur.
je n'arrive pas à voir s'il y a 2 fenêtres sur le capteur.
S'il y a 2 fenêtres, tu vas avoir les sorties A et B des codeurs classiques (sans la partie électronique de gestion du signal)
S'il n'y a qu'une fenêtre, alors tu ne pourras que récupérer l'information de vitesse du moteur
Staff Robot Maker
Posté 05 mai 2018 - 07:19
Il me semble qu'il y a 5 ou 6 broches sur le connecteur
=>
2 pour le moteur facilement identifiable
2 pour alimenter l'encodeur => il faut chercher comment câbler ... regarder les composants présent
le reste pour les sorties...
