demande d'aide pour réparer une carte électronique


  • Veuillez vous connecter pour répondre
4 réponses à ce sujet

#1 SML

SML

    Nouveau membre

  • Membres
  • 3 messages

Posté 28 juillet 2021 - 12:50

Bonjour,



Je suis totalement novice en matière d'électronique, mais j'aime beaucoup les anciens jeux électroniques Game and watch de Nintendo de mon enfance, ce qui est fort embêtant car souvent ces anciens jeux avec le temps ne fonctionnent pas toujours et des connaissances en électronique m'aideraient beaucoup pour les remettre en marche. Les cartes électroniques de ces jeux sont très basiques mais pour quelqu'un qui n'y connait rien, la difficulté est bien assez suffisante.

J'ai récupéré un vieux jeu qui ne marche pas, j'ai ouvert la bête, et je me suis aperçu que l'électricité n'arrivait pas au condensateur, j'ai donc dessoudé le condensateur pour le ressouder, mais je jeu étant vieux, le cuivre collé sur la carte électronique est parti avec. Avec de la soudure, j'ai réussi à ce que le condensateur soit bien en liaison avec le reste du circuit en cuivre, mettant de la soudure sur les parties manquantes.

Avant de faire la liaison avec la soudure, j'avais tenté de faire ça avec du Loctite MR3863 un vernis conducteur, mais ça ne marchait pas. Là ma carte ne marchait toujours pas et en regardant de plus près tous les circuits en cuivre, j'ai vu qu'il y avait une piste avec une légère griffure, j'ai gratté le film vert qui protège les pistes et j'ai vu avec un multimètre que le circuit était coupé, j'ai donc mis de la soudure pour réparer cette coupure. Là l'électricité passe. En mettant les piles au jeu, il ne s'allume toujours pas et je n'ai pas de son. Mais en laissant les piles un moment dedans, le jeu finit par s'allumer, il y a une petite animation des personnages mais toutes les 5 secondes exactement, tous disparait à l'écran et 5 secondes plus tard, les personnages s'animent à nouveau. Quand les personnages sont animés, si j'essaie de lancer une partie, rien ne se passe, aucun bouton n'a d'effet. Même quand les personnages s'animent je n'ai aucun son. Le haut-parleur est pourtant bien branché et l'électricité passe. Avez-vous une idée d'où peut venir le problème ? Ah oui j'oubliais, si la console est posée sur une  table et que l'animation marche toutes les 5 secondes, si je la prends, l'animation peut s'arrêtait et ne pas repartir au bout des 5 secondes. J'enlève alors les piles et j'attends un peu, quelques minutes, et l'animation se relance.

N'étant pas spécialiste d'électronique, je n'ai qu'un multimètre à ma disposition pour faire des tests.

C'est un jeu game and watch wide screen chef.

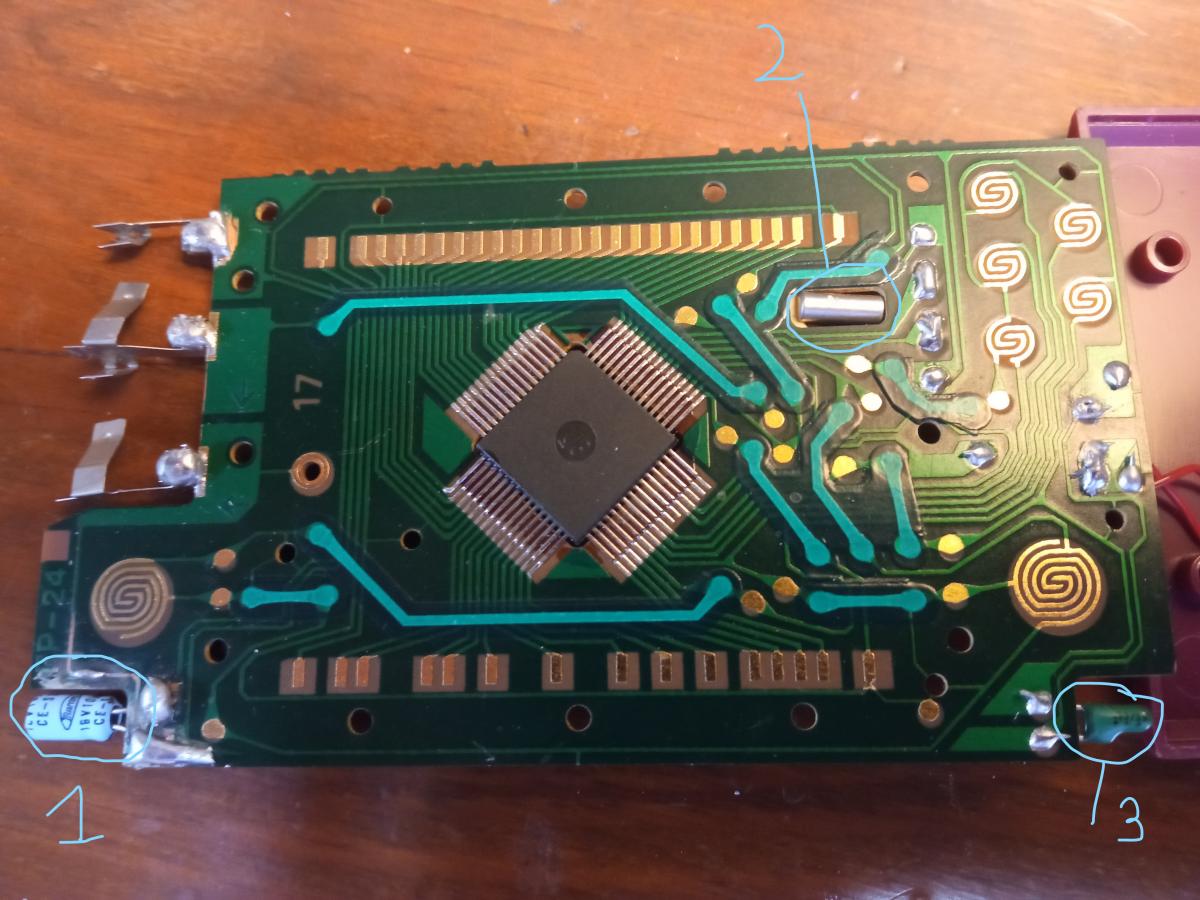

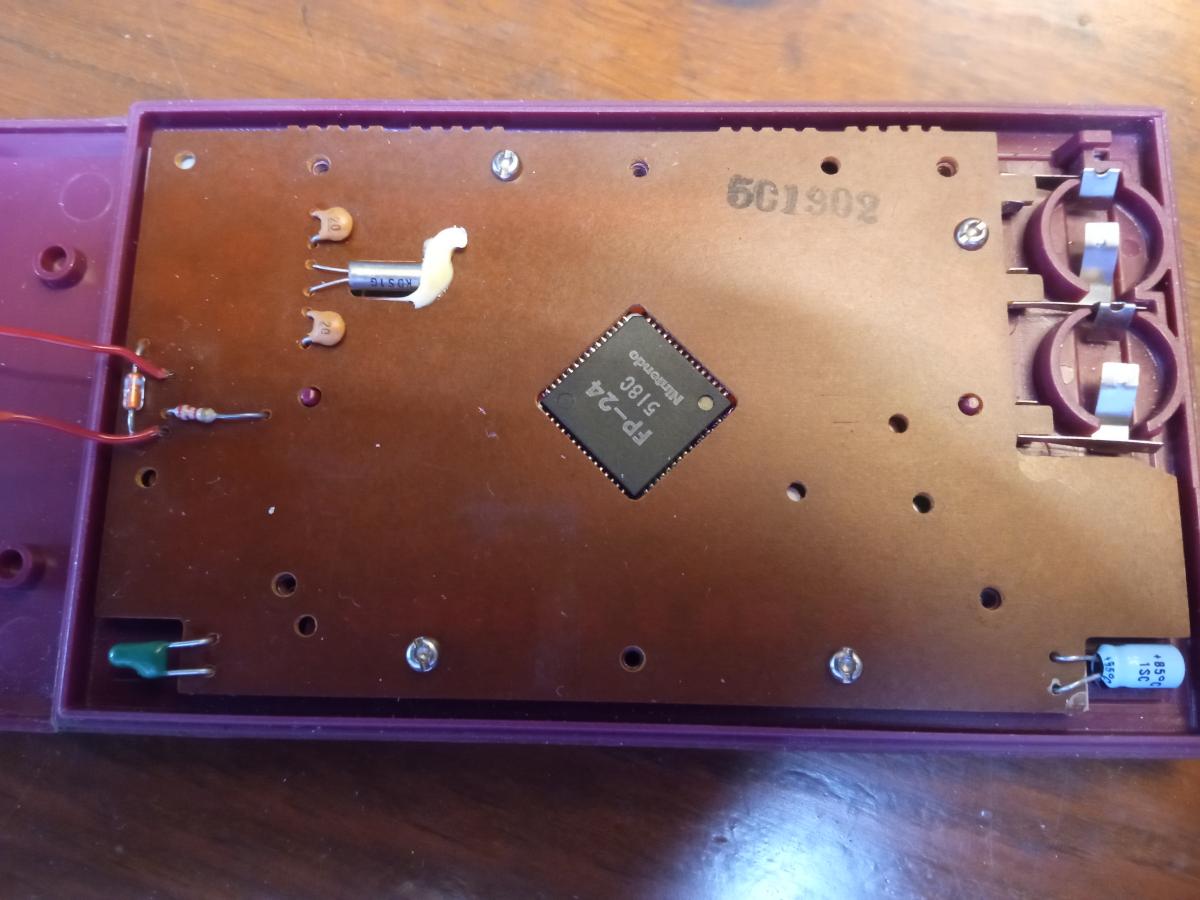

Je vous mets en photo la carte électronique, si quelqu'un a une idée. (la pâte blanche au bout d'un des composants est une sorte de colle, il y a toujours ça, sans doute pour que ça ne bouge pas).

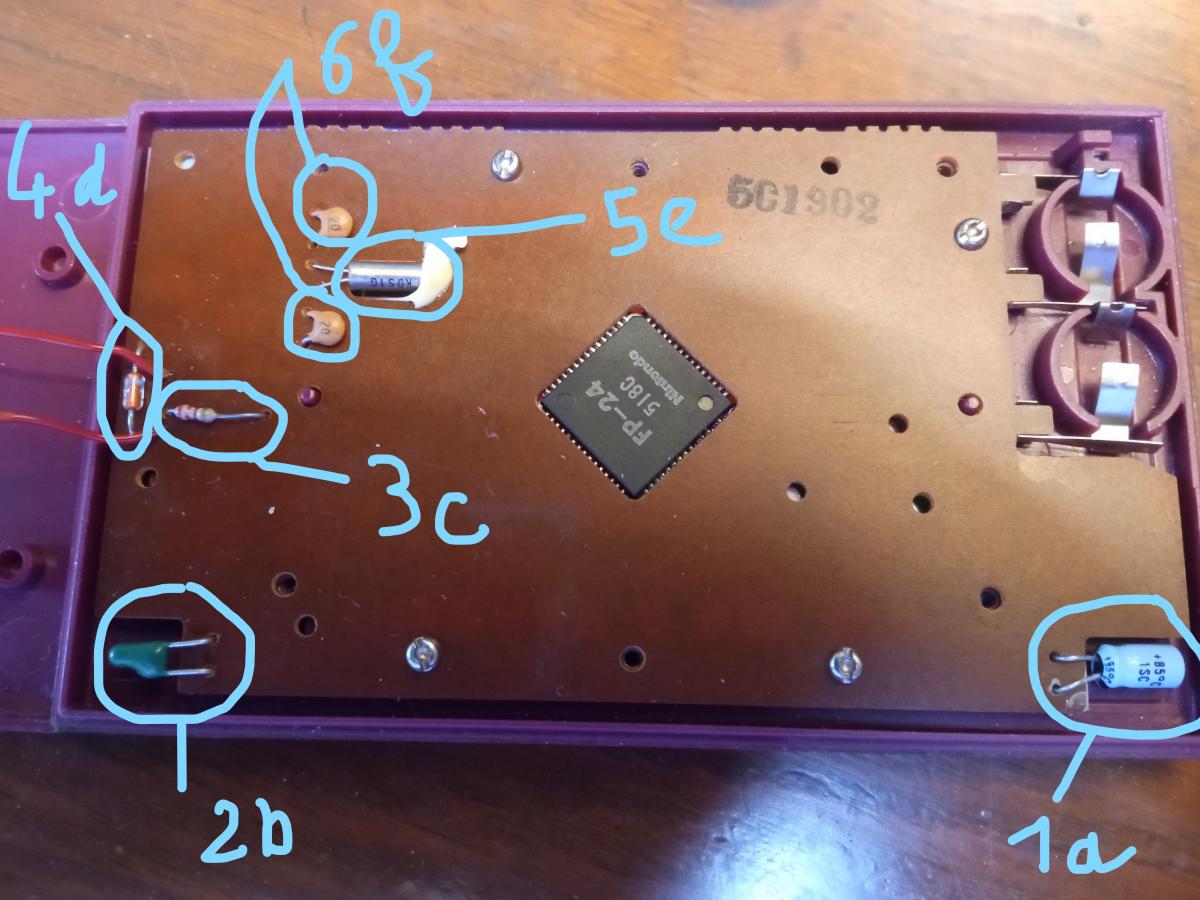

De même, est-ce que quelqu'un peut me donner les noms des différents composants de la carte électronique et leur fonction, et ce que leur panne peut provoquer comme symptôme pour que j'apprenne à déceler les problèmes. (j'ai mis une photo avec des numéros pour qu'on me dise à quoi ça correspond)

Je précise mes piles sont neuves, le réflecteur et le polarisateur du jeu sont bons.

Merci pour votre aide, j'espère en apprendre plus sur ces cartes, car pour tous les jeux de cette série wide screen, ce sont les mêmes, donc ça m'aiderait beaucoup de comprendre leur fonctionnement.

Les réparations électriques que j'ai déjà faites sur la carte ne sont certainement pas dans les règles de l'art et c'est fait grossièrement, mais les conseils sont les bienvenus, je n'y connaît absolument rien

Merci pour votre aide

Image(s) jointe(s)

  • IMG_20210728_132111.jpg
  • IMG_20210728_130350.jpg
  • InkedIMG_20210728_130350_LI compo2.jpg
  • InkedIMG_20210728_132111_LI compo.jpg


#2 Ludovic Dille

Ludovic Dille

    Habitué

  • Membres
  • PipPip
  • 173 messages
  • Gender:Male
  • Location:Belgique
  • Interests:Robotique, électronique, embarqué, informatique, ...

Posté 01 août 2021 - 03:27

Hello !

D'abord on va faire le tri dans les composants
1 = 1a -> C'est un condensateur
2 = 5e -> C'est un oscillateur/Quartz/cristal son but est de produire une fréquence fixe (dans ce cas surement pour le processeur
3 = 2b -> C'est un condensateur au tantale
3c C'est une résistance
4d C'est une diode
6f -> Ce sont des condensateurs (céramiques). Ici leur but est de filtrer la sortie de l'oscillateur. Tu vas toujours en trouver 2 associés à ton cristal. La valeur semble être de 20 pF (qui doit vraiment rester la même)

Par contre c'est compliqué de te dire quel composant est responsable de la panne sans connaître le système. Donc je te conseillerai dans un premier temps d'inspecter toutes les pistes avec un multimetre pour vérifier qu'il n'y a pas d'autres défauts.

Ludo



#3 SML

SML

    Nouveau membre

  • Membres
  • 3 messages

Posté 01 août 2021 - 08:23

Hello !

D'abord on va faire le tri dans les composants
1 = 1a -> C'est un condensateur
2 = 5e -> C'est un oscillateur/Quartz/cristal son but est de produire une fréquence fixe (dans ce cas surement pour le processeur
3 = 2b -> C'est un condensateur au tantale
3c C'est une résistance
4d C'est une diode
6f -> Ce sont des condensateurs (céramiques). Ici leur but est de filtrer la sortie de l'oscillateur. Tu vas toujours en trouver 2 associés à ton cristal. La valeur semble être de 20 pF (qui doit vraiment rester la même)

Par contre c'est compliqué de te dire quel composant est responsable de la panne sans connaître le système. Donc je te conseillerai dans un premier temps d'inspecter toutes les pistes avec un multimetre pour vérifier qu'il n'y a pas d'autres défauts.

Ludo





Bonsoir, merci beaucoup d'avoir pris du temps pour me répondre, au moins je sais à quoi correspond tous ces composants, c'est un premier pas. Pour la panne, pas encore réussi à trouver le coupable ;)



#4 SML

SML

    Nouveau membre

  • Membres
  • 3 messages

Posté 27 novembre 2021 - 12:15

Personne n'a la moindre idée?



#5 Sandro

Sandro

    Membre chevronné

  • Membres
  • PipPipPipPip
  • 997 messages
  • Gender:Male

Posté 27 novembre 2021 - 04:09

Bonjour,

est-ce que tu as testé la suggestion de Ludovic de vérifier toutes les pistes au multimètre?



Si de ce coté tu n'arrives à rien, ça vas être difficile d'avancer sans le schéma électronique. Donc si vraiment tu es motivé, tu peux essayer de reconstituer le schéma électrique (ie tous les composants et les pistes qui les relient). A partir de là, il sera possible de savoir comment doit se comporter "en théorie" le circuit (enfin en partie, la puce noire doit être un microcontrôleur, et on n'a probablement pas le code qui est enregistré dedans). S'est la seule piste que je vois en l’absence de défaut "évident". Mais c'est chronophage, et sans garantie de succès (surtout avec un microcontroleur qui est une "boite noire" dont on ne sait rien du comportement)
