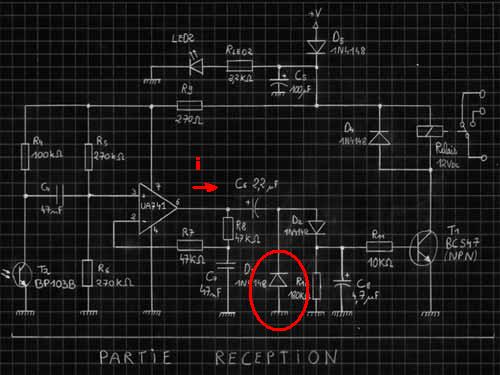

J’ai une question a propos des diodes mit a l’inverse que j’ai trouvé dans de nombreux schéma et que j’ai jamais compris comme celui-ci par exemple :
Avez-vous une explication physique ?? elle sert a quoi ???
merci
des diodes mit a l'inverse
Débuté par Prinz metal ex-neo, juin 13 2009 07:29
4 réponses à ce sujet
#1
Posté 13 juin 2009 - 07:29
#2
Posté 14 juin 2009 - 05:30
Salut
J’ai une question a propos des diodes mit a l’inverse que j’ai trouvé dans de nombreux schéma et que j’ai jamais compris comme celui-ci par exemple :
Avez-vous une explication physique ?? elle sert a quoi ???
merci
Elle n'est pas à l'envers.
Elle est bien dans le sens du courant. Mais au lieu d'être après la borne plus elle est avant la borne moins.
Tu n'as pas choisi le schéma le plus simple pour commencer.
Même s'il n'y a pas beaucoup de composant.
[url="http://www.robot-sumo.fr/"]Site Officiel du Tournoi de Robots Sumo
[/url]
[/url]
#3
Posté 15 juin 2009 - 10:06
Amm.. C’est vrais elle est avec le sens du courant !
J’ai choisi le mauvais exemple
Par exemple ici ??
C’est quoi le bute ??
J’ai choisi le mauvais exemple
Par exemple ici ??
C’est quoi le bute ??
#5
Posté 03 septembre 2009 - 03:15
b'soir msieur dames...
j'arrive un peu tard sur le sujet, mais si je ne me trompe pas, la diode de ce schéma a pour role d'éliminer la partie negative du signal.
la capa 'c6' (il me semble lire ça.. , de 2.2uf, une fois chargée, va se décharger a l'inverse, introduisant un potentiel négatif dans le circuit, et c'est tout SAUF ce qu'on veut pour attaquer la base du transistor qui suit.
la diode 'ecrete' donc le signal et n'en laise que la partie positive.
en espérant avoir eclairci la chose ...
@ bientot !
j'arrive un peu tard sur le sujet, mais si je ne me trompe pas, la diode de ce schéma a pour role d'éliminer la partie negative du signal.
la capa 'c6' (il me semble lire ça.. , de 2.2uf, une fois chargée, va se décharger a l'inverse, introduisant un potentiel négatif dans le circuit, et c'est tout SAUF ce qu'on veut pour attaquer la base du transistor qui suit.
la diode 'ecrete' donc le signal et n'en laise que la partie positive.
en espérant avoir eclairci la chose ...
@ bientot !
