Bonjour à tous !
Cette après-midi, n'ayant rien à faire, j'ai commencé à chipoter un peu avec quelques leds, quelques résistances, du fil et une pile. J'ai donc fini par faire une petite matrice 3*3 sur une plaque d'essais. Je ne poste pas de photo, c'est trop le fouillis.
Par contre, pour les tests j'ai juste testé en branchant la pile sur une ligne et sur une colonne pour allumer la led se situant à l'intersection.
Jusque là, ça fonctionne.
Seulement, pour que ça devienne drôle, j'aimerais brancher la matrice avec mon arduino.
J'ai relu le sujet qu'on a déjà eu à ce propos : ici.
Et ma question est :
Est-ce que j'ai vraiment besoin de transistors ou de composants en plus de l'arduino, des leds et des résistances ?

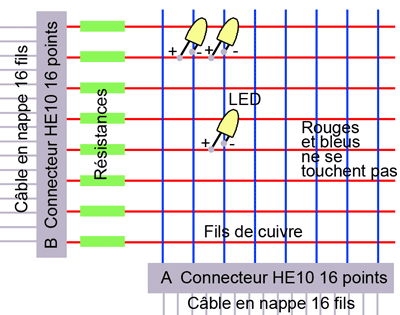

Si je pose que le "+", donc les anodes, des leds sont sur les lignes. Je peux sans problème gérer 3 sorties digitales de l'arduino et y brancher ça.
Mais les "-" des colonnes... Je peux pas tout brancher à la masse ! Y a-t-il un autre moyen que de passer par des transistors ?
Merci d'avance !
Pas facile de s'y retrouver avec les bouts de japonais dedans..
Mais voilà ce que j'ai vu et essayé de comprendre :
Il utilise 12 fils (5 jaunes et 7 oranges) qui sortent de l'arduino.
Et dans son programme, il définit les 12 pins comme étant des sorties.
{ pinMode(2,OUTPUT); ... }
J'ai du mal à comprendre. Il y a pas de "-" dans sa matrice de led ?
Il y a des résistances interne dans une matrice de ce type ?
Je vais aller dormir et essayer de mettre un peu d'ordre dans ma pauvre petite tête.
