Un voltmètre à LED

Posté par robocop on juil. 20 2011 03:26
ok Ce schéma est certifié "Testé et approuvé" par son auteur.


Description


L'objectif de ce montage est d'obtenir un petit voltmètre à LED, c'est à dire que plus la tension d'entrée est grande, plus il y a de LED qui s'allument.

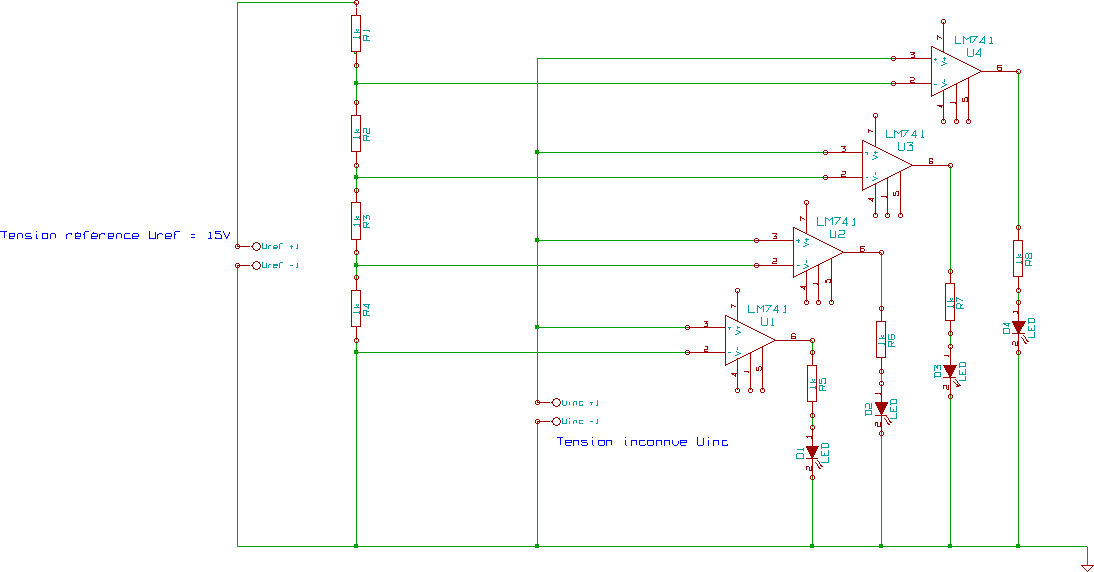

Schéma


(Cliquez sur l'image pour agrandir le schéma)
Image IPB

Explication


On peut voir que les résistances R1, R2, R3 et R4 sont en séries et formes une échelle de potentiel.
On divise donc la tension Rref de 15 V en 5 * 3 V.

Les 4 amplificateurs opérationnels sont montés en comparateur de tension.
Cela signifie que par exemple, si Uinc (patte 3) > Uref (patte 2), alors Us (patte 6) = 15V.

Ainsi, si Uinc est éguale à 5V par exemple,

Uinc > 3V donc UsU4 = 15 V.
Donc la première LED s'allume.
Uinc < 6V donc UsU3 = 0 V.
Donc la deuxième LED ne s'allume pas.
Uinc < 9V donc UsU2 = 0 V.
Donc la troisième LED ne s'allume pas.
Uinc < 12V donc UsU1 = 0 V.
Donc la quatrième LED ne s'allume pas.


Au final, on n'a donc un tension comprise entre 3 et 6V.
La sensibilité du dispositif est donc de -15V/+1.5 V.

Image IPBAvant de vous lancer dans la réalisation, faîte attention à une chose : dans le schéma, j'ai volontairement omis de relier la patte 7 +15V et la patte 4 à la masse, pour ne pas encombrer le schéma.
