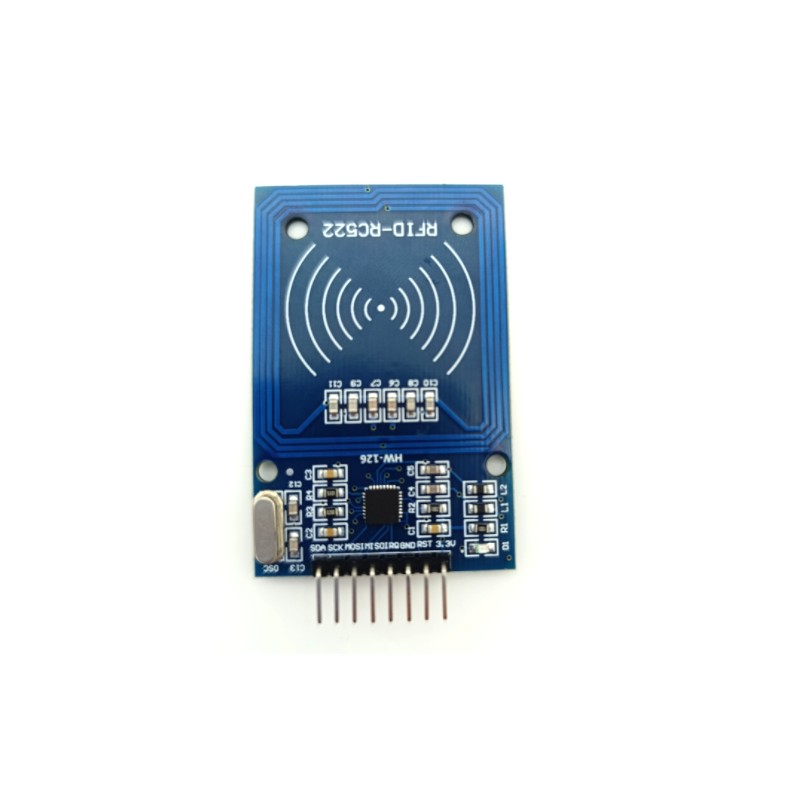

Capteur RFID-RC522

Description :

Le module RFID-RC522 est un module RFID (Radio Frequency Identification) qui permet la communication sans fil entre un lecteur et une puce RFID. Il est souvent utilisé pour la lecture et l'écriture de données sur des cartes RFID telles que des cartes d'accès, des cartes de paiement ou des badges d'identification.

Le module RFID-RC522 utilise la technologie de communication sans fil à 13,56MHz et est compatible avec les normes ISO14443A/B et ISO15693. Il est équipé d'une antenne intégrée pour la communication sans fil avec les puces RFID, ainsi que d'une interface SPI (Serial Peripheral Interface) pour la communication avec un microcontrôleur ou un ordinateur.

Le module RFID-RC522 peut être alimenté en 3,3V ou en 5V, ce qui le rend compatible avec une variété de systèmes. Il est également équipé d'un buzzer pour les alertes sonores et de voyants lumineux pour indiquer l'état de la communication RFID.

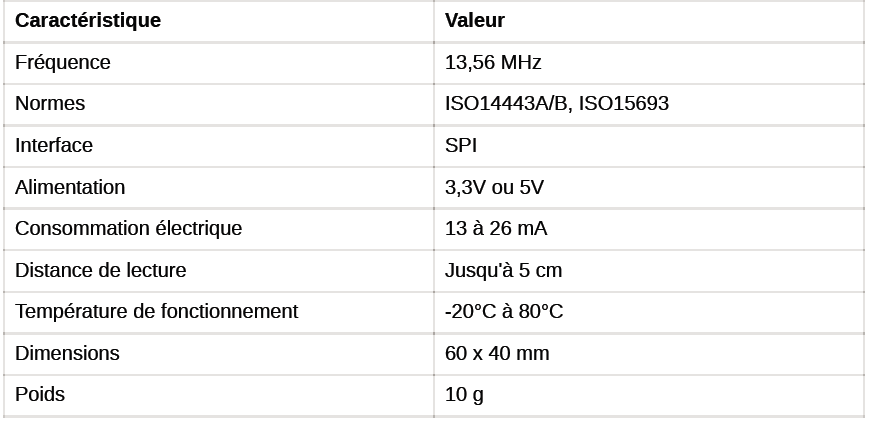

Voici un tableau des caractéristiques du module RFID-RC522 :

En résumé, le module RFID-RC522 est un module RFID polyvalent et facile à
utiliser, doté d'une interface SPI et compatible avec différentes normes de
communication RFID. Il peut être utilisé dans une variété d'applications telles que le
contrôle d'accès, la gestion de stock ou la traçabilité des produits.

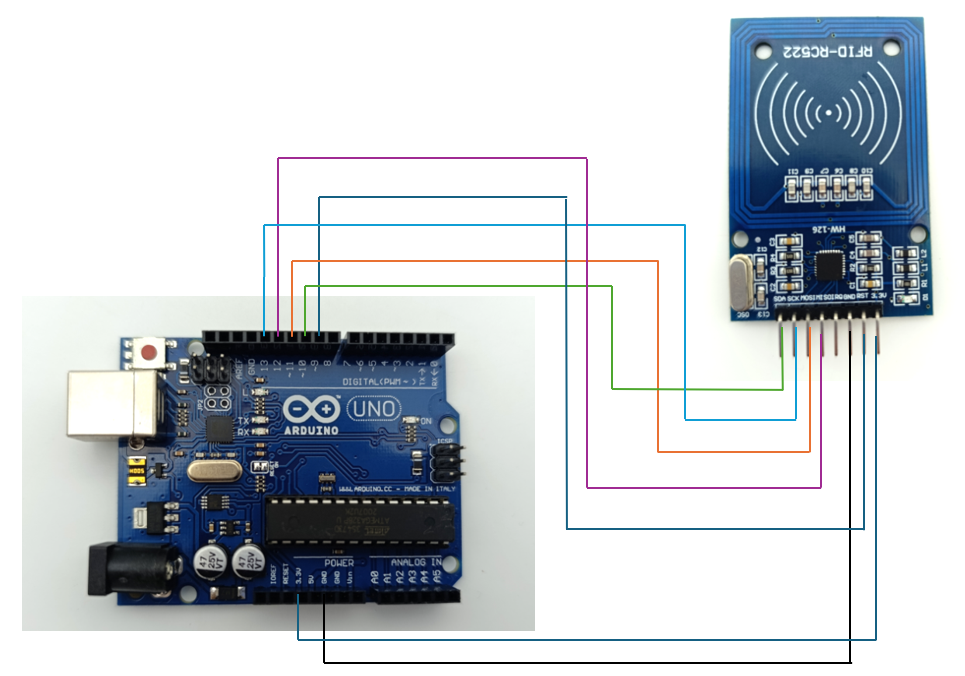

Voici un exemple de montage avec le code Arduino pour lire les données d'une carte RFID à
l'aide du module RFID-RC522:

Tout d'abord, vous devrez télécharger la bibliothèque MFRC522 pour Arduino. Vous
pouvez le faire en ouvrant l'IDE Arduino, en allant dans le menu "Sketch", en
sélectionnant "Inclure une bibliothèque" puis "Gérer les bibliothèques". Dans la boîte
de recherche, tapez "MFRC522" et installez la bibliothèque.

Code d'exemple associé au câblage :

#include <SPI.h>
#include <MFRC522.h>

#define RST_PIN 9
#define SS_PIN 10

MFRC522 mfrc522(SS_PIN, RST_PIN);

void setup() {
//Initialisation du module RFID
Serial.begin(9600);
while (!Serial);
SPI.begin();
mfrc522.PCD_Init();
mfrc522.PCD_DumpVersionToSerial(); //Affichage des données du lecteur
Serial.println(F("Scan PICC to see UID, type, and data blocks..."));
}

void loop() {
//Attente de lecture d'une carte
if ( ! mfrc522.PICC_IsNewCardPresent()) {
return;
}
if ( ! mfrc522.PICC_ReadCardSerial()) {
return;
}
//Affichage des informations de la carte RFID
mfrc522.PICC_DumpToSerial(&(mfrc522.uid));
}

Liens utiles :

Vous avez besoin d’aide ? Des questions ? Venez nous poser des questions via le forum associé !
