Convertisseur DC DC step up réglable

Description :

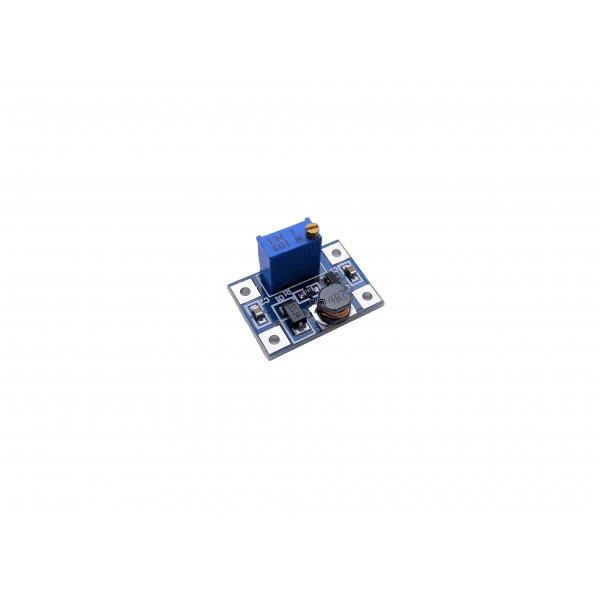

Le step up boost est un module comprenant le contrôleur SX1308. Il permet d'ajuster la tension de sortie de 2 à 28V pour une tension d'entrée comprise entre 2 et 24V

Une fois monté, il faut tourner le potentiomètre dans le sens horaire pour augmenter la tension et dans le sens anti-horaire pour la diminuer.

Remarque :
Si la tension en sortie semble ne pas varier, il vous faudra peut-être faire plusieurs tours sur le potentiomètre dans le sens horaire pour voir la tension varier.

Ce type de module est beaucoup utilisé dans les produits utilisant des batterie 1S.

Caractéristiques techniques :

• Fréquence d'oscillation : 1.2 MHz
• Rendement : 95%
• Protection contre les courts-circuits
• Fonction de protection contre la surchauffe
• Potentiomètre de 10k pour ajuster la tension de sortie.
• Tension d'entrée:  2-24V DC
• Tension de sortie:  2-28V DC
• Courant maximum en sortie:  2A
