Utiliser une plaque d'essai ou breadboard

Posté par Mike118 on août 31 2008 02:32
Pour tester un montage avant de le souder, il est préférable de vérifier si celui ci fonctionne correctement.

La plaque d'essai (ou breadboard) est un très bon moyen pour tester un montage sans effectuer aucune soudure et s'assurer rapidement qu'il n'y a pas d'erreur dans notre montage.
Encore faut-il savoir s'en servir...

Vous l'aurez donc compris, le but de ce tutoriel est de vous apprendre à vous servir d'une plaque d'essai.

  • Qu'est-ce qu'une plaque d'essai ?
C'est une plaque en plastique isolant parsemé de plein de trous. Ces trous sont espacé de 2.54 mm qui est l'espacement standard des composants électroniques que nous utilisons dans nos montages.

Vous l'aurez donc compris les trous permettent d'enfoncer des composants ce qui permettra de le relier entre eux afin de réaliser le montage à tester.

Breadboard maxi avec quelques composants enfichés.

Un peu plus de détails concernant la breadboard ;
  • Il en existe différentes tailles :

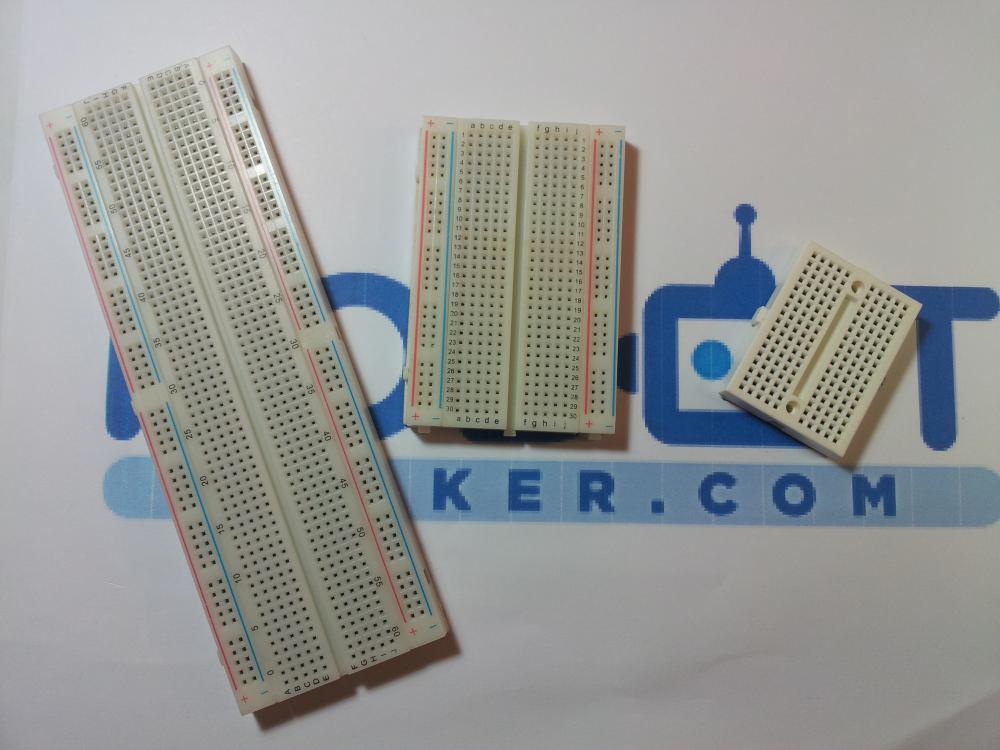

Photo comparant les dimensions de trois breadboard

On retrouve sur cette photo une breadboard maxi  une breadboard mini  et une breadboard micro



  • Le dessous des breadboards est généralement composé d'une mousse adhésive.
La mousse adhésive est couverte  d'une protection jaune visible sur la photo ci dessous  :

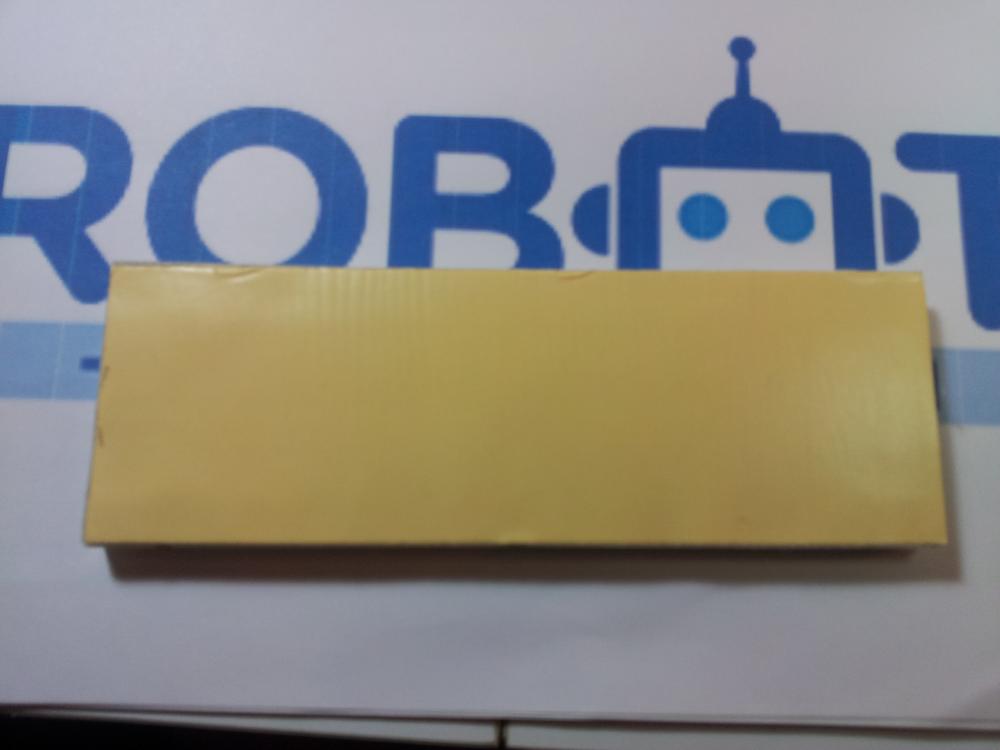

Photo de breadboard maxi retournée

Vous l'aurez compris si vous enlevez la protection vous pourrez coller votre breadboard où vous voudrez, attention ce n'est valable qu'une seule fois alors choisissez bien ! Sinon après vous devrez utiliser d'autres moyens pour fixer votre breadboard si jamais vous changez d'avis par la suite.


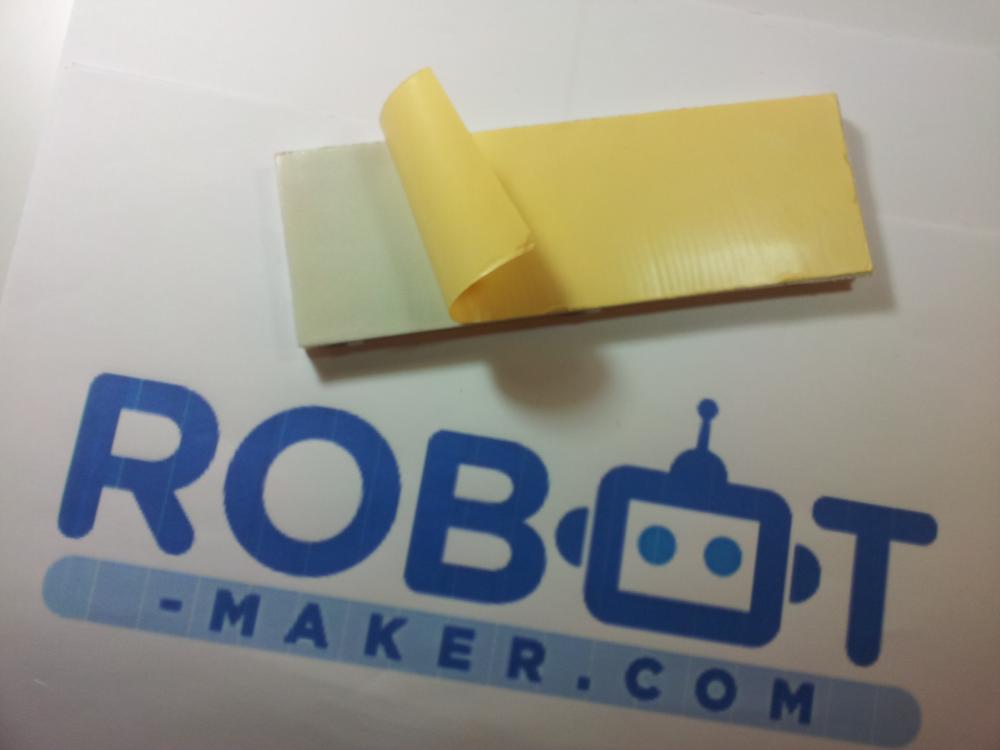

Photo de la breadboard maxi avec protection enlevée


  • Les contacts entre les trous des breadboards sont fait par des bandes métalliques,

Si vous retirez la mousse adhésive qui sert aussi d'isolant vous pouvez apercevoir ces bandes métalliques et ainsi mieux comprendre comment sont reliés les différents trous entre eux.

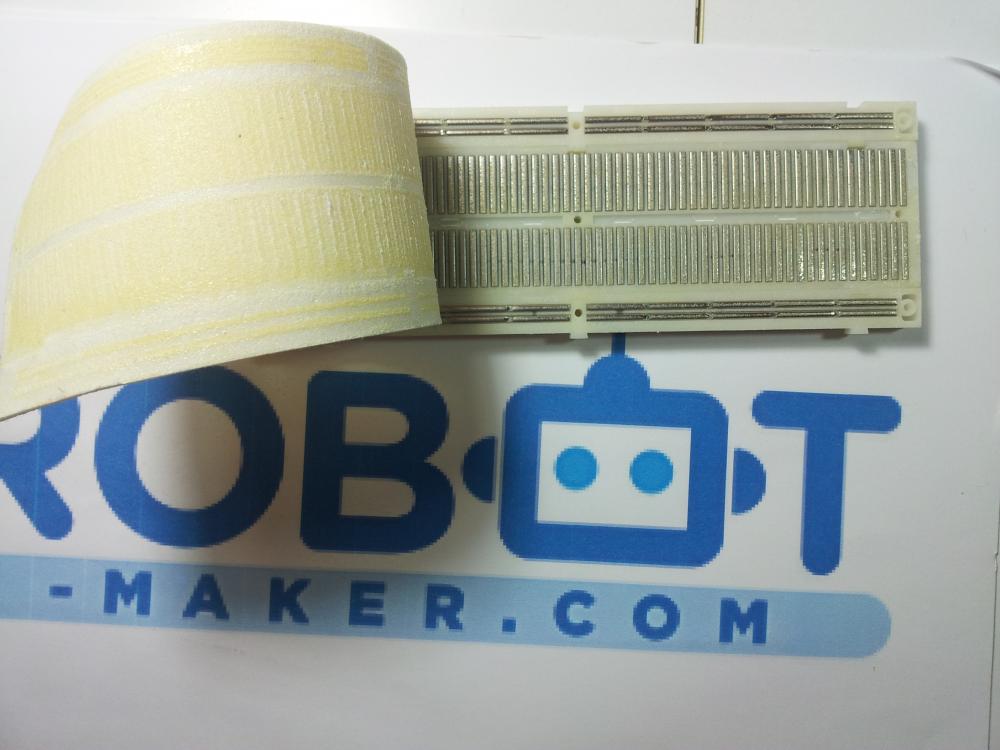

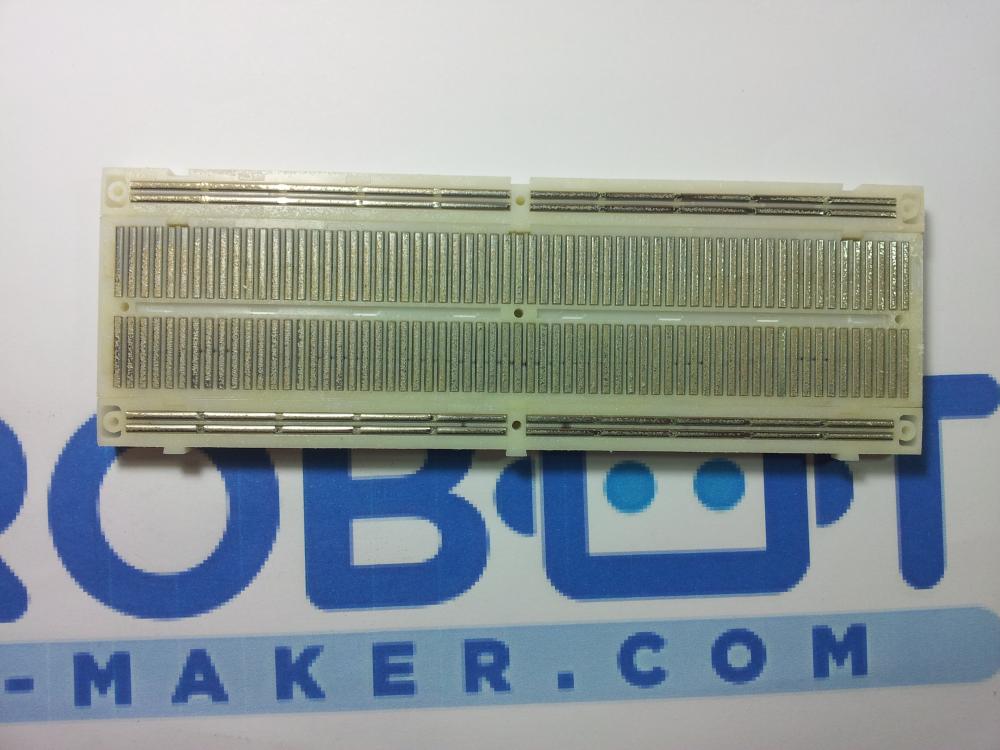

Photo de bradboard maxi avec mousse adhésive retirée.

On remarquera que la connexion au milieu est coupée, cela permet de pouvoir connecter les composants qui ont deux rangé de pattes.
De plus les bread board moyenne et grandes disposent de rails d'alimentations , qui pour les plus grande sont séparés au milieu !
N'hésitez pas à faire des tests de continuité avec votre multi-mètre préféré en mode testeur afin de vous assuré de comment sont organisées les connections de votre breadboard !

Image IPBAttention ne pas retirer la mousse adhésive comme sur la photo ci dessus. La mousse sert d'isolant afin d'éviter tout cour circuit entre les différentes bandes métallique.  Retirer la mousse comme sur la photo revient à abîmer le produit, ce qui a été fait volontairement ici pour vous montrer ce à quoi cela ressemble afin que vous n'ayez pas à le faire sur votre matériel à vous.

  • Enfin on pourra noter que les bords des breadbords sont pourvu d'encoches

Ces encoches sont présente afin de pouvoir facilement assembler plusieurs breadboards ensemble si jamais une seule  ne suffisait pas pour votre projet !
Et puisque qu'une image vaut mieux que mille mots voici quelques photo pour illustrer ce derniers point !

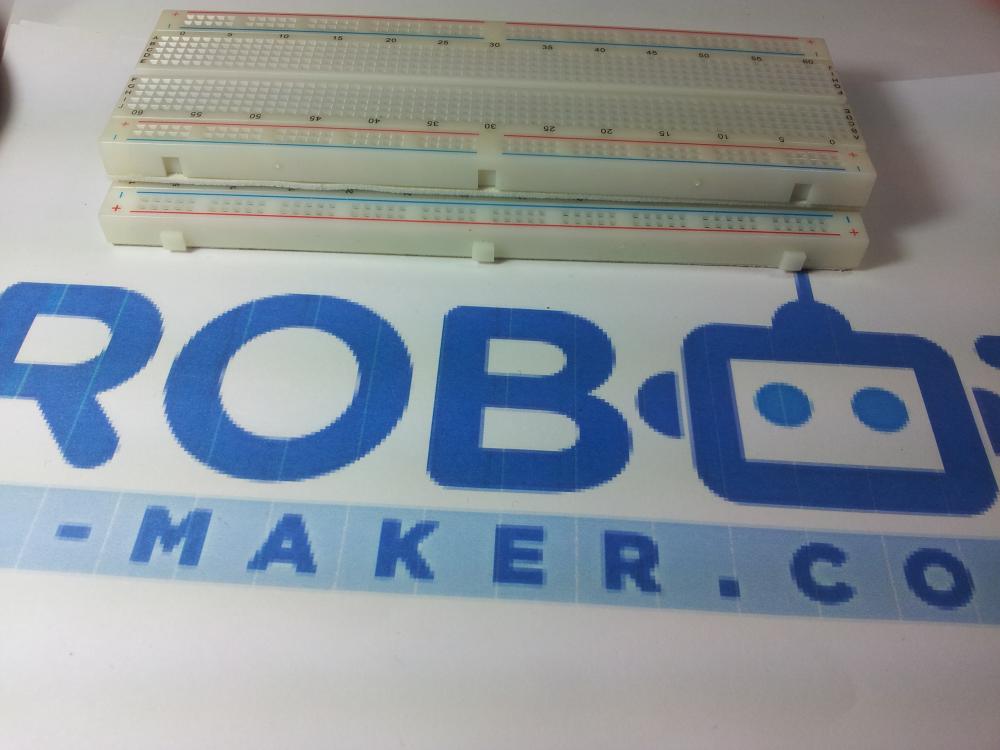

Encoches sur le côté des breadboard mis en évidence

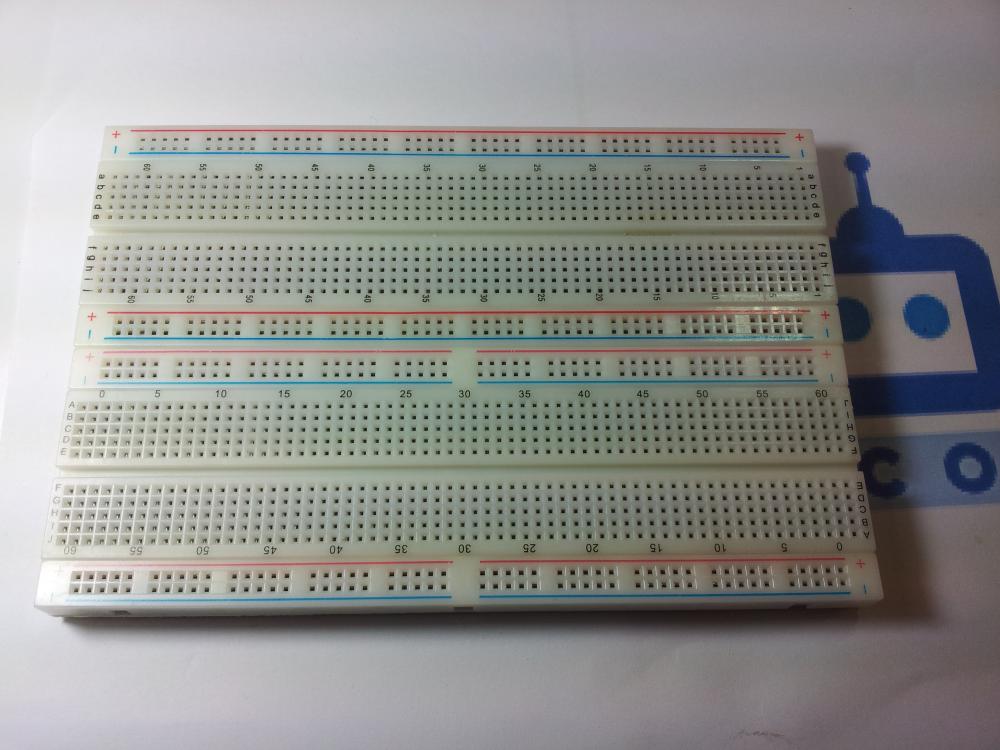

Deux breadboards assemblées


     2.   Comment s'en servir ?

Se servir d'une plaque d'essai est très simple une fois que l'on a compris comment les trous sont reliés / vu les rangées de contacts métallique. Si besoin ne pas hésiter à retourner voir la photo de la breadboard retournée avec la mousse adhésive retirée.

Les barettes métallique permette de relier les trous entre eux sur une même rangée. Ces rangées de contacts permettent de connecter fils et des composants ensemble juste en les insérant dans les trous d'une même rangé .
Il suffit donc d'enfoncer les composants dans les bons trous et les relier avec des fils qu'on enfoncera aussi dans les trous .



Image IPBAttention à ne pas utiliser des composants dont le diamètre des pattes est trop important, sinon, vous risqueriez d'abîmer vos contacts.





il est préférable d'utiliser du fil monobrin
ou des connecteurs avec un embout mâle

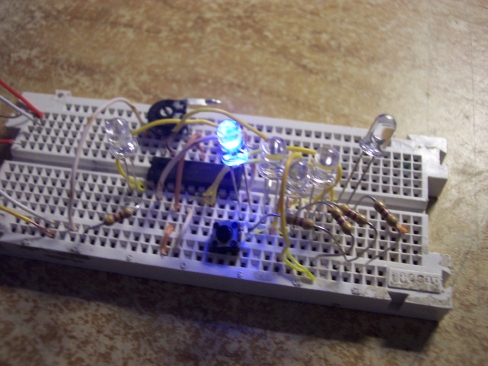

un exemple de montage " peu propre"
Image IPB







un exemple de montage propre  :

[photo de montage propre]

Allez, entraînez-vous, une fois la technique assimilée, vous verrez que c'est vraiment très pratique Image IPB .

Allons un peu plus loin, si vous ne connaissez pas encore " frietzing " et que l'idée d'assembler vos montages sur une breadboard vous plaît alors frietzing pourra rapidement devenir un de vos très bon amis !

Frietzing est un logiciel gratuit qui permet de réaliser des montages simple et de les modéliser de manière très visuel.

lien vers le téléchargement ...
