Technique de Taraudage manuel avec un kit

Posté par Jan on avril 14 2016 05:53

Le taraudage



Bonjour à tous, je vais tenter d'expliquer le taraudage et filetage pour ceux qui ne connaissent pas. Pour faire simple le taraudage et filetage consiste à creuser des filets dans le métal pour y insérer une vis. Ce tutoriel est réalisé avec un kit de traudage standard tel que présenté sur la boutique de robotique robot maker!

Image IPB Le matériel de taraudage classique:
Un jeu de taraud
Un tourne à gauche
Une perceuse
Un étau
Une équerre
De l'huile de coupe

Un jeu de tarauds ou kit de taraudage se compose de deux voir trois tarauds, un ébaucheur, un intermédiaire et un finisseur. Pour du métal tendre comme l'aluminium se sera deux tarauds mais pour l'acier qui est très dur il y en aura trois.

Image IPB


Un tourne à gauche est un axe avec des mâchoires en son centre pour serrer le taraud.


Image IPB

1. Le pré-perçage

Avant de pouvoir creuser des filets, il faut percer un avant trou avec une perceuse.

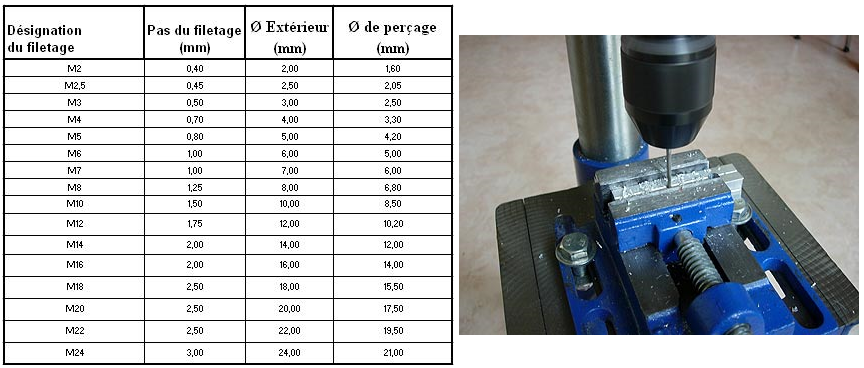

La table de perçage ci-dessous nous donne le diamètre du foret à utiliser, exemple pour une vis M4 on prendra un foret de 3,3mm. Si vous n'avez pas de forets aussi précis vous pouvez percer avec un foret de1 mm de moins que la vis, ça marche aussi bien!(pour les petites dimensions).


Image IPB


Le calcul pour connaître le bon diamètre de perçage est de soustraire le diamètre extérieur par le pas de filetage.


  2. Taraudage et filetage de la pièce

Placer la pièce à tarauder dans un étau.

Insérer le taraud correspondant à notre avant trou dans le mandrin de la perceuse.

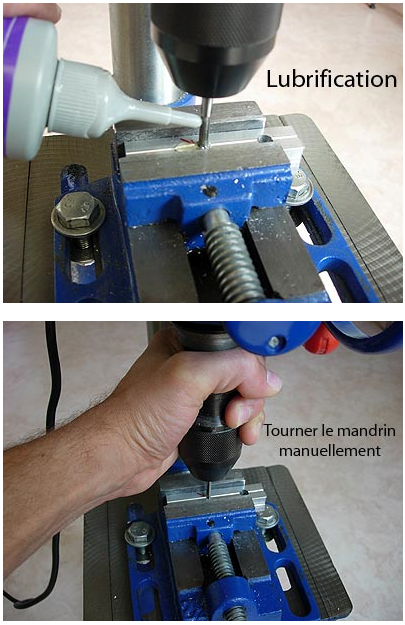

Mettez un peu d’huile de coupe sur le taraud.
  2.1. Méthode avec perceuse à colonne

L'avantage de la perceuse à colonne est de tarauder droit.

L'opération consiste à faire tourner le mandrin à la main tout en abaissant le levier jusqu'à ce que le taraud soit bien engagé dans la pièce, sans trop forcer car les tarauds sont assez fragiles. Entraînez-vous sur des chutes pour vous faire la main.
ATTENTION! Ne pas démarrer le moteur de la perceuse, risque de casses ou blocage de l'arbre!


Image IPB

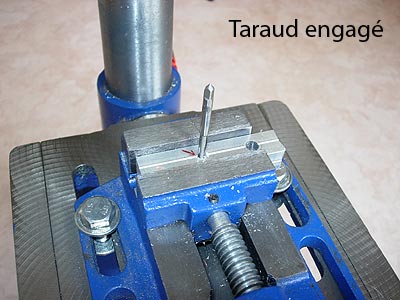

Puis on dévisse le mandrin tout en retenant le levier doucement. On sort l'étau de la perceuse et nous avons notre taraud bien engagé dans la pièce.


Image IPB

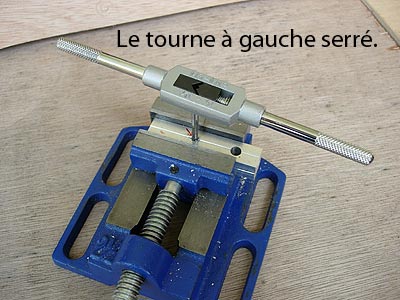

Maintenant on va prendre le tourne à gauche et serrer ses mâchoires sur le taraud. Comme son nom l'indique, tourner à gauche manuellement. Faites deux tours puis revenez en arrière d’un tour ceci pour casser les copeaux. Vous pouvez vider la pièce de temps en temps pour éviter les bourrages. Répéter l'opération jusqu'à la fin. N'oubliez pas de lubrifier avec de l'huile de coupe.


Image IPB


Image IPB


Faites la même chose avec les tarauds intermédiaire et finisseur.

Voilà c'est fini, plus qu'à nettoyer et tester.
  2.2. Méthode sans perceuse

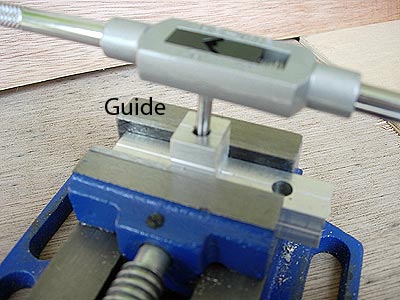

Le plus dur est d'engager le taraud bien droit, vous pouvez utiliser des petites équerres ou, si vous avez des chutes de metal, faites un trou légèrement supérieur au diamètre du taraud dedans et servez-vous en de guide.


Image IPB


Pour la suite c'est la même chose...



ENJOY!!
