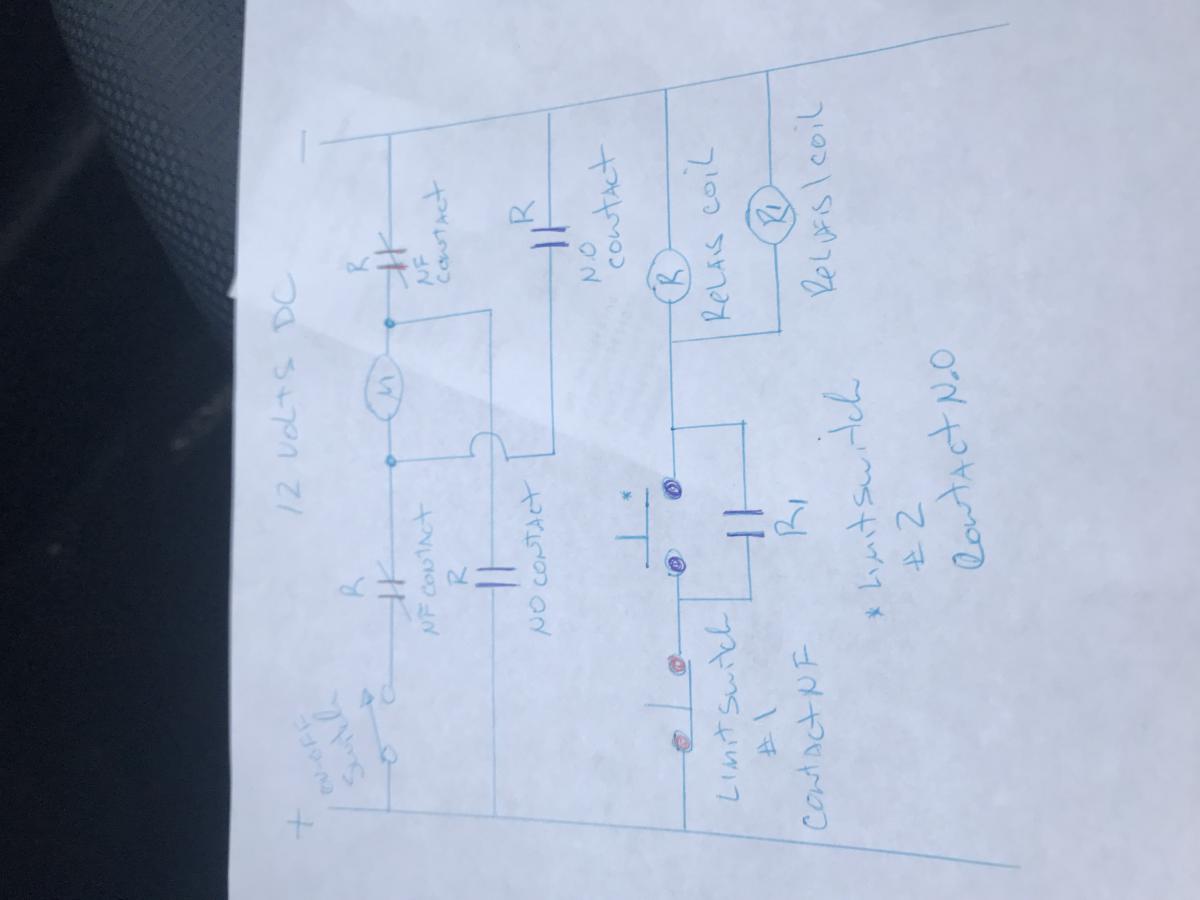

Je demande votre aide afin de me dire si le schéma est bon
Dans le schéma il a un moteur deux relais et deux limit switch

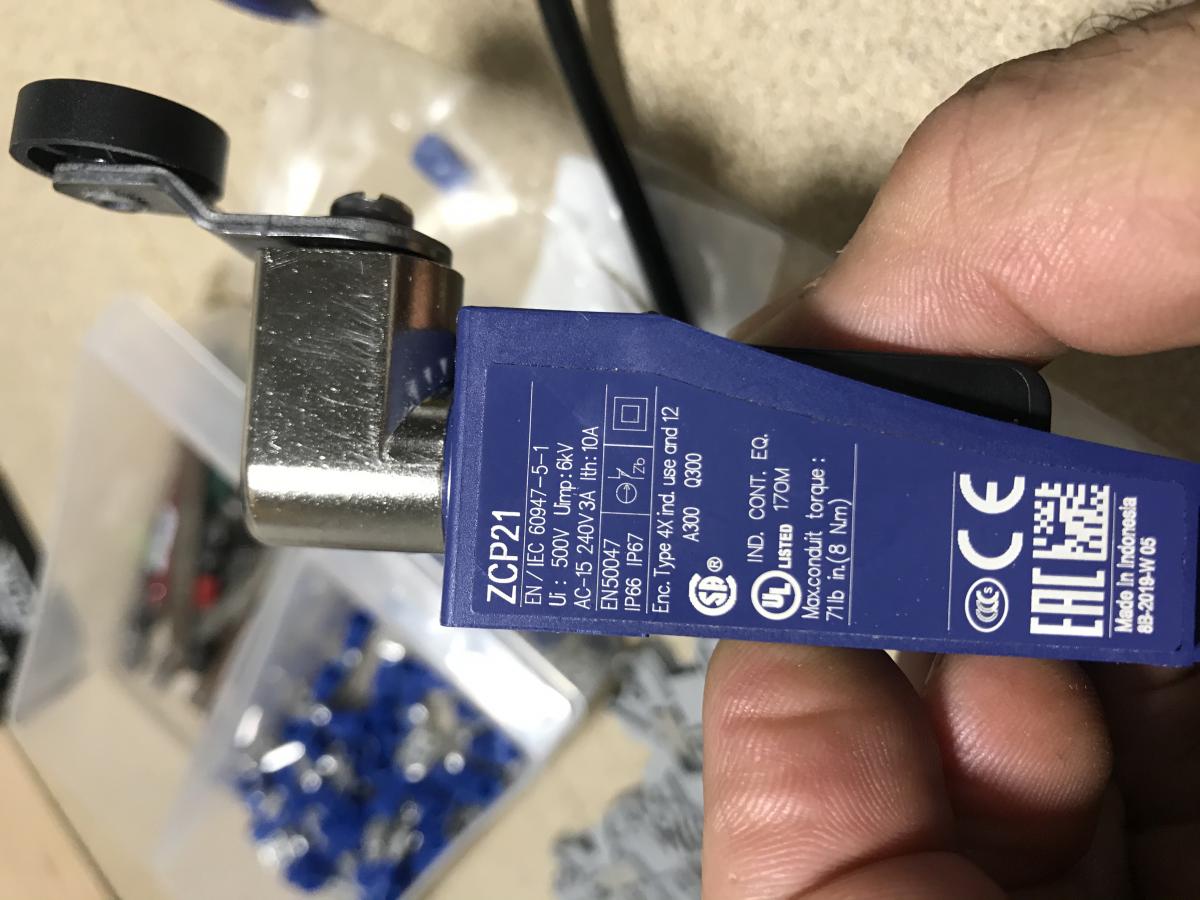

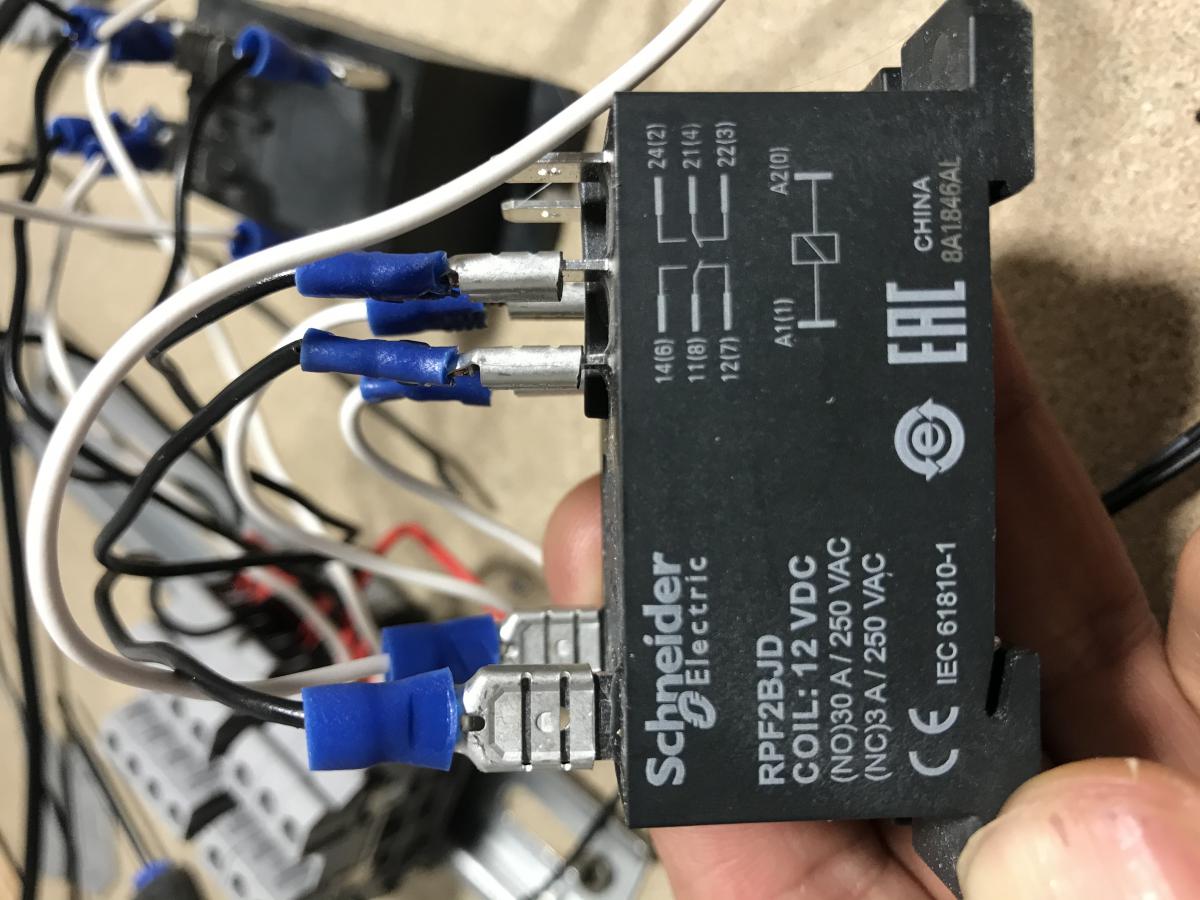

Jarrive pas à le faire revenir il sort et reviens pas je suis vraiment pas dans mon métier mais je mamuse je vous joint le schéma et les pièces en pièces jointes
Tout ça est sur le 12 volt DC Merci infiniment

[levend]

Tu as oublié les pièces jointes .

[Toolmen]

Pièces jointes

Image(s) jointe(s)

•

[Toolmen]

Voilà

Image(s) jointe(s)

•

[Toolmen]

Le dernier

[Toolmen]

Désolé

Image(s) jointe(s)

•

[levend]

A première vue, je dirais qu'il y a une erreur dans ton schéma.

Question : tu utilise un seul relais comme sur la dernière photo ?



Edit : questions supplémentaires :

Est-ce que tu as atteint le fin de course avant de le faire rentrer ?

[Toolmen]

J’ai deux relais identique il est sorti jusqu’au bout et est jamais revenu
