Aujourd'hui nous allons test le capteur de tension/courant MAX471 sur un moteur CC.

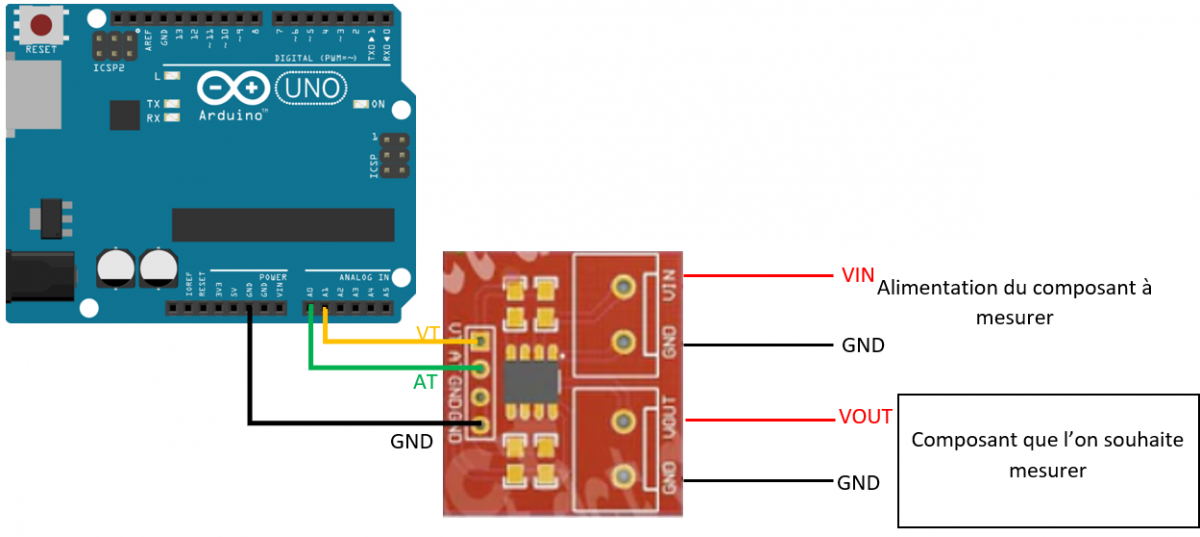

Voici le branchement proposé sur la boutique Capture branchement Capteur Couranttension.PNG

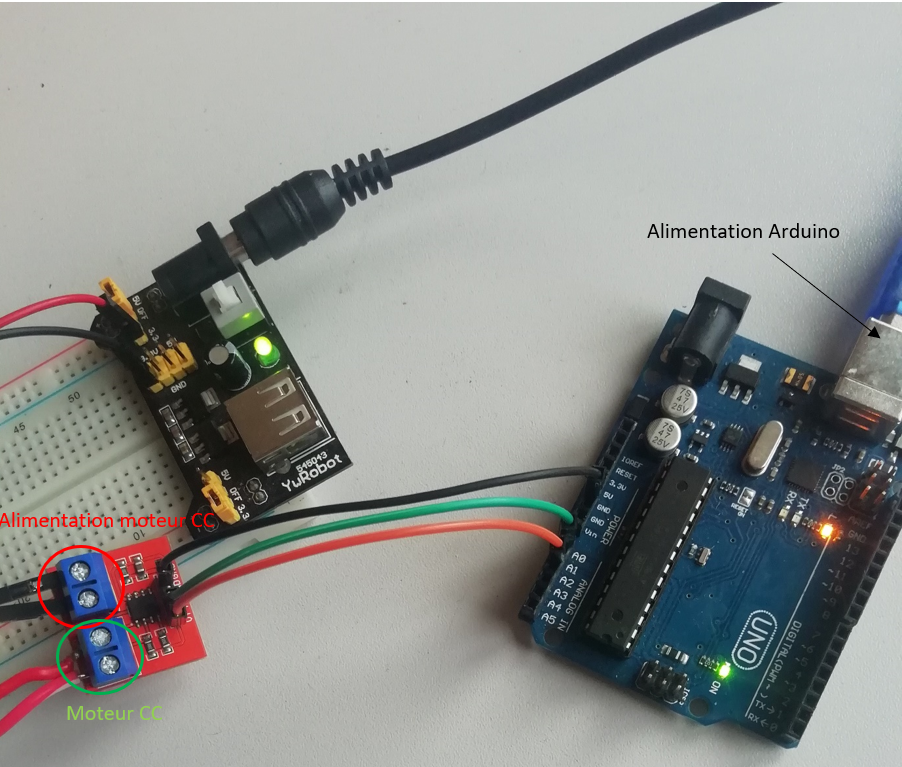

Je le réalise donc sur mon moteur.

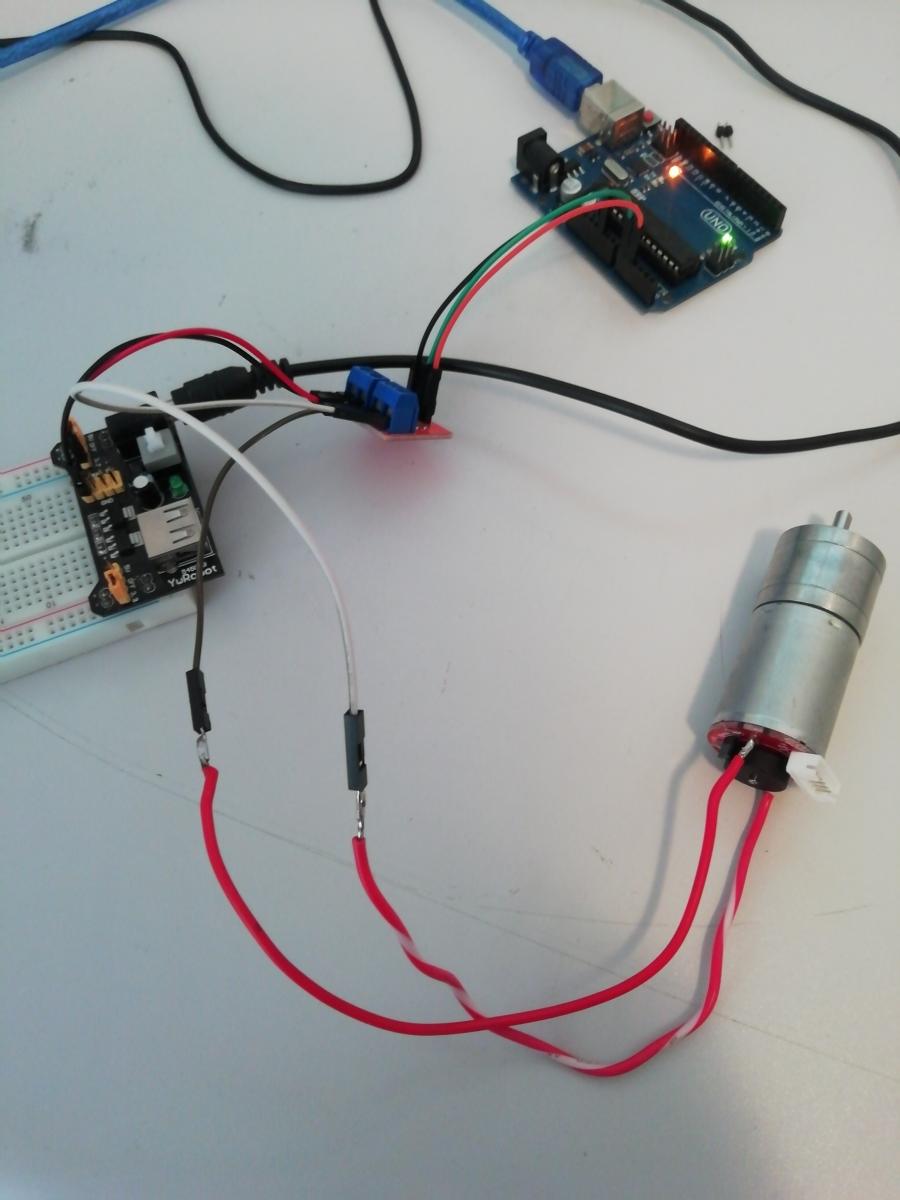

photo test moteur cc.PNG




Paramétrage du capteur

Calcul de la résolution : Tension d'alimentation Arduino/1023)(Les pins analoiques sortent une valeur codée sur 10bits).  Ici ma carte est alimentée en 5V soit 5/1023 = 0.00489

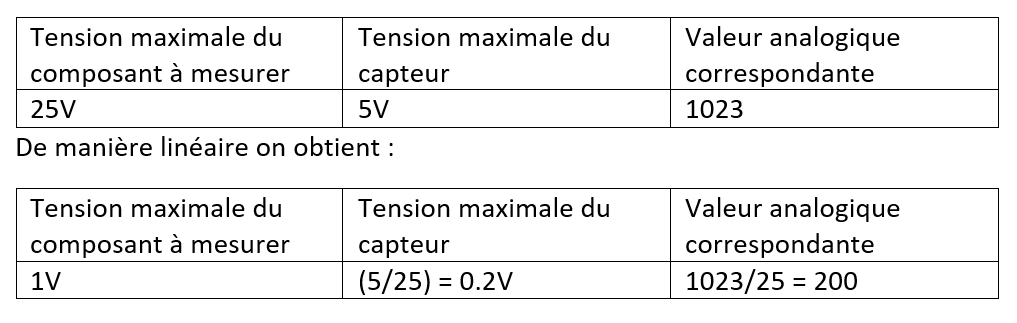

Calcul du facteur de tension :

calcul facteur courant.PNG

Calcul du facteur de courant :  VA = Valeur de courant envoyé par le capteur (voir schéma)

Calcul du courant non paramétrée : Résolution * VA

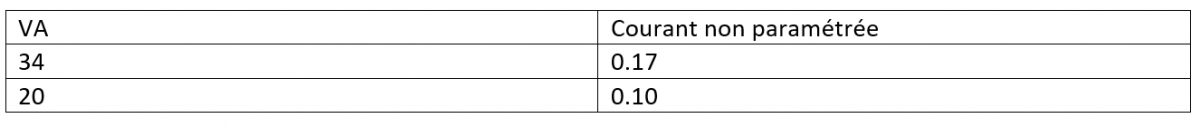

Expérimentalement : En branchant le capteur sur le moteur j'obtiens les résultats suivants:


Par le rapport : VA/(Courant non paramétrée), on obtient le coefficient souhaité pour le fonctionnement du capteur pour le moteur. (on obtient 200).



On obtient le code "paramétré" suivant  (celui fournit dans la boutique):



#2 Oracid

Oracid

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 5 778 messages
  • Gender:Male

Posté 30 janvier 2020 - 06:03

Merci pour ce test.

Peut-être pourrais-tu nous parler de l'intérêt de mesurer le courant d'un moteur ?

Dans quelle circonstance est-on amené à mesurer ce courant ?



#3 Kylzar

Kylzar

    Nouveau membre

  • Membres
  • 11 messages
  • Gender:Male

Posté 31 janvier 2020 - 10:23

Le capteur de tension peut permettre de suivre la charge d'une batterie. Pour ce qui est du courant, le courant est directement proportionnel au couple du moteur (Cm = Kc*Im, avec Cm le couple du moteur,Kc une constante de couple et Im le courant traversant ton moteur). Mesurer le courant donne donc des informations sur l'effort du moteur, et peu permettre de vérifier qu'il ne dépasse pas sa plage de courant maximum.



#4 Kylzar

Kylzar

    Nouveau membre

  • Membres
  • 11 messages
  • Gender:Male

Posté 05 février 2020 - 02:45

Par exemple, lors d'un nouveau projet où j'utilise des pompes, j'ai pû mesurer la consommation en courant de ma pompe en fonction de sa charge...
