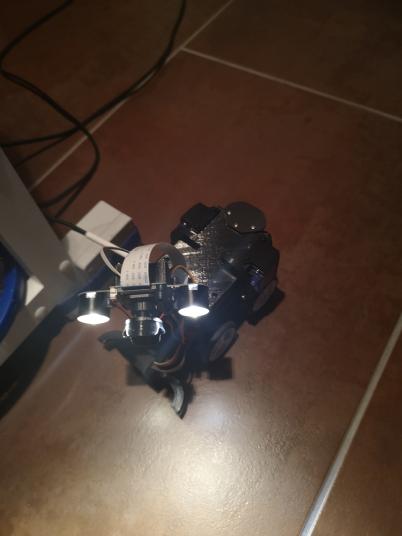

Modification leds IR en leds blanches








Il suffit de dessoudé la led IR et de la remplacer par cette led 1w https://fr.aliexpres....c0752e0elEUHHz

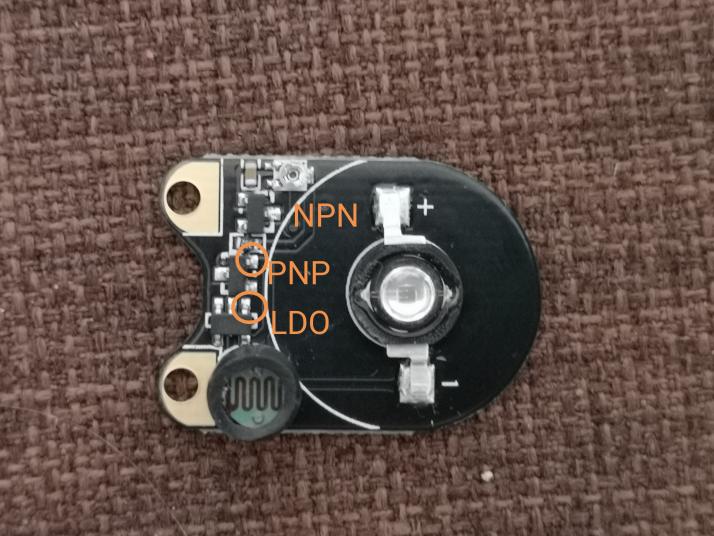

1. Reliez ensemble les 2 broches de la photo à l'aide d'un petit fil. Utilisez une loupe et un flux de soudure. ( Permet d'avoir avoir une tension de 3.3v  dans la led, bypass du régulateur 2.5v, désactive également la protection de surchauffe)




2. Dessoudez et pliez les deux broches de la LED IR

3. Retournez le module et chauffez le pad central à l'arrière pour dessouder le boîtier LED IR. Utilisez une pince à épiler pour tirer doucement sur le boîtier LED IR.

4. Ajouter un peu de flux sur le pad central avant

5. Placez une nouvelle LED et soudez les deux broches de la nouvelle LED au module

6. Chauffer le pad central à l'arrière pour souder le nouveau boîtier LED au coussin central avant. (max 5 s)









Merci à Firened pour ce hack :)



Page Facebook : https://www.facebook...appartelier2.0/
Page Twitter :  https://twitter.com/2Appartelier (bateau seulement)
Boutique Robot-Maker : https://www.robot-ma...er-20/produits/

Besoin d'une impression 3D grand format ? Contactez moi !



#2 firened

firened

    Nouveau membre

  • Membres
  • 26 messages
  • Gender:Male

Posté 13 juillet 2020 - 01:36

thanks for the writeup Microrupteur! :)

in case someone finds this useful, here is the schematic of the original circuit:

#3 firened

firened

    Nouveau membre

  • Membres
  • 26 messages
  • Gender:Male

Posté 13 juillet 2021 - 07:57

instructions in English:
1. bridge the 2 circled pins from the photo together using a small wire or wirewrap. use a magnifying glass and solder flux.
2. unsolder and bend both pins of the IR LED
3. turn module upside down, and heat the center pad on the backside to unsolder the IR LED case. use tweezer to gently pull on the IR LED case.

4. add some flux to the front center pad
5. place new LED and solder both pins of the new LED to the module
6. heat center pad on the backside to solder the new LED case to the front center pad. (max 5s)

backside looks like this:

additional notes:
the white LED uses a similar current to the IR LED. i suggest turning the potentiometer and checking if it hets hot after 5min. it should only get warm.
3.3V is enough for all LED colors

by bridging the 2 pins on the photo above, it uses the 3.3V from the camera module instead of only 2.5V.

3W White LEDs like this:
https://a.aliexpress.com/_BTEedY
