Montage branchements pour imprimante 3D Geeetech Prusa I3 Pro W

imprimante 3D Geeetech Prusa

  • Veuillez vous connecter pour répondre
7 réponses à ce sujet

#1 Tony

Tony

    Nouveau membre

  • Membres
  • 20 messages

Posté 01 décembre 2021 - 11:31

Bonjour,

J'ai acheté une imprimante 3D Geeetech Prusa I3 Pro W.
Je l'ai monté sans problème avec un tuto en ligne, mais le tuto ne montre pas les câblages électriques.
Donc je suis coincé pour les branchements électriques.
Je cherche un plan, une photo, un tuto pour avoir un modèle pour les branchements.

Merci.
Cordialement.



#2 Ludovic Dille

Ludovic Dille

    Habitué

  • Membres
  • PipPip
  • 181 messages
  • Gender:Male
  • Location:Belgique
  • Interests:Robotique, électronique, embarqué, informatique, ...

Posté 04 décembre 2021 - 07:06

Hello,

Normalement si tu regardes ta carte de contrôle, il devrait y avoir des indications sur quoi doit être branché (motor X, motor Y, Hot end,...) donc tu peux déjà voir si tu arrives à identifier pas mal de tes cablâges :)

Ludo



#3 Tony

Tony

    Nouveau membre

  • Membres
  • 20 messages

Posté 04 décembre 2021 - 10:50

Bonjour Ludovic,

Oui, c'est vrai, mais tout n'est pas écrit, et j'ai peur de me tromper, et de faire des dégâts des les réseaux.

Tony



#4 Ludovic Dille

Ludovic Dille

    Habitué

  • Membres
  • PipPip
  • 181 messages
  • Gender:Male
  • Location:Belgique
  • Interests:Robotique, électronique, embarqué, informatique, ...

Posté 05 décembre 2021 - 12:54

Et bien hésite pas à poster une photo de la carte et de la liste des éléments à brancher pour pour qu'on puisse t'aider:)

Ludo



#5 Tony

Tony

    Nouveau membre

  • Membres
  • 20 messages

Posté 05 décembre 2021 - 08:39

Merci pour ta réponse. Voici une photo du circuit imprimé. J'espère que cela sera visible.

Image(s) jointe(s)

  • 20211127_192549(1) (Petit).jpg


#6 Ludovic Dille

Ludovic Dille

    Habitué

  • Membres
  • PipPip
  • 181 messages
  • Gender:Male
  • Location:Belgique
  • Interests:Robotique, électronique, embarqué, informatique, ...

Posté 05 décembre 2021 - 11:25

Je t'avoue que comme ça va être compliqué de lire quoi que ce soit sur ta carte :)




#7 Melmet

Melmet

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 1 413 messages
  • Gender:Male
  • Location:Saint-Sozy (46200)

Posté 06 décembre 2021 - 06:47

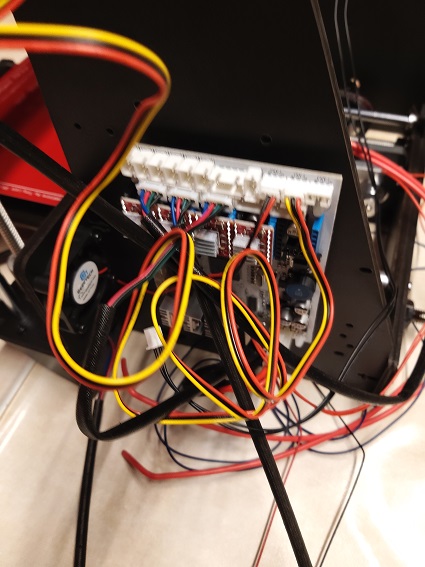

Salut, voila la solution j'espere.


Ne demande jamais à un robot de faire ce que tu peux faire toi même. :nono: :laugh1:


#8 Tony

Tony

    Nouveau membre

  • Membres
  • 20 messages

Posté 06 décembre 2021 - 10:14

Salut,

Super c'est exactement ce que je cherchais, la photo avec tous les branchements.


Merci.
