J'ai effectuer le test unitaire de l'écran [ST7789 135x240], cet écran est alimenter en 3.3V et communique avec le protocole SPI.
VCC (écran) -> Alim 3,3V ->3,3V(Wemos D1 Mini Pro)
GND (écran) -> Ground ->GND (Wemos D1 Mini Pro)
CS (écran) -> Port Digital ->D2 (Wemos D1 Mini Pro)
DC (écran) -> Port Digital ->D1 (Wemos D1 Mini Pro)
RES (écran) -> Port Digital ->D0 (Wemos D1 Mini Pro)
SCL (écran) -> Port Clock ->D5 (Wemos D1 Mini Pro)
SDA (écran) -> Port MOSI ->D7 (Wemos D1 Mini Pro)
Voici un code de test applicable avec un Wemos D1 Mini Pro:
ATTENTION à bien installer les Librairies c'est crucial au bon fonctionnement du programme
Ce code a été effectuer sur un autre IDE qu'Arduino donc dans le cas où vous etes sur l'IDE d'arduino il faudra enlever l' include <arduino.h>

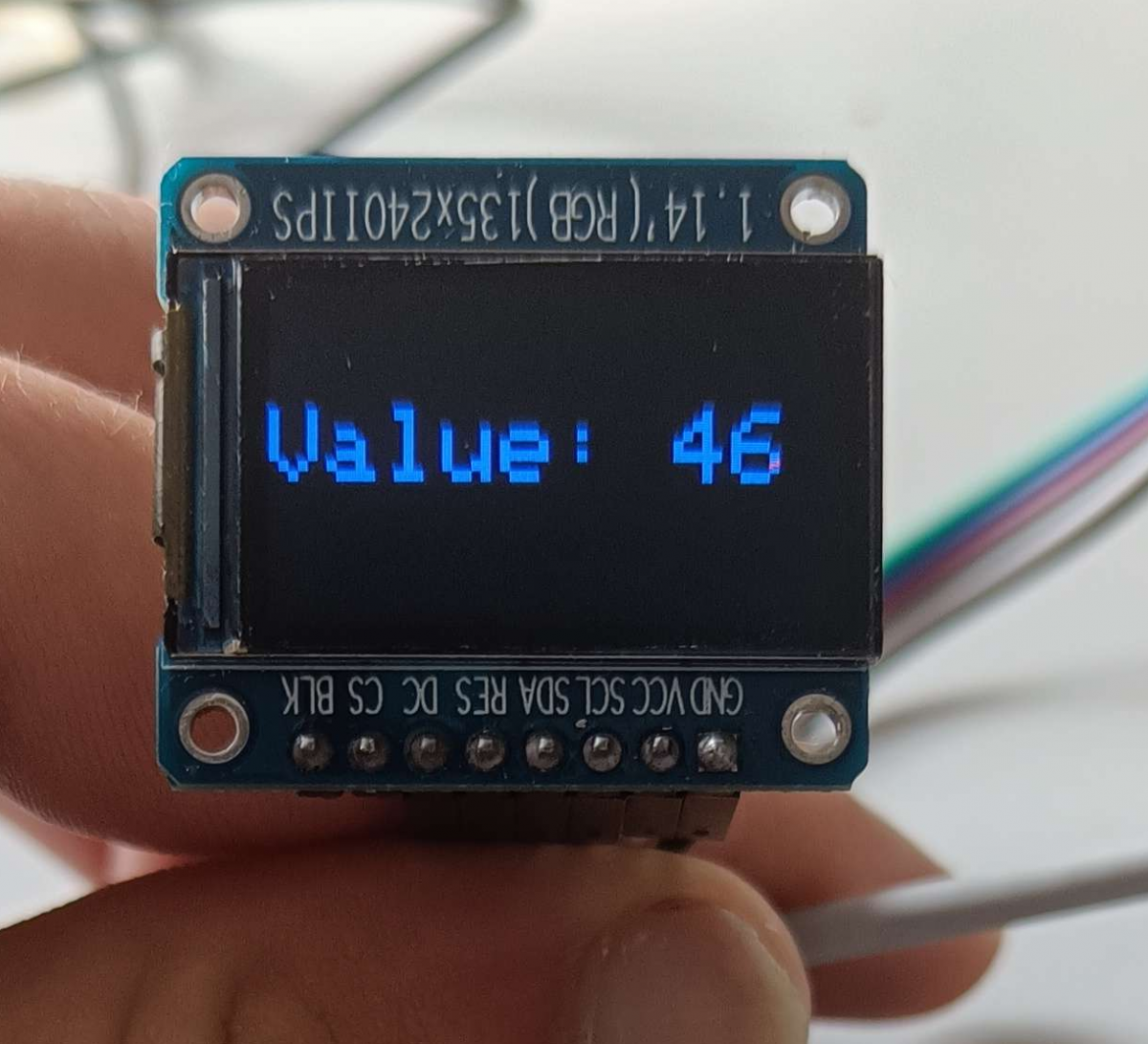

Le code suivant devrait pouvoir afficher quelque chose comme ça:

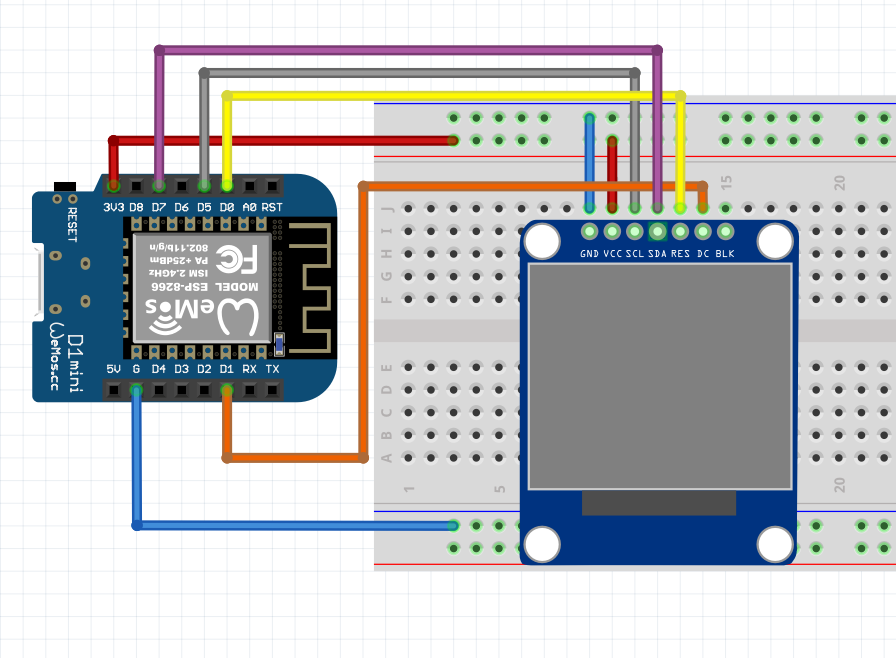

voici les branchements malheureusement je n'ai pas trouvé de moyen d'ajouter le CS il faut le branché si vous souhaitez être sur du bon fonctionnement :
Bonne continuation,
Varask
