Mouvement d'oiseau


33 réponses à ce sujet

#1 marchombre

marchombre

    Nouveau membre

  • Membres
  • 26 messages
  • Gender:Male

Posté 12 septembre 2010 - 11:54

Bonjours,
Je suis en premiére s et dans le cadre des TPE j'ai pour projet de faire a la facon de Leonard de vince un "oiseau volant", I-birt mais voila j'ai modeliser sous solid work et les ailes ne batte pas en même temps. Je mis attendais un peu mais auriez vous une idée comment résoudre ce prb ?

P.S: voici a peu prét mon montage: http://img514.imageshack.us/i/oiseau.png/

#2 Esprit

Esprit

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 1 503 messages
  • Gender:Male
  • Location:Belgique
  • Interests:La robotique !

Posté 12 septembre 2010 - 12:11

Bonjour.

J'ai envie de dire : normal.
(*ZIP*)


[edit : je supprime les bêtises que j'ai dites, en répondant trop rapidemment..

Esprit
*Rêve d'en caser un dans un robot*


#3 marchombre

marchombre

    Nouveau membre

  • Membres
  • 26 messages
  • Gender:Male

Posté 12 septembre 2010 - 12:14

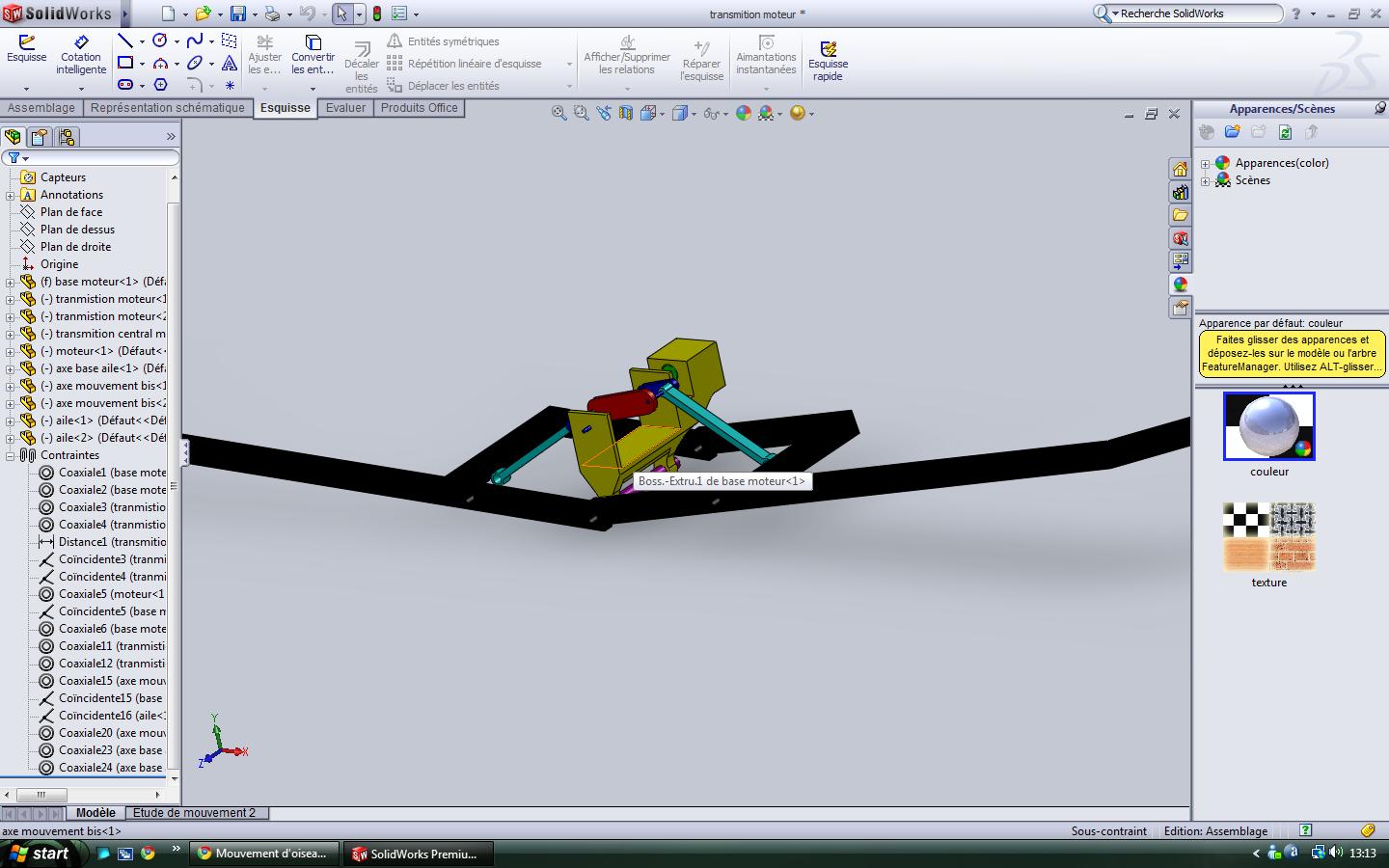

oui, c'est pour sa que j'ai modifié le montage :

Image(s) jointe(s)

  • Sans titre.jpg


#4 Esprit

Esprit

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 1 503 messages
  • Gender:Male
  • Location:Belgique
  • Interests:La robotique !

Posté 12 septembre 2010 - 12:30

oui, c'est pour sa que j'ai modifié le montage :


Ce n'est toujours pas bon...
Je réfléchis un peu plus sérieusement cette fois, je reviens avec un petit schéma dans pas longtemps.

[edit : J'ai mis les schémas en "images" parce que ça se déformait quand je postais...
[edit2 : Correction des schémas (j'avais laissé l'axe central... Ça n'aurait pas bien marché...)
[edit3 : Je vire les schémas que j'ai fais... Réfléchir en postant c'est un mauvais plan.

Esprit
*Rêve d'en caser un dans un robot*


#5 marchombre

marchombre

    Nouveau membre

  • Membres
  • 26 messages
  • Gender:Male

Posté 12 septembre 2010 - 01:04

Comment sa en image ? XD je vais trés peu sur le forum ^^'

#6 marchombre

marchombre

    Nouveau membre

  • Membres
  • 26 messages
  • Gender:Male

Posté 12 septembre 2010 - 01:07

a j'ai compris mettre tout sur le même axe ? celui qui est en dessous faire en sorte qu'il soit au méne centre?

#7 Esprit

Esprit

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 1 503 messages
  • Gender:Male
  • Location:Belgique
  • Interests:La robotique !

Posté 12 septembre 2010 - 01:14

J'ai écris beaucoup de bêtises au post d'avant. J'ai mis des schéma mais ils n'étaient pas bon, donc j'ai tout viré.
Et j'ai fais un dessin à la main que voici :

Image IPB
(cliquer pour agrandir.)

On voit ici le moteur (que j'ai centré).
Il y a une série de roues dentées. Tu dois avoir deux rotations contraires pour que les ailes bougent en même temps.

Est-ce que tu comprends mon schéma ? Sinon, j'explique plus en détails...


Sinon, il y a la fonction "modifier" (ou éditer) qui permet de pas écrire plusieurs messages à la suite. Ça permet d'avoir plus de clarté dans le forum. ;)

Esprit
*Rêve d'en caser un dans un robot*


#8 marchombre

marchombre

    Nouveau membre

  • Membres
  • 26 messages
  • Gender:Male

Posté 12 septembre 2010 - 01:17

ok je l'ai compris sauf un truc:
Sa serai pas plus simple que la roue verte soit enmener directement par la roue d'entré du moteur ?

#9 Esprit

Esprit

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 1 503 messages
  • Gender:Male
  • Location:Belgique
  • Interests:La robotique !

Posté 12 septembre 2010 - 01:25

Un des problèmes pour un mobile volant, c'est l'équilibre. (S'il a plus de poid d'un côté, il va pencher dans tous les cas..)

Du coup, j'ai centré le moteur par rapport aux deux axes des ailes.
Maintenant, je te donne des pistes et je te propose des idées. A toi d'adapter comme bon te semble. ^_^

Et si la roue verte était entrainée de la même façon que la roue rouge (directement sur le moteur), les deux axes tourneraient dans le même sens. Et donc, ça ne changerait rien à ton problème de départ !

Esprit
*Rêve d'en caser un dans un robot*


#10 marchombre

marchombre

    Nouveau membre

  • Membres
  • 26 messages
  • Gender:Male

Posté 12 septembre 2010 - 01:27

Merci de ton aider trés importante =D avec sa j'ai un problème de moins.

#11 Esprit

Esprit

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 1 503 messages
  • Gender:Male
  • Location:Belgique
  • Interests:La robotique !

Posté 12 septembre 2010 - 01:29

Avec plaisir !

Et même si tu ne rencontres plus de problèmes, n'hésite pas à venir nous montrer tes avancées !

Esprit
*Rêve d'en caser un dans un robot*


#12 marchombre

marchombre

    Nouveau membre

  • Membres
  • 26 messages
  • Gender:Male

Posté 12 septembre 2010 - 02:05

ba les problémes serons résolu par le groupe de 5 qu'on est censer étre hors je fait casi tout le boulot =D je montrerai ma transmition une fois fini avec une anim si possible

#13 Esprit

Esprit

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 1 503 messages
  • Gender:Male
  • Location:Belgique
  • Interests:La robotique !

Posté 12 septembre 2010 - 02:41

Sans vouloir te vexer, faire les dessins c'est loin d'être le gros du boulot.

Après il y a le premier prototypes à construire, des tests à faire, des améliorations, ... Ils auront surement le temps de faire des choses. Et si jamais, rappelle toi que tu le fais pour toi ! S'ils veulent pas bosser, avance sans eux.

Esprit
*Rêve d'en caser un dans un robot*


#14 marchombre

marchombre

    Nouveau membre

  • Membres
  • 26 messages
  • Gender:Male

Posté 12 septembre 2010 - 03:07

oui c'est pour sa merci =D
a oui j'ai compris pk tu n'a pas mis les 2 en lien car sinon j'ai une aile qui se trouve dans la position basse avant l'autre. je continu a poffiner.

#15 marchombre

marchombre

    Nouveau membre

  • Membres
  • 26 messages
  • Gender:Male

Posté 12 septembre 2010 - 03:38

vla fini enfin jsute un petit trou entre les engrenage XD

#16 marchombre

marchombre

    Nouveau membre

  • Membres
  • 26 messages
  • Gender:Male

Posté 12 septembre 2010 - 03:40

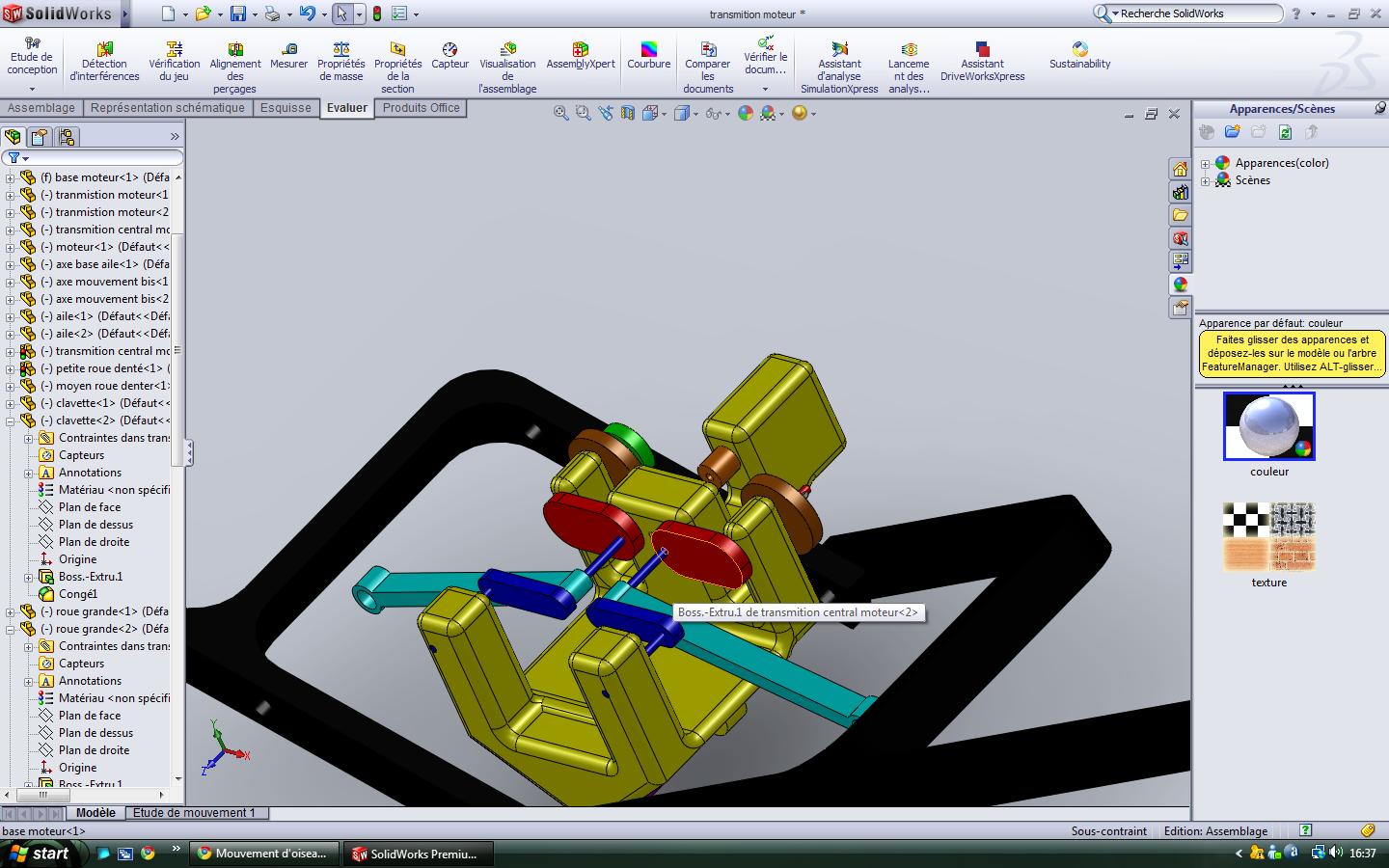

vla ^^

Image(s) jointe(s)

  • Sans titre.jpg


#17 marchombre

marchombre

    Nouveau membre

  • Membres
  • 26 messages
  • Gender:Male

Posté 12 septembre 2010 - 03:51

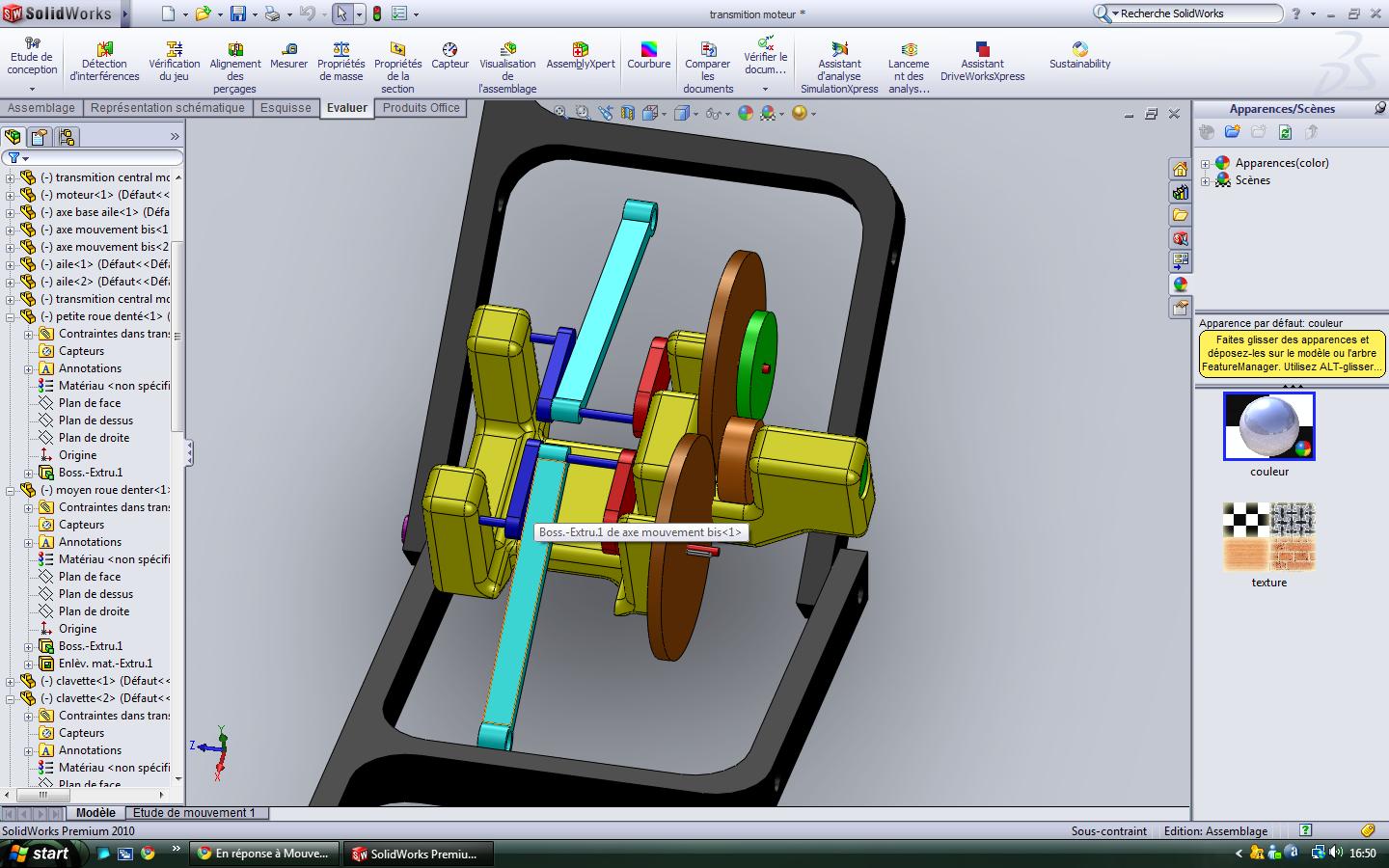

j'ia boucher le trou entre mes roue denter mais j'ateint 4 com de dimatre donc sa fait des oreilles de mickey

Image(s) jointe(s)

  • Sans titre.jpg


#18 marchombre

marchombre

    Nouveau membre

  • Membres
  • 26 messages
  • Gender:Male

Posté 12 septembre 2010 - 03:57

le moteur que j'avais l'intension d'utiliser ne pourra jamais fait tourner sa !! il est pas asser puissant!!!
http://www.solarbotics.com/products/rpm2/

#19 marchombre

marchombre

    Nouveau membre

  • Membres
  • 26 messages
  • Gender:Male

Posté 12 septembre 2010 - 04:48

bon voici mon second probléme comment le faire avancer? les aile font une force vers le haut et le bas et donc "stabilise" l'appareil en vol. j'ai pas trop envie de mettre une helice devant pour le faire avancer le m'ecarterai trop de mon point de départ qui est l'oiseau volant de Leonard de vince. Mon grand pére me propose de pencher les aile vers l'avant : ok mais comment intergréer a mon systéme ,que vous avez vu précedement, le moyen de faire pencher les aile quand le bouton haut de la manette de commande est pousser ?

#20 galactus

galactus

    Habitué

  • Membres
  • PipPip
  • 157 messages

Posté 12 septembre 2010 - 08:28

avec ce montage,tu gère juste un seul mouvement des ailes...
hors,tu ne prend pas en compte la portance.
une aile fait un mouvement sinusoïdale pas un triangulaire.
et tu as un ratio volume d'air/vitesse de poussée qui définit si l'oiseau accélère ou freine en fonction de l'etape a n-1

tiens un petit peu de lecture :)
http://ovirc1.free.fr/LE%20VOL%20NATUREL.htm
ps: désolé de foutre la merde ^^
