7 réponses à ce sujet

[Amurys]

Bonsoir,

Ca y est, j'ai tout ce qu'il faut pour me lancer dans l'aventure Cocotix ! :D

J'ai commencé à travailler les bases de l'électronique il y a quelques semaines, je pense construire d'ici deux jours le Cocotix V2. :)
Cependant, j'ai encore quelques soucis pour comprendre les schémas électroniques.

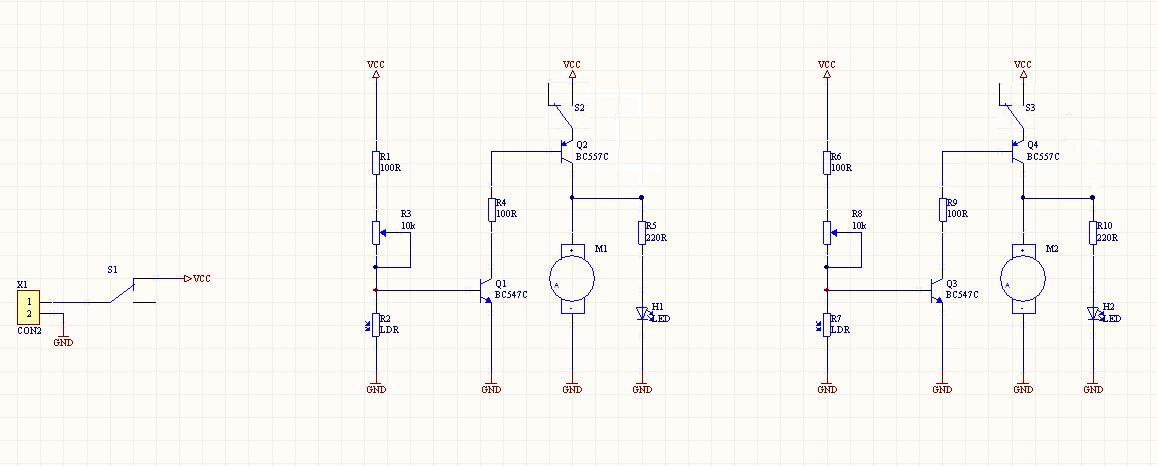

Ici (http://www.robot-maker.com/image/images/5phxctzio4.jpg), je voix chaque fois GND et VCC (ça, j'ai bien compris ce que c'était).
Mais selon le schéma, la sortie GND se divise en 4 parties de chaque côté, donc en 8 parties ? Donc, il y a 8 branches en parallèle, c'est bien ça ?
Idem, il y a bien 2 branches de chaque côté qui reviennent au VCC, donc 4 branches en tout ?

Désolé si mes questions sont mal formulées et/ou si elles ont des réponses évidentes, mais il faut un début à tout. ^^'

C'est la seule question que j'ai en tête pour l'instant, je posterai les autres au fur et à mesure qu'elles me reviennent. ;)




Merci d'avance pour votre réponse,
Amurys

[miky-mike]

Voila un dessin pour mieux comprendre


Tien c'est pas mal de mettre une photo en secret quand elle est trop grande, ça permet de ne pas explosé la fenêtre, bon a savoir...

[Amurys]

Oh, super, pile ce qui me fallait. :)

Merci, Miky ! :D



Amurys

[Amurys]

Hop ! Nouvelle petite question. :)

Pour les microrupteurs... Comment dois-je les brancher ? :s
Je ne les vois pas sur le schéma électronique...

Quelle sortie dois-je relier à quel fil ?
C ? NC ? NO ?



Merci pour votre réponse,
Amurys

[miky-mike]

Regarde la http://www.robotix.fr/composant-les-microrupteurs-chapitre-53-comment-fonctionnent-ils.html

Sinon

[Amurys]

Donc, le NC n'est relié à rien selon ce schéma ?
Parce que sur le tuto, il est mis : "Le courant circule donc de "C" à "NO" ou plutôt, il ne circule plus, puisque "NO n'est branché à aucun fil".". :s

Merci de m'aider. ;)

Amurys

[miky-mike]

Mouai la phrase n'est pas super bien tournée, tu as compris NC n'est relier a rien suivent le schéma

[Amurys]

Ah, super, merci beaucoup. :D


Bonne soirée,
Amurys
