Mouvement de va-et-vient programmable dans le temps


5 réponses à ce sujet

#1 Le Canadien

Le Canadien

    Nouveau membre

  • Membres
  • 3 messages

Posté 05 décembre 2014 - 03:42

Bonjour à tous,

je connais très peu l'électronique et je sollicite votre aide pour résoudre un problème qui m'apparaît complexe, mais qui, je l'espère, sera simple pour vous.

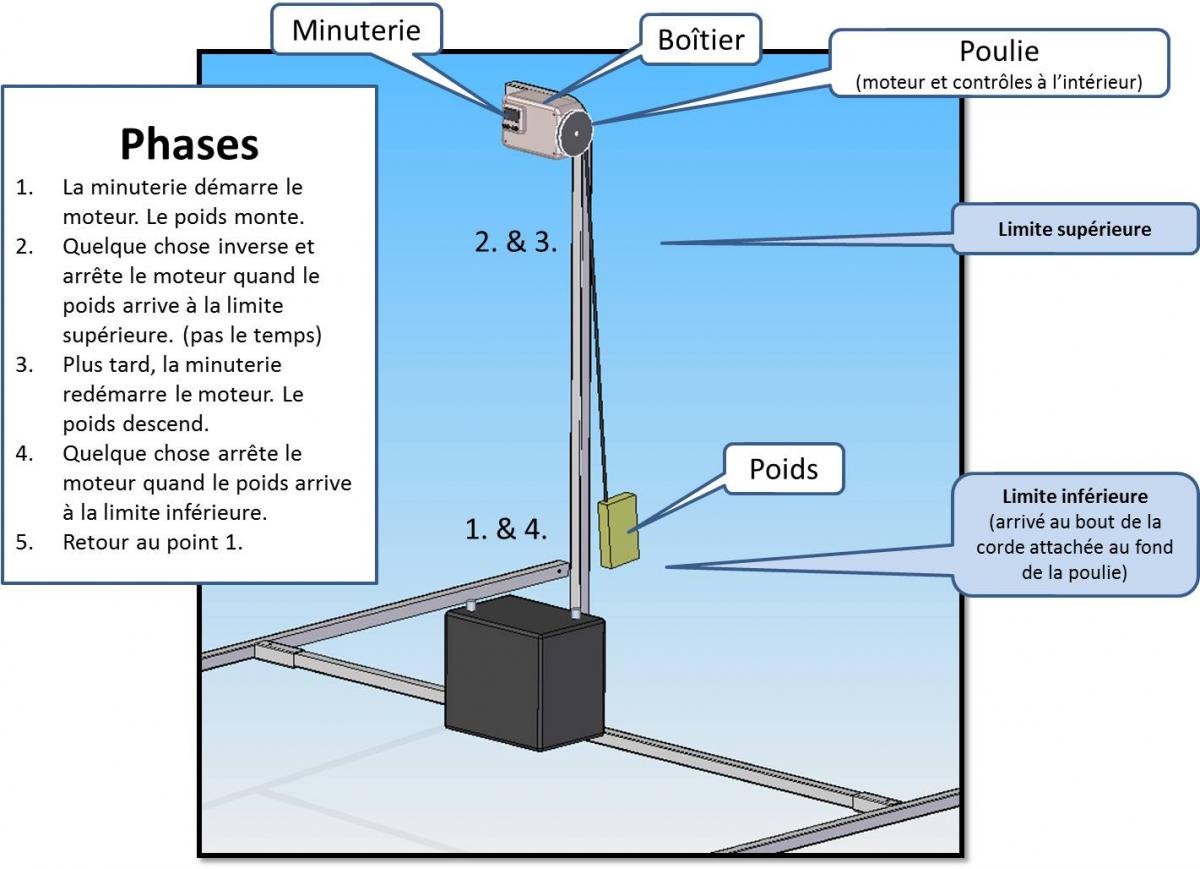

Ci-joint le lien pour une image qui décrit bien le projet:

http://screencast.com/t/hoL55tYTd



Comment et avec quels éléments peut-on faire un contrôle qui fait ce qui est décrit dans l'image ?

  • Il faut que la minuterie soit  programmable pour quelques exécutions chaque jour
  • Le temps ne peut être utilisé pour déterminer la longueur de la course parce que la variation de la charge de la batterie (12v) provoquerait des longueurs de course variables.
  • Le moteur: 12v, DC, 30 rév / min
  • La poulie: 75 mm de dia
  • Le poids: 1 kg
  • Le tout doit se faire pour un coût minimum parce qu'on aimerait commercialiser l'invention dans laquelle s'intégrera cette mécanique et vendre à un prix raisonnable.

Merci de votre aide et surtout de votre savoir-faire !






#2 Taupiot_Jr

Taupiot_Jr

    Habitué

  • Membres
  • PipPip
  • 232 messages
  • Gender:Male

Posté 05 décembre 2014 - 05:26

Hello,

Pour les fins de courses tu peux regarder du côté des contacts Reed ;)

Après au niveau électronique, vu que vous êtes débutants commencez par travailler avec une Arduino. Ça vous permettra de comprendre comment coder sans trop vous casser la tête. Pour contrôler le moteur il vous faut un pont-H.

Une fois que le prototype est maîtrisé, vous pourrez passer à la réalisation d'un petit PCB adapté à votre montage et par conséquent à moindre coût ;)



#3 Le Canadien

Le Canadien

    Nouveau membre

  • Membres
  • 3 messages

Posté 05 décembre 2014 - 07:01

Merci,

bonne idée de procéder par étape.

Par pont H tu entends un interrupteur à 6 contacts ?

Qu'est-ce qu'un PCB ?



#4 Piquillos64

Piquillos64

    Nouveau membre

  • Membres
  • 23 messages
  • Gender:Male
  • Location:Biarritz
  • Interests:Electronique, programmation C/C++, robotique, mécanique.

Posté 05 décembre 2014 - 11:24

Bonjour,



Un pont en H est un ensemble de transistors disposés en H permettant de faire circuler un courant dans un sens ou dans un autre en fonction des permutations diagonales des transistors.

Un PCB est une carte électronique.

Comment programmes tu la minuterie? par un clavier? Sans fil?

As-tu dimensionné toute la partie méca?

La partie elec est vraiment simple à réaliser. As-tu des contraintes de dimensionnement de l'ensemble électronique?



#5 Taupiot_Jr

Taupiot_Jr

    Habitué

  • Membres
  • PipPip
  • 232 messages
  • Gender:Male

Posté 06 décembre 2014 - 02:42

Fais une recherche sur Google, tu auras de bons exemples et tutoriels sur le Pont-H ;)

Oui PCB = Printed Circuit Board ce qui équivaut à circuit imprimé.

La minuterie dois pouvoir être modifiée chaque jour? Ou vous souhaitez programmer un certain nombre de mouvements qui n'a pas besoin d'être modifié une fois installé?

#6 Le Canadien

Le Canadien

    Nouveau membre

  • Membres
  • 3 messages

Posté 06 décembre 2014 - 02:46

La minuterie devra être programmée par l'utilisateur, directement sur la boîte, disons une fois par semaine, pour quelques événements par jour.

J'ai vu des minuterie avec un petit écran et quelques boutons qui semblaient faire l'affaire sur le net pour environ 7$.

Peut-on faire mieux avec des pièces?



J'ai trouvé un moteur, décrit ci-haut, qui fait environ 30mm de diam. par 100mm.

Je cherche encore un boîtier d.environ 150mm x 100 mm x 75mm étanche dans lequel je pourrais visser.



Pour la partie élec, j'aurais besoin d'un schéma qui m'aiderais à comprendre ce que ça prend pour faire marcher la méca.
