Interrupteur crépusculaire V2 (hyper simple)

Posté par alex93 on juil. 20 2011 04:20

  • Schéma proposé par Alex934.

    ok Ce schéma est certifié "Testé et approuvé" par son auteur.


    Description


    Cette version comparé à la première (Cf l'autre schéma) nécessite que 3 composants, à savoir :
    -un transistor 2N3904
    -un phototransistor
    -une résistance de 22K a 100K
    -et bien-sûr relais, leds ou ce que vous voulez...

    Le schéma quand a lui, reste très facile, et s'adresse aussi bien aux débutants qu'aux plus expérimentés.


    Schéma


    Image IPB

    Explication


    Petit récapitulatif:
    L'interrupteur crépusculaire permet à la tombée de la nuit ou de la lumière ambiante de mettre sous tension une charge.

    Dans notre cas, lorsque il n'y a pas assez de lumière, la led s'allume.
    Vous pouvez fixer le seuil de luminosité grâce a la résistance.
    Il est bien sur possible de remplacer la led par un transistor et un relais de sorte de commander l'éclairage de jardin ou autre...


    Voilà Image IPB

    By Alex
  • Led pulse
    Posté 20 juil. 2011
    Schéma proposé par Alex934.

    ok Ce schéma est certifié "Testé et approuvé" par son auteur.


    Description


    Un simple LM358, et voilà vos leds qui clignotent en même rythme de votre musique !

    Schéma


    Image IPB

    Explication


    Rien de bien particulier à dire,nous faisons appel ici a un petit AOP (LM358). Vous pouvez le brancher soit sur un haut parleur d'une enceinte (chaine hifi & Cie...) ou bien le brancher sur un jack ...

    Voila,bon bricolage Image IPB .

    By Alex934
  • Interupteur crépusculaire
    Posté 20 juil. 2011
    chéma proposé par Alex934.

    ok Ce schéma est certifié "Testé et approuvé" par son auteur.


    Description


    Ce montage a pour objectif de de mettre sous tension un circuit lorsque le seuil de luminosité (réglé par le potentiomètre) est atteint.

    Schéma


    (Cliquez sur l'image pour agrandir le schéma)

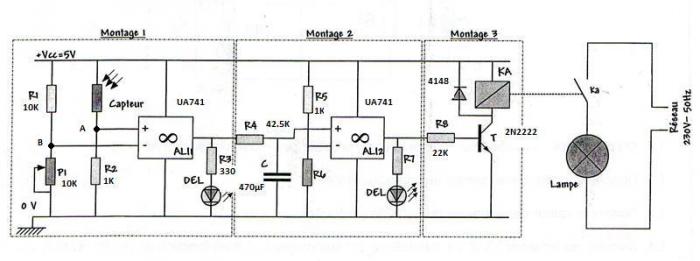

    Image IPB

    Explication


    Nous observons sur le schéma 3 parties :

    -La première partie va à l'aide d'un comparateur UA741 comparer la tension issue du pont diviseur entre la résistance et le potentiomètre, et le pont diviseur de tension entre la LDR et la résistance.
    Si VA
    -La deuxième partie sert à ajouter une temporisation pour éviter tout obstacles devant la photorésistance...

    -La dernière partie sert à amplifier la sortie du comparateur avec d'abord un transistor puis un relais,vous pourrez alors mettre ce que vous voulez a la sortie (éclairage,moteur...)

    Bon bricolage Image IPB .
