Le p'tit robot Bob de Path [Complet]

devoirs de vacances

  • Veuillez vous connecter pour répondre
29 réponses à ce sujet

#1 Path

Path

    Made By Humans

  • Modérateur
  • PipPipPipPipPip
  • 2 504 messages
  • Gender:Male
  • Location:Paris

Posté 07 juillet 2016 - 12:31

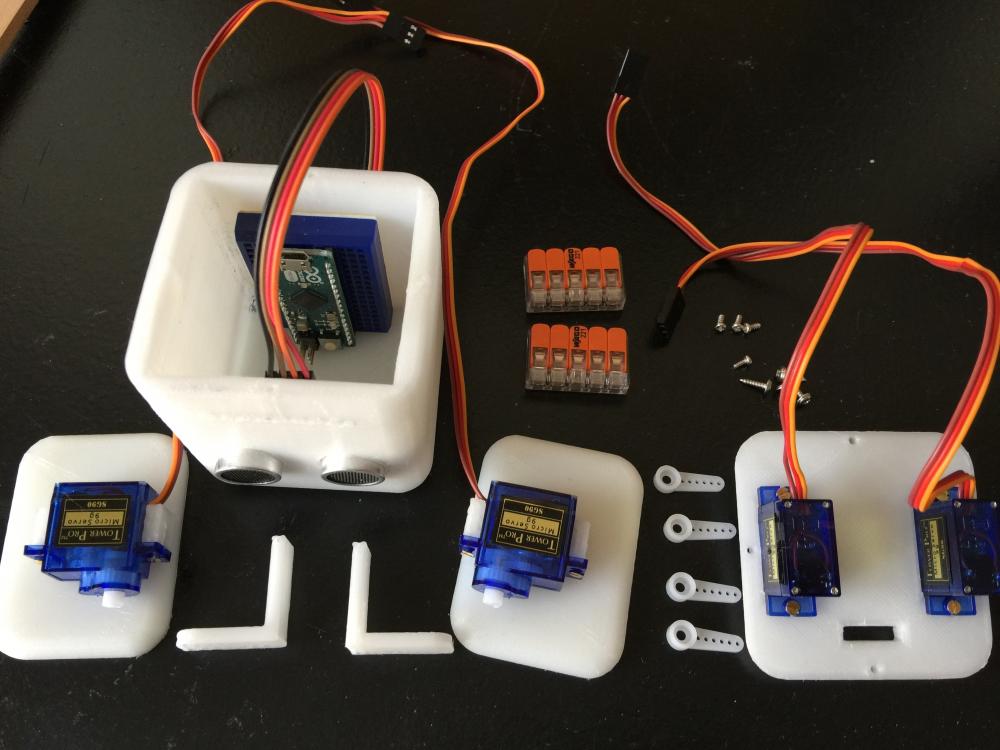

@JEF, @Guigz, Je me suis aussi lancé dans un petit Bob.

  • 4 servo
  • un arduino micro
  • un capteur ultra-son sr04 (J'ai dépouillé celui de Ash)

J'imprime ce Bob : http://www.thingiverse.com/thing:43708




Et je commence à vouloir programmer l'arduino micro. Et ... impossible de voir l'arduino sur le port usb. Le port série USB est grisé.



C'est un arduino officiel, normalement le bootloader est dessus, si je ne dis pas de bêtise.



Si j'en crois la doc, il n'y a rien à faire pour que ce soit reconnu  : https://www.arduino....noLeonardoMicro. On y apprend que le micro n'a qu'un microcontroler (contrairement au uno et au mega). Bien, si on reset, ça coupe la liaison série usb. Ok noté. Mais ça n'explique pas.

Cela ressemble au pb de Nino : http://www.robot-maker.com/forum/topic/10561-probleme-de-driver-arduino-nano/



J'ai creusé dans google. D'autres on aussi ce problème. Je lis qu'il faudrait un driver FTDI (http://www.ftdichip.com/Drivers/VCP.htm). J'installe ce fameux driver mais sans succès.



Je lis aussi que des mecs ont résolu le pb en changeant de câble usb. Câble défectueux ?



Bah non pas moi :) Je tente quand même le truc. Alors pour les prochaines fois, faire gaffe : il y a des câbles usb qui ne servent qu'à alimenter. Les fils data ne sont pas reliés !!!



pfff ... quel me.de ces câbles micro usb !!



Alors on continue, voilà ce que j'ai en tête. Le Bob aura une position fonction de la distance qu'il lira via le capteur ultrason.

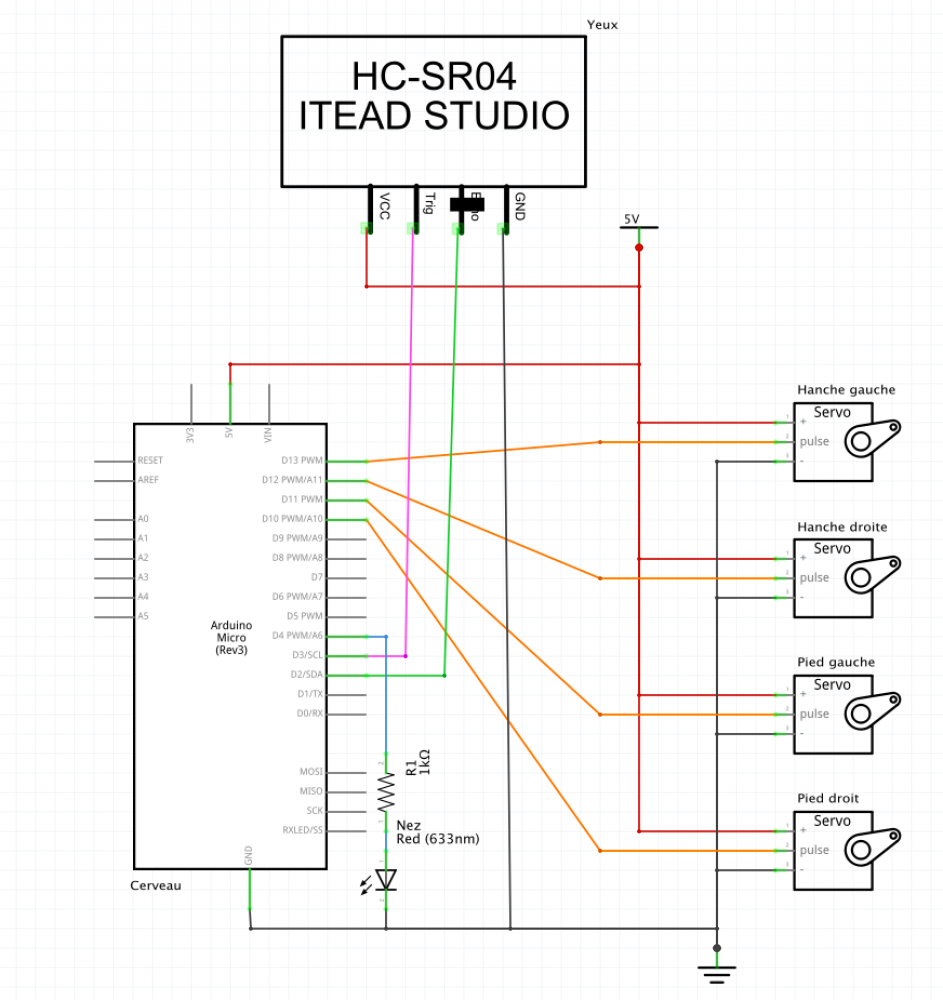

[Edit] Le schéma est modifié. Le arduino micro de fritzing est faux. le D12 n'est pas une sortie PWM. J'ai changé le pin. Et le nez (led rouge)n'est plus commandé par l'arduino mais c'est un témoin d'alimentation.


Modifié par Path, 12 juillet 2016 - 02:33 .


#2 Mike118

Mike118

    Staff Robot Maker

  • Administrateur
  • PipPipPipPipPip
  • 9 963 messages
  • Gender:Male
  • Location:Anglet

Posté 07 juillet 2016 - 01:52

serait il possible d'avoir un " tuto d'assemblage " complet ? Genre les photo avec toutes les pièces visserie comprise et les différentes étapes du montage ? =)
Je pense que ça peut être un robot sympas pour les débutant du forum =)

Sinon ... pour ton problème d'arduino je sais pas trop quoi te dire là jutilise pas de micro... Tu en as une autre pour tester ?
Sinon je pense quand même à un problème de driver, essaye peut être de regarder des posts avec des problèmes concernant les arduino léonardo, car c'est le même chip d'intégré et donc le même driver à utiliser ...


Si mon commentaire vous a plus laissez nous un avis  !  :thank_you:

Nouveau sur Robot Maker ?

Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope  aux articles,  à la boutique  et aux différents services disponible !
En attendant qu'une bibliothèque de fichiers 3D soit mise en place n'hésitez pas à demander si vous avez besoin du fichier 3D d'un des produits de la boutique... On l'a peut être !
Si vous souhaitez un robot pilotable par internet n'hésitez pas à visiter www.vigibot.com et à lire le sous forum dédié à vigibot!



Les réalisations de Mike118








#3 Path

Path

    Made By Humans

  • Modérateur
  • PipPipPipPipPip
  • 2 504 messages
  • Gender:Male
  • Location:Paris

Posté 07 juillet 2016 - 01:55

J'ai passé mon après-midi à ça :)

Mon problème est réglé. J'utilise un câble usb. un vrai.



Prochaine étape : réglage des servos.



#4 Path

Path

    Made By Humans

  • Modérateur
  • PipPipPipPipPip
  • 2 504 messages
  • Gender:Male
  • Location:Paris

Posté 07 juillet 2016 - 01:02

J'ai testé unitairement les limites des 4 servos avec ce petit montage. Il utilise le capteur ultrason de Bob.
  • De 0 à 5 cm -> 0°
  • de 5 à 10 cm -> 90°
  • à 10 cm et plus -> 180 (valeur à définir)
Prochaine étape, assemblage et définition des limites mécanique.

A noter : j'ai voulu mettre un noInterrupt dans la lecture de distance. Servo.h n'aime pas du tout !



#include <Servo.h>

//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
// Pin definitions
//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////

#define PIN_PIED_GAUCHE 11
#define PIN_ECHO 2
#define PIN_TRIG 3

//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
// Plage servos
//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////

#define MAX_PIED_GAUCHE 179
#define MID_PIED_GAUCHE 90
#define MIN_PIED_GAUCHE 0

//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
// Variables
//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////

Servo servoPiedGauche;


//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
// Fonctions
//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////

long lectureDistanceCm() {
  digitalWrite(PIN_TRIG, HIGH);
  delayMicroseconds(10);
  digitalWrite(PIN_TRIG, LOW);
  long lecture_echo = pulseIn(PIN_ECHO, HIGH, 60000); // 60ms
  return(lecture_echo / 58);
}

//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
// SETUP
//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////


void setup() {
 // Setup servos
 servoPiedGauche.attach(PIN_PIED_GAUCHE);
 servoPiedGauche.write(MID_PIED_GAUCHE);
 // Setup capteur US
 pinMode(PIN_TRIG, OUTPUT);
 digitalWrite(PIN_TRIG, LOW);
 pinMode(PIN_ECHO, INPUT);
}

//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
// LOOP
//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////

void loop() {
 long distanceCm = lectureDistanceCm();
 byte angle = MID_PIED_GAUCHE;
 if(distanceCm <= 5) {
   angle = MIN_PIED_GAUCHE;
 }
 else {
   if(distanceCm <= 10) {
     angle = MID_PIED_GAUCHE;
   }
   else {
     angle = MAX_PIED_GAUCHE;
   }
 }
 servoPiedGauche.write(angle);
 delay(100);
}


#5 Path

Path

    Made By Humans

  • Modérateur
  • PipPipPipPipPip
  • 2 504 messages
  • Gender:Male
  • Location:Paris

Posté 08 juillet 2016 - 06:09

Parce que c'est les vacances, qu'on est en finale, et que je suis en un fou, j'ai refait le banc de test avec un potentiomètre. Le premier était nul. Disons qu'il m'a permit de re-tester le capteur ultrason.



#include <Servo.h>

#define PIN_POTENTIOMETRE 0
Servo myservo;

int analogValue = 0;
byte angle = 90;

void setup() {
  Serial.begin(9600);
  myservo.attach(11);
}

void loop() {
  analogValue = analogRead(PIN_POTENTIOMETRE);
  angle = map(analogValue, 0, 1023, 0, 180);
  myservo.write(angle);
  Serial.print("[Pot : ");
  Serial.print(analogValue);
  Serial.print("] [Ang : ");
  Serial.print(angle);
  Serial.println("]");
  delay(100);
}


#6 Path

Path

    Made By Humans

  • Modérateur
  • PipPipPipPipPip
  • 2 504 messages
  • Gender:Male
  • Location:Paris

Posté 08 juillet 2016 - 12:27

Alors juste pour Mike  :)



Pour la visserie, j'ai utilisé celle fournie avec les servo Tower Pro SG90. J'ai ajouté des M2 de 10 mm de long pour fixer les servo sur le chassis. mais c'est un peu trop long. 8 aurait été parfait.



Dans les jambes, j'ai fait les avant trous pour les vis et plus larges pour encaster les têtes autant que possible. (La longueur des vis fournies ne passaient pas à travers les jambes.) J'ai aussi dû agrandir les trous dans la palonniers pour que les vis fournies entrent.

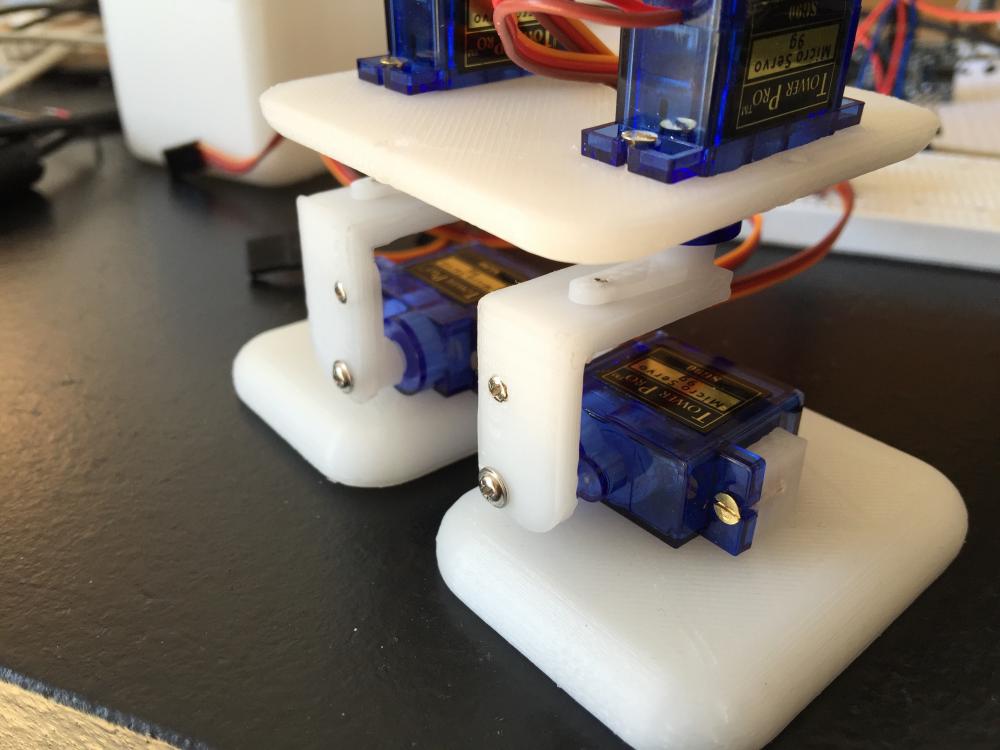

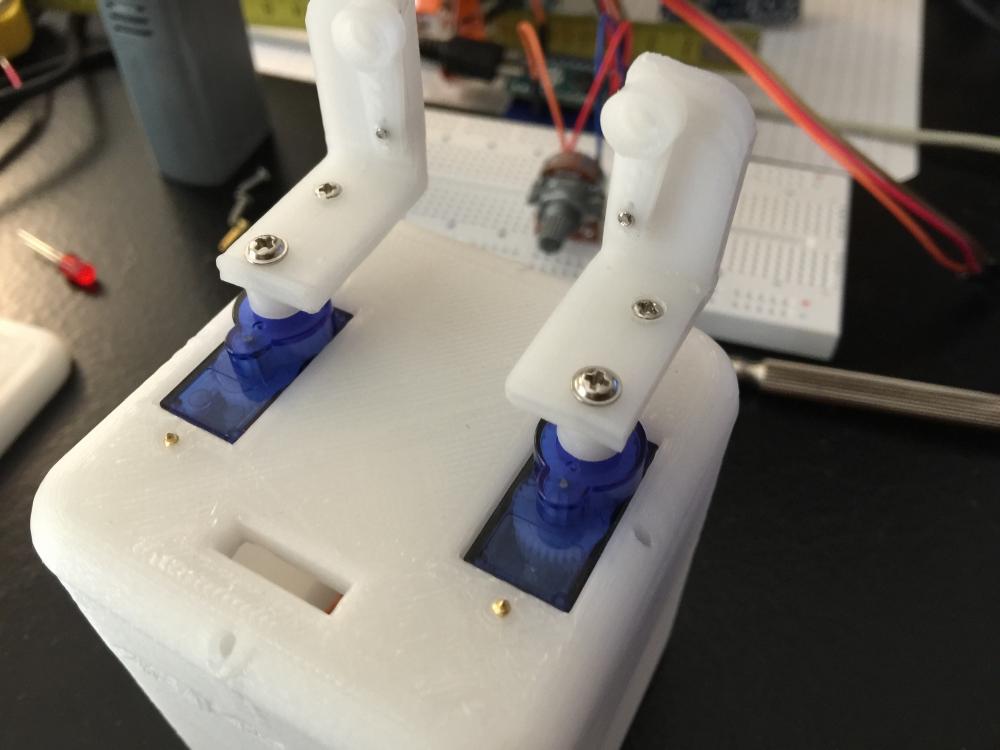

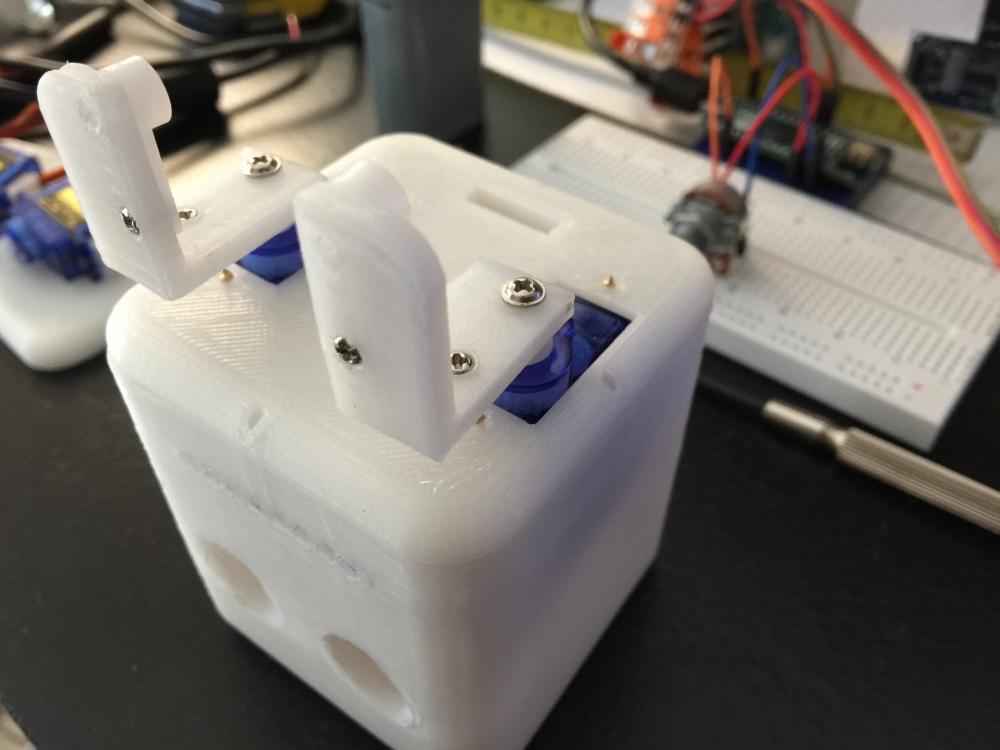

Pour l'assemblage, c pas compliqué :

  • J'ai placé les servos à 90° avant de placer les jambes dans leur axe.
  • Ensuite fixer les palonniers sur les jambes avec la vis excentrée.
  • Fixer les jambes sur les hanches puis sur les pieds.












Maintenant, trouver les limites mécaniques.



#7 Path

Path

    Made By Humans

  • Modérateur
  • PipPipPipPipPip
  • 2 504 messages
  • Gender:Male
  • Location:Paris

Posté 08 juillet 2016 - 01:05





Mouahaha, c'est l'éclate !!






#8 Guigz65

Guigz65

    Membre occasionnel

  • Membres
  • Pip
  • 137 messages
  • Gender:Male
  • Location:33 - Nord Gironde

Posté 08 juillet 2016 - 02:26

Oh un robot cousin au mien !  :yahoo:



C'est vrai qu'il y a un air de ressemblance avec les minions !



#9 Path

Path

    Made By Humans

  • Modérateur
  • PipPipPipPipPip
  • 2 504 messages
  • Gender:Male
  • Location:Paris

Posté 08 juillet 2016 - 02:43

Ha si j'avais eu du fil jaune ^^



#10 Path

Path

    Made By Humans

  • Modérateur
  • PipPipPipPipPip
  • 2 504 messages
  • Gender:Male
  • Location:Paris

Posté 10 juillet 2016 - 12:44

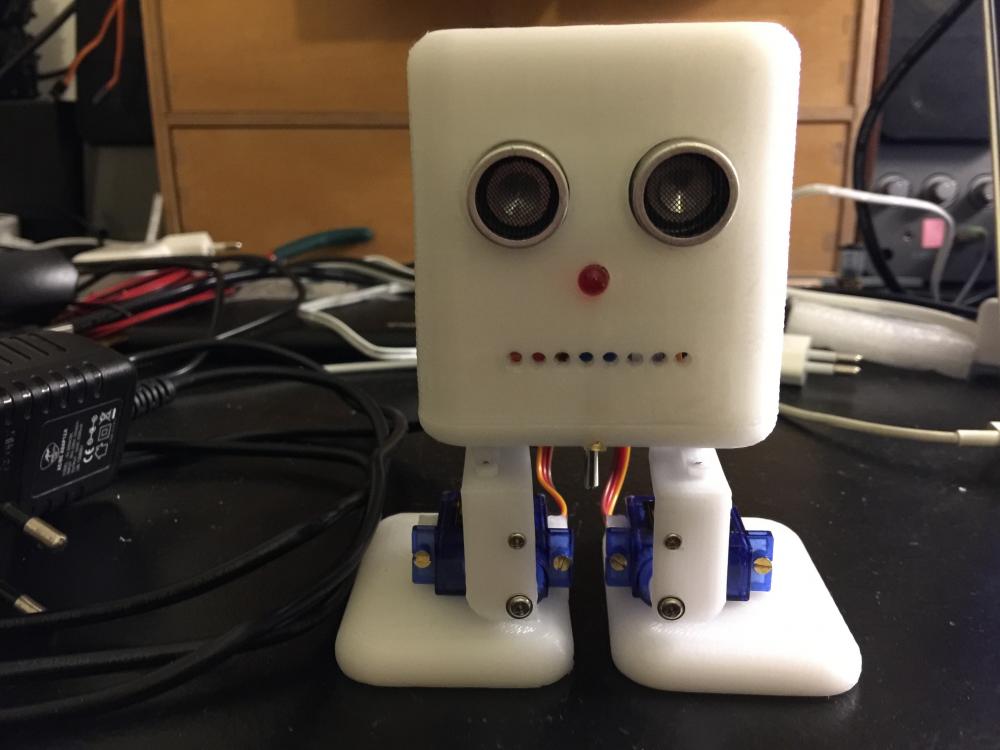

Bon voilà Bob !! Tadaa !!






Je lui ai ajouté un nez rouge témoin d'alimentation. Il n'est pas sur batterie mais sur secteur.

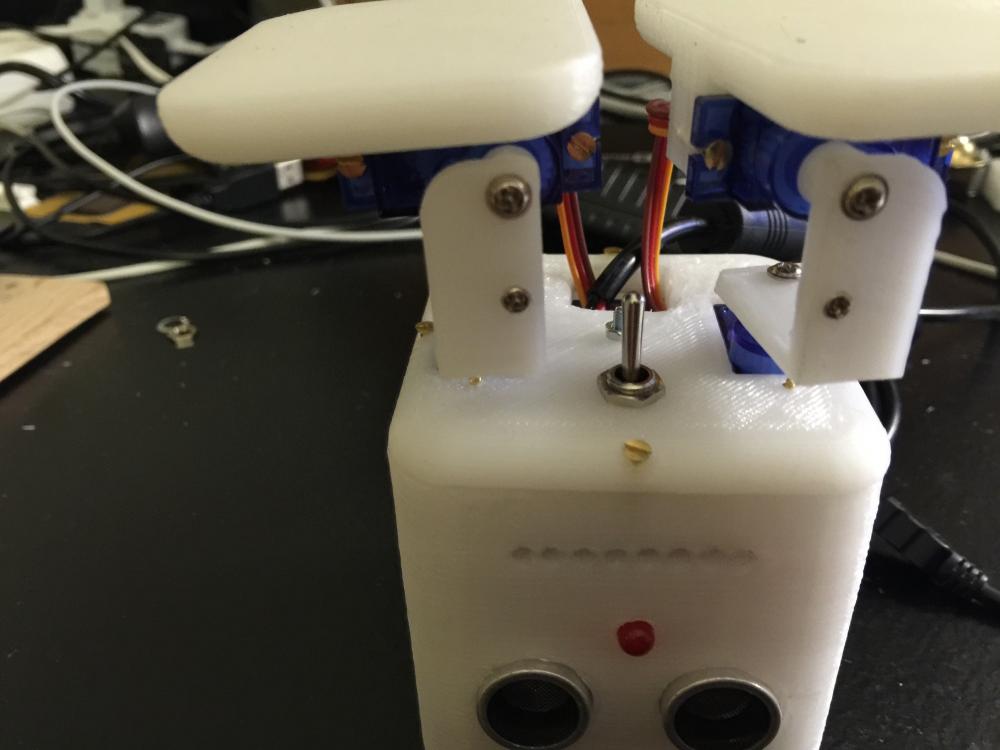

Il a aussi un interrupteur placé devant entre les jambes. Ça lui fait une tite stouquette.

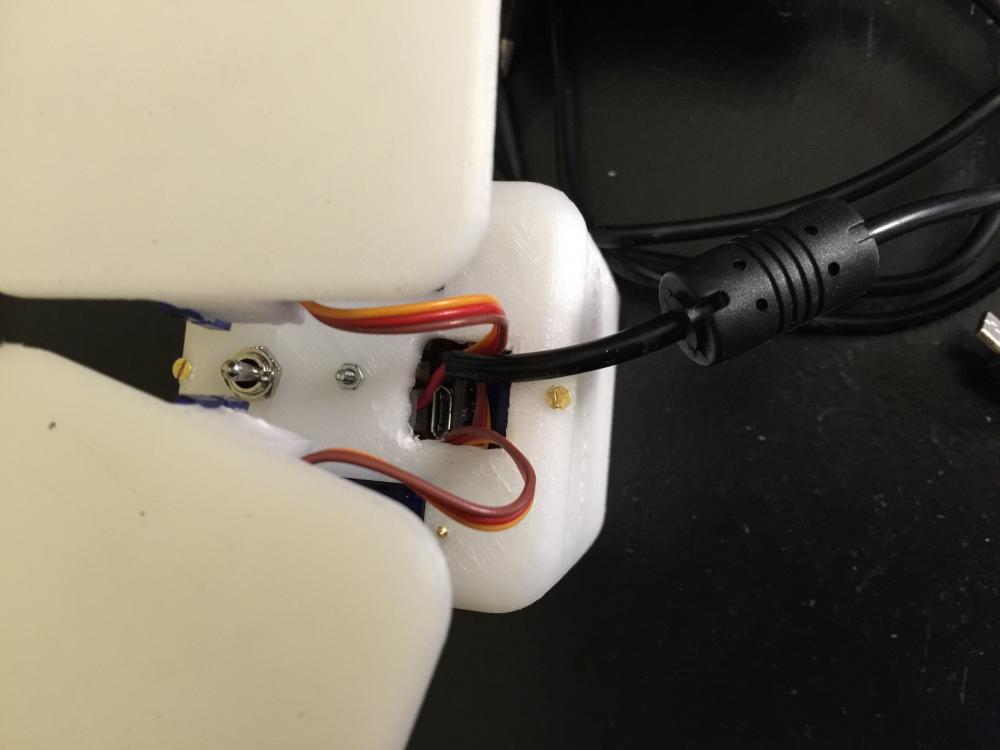

Je lui ai agrandi le derrière pour accéder à la micro usb pour uploader de nouvelles versions du programme.






Voici les premiers pas de danse.





Il effectue un pas de danse aléatoirement quand on passe la main entre 10 cm et 1m. Sinon, il se remet en position de repos.



On va améliorer les pas de danse et fluidifier les mouvements par la suite. Le code source pour les amateurs.



Spoiler


#11 Bobox

Bobox

    Habitué

  • Membres
  • PipPip
  • 157 messages
  • Gender:Male
  • Location:Montigny le Bretonneux

Posté 10 juillet 2016 - 03:37

Impressionnant, Path, du beau boulot.

Il a une allure très sympatique, j'aime beaucoup.



Combien de temps as-tu passé dessus, si j'ai bien compris, tu profites de vacances ? Belle utilisation.



#12 Path

Path

    Made By Humans

  • Modérateur
  • PipPipPipPipPip
  • 2 504 messages
  • Gender:Male
  • Location:Paris

Posté 10 juillet 2016 - 04:17

Merci !! J'ai pas compté le temps. Comme tu dis, c'est les vacances. Je serai très approximatif. J'ai eu des pb de filament. L'impression a duré sur plusieurs jours. J'ai fini l'impression mercredi ou jeudi et je suis dessus depuis là. J'ai fait un voyage chez mon quincailler préféré et j'ai fait une pause d'une demi journée pour réfléchir au branchement et au placement interne des composants. Bref je dirais 2 à 3 jours de boulot pour assembler et écrire les quelques lignes que j'ai posté.

Je vais encore y passer quelques heures pour finir le code. Au programme : mouvements plus lents et simultanés. Si j'ai l'inspiration, il y aura du pid dedans.

#13 Mike118

Mike118

    Staff Robot Maker

  • Administrateur
  • PipPipPipPipPip
  • 9 963 messages
  • Gender:Male
  • Location:Anglet

Posté 10 juillet 2016 - 04:38

Un pid dedans ? Pour faire quoi ? =)


Si mon commentaire vous a plus laissez nous un avis  !  :thank_you:

Nouveau sur Robot Maker ?

Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope  aux articles,  à la boutique  et aux différents services disponible !
En attendant qu'une bibliothèque de fichiers 3D soit mise en place n'hésitez pas à demander si vous avez besoin du fichier 3D d'un des produits de la boutique... On l'a peut être !
Si vous souhaitez un robot pilotable par internet n'hésitez pas à visiter www.vigibot.com et à lire le sous forum dédié à vigibot!



Les réalisations de Mike118








#14 Path

Path

    Made By Humans

  • Modérateur
  • PipPipPipPipPip
  • 2 504 messages
  • Gender:Male
  • Location:Paris

Posté 10 juillet 2016 - 04:56

Je mets ça en option. Ce serait pour avoir des mouvements plus fluide. Non ?
Peut-être tu as un truc plus simple en alternative ?
L'idée pourrait être aussi de calculer les étapes intermediaires d'un mouvement avec une petite équation. Avec une pente droite, ça pourrait le faire ?

#15 Guigz65

Guigz65

    Membre occasionnel

  • Membres
  • Pip
  • 137 messages
  • Gender:Male
  • Location:33 - Nord Gironde

Posté 10 juillet 2016 - 05:25

Bravo pour ces quelques pas de danse :), à quand le moonwalk ???
Je bosse en ce moment sur le code pour faire marcher Mobbob plus rapidement avec des mouvements plus amples.
Je suis curieux c'est quoi cette histoire de pente droite ??? :)

#16 Path

Path

    Made By Humans

  • Modérateur
  • PipPipPipPipPip
  • 2 504 messages
  • Gender:Male
  • Location:Paris

Posté 10 juillet 2016 - 05:57

L'idée est d'avoir des mouvements fluides. Sur un servo, quand tu lui donne un angle (avec servo.h) il y va aussi vite qu'il peut. Je voufrait lui donner des ordres intermédiaires sur sa course. Au mieux, pour accéler au début et ralentir à la fin. Au moins pour ralentir sur la fin de la course.

Intuitivement, je me dis que le pid peut gérer ce comportement. En alternative, je peux imposer des accélération et décélérations (pentes).

J'ai revu mon code pour le rendre asynchrone et permettre plusieurs passages dans loop() pour effectuer une course. L'aspect asynchrone me permet aussi de gérer plusieurs courses donc plusieurs servos en même temps. Je posterai tout ça.

#17 Oliver17

Oliver17

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 2 758 messages
  • Gender:Male

Posté 10 juillet 2016 - 09:17

Intéressant ton histoire d'accélération et de décélération, vais suivre ça :)



Sinon Bob à une bonne tête.


signature_01.png -->



Mon Tipeee



#18 Mike118

Mike118

    Staff Robot Maker

  • Administrateur
  • PipPipPipPipPip
  • 9 963 messages
  • Gender:Male
  • Location:Anglet

Posté 10 juillet 2016 - 11:38

en faite c'est pas vraiment un PID qu'il faut mettre en place mais plutôt un système de " rampe".

en gros tu as la position final pf que tu souhaite atteindre et ta position intermédiaires consigne pi.

 tu definis "un pas max" qui peut être rendu variable si tu le souhaites  ( qui sera interprété comme une valeur d'accélération " ) et tous les x temps tu incrémentes (ou décrémente si pi> pf ) ta position pi de sorte a ce qu'au fur et à mesure pi se rapproche de pf.

après c'est vrai que si tu veux " ralentir " quand le servo se rapproche de la position c'est vrai que tu peux au fur et à mesure que tu te rapproche reduire ton pas max.




Si mon commentaire vous a plus laissez nous un avis  !  :thank_you:

Nouveau sur Robot Maker ?

Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope  aux articles,  à la boutique  et aux différents services disponible !
En attendant qu'une bibliothèque de fichiers 3D soit mise en place n'hésitez pas à demander si vous avez besoin du fichier 3D d'un des produits de la boutique... On l'a peut être !
Si vous souhaitez un robot pilotable par internet n'hésitez pas à visiter www.vigibot.com et à lire le sous forum dédié à vigibot!



Les réalisations de Mike118








#19 Path

Path

    Made By Humans

  • Modérateur
  • PipPipPipPipPip
  • 2 504 messages
  • Gender:Male
  • Location:Paris

Posté 11 juillet 2016 - 04:25

Pas besoin de PID effectivement, je m'en sors avec des rampes en découpant les pas de danse.

J'ai presque fini le code. Et je but sur un pb de C.  J'ai besoin d'un tableau à plusieurs dimensions.



J'ai un premier niveau dont le connais la taille. Pour le 2e niveau, j'ai des tailles différentes entre elles.





C'est possible dans le C/C++ d'arduino ?





#20 Oliver17

Oliver17

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 2 758 messages
  • Gender:Male

Posté 11 juillet 2016 - 04:36

Path sans pourrir ton post, c'est juste pour m'éclairer, le principe d'accélération et décélération ce joue sur la fréquence (Hz) ???

Je suis sur la même chose, déjà merci pour le code du map que tu m'a filé Path, j'en reparlerai sur mon post ^^



PS : virer mon message si il gène. :)


signature_01.png -->



Mon Tipeee
