#1 swolf

swolf

    Membre chevronné

  • Membres
  • PipPipPipPip
  • 626 messages
  • Gender:Male

Posté 02 mars 2012 - 02:35

Salut!
ça fait longtemps que j'aurais dû commencer ce sujet mais j'y ai pas trop pensé...
Alors voilà: pour notre PPE de cette année, nous avons choisi comme problèmatique la recharge automatique d'une base roulante, dans le cadre par exemple d'un robot domestique tel que le Roomba.
Voici le c-d-c:
-détection de batterie faible
-retour à la station+docking entièrement automatique
-sécurité (risques d'électrocution)

nous avons choisi l'infrarouge pour la balise (http://www.robot-mak...pteur-ir-38khz/) puis du suivi de ligne pour le docking (http://www.robot-mak...h__1#entry37678) pour l'alimentation du robot, une LiPo 4s (14,8V) et deux régulateurs de tension kibuck (http://www.robot-mak...h__1#entry36444)

voici ce que nous avons réalisé pour l'instant:
-la moitié du châssis (propulsion + roues+ support) mais nous nous sommes heurtés à un problème embêtant (toujours pas vraiment résolu d'ailleurs): un des moteurs s'est cassé et n'est pas complètement réparé (http://www.robot-mak...h__1#entry37754)
-les schémas électroniques de la balise+typon en cours+prototype
-les recherches et la conception du mode de rechargement
-l'algorigramme principal du robot

Voilà, on est pas mal à la bourre mais j'espère qu'on aura un prototype fonctionnel à temps...
Je posterai dès ce soir les photos et autres documents sur ce qu'on a fait et j'aurai pas mal de questions aussi tongue.gif

p-s: je ne sais pas si il faut que je poste ce sujet sur aide TPE ou ici mais ce n'est pas très important, si?


Notre blog, à FJprod et moi: http://2froblog.wordpress.com/

#2 Francky

Francky

    Membre chevronné

  • Membres
  • PipPipPipPip
  • 967 messages
  • Gender:Male

Posté 02 mars 2012 - 07:24

Bonjour,

Super intéressant comme projet !

Pour la section je crois qu'"aide aux TPE" inclut aussi les PPE. Au pire, je ne pense pas que ça ait une grande importance ;)

Bon courage !

#3 swolf

swolf

    Membre chevronné

  • Membres
  • PipPipPipPip
  • 626 messages
  • Gender:Male

Posté 07 mars 2012 - 12:23

Salut! j'ai oublié de publier les documents vendredi soir (shame on me) donc je le fais maintenant:

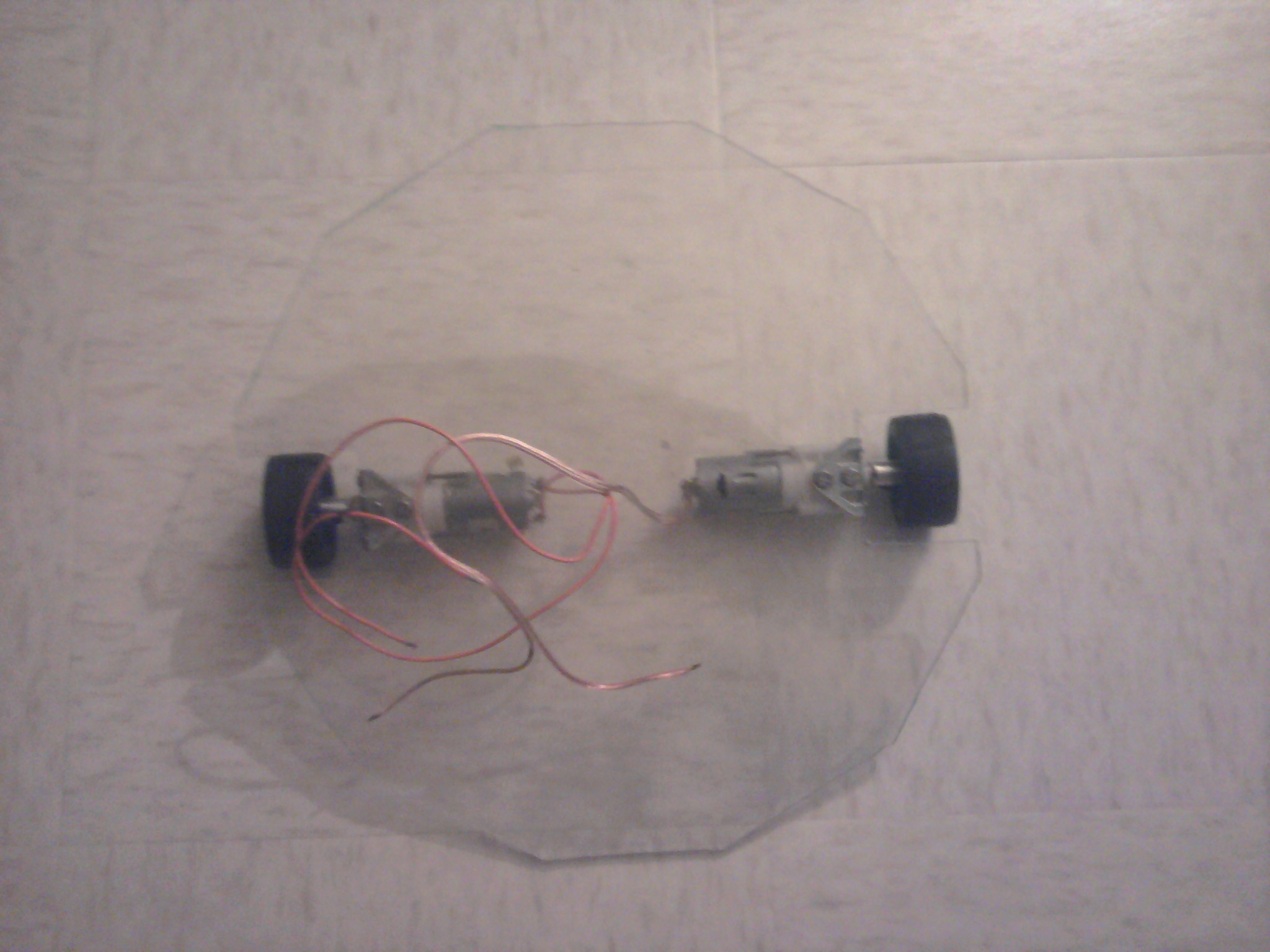

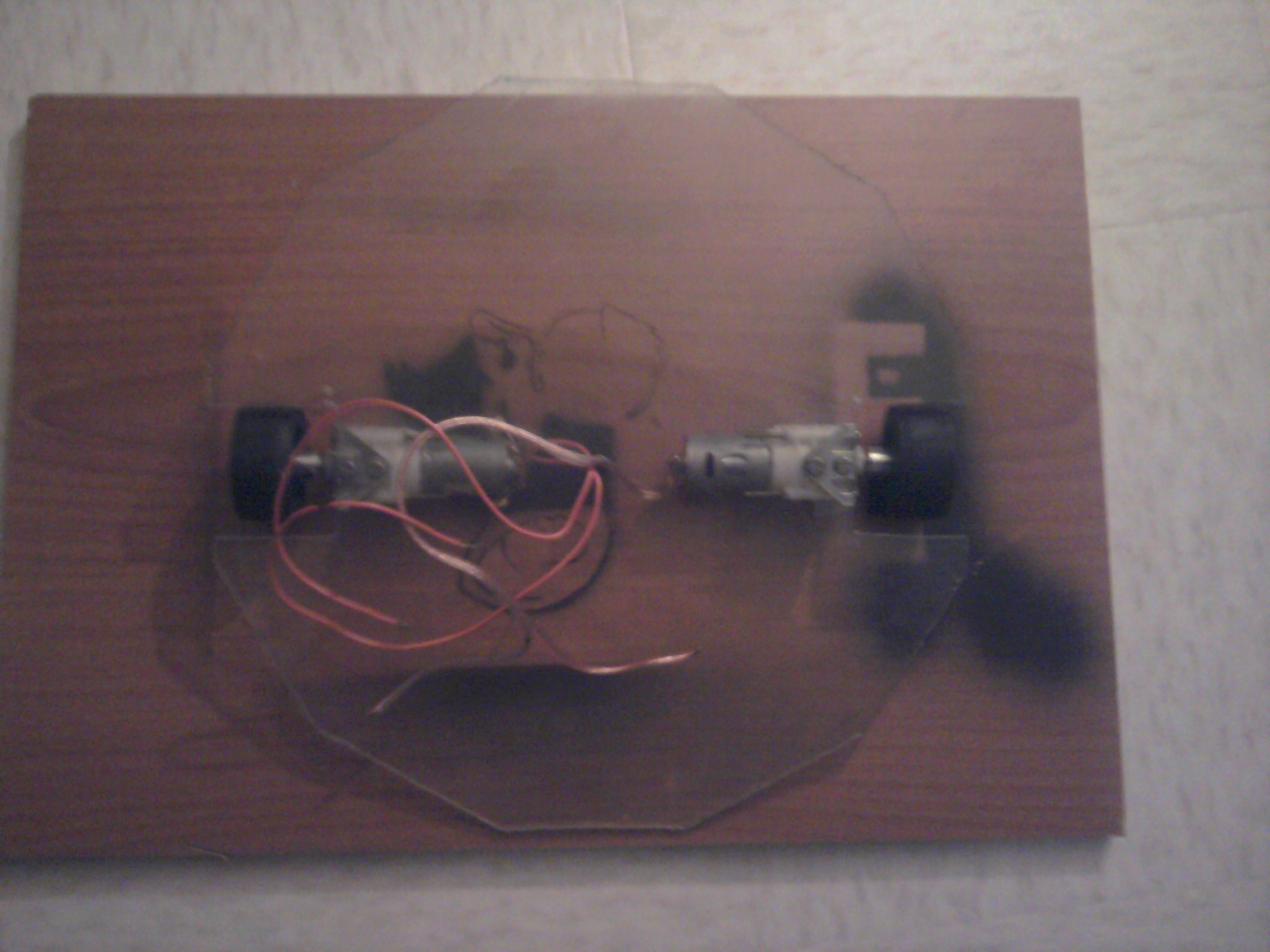

-photos châssis:
2012-03-06 23.41.29.jpg 2012-03-06 23.42.11.jpg

-photo prototype émetteur balise:
2012-03-06 23.43.57.jpg

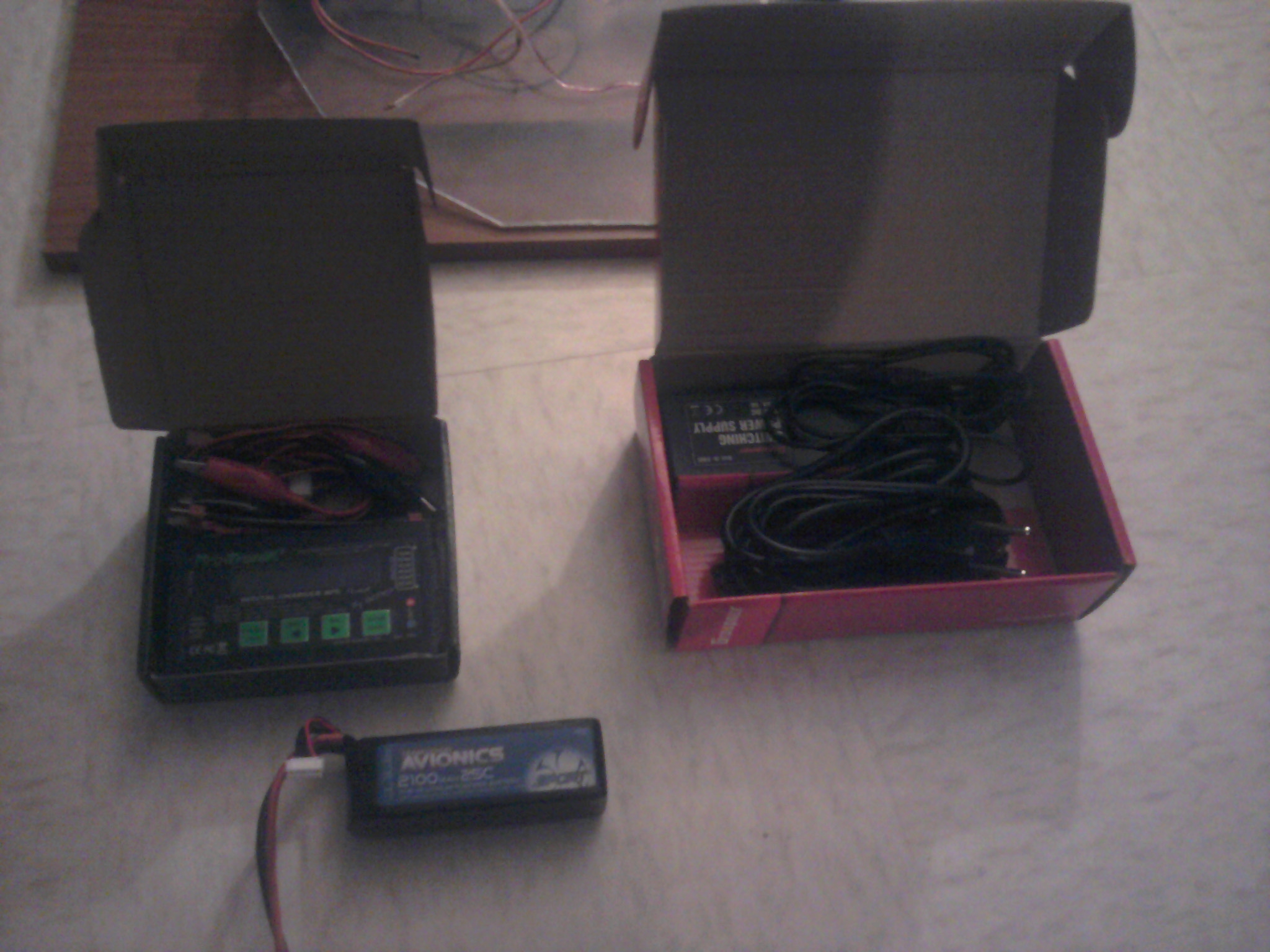

-photo batterie+chargeur+alim:
2012-03-06 23.43.19.jpg

-schéma balise:
balise finale.JPG

-algo robot:
algo (1).JPG algo (2).JPG algo complet.JPG

-pièces SolidWorks:
Assemblage.JPG chassis robot MAJ.JPG
Fichier joint  chassis robot MAJ.PDF   52,88 Ko   404 téléchargement(s)

-autres:

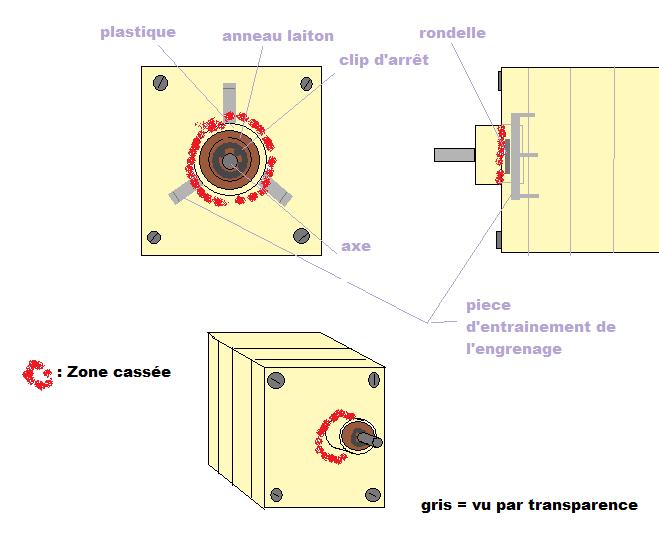

moteur cassé.jpg

-Sujets du forum reliés:

http://www.robot-mak...h__1#entry39423
http://www.robot-mak...h__1#entry36444
http://www.robot-mak...h__1#entry37678
http://www.robot-mak...h__1#entry37754
http://www.robot-mak...h__1#entry35897
http://www.robot-mak...h__1#entry38984

voila, c'est un peu lourd comme post mais au moins c'est fait... :)
Notre blog, à FJprod et moi: http://2froblog.wordpress.com/

#4 swolf

swolf

    Membre chevronné

  • Membres
  • PipPipPipPip
  • 626 messages
  • Gender:Male

Posté 07 mars 2012 - 12:33

là où j'aurais besoin d'aide:
-le problème de l'émetteur IR + si le schéma est correct + le typon (je sais pas faire, si qqn pouvais me l'expliquer :) (ou me le faire à ma place :P))
-l'algo (si il est bon)
-si quelqu'un a déjà fait un projet de ce type, je veux bien des infos

p-s: voici un site passionnant (en anglais) sur le sujet: http://www.schursast...ckinglogic.html
Notre blog, à FJprod et moi: http://2froblog.wordpress.com/

#5 swolf

swolf

    Membre chevronné

  • Membres
  • PipPipPipPip
  • 626 messages
  • Gender:Male

Posté 07 mars 2012 - 11:47

Petit up car je n'arrive pas à créer le typon sous eagle, j'ai fait le schéma mais pour le typon il me met des connections n'importe où et je galère vraiment...
Je ne peux pas attacher les fichiers mais je peux les mailer si vous voulez...
Notre blog, à FJprod et moi: http://2froblog.wordpress.com/

#6 swolf

swolf

    Membre chevronné

  • Membres
  • PipPipPipPip
  • 626 messages
  • Gender:Male

Posté 14 mars 2012 - 06:29

Coucou!

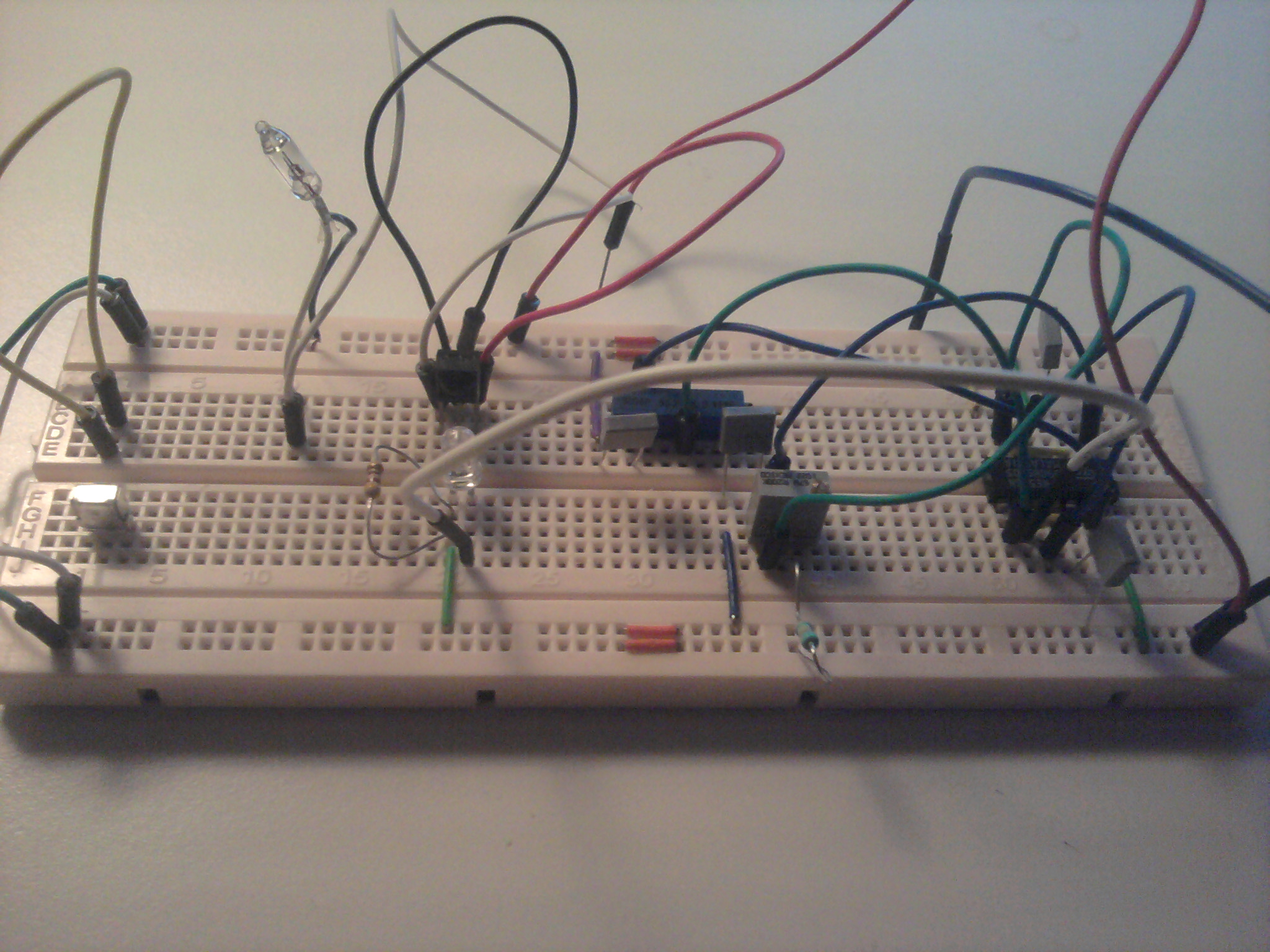

j'ai enfin fini le prototype de l'émetteur de la batterie, je mettrai le schéma et des photos des tests vendredi (si je n'oublie pas). 9a marche sans problème, nous avons rajouté un morceau de paille sur la diode IR pour limiter l'angle du cône. Le signal reçu est un signal carré de Th~=600µs et Tb~=600µs. Le truc est qu'il faudrait un composant entre le TSOP et la Arduino qui transforme ce dernier signal en signal continu (pour pas avoir à le décoder avec celle-ci). Il faudrait aussi que je trouve une sorte de récepteur "analogique" qui permette d'avoir une approximation de la distance entre le robot et le beacon.
Nous avons également fait le "T" en alu sur lequel se trouveront deux TSOP afin de déterminer la position de la balise (schéma dès que possible).

Si vous connaissez le moyen de décoder le signal du récepteur (comme expliqué plus haut) et/ou un capteur IR analogique pour la distance, ainsi que la question du typon qui tient toujours, n'hésitez pas à me le dire :))
Merci

EDIT: ça y est, j'ai fait les schémas, photos demain.

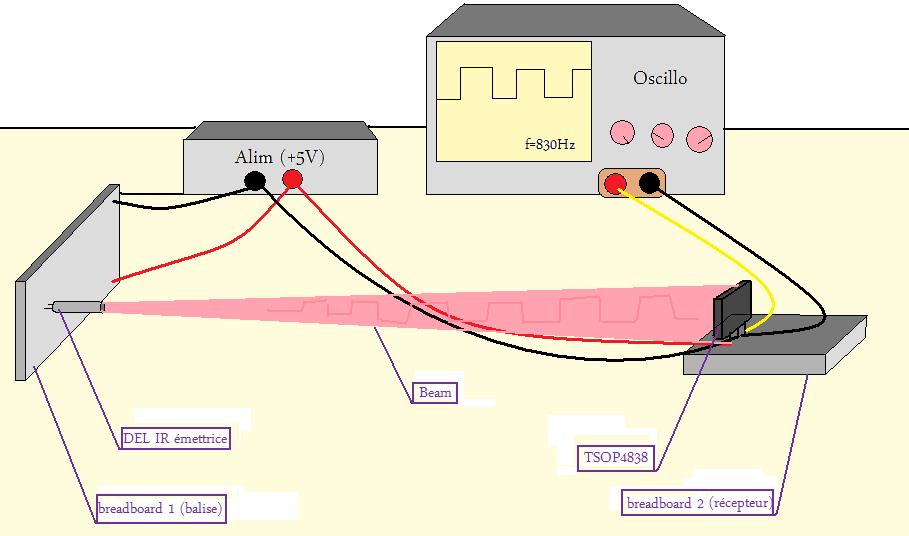

schéma du test:
schéma test balise.jpg

schéma du montage permettant de déterminer la position du robot par rapport à la balise:


Image(s) jointe(s)

  • T schéma.jpg

Notre blog, à FJprod et moi: http://2froblog.wordpress.com/

#7 julkien

julkien

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 1 032 messages
  • Gender:Male

Posté 15 mars 2012 - 12:14

Coucou!
j'ai enfin fini le prototype de l'émetteur de la batterie, je mettrai le schéma et des photos des tests vendredi (si je n'oublie pas). 9a marche sans problème, nous avons rajouté un morceau de paille sur la diode IR pour limiter l'angle du cône. Le signal reçu est un signal carré de Th~=600µs et Tb~=600µs. Le truc est qu'il faudrait un composant entre le TSOP et la Arduino qui transforme ce dernier signal en signal continu (pour pas avoir à le décoder avec celle-ci). Il faudrait aussi que je trouve une sorte de récepteur "analogique" qui permette d'avoir une approximation de la distance entre le robot et le beacon.
Nous avons également fait le "T" en alu sur lequel se trouveront deux TSOP afin de déterminer la position de la balise (schéma dès que possible).

Si vous connaissez le moyen de décoder le signal du récepteur (comme expliqué plus haut) et/ou un capteur IR analogique pour la distance, ainsi que la question du typon qui tient toujours, n'hésitez pas à me le dire :))
Merci

j'ai aucune info a te communiqué

mais je trouve ton sujet tres interréssant

vivement que tu mettes les photos, schema,

@+

#8 swolf

swolf

    Membre chevronné

  • Membres
  • PipPipPipPip
  • 626 messages
  • Gender:Male

Posté 15 mars 2012 - 08:07

@Julkien C-f l'edit ;)
Notre blog, à FJprod et moi: http://2froblog.wordpress.com/

#9 julkien

julkien

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 1 032 messages
  • Gender:Male

Posté 15 mars 2012 - 10:22

@Julkien C-f l'edit ;)



tu devrais essayer sketchup pour faire des schema c'est plus facile qu'il n'y parrais

#10 swolf

swolf

    Membre chevronné

  • Membres
  • PipPipPipPip
  • 626 messages
  • Gender:Male

Posté 18 mars 2012 - 10:42

salut!

Grâce à l'aide de BlackTemplar, j'ai pu réaliser un filtre passe-bas permettant de convertir le signal en sortie du TSOP (un genre de PWM) en signal analogique. Je vais ensuite comparer ce signal à une tension de référence afin de savoir si le signal est reçu ou non (voir http://www.robot-mak...signal-continu/)

Nous avons donc presque fini la partie conception (excepté peut-être le choix du type d'électrodes pour le rechargement) mais il nous reste toute (ou presque) la réalisation: montage complet du robot: batteries, circuit de puissance, ball caster à acheter et monter, détecteurs de lignes...; la balise à créer (boîtier et circuit en "dur") d'ailleurs sans vouloir paraître insistant, ma question du typon tient toujours, je suis vraiment en galère! et l'insoleuse-graveuse du lycée est en panne donc si quelqu'un en possède une et qu'il peut me faire la carte (moyennant rémunération of course :)) je serai ravi!
Il nous reste aussi le code à faire (ce qui ne devrait pas poser trop trop de problèmes étant donné que certains morceaux du code ainsi que l'algo sont déjà faits)

En bonus une video de la balise/récepteur en test ;) :
Fichier joint  test balise.wmv   1,67 Mo   393 téléchargement(s)
Notre blog, à FJprod et moi: http://2froblog.wordpress.com/

#11 bennurre

bennurre

    Habitué

  • Membres
  • PipPip
  • 160 messages
  • Gender:Male

Posté 18 mars 2012 - 11:03

salut!

Grâce à l'aide de BlackTemplar, j'ai pu réaliser un filtre passe-bas permettant de convertir le signal en sortie du TSOP (un genre de PWM)
...
En bonus une video de la balise/récepteur en test ;) :
Fichier joint  test balise.wmv   1,67 Mo   393 téléchargement(s)



bon boulot !!! plein d'inspiration !!! sujet super sympa à suivre !!!
pour ton circuit imprimé, ya des boites sur le net pas trop cher....

...................................................

Mon premier projet arduino...

Blog de ma Tondeuse RC...

...................................................


#12 swolf

swolf

    Membre chevronné

  • Membres
  • PipPipPipPip
  • 626 messages
  • Gender:Male

Posté 21 mars 2012 - 08:24

@Benurre: merci :)

petite mise-à-jour:
Nous avons réglé le problème d'adaptateur du chargeur de batteries mais pas reçu les régulateurs (un problème qui vient du lycée, pas de Kibucks) donc nous restons encore un peu bloqués pour le moment :/

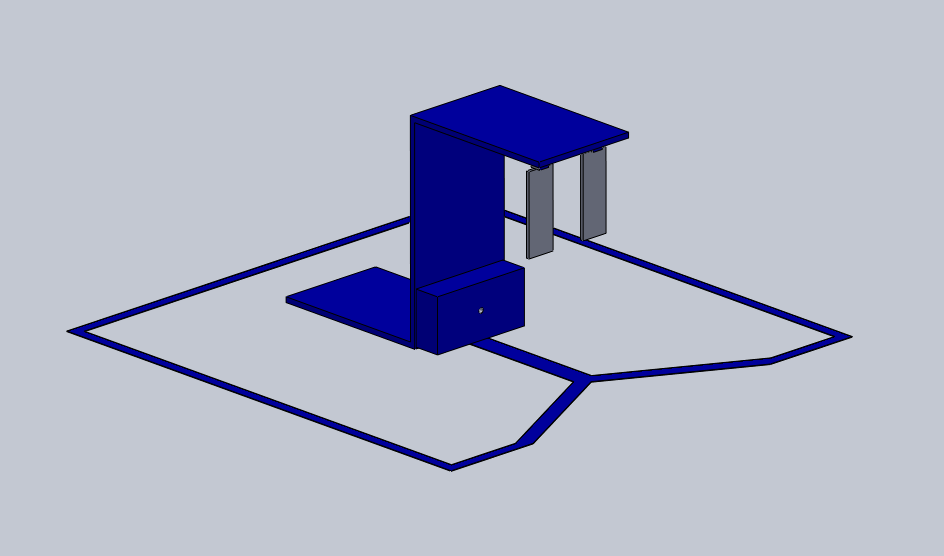

Sébastien (celui qui s'occupe de la modélisation et de la réalisation des parties mécaniques genre le châssis du robot) à dessiné un première idée de la station, mais nous allons sûrement modifier des choses (les contacts de rechargement par exemple). Voici une capture d'écran:

Pour le circuit de l'émetteur, un professeur du lycée va nous faire le typon et la carte à partir du schéma du circuit (apparemment il y a en plus de l'insoleuse-graveuse en panne une machine fabriquant des circuit par usinage... Je n'en sais pas plus!) donc plus de problème à ce niveau :)
Nous allons acheter d'ici peu (je ne sais pas quand) 2 ball-caster et 3 modules de suivi de ligne à Lextronic (même si c'est excessivement cher :/ ) et nous pourrons donc nous mettre (enfin) à la réalisation du robot+balise, aux tests et à la programmation (en espérant que les régulateurs arrivent un jour, ce dont je doute --' )
Notre blog, à FJprod et moi: http://2froblog.wordpress.com/

#13 swolf

swolf

    Membre chevronné

  • Membres
  • PipPipPipPip
  • 626 messages
  • Gender:Male

Posté 21 mars 2012 - 08:49

Juste un ajout:
Nous essayons aussi de trouver une formule qui permet de calculer l'angle d'un cône de réception/émission après passage dans un tube (je peux faire un schéma si ce n'est pas clair) en fonction de la taille (longueur et diamètre du tube) et de l'angle d'entrée afin de pouvoir déterminer/régler la couverture d'un pièce par les beam IR et de positionner les 3 LEDs émettrices en conséquence. Nous avons déjà demandé à la prof de physique et fait pas mal de recherches mais ça s'annonce complexe >< (il y a la diffraction du tube, le réflexion du rayon sur les parois du tube et beaucoup d'autres paramètres qui rentrent en compte apparemment...) Si quelqu'un a une idée... :)
Notre blog, à FJprod et moi: http://2froblog.wordpress.com/

#14 swolf

swolf

    Membre chevronné

  • Membres
  • PipPipPipPip
  • 626 messages
  • Gender:Male

Posté 01 avril 2012 - 12:48

Re!
Mauvaise nouvelle: le prototype de la balise ne marche plus...
Alors que ça marchait très bien avant, ça me fait maintenant le même problème que Bennurre (http://www.robot-mak...l__tsop__st__20): ça marche pendant environ une seconde puis la sortie de TSOP se modifie (le Tb réduit jusqu'à ce que le signal soit continu). J'avais mis environ 600µs de pause pour 600µs de salve. D'après hmnrobots il faut minimum 15ms de pause pour 90ms de salve max mais quand je lis la datasheet (http://www.vishay.com/docs/82090/tsop48xx.pdf page 5), je vois:
  • minimum burst length: 10 cycles/burst
  • After each burst of length: 10 to 70 cycles; a minimum gap time is required of: >= 12 cycles
  • For bursts greater than 70 cycles; a minimum gap time in the data stream is needed of > 4 x burst length
étant donné que j'ai des salves cadencées à 38kHz, j'ai une durée de cycle de environ 26µs donc une salve minimum de 260µs (0.26ms) et une pause min correspondante de 315µs (0.32ms)...
Si je mets 90ms de salve, j'ai 90E-3/(1/38000)=3420 cycles?? c'est énoorme... Avec mes 600µs de salve j'ai 23 cycles je prend environ 25 cycles de pause donc 658µs de pause!

Si quelqu'un pouvait me dire où se trouve l'erreur :)

merci
Notre blog, à FJprod et moi: http://2froblog.wordpress.com/

#15 bennurre

bennurre

    Habitué

  • Membres
  • PipPip
  • 160 messages
  • Gender:Male

Posté 01 avril 2012 - 05:14

Re!
Mauvaise nouvelle: le prototype de la balise ne marche plus...
Alors que ça marchait très bien avant, ça me fait maintenant le même problème que Bennurre (http://www.robot-mak...l__tsop__st__20): ça marche pendant environ une seconde puis la sortie de TSOP se modifie (le Tb réduit jusqu'à ce que le signal soit continu). ...


Si quelqu'un pouvait me dire où se trouve l'erreur :)

merci



Pour ma part, je devais faire des modif de temps des salves mais, j'ai mis en pause la balise, histoire de finir le reste du robot...

...................................................

Mon premier projet arduino...

Blog de ma Tondeuse RC...

...................................................


#16 swolf

swolf

    Membre chevronné

  • Membres
  • PipPipPipPip
  • 626 messages
  • Gender:Male

Posté 01 avril 2012 - 06:29

Pour ma part, je devais faire des modif de temps des salves mais, j'ai mis en pause la balise, histoire de finir le reste du robot...


et tu sais quelles modif tu devais faire?
Notre blog, à FJprod et moi: http://2froblog.wordpress.com/

#17 bennurre

bennurre

    Habitué

  • Membres
  • PipPip
  • 160 messages
  • Gender:Male

Posté 01 avril 2012 - 06:40

et tu sais quelles modif tu devais faire?


Je devais faire des modifs au niveau du temps des salves, mais je ne les ai plus en tête, je regarde et je te dis quoi! C'est un composant qui paraît simple d'utilisation, mais il est quand même pointu au niveau du calibrage... Bon courage!

...................................................

Mon premier projet arduino...

Blog de ma Tondeuse RC...

...................................................


#18 hmnrobots

hmnrobots

    Membre passionné

  • Membres
  • PipPipPip
  • 316 messages
  • Gender:Male
  • Location:Périphérie Nantes

Posté 01 avril 2012 - 09:27

s'agit il d'un tsop 1738 ou 1838 ?
Oups pardon je n'avais pas vu : TSOP48
Faire simple, c'est déjà bien assez compliqué!
http://hmnrobots.blogspot.fr/

#19 hmnrobots

hmnrobots

    Membre passionné

  • Membres
  • PipPipPip
  • 316 messages
  • Gender:Male
  • Location:Périphérie Nantes

Posté 01 avril 2012 - 09:37

Re!
Mauvaise nouvelle: le prototype de la balise ne marche plus...
Alors que ça marchait très bien avant, ça me fait maintenant le même problème que Bennurre (http://www.robot-mak...l__tsop__st__20): ça marche pendant environ une seconde puis la sortie de TSOP se modifie (le Tb réduit jusqu'à ce que le signal soit continu). J'avais mis environ 600µs de pause pour 600µs de salve. D'après hmnrobots il faut minimum 15ms de pause pour 90ms de salve max mais quand je lis la datasheet (http://www.vishay.com/docs/82090/tsop48xx.pdf page 5), je vois:

  • minimum burst length: 10 cycles/burst
  • After each burst of length: 10 to 70 cycles; a minimum gap time is required of: >= 12 cycles
  • For bursts greater than 70 cycles; a minimum gap time in the data stream is needed of > 4 x burst length
étant donné que j'ai des salves cadencées à 38kHz, j'ai une durée de cycle de environ 26µs donc une salve minimum de 260µs (0.26ms) et une pause min correspondante de 315µs (0.32ms)...
Si je mets 90ms de salve, j'ai 90E-3/(1/38000)=3420 cycles?? c'est énoorme... Avec mes 600µs de salve j'ai 23 cycles je prend environ 25 cycles de pause donc 658µs de pause!

Si quelqu'un pouvait me dire où se trouve l'erreur :)

merci

de mémoire le burst était constitué d'une cinquantaine de période
en fait 40 :
//puis Emission de 40 périodes IR
for(cpt=0;cpt<40;cpt++){
Output_high(LED_IR);
delay_cycles(12);
Output_low(LED_IR);
delay_cycles(5);
}
Output_low(LED_TxIR);
delay_ms(50); //pour ne pas saturer son propre récepteur
Faire simple, c'est déjà bien assez compliqué!
http://hmnrobots.blogspot.fr/

#20 swolf

swolf

    Membre chevronné

  • Membres
  • PipPipPipPip
  • 626 messages
  • Gender:Male

Posté 02 avril 2012 - 12:25

de mémoire le burst était constitué d'une cinquantaine de période
en fait 40 :
//puis Emission de 40 périodes IR
for(cpt=0;cpt<40;cpt++){
Output_high(LED_IR);
delay_cycles(12);
Output_low(LED_IR);
delay_cycles(5);
}
Output_low(LED_TxIR);
delay_ms(50); //pour ne pas saturer son propre récepteur

Ah tu le faisais avec une arduino... parceque si il y a environ 40 periodes dans une salve pour 50ms de pose, ça fait un rapport cyclique de environ 2% et donc c'est impossible à réaliser avec un 555 astable!
je vais retourner voir le post de Bennurre pour tester :)
Notre blog, à FJprod et moi: http://2froblog.wordpress.com/
