Les composants d'Ailgor Bot

Posté par ailgorbot, dans Mécanique 11 mars 2015 · 571 visite(s)

IOIO
Ailgor Bot est un robot IOIO-OTG de téléprésence.

Les composants principaux du Robot sont les suivants :

Le cœur du Robot

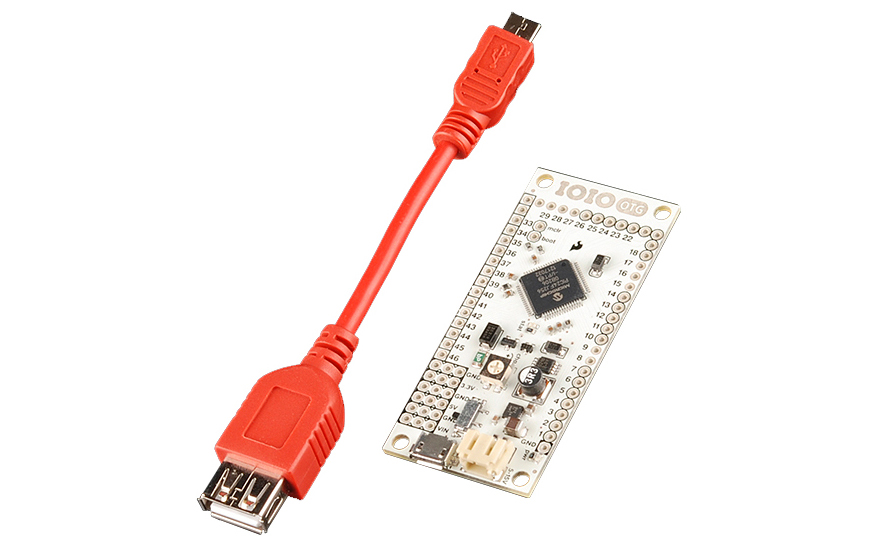

Microcontrôleur : Platine "IOIO-OTG" pour Android

Image IPB

La tête du Robot

Android : Galaxy S avec KitKat 4.4.2
Image IPB
Le cou du robot

Il sera contrôlé par deux servomoteurs.

Servomoteur Dagu RS001A
Alimentation: 4,8 à 6 Vcc
Course: 2 x 60°
Couple: 1,5 kg.cm à 4,8 Vcc
Vitesse: 0,1 s/60°
Dimensions: 24 x 13 x 29 mm
Image IPB

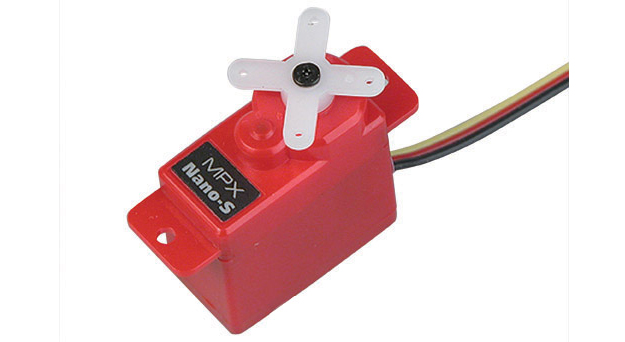

et le Servomoteur miniature "Nano-S"
Dimensions (L x l x h): 23 x 12 x 24 mm
Couple @ 4,8V/6V: 11/13 Ncm
Temps de dépl. 40° @ 4,8V/6V : 0,12 s/0,10 s

Image IPB


Le corps du robot

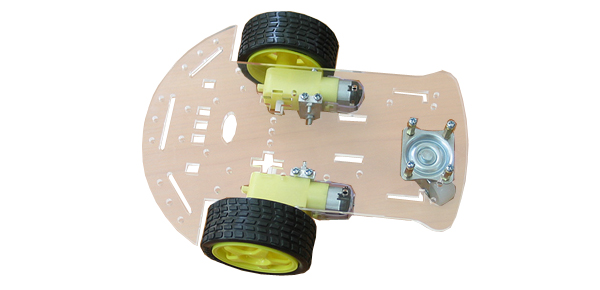

Base robotique "OL1"
Cette base roulante est constituée d'un châssis transparent, associé à 2 moto-réducteurs 6 Vcc (rapport 1:48), ainsi qu'à 2 roues avec pneu gomme (Ø 65mm) et à une roue folle.
Image IPB

Les moteurs sont associés au circuit de commande moteur (Circuit pont en "H")  L293D
Image IPB
Le nez du Robot

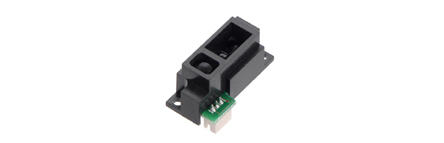

Télémètre infrarouge SHARP™ "GP2YOA51SK"
Ce module permet de mesurer des distances par détection infrarouge. Il dispose d'une sortie analogique variant en fonction de la distance (de 2 à 15 cm) de l'objet détecté.
Image IPB


L'énergie du Robot


  • Carte chargeur LiPo Pro POW12059P
  • Accu Li-Ion 3,7 V 2000 mAh
  • Cellule solaire SOL3W 5,5 V/540 mA

Image IPBImage IPBImage IPB
