Lego – EV3 - Big and Light Tank Climber #12


  • Veuillez vous connecter pour répondre
5 réponses à ce sujet

#1 Oracid

Oracid

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 4 350 messages
  • Gender:Male

Posté 28 août 2016 - 06:40

http://www.robot-maker.com/forum/uploads/monthly_08_2016/post-4987-0-05592300-1472405944_thumb.jpg

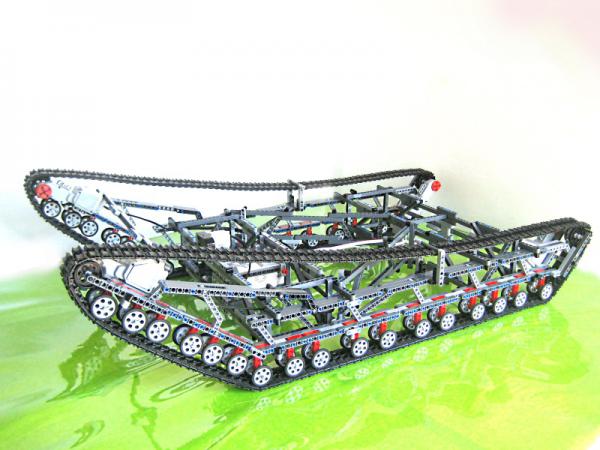

Mon objectif était de faire une base robotique avec une structure de char.
Ce char devait être suffisamment grand et surtout suffisamment léger pour monter des escaliers, quels quils soient, et même ceux avec des nez de marche. Ces derniers imposent une grande hauteur, voir mes précédentes vidéos.
Avec une longueur de 85cm et un poids de 2,5kg, jestime avoir atteint mon objectif. De plus une charge supplémentaire de 1kg est possible et permettra dembarquer des batteries supplémentaires ou tout composant pour une application particulière. Cette charge de 1kg est un maximum car comme vous pouvez le voir dans ma vidéo, le char peine à monter les escaliers.
Pour les chenilles, jai utilisé du D joint (joint de fenêtre) comme montré dans mes précédentes vidéos.
Merci pour vos commentaires.

Paramètres et détail des composants avec leur poids :
Longueur châssis 85cm
Largeur châssis 48cm
Hauteur châssis 22cm
Poids du châssis 1300g
EV3 165g + batterie 122g
4 gros servomoteurs 82g x 4 = 328g
Récepteur Infrarouge 20g
Câbles 44g
Chenilles avec D joint 272g x 2 = 544g
Angle dattaque du char 35°
