Bouton d'arrêt d'urgence [testé par mthibs]

bouton arret urgence test

  • Veuillez vous connecter pour répondre
1 réponse à ce sujet

#1 mthibs

mthibs

    Nouveau membre

  • Membres
  • 72 messages
  • Gender:Male

Posté 27 février 2017 - 08:51

Salut !
je propose un sujet de test sur le bouton d'arrêt d'urgence de la boutique.

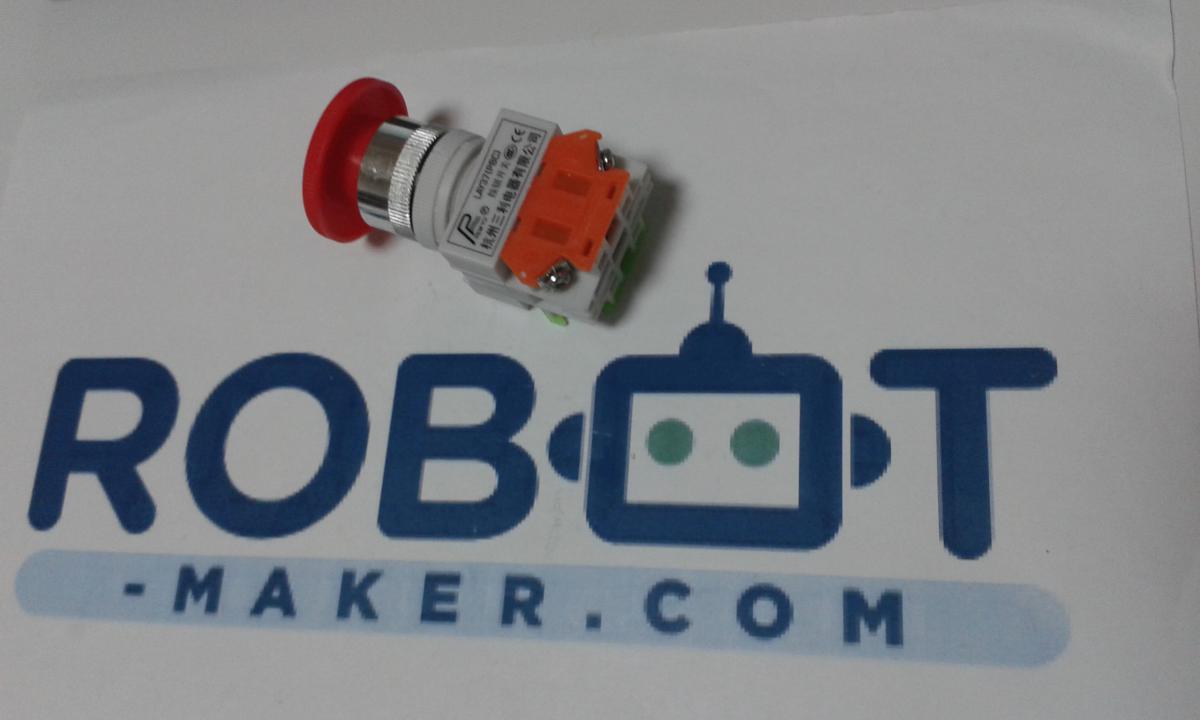

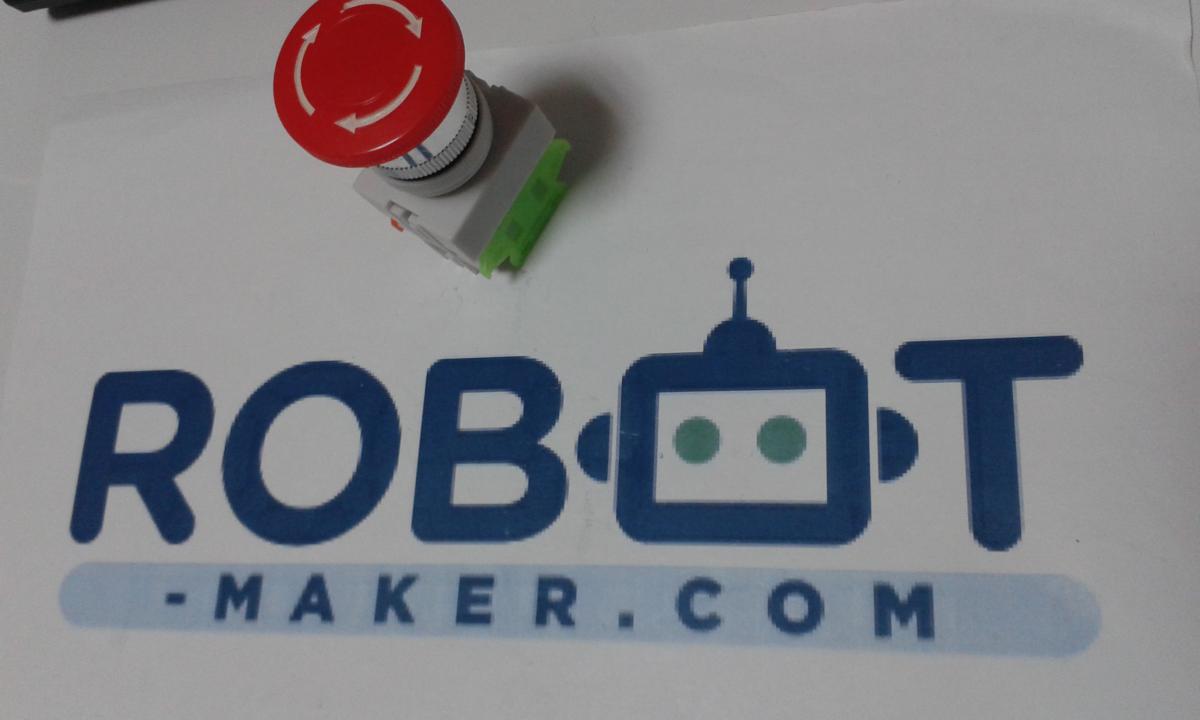

Une fois qu'on l'a dans les mains il ressemble à ça :

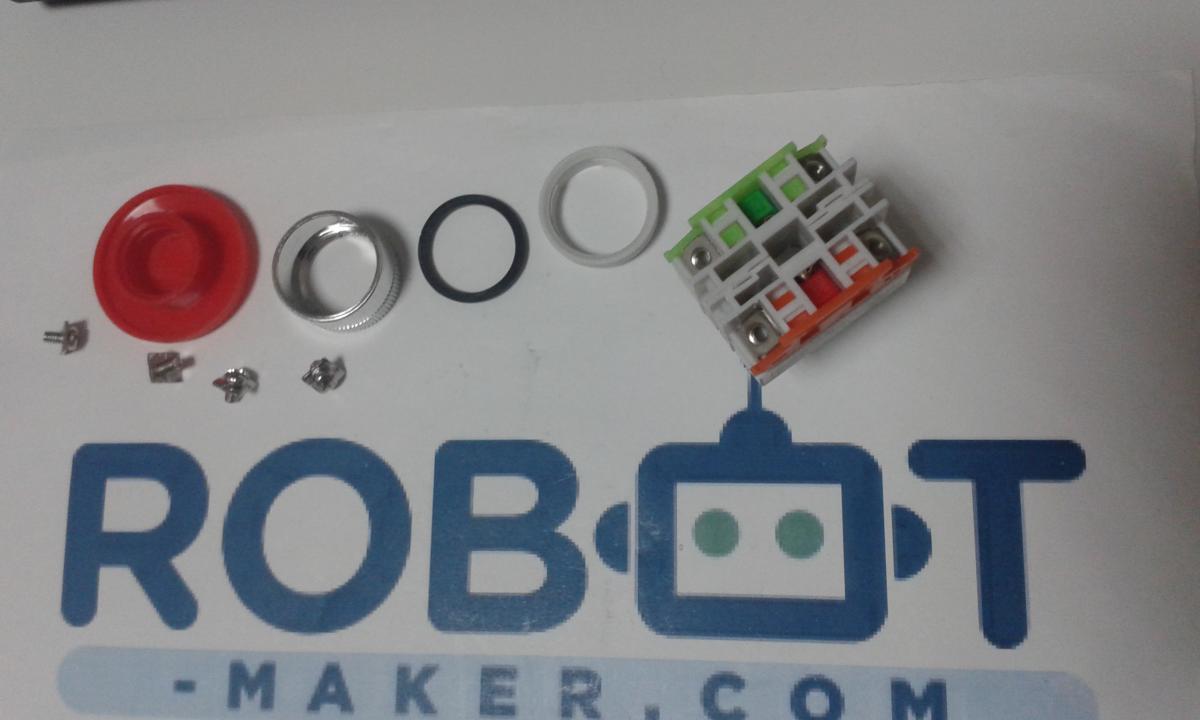

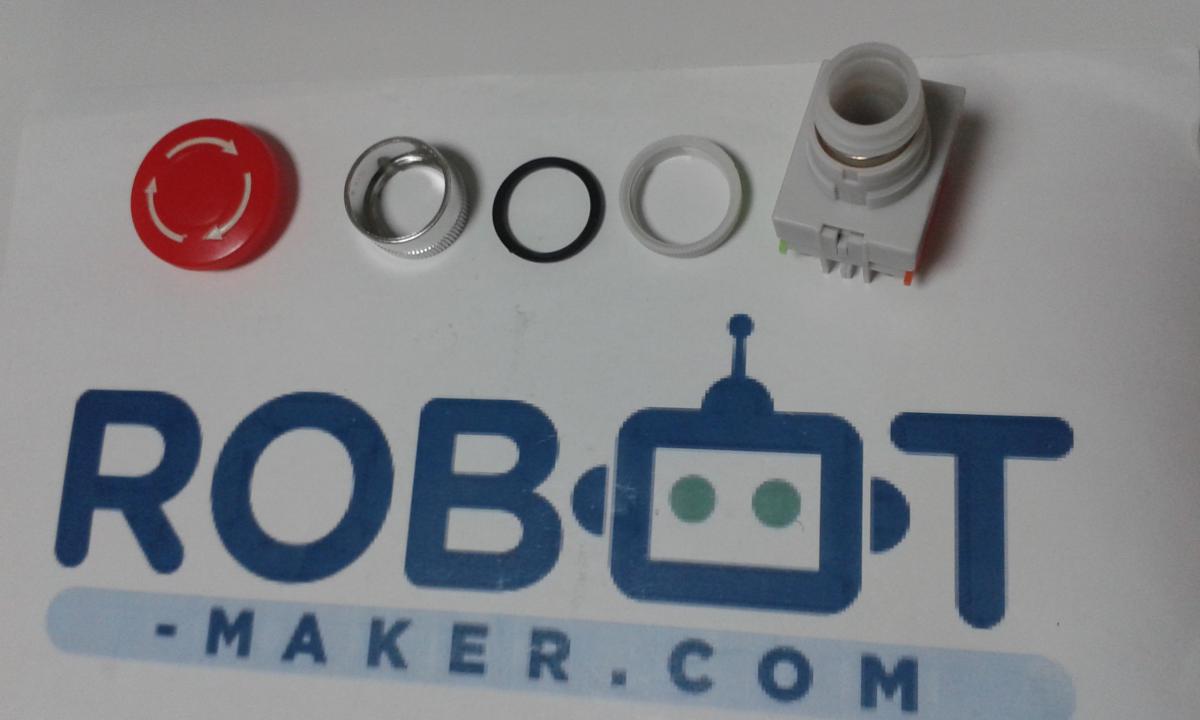

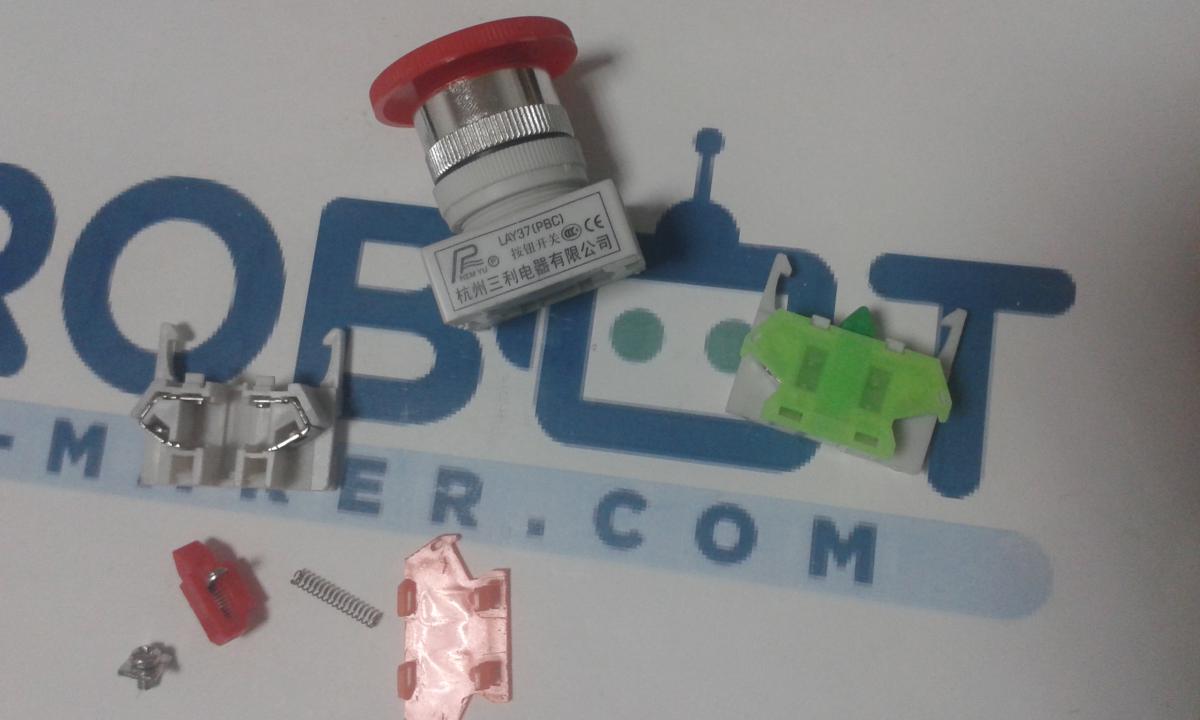

Je l'ai démonté pour voir un peu comment il fonctionne et il y a pas mal de pièces:


Le bouton est facilement modulable et possède 4 borniers à vis de fixation, c'est plutôt pratique !

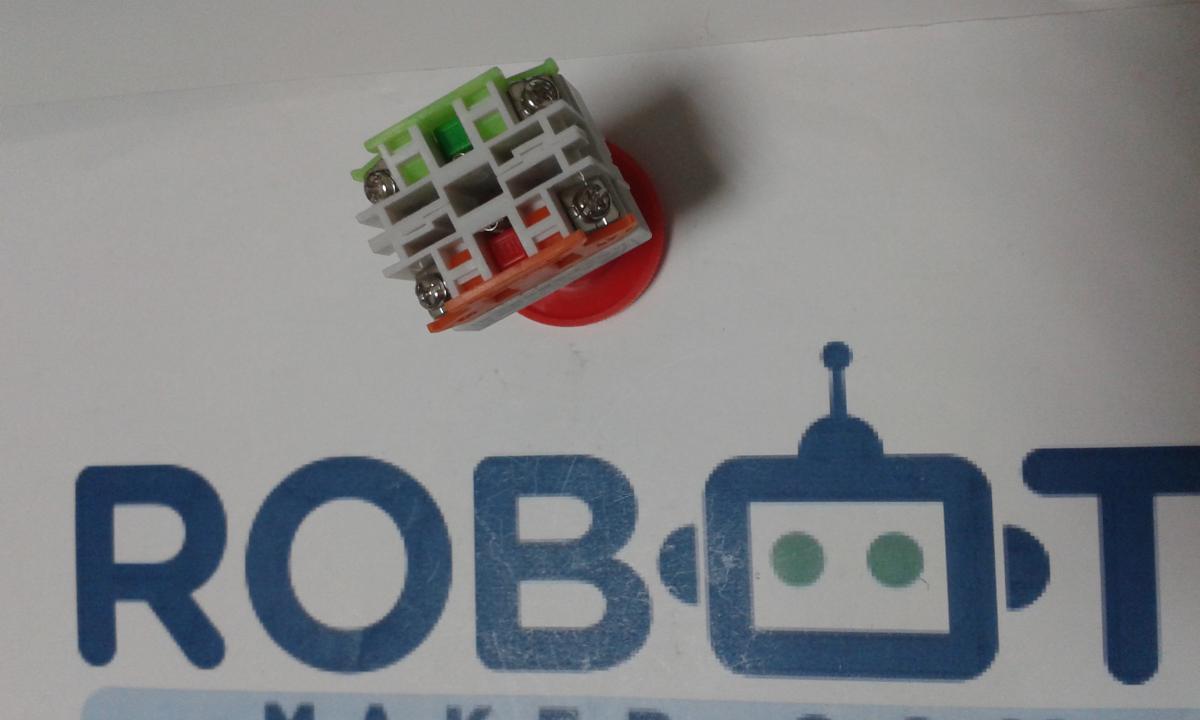

Il y a deux parties : une connexion NO (normalement ouverte) en vert sur l'image et une connexion NF (normalement fermée) en orange sur l'image.
Les deux parties permettent soit d'ouvrir le circuit lors d'un appui sur le bouton, soit le fermer. De quoi adapter ce bouton à pas mal d'applications =).
Il faut un trou de diamètre 24 mm pour pouvoir le monter.

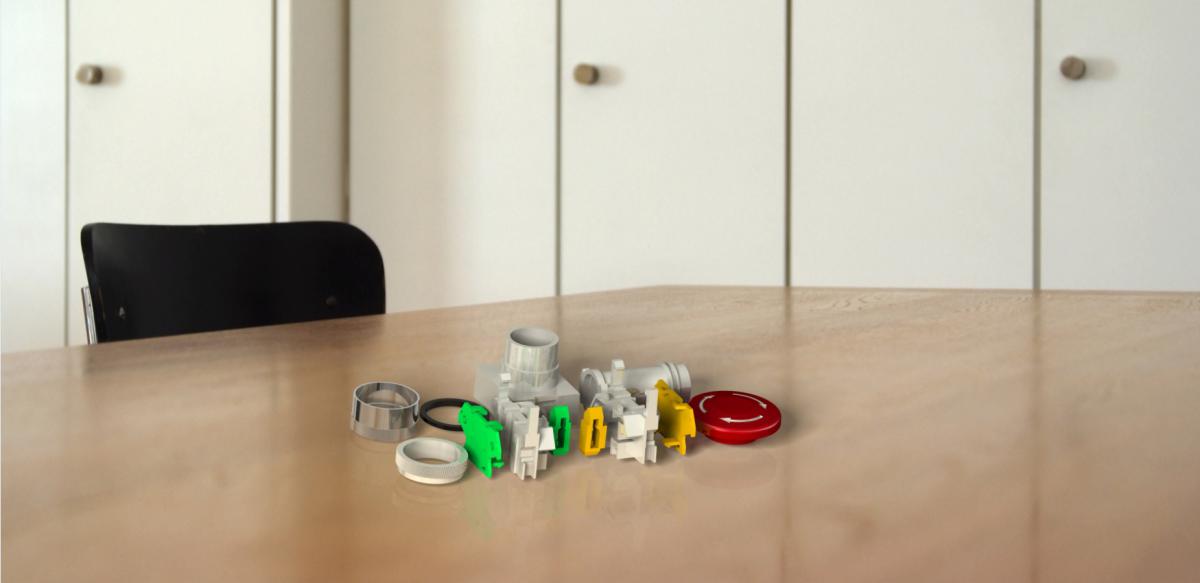

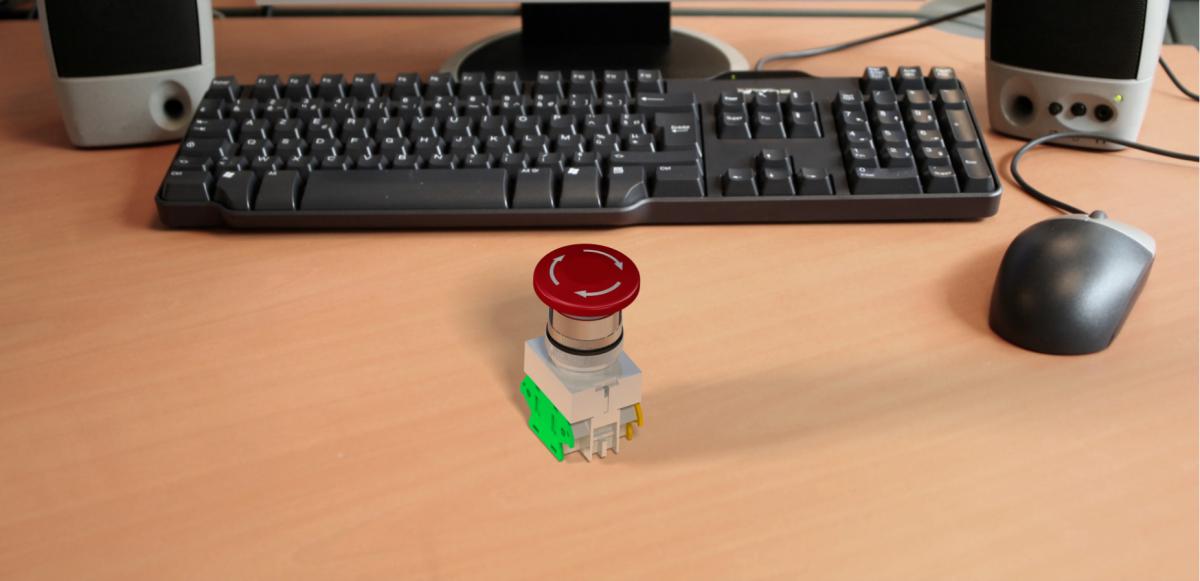

J'ai fait une petite modélisation avec CatiaV5 pour que vous puissiez mieux l'imaginer :
bouton arret urgence.jpg
vue éclatée 2.jpg





téléchargement : Fichier joint  bouton arret urgence.zip   395,69 Ko   112 téléchargement(s)


Et une petite vidéo  ;) :



Je trouve que ce bouton est idéale pour des robots comme ceux de la coupe de France de robotique (sur lesquels un bouton d'arrêt d'urgence est obligatoire)



#2 Ulysse

Ulysse

    Membre passionné

  • Membres
  • PipPipPip
  • 486 messages
  • Gender:Not Telling

Posté 28 février 2017 - 10:17

Toujours utile en effet.
