Kit bras rotatif et pince robot [testé par mthibs]

bras rotatif robot test bras robot

6 réponses à ce sujet

#1 mthibs

mthibs

    Nouveau membre

  • Staff
  • 71 messages
  • Gender:Male

Posté 31 mars 2017 - 08:55

Salut !

Loin de moi l'idée de faire de la concurrence à Donovandu88 avec son super bras robot BCN3D Moveo mais ce sujet est dédié au montage et au test du kit bras rotatif et pince robot qu'il y a dans la boutique !

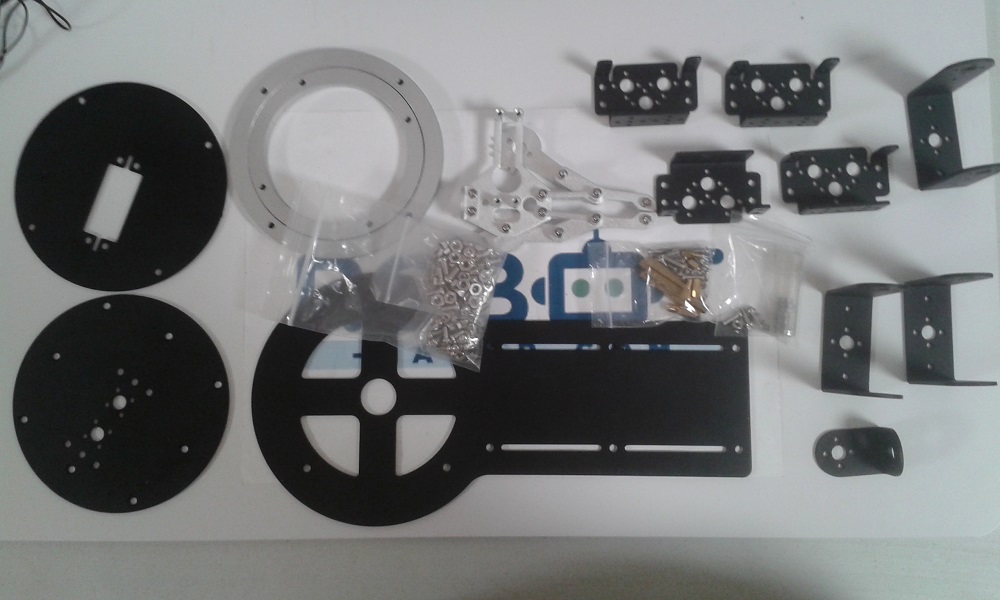

Ce kit est composé de toutes les pièces mécaniques et visserie nécessaire pour assembler un bras robotique 6 DOF.

Par contre, les servo moteurs ne sont pas fournis avec, j'utilise les servo MG995 qui sont parfait pour cette application.

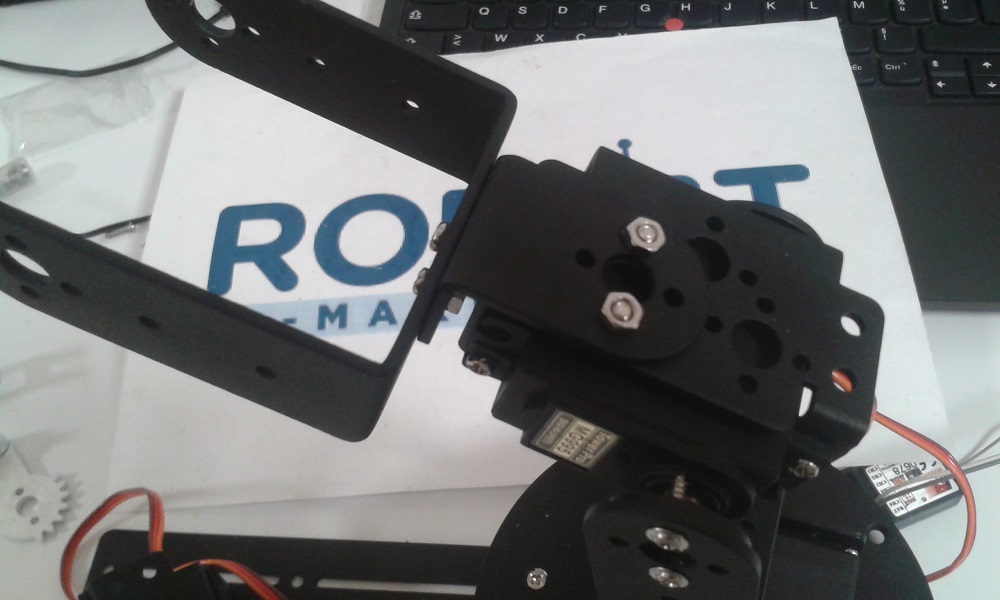

Je mets quelques photos du montage :

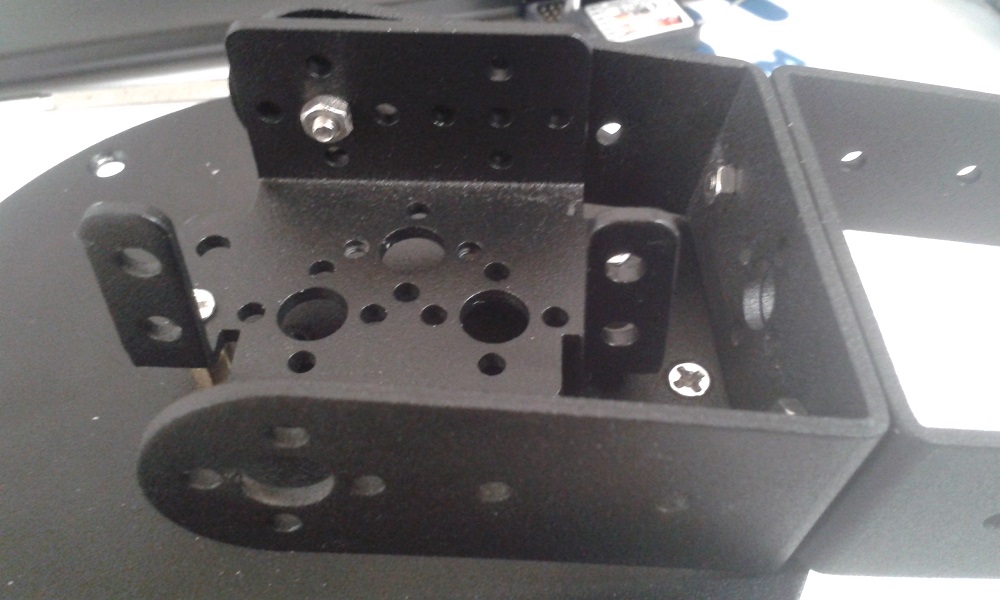

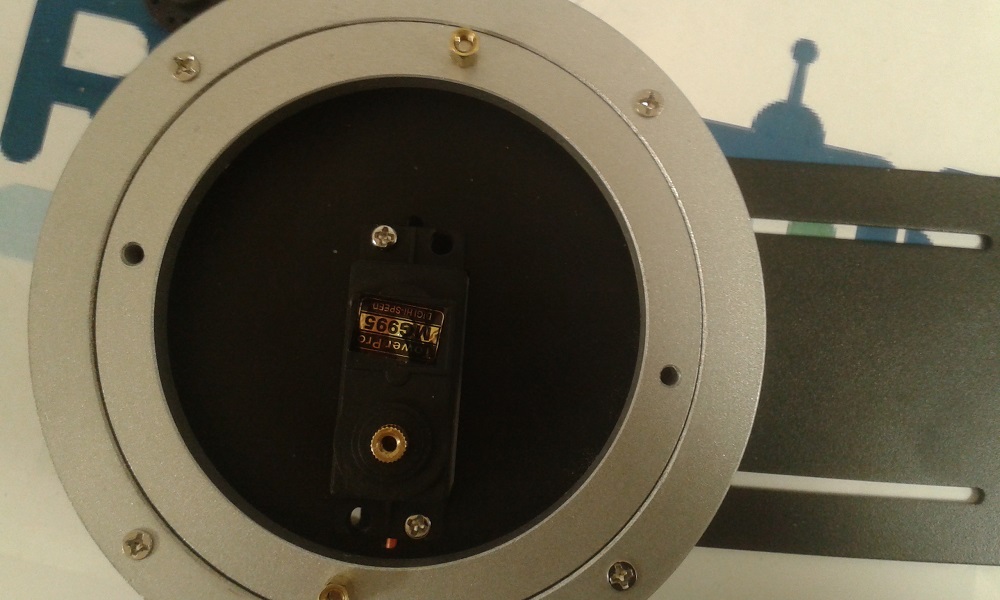

en commençant l'assemblage de la base tournante et du premier servo

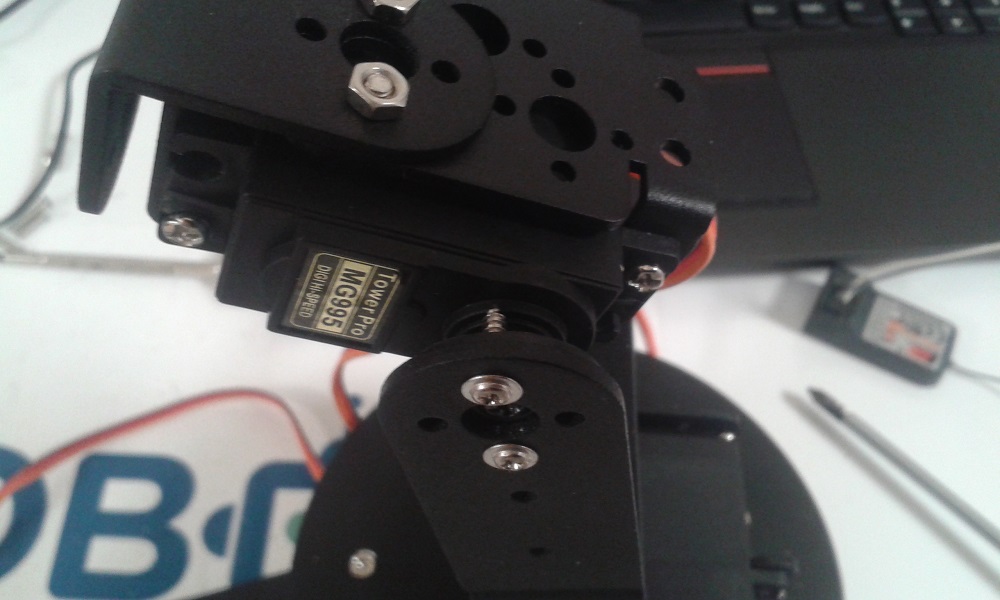

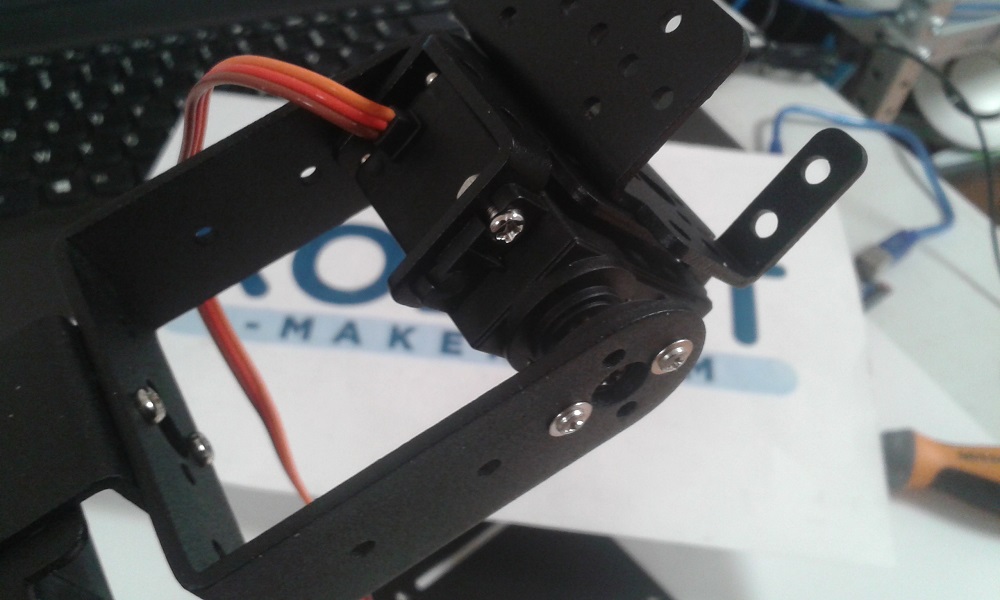

Ensuite on passe à la partie supérieure

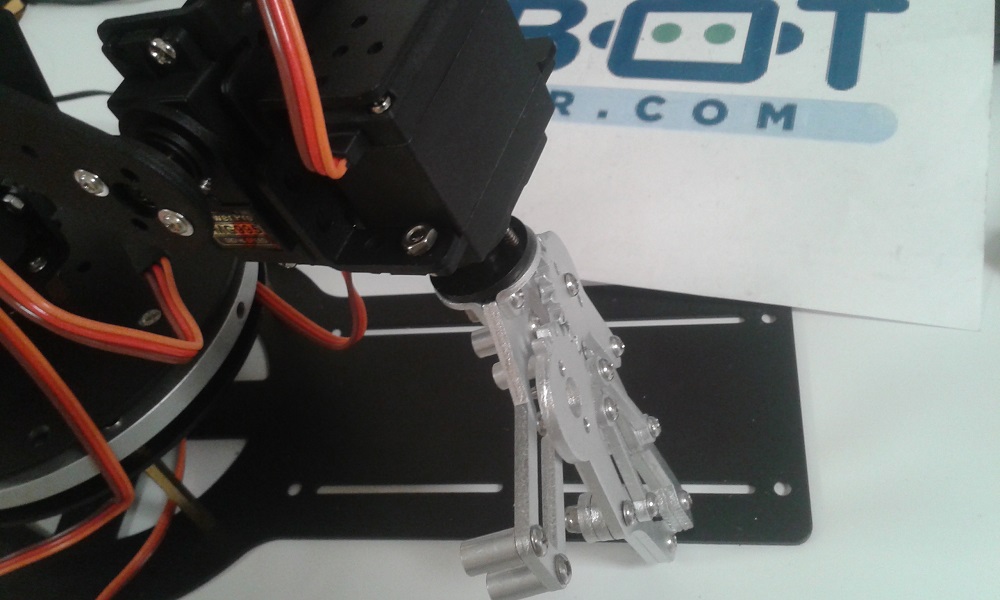

Et enfin le montage de la pince

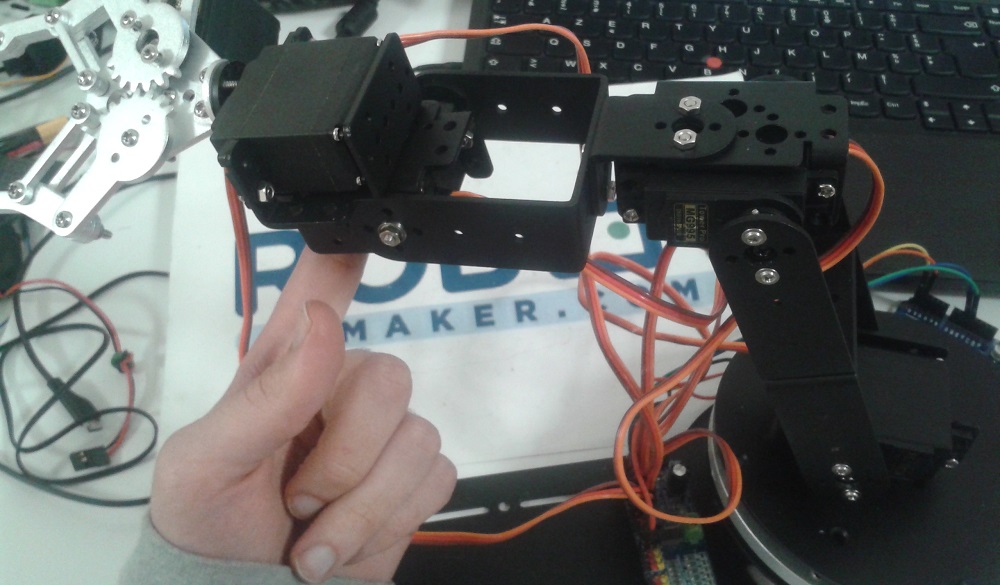

Le bras est monté !




Pour faire fonctionner le bras j'utilise le driver 16 servo I2C et une arduino uno. Jekert a testé ce driver sur le forum !




Pour alimenter les moteurs, une batterie LiPo 12V est suffisante, avec un convertisseur 5V 7A. On peut utiliser un convertisseur 5V 5A mais au delà de trois moteurs en action il n'y a plus assez de courant.



Pour le programme, il suffit d'adapter celui posté par Jekert pour contrôler plusieurs servos dans le test du driver !

Voici un exemple de programme que je n'ai pas encore testé :



Et il ne reste plus qu'à programmer une jolie chorégraphie  :D
