Posté 31 janvier 2020 - 05:33

L'atelier Assembly2 n'est plus supporté sur la 0.18 et 0.19



Si tes assemblages sont simples (que du positionnement) , tu peux utiliser l'atelier A2plus



Si tes assemblages sont dynamiques, l'atelier Assembly3

petite vidéo simple mais efficace  ici : http://help-freecad-jpg87.fr/00fr/02assemblage/videos_asm3/4hypnotic/videoAsm3hypnotic.html



Mais visiblement l'atelier Assembly4 va prendre le relais dans peu de temps...



#22 Jeremy Roussy

Jeremy Roussy

    Nouveau membre

  • Membres
  • 11 messages
  • Gender:Male

Posté 04 février 2020 - 09:33

Merci beaucoup pour l'aide que vous m'avez apportée. De plus merci pour la vidéo qui explique comment utiliser l'atelier Assembly3.



#23 Jeremy Roussy

Jeremy Roussy

    Nouveau membre

  • Membres
  • 11 messages
  • Gender:Male

Posté 14 février 2020 - 09:16

Bonjour,



J'aurais voulu savoir, j'ai un model de Raspberry Pi 3A+ importé en fichier .step depuis grabcad et je voudrais changer la couleur du PCB car il apparaît tout gris. cependant la carte et tous ses composants sont dans un seul et même corps.



#24 Forthman

Forthman

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 1 021 messages
  • Gender:Not Telling
  • Location:Montauban (82)

Posté 14 février 2020 - 09:34

Salut,



Un maillage ne peut avoir qu'une seule couleur, donc si c'est pour avoir un STL avec plusieurs couleurs ça ne fonctionnera pas (je ne sais même pas si la couleur est codée dans le fichier)

Par contre si c'est pour le visualiser sous Freecad, et faire des copies écran par exemple, pas de problème.



Tu dois en premier créer une forme à partir du maillage  : atelier "part" ->  menu "pièce" -> créer la forme à partir d'un maillage



ensuite dans l'arbre de construction clic droit sur cette nouvelle forme et -> Définir les couleurs



Bon coloriage ;)



#25 Jeremy Roussy

Jeremy Roussy

    Nouveau membre

  • Membres
  • 11 messages
  • Gender:Male

Posté 14 février 2020 - 10:21

Encore une chose, est ce normal que, lorsque je réédite l'esquisse d'une poche ou d'une extrusion, les esquisses qui se trouvent plus bas dans l'arbre de construction deviennent invalides alors qu'elles n'ont aucun lien ?



#26 Forthman

Forthman

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 1 021 messages
  • Gender:Not Telling
  • Location:Montauban (82)

Posté 14 février 2020 - 10:45

elles ont un lien à partir du moment où elles ont été plaquées sur une face.

c'est un problème (et même LE problème) de Freecad, le renommage topologique. C'est lié à Open Cascade qui renomme un peu au pif les arrêtes et faces des objets.

(on espère tous qu'une solution sera trouvée bientôt)



Le plus sûr pour avoir une modélisation robuste est d'utiliser les plans de base pour créer les esquisses et non pas les faces précédentes de l'objet.

Mais on peu s'en sortir assez facilement avec un peu de pratique.

- sélectionne le sketch en défaut

- dans les propriétés d'attachement clique sur la valeur de "Map Mode" (en général FlatFace )

- clique sur le petit bouton [...] qui s'affiche tout à droite de la ligne, ça ouvre un menu

- normalement dans la vue 3D tu dois avoir l'objet dans l'état avant ce sketch

- clique sur la face où doit être appliqué le sketch (la valeur doit se mettre dans la première référence)

- valide avec "OK" et normalement c'est bon (sinon il faut chercher un peu, avec l'habitude ça va vite)



#27 Jeremy Roussy

Jeremy Roussy

    Nouveau membre

  • Membres
  • 11 messages
  • Gender:Male

Posté 14 février 2020 - 11:03

Et où trouves tu les propriétés d'attachement ?



#28 Forthman

Forthman

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 1 021 messages
  • Gender:Not Telling
  • Location:Montauban (82)

Posté 14 février 2020 - 11:22

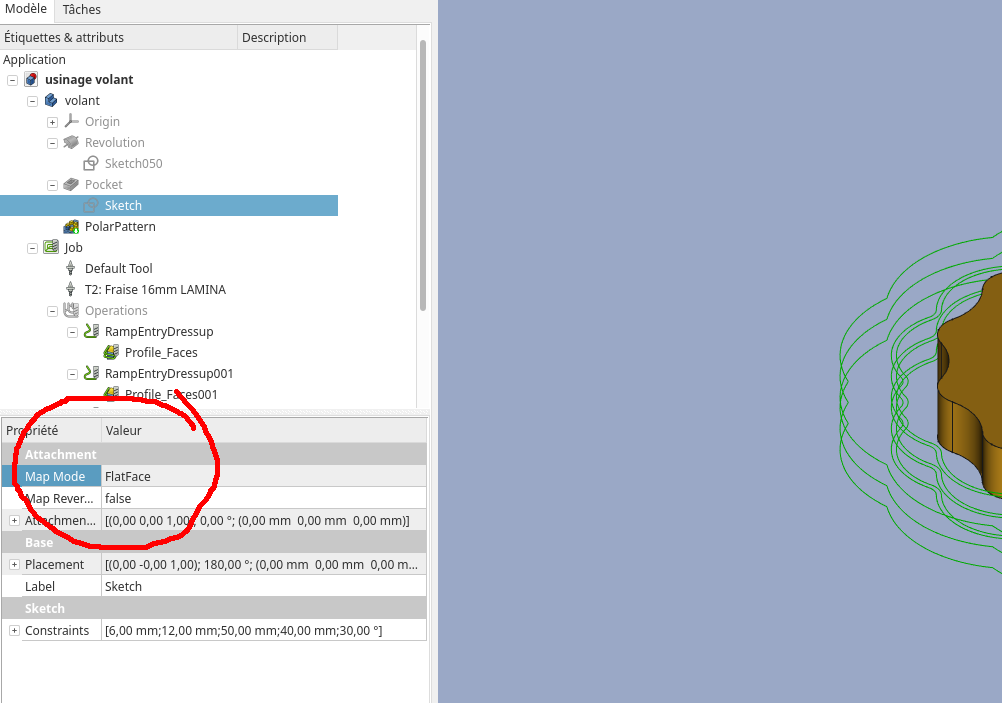

Capture d’écran_2020-02-14_11-19-48.png



#29 Jeremy Roussy

Jeremy Roussy

    Nouveau membre

  • Membres
  • 11 messages
  • Gender:Male

Posté 21 février 2020 - 10:31

Bonjour, c'est encore moi  :ignat_02:  :bye:



Cette fois c'est pour savoir comment puis je modifier une pièce importée en fichier .step, c'est a dire pouvoir faire, par exemples, des poches ou des extrusions sans créer de nouveaux corps.

Et merci pour les dernières réponses à mes questions ça m'as été très utile !



#30 Forthman

Forthman

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 1 021 messages
  • Gender:Not Telling
  • Location:Montauban (82)

Posté 21 février 2020 - 10:44

Bonjour Encore toi :pardon:



Tu peux modifier un objet 3D importé (non paramétrable donc) comme n'importe quel objet de l'atelier "part"



Si tu veux utiliser l'atelier "part design", il faudra créer un BaseFeature, mais dans ce cas tu es obligé d'avoir au moins

deux corps (l'objet de base + le nouveau Body)
