Ximun est utilsateur de onshape, et il a vraiment du mal à accrocher à Freecad ...
Par contre il trouve que la licence pro de Onshape est assez "chère" surtout quand on veut faire des pièces simple...

D'après le site onshape vous avez

  • Plan Standard : 1 500 $ par utilisateur et par an, idéal pour les professionnels individuels.
  • Plan Professional : 2 500 $ par utilisateur et par an (conçu pour les équipes avec gestion des données et sécurité). Les professionnels éligibles peuvent aussi profiter du Discovery Program pour l'essayer gratuitement pendant 6 mois.)
  • Enterprise: Sur devis personnalisé auprès du service commercial...

Donc bon, au vu des prix mieux vaut payer une licence IA à 20€ / mois ...


Du coup il s'est lancé le défi de faire un outil de CAO web un peu comme Onshape mais plus " simple " permettant de couvrir les besoins basique pour créer des pièces, qui soit plus pratique et intuitif que Freecad et je l'ai suivi =)

L'outil est encore en version pré-Alpha et il manque de nombreuses fonctionnalités  mais si vous voulez faire des pièces simple c'est à peu près fonctionnel et il est déjà disponible :
Je vous présente MiniCad

Il s'agit d'un outil de CAO paramétrique qui tourne entièrement dans le navigateur ( pas d’installation, pas de compte, pas de serveur) .  Le principe reprend un peu celui d’Onshape, mais en beaucoup plus simple
Vous pouvez dors et déjà tester la version pré Alpha dans votre navigateur ;)

Si vous avec des remarques constructives n'hésitez pas !  Gardez néanmoins en tête que c'est une version qui a de nombreux bugs connus (dont les outils de congés / chanfreins en fonction de la géométrie de la pièce à modéliser )


Si mon commentaire vous a plus laissez nous un avis  !  :thank_you:

Nouveau sur Robot Maker ?

Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope  aux articles,  à la boutique  et aux différents services disponible !
En attendant qu'une bibliothèque de fichiers 3D soit mise en place n'hésitez pas à demander si vous avez besoin du fichier 3D d'un des produits de la boutique... On l'a peut être !
Si vous souhaitez un robot pilotable par internet n'hésitez pas à visiter www.vigibot.com et à lire le sous forum dédié à vigibot!



Les réalisations de Mike118








#2 Mike118

Mike118

    Staff Robot Maker

  • Administrateur
  • PipPipPipPipPip
  • 12 868 messages
  • Gender:Male
  • Location:Anglet
  • Interests:Robotique, Entrepreneuriat, Innovation, Programmation, Résolution de problème, Recherche de solutions, Mécanique, Electronique, Créer, Concevoir

Posté 08 octobre 2026 - 20:49

Minicad avance bien !

Minicad utilise désormais le noyau géométrique est OpenCascade, (le même que FreeCAD,) embarqué dans la page en WebAssembly.
Les pièces sont donc de vrais solides exacts (plans, cylindres, tores…) et pas des maillages!

De nombreuses fonctionnalités sont désormais en place :

Esquisse 2D

  • Ligne, polyligne, rectangle (centré, 2 coins, 3 points), parallélogramme, cercle (centre-rayon ou 3 points), arcs (centre, 3 points, tangent), oblong, rainure en arc, polygone régulier, spline, point, texte.
  • Modifier : congé, chanfrein, ajuster, prolonger, scinder, décaler, symétrie, transformer (déplacer, copier, pivoter, échelle), répétitions linéaire et circulaire, copier-coller, utiliser (projeter une arête du solide).
  • Un solveur de contraintes : horizontale, verticale, parallèle, perpendiculaire, égalité, coïncidence, tangence, milieu, point sur objet, fixer, symétrie, concentrique.
  • Cotes pilotantes (longueur, diamètre, rayon, angle, distance) et cotes de référence. On tape une valeur au clavier pour coter directement.
  • L’ajustage garde les contraintes. Si on coupe un côté de rectangle ou d’hexagone, le trait d’origine reste en construction sous les morceaux conservés. Les horizontales, les verticales et les cotes restent donc actives.
  • Mode normal et mode continu pour les outils, raccourcis clavier personnalisables.
  • On peut esquisser sur un plan de référence ou sur n’importe quelle face d’un solide, y compris une face courbe.

Fonctions 3D

  • Extrusion, avec nouveau corps / ajouter / enlever / intersecter.
  • Révolution jusqu’à 360°.
  • Balayage le long d’un chemin et lissage entre plusieurs profils.
  • Coque et dépouille.
  • Congé et chanfrein.
  • Symétrie de corps.
  • Trou normalisé : simple, lamé, fraisé ou taraudé, de M2 à M20. Le filetage n’est pas modélisé.
  • Répétition de fonctions (extrusion, trou, congé…), en mode linéaire, circulaire ou le long d’une courbe.

Corps

  • Plusieurs corps par Part Studio, listés dans l’arbre.
  • Chaque corps a un nom modifiable, une couleur et un bouton pour le masquer.

Fichiers

  • Format de travail .mcad, avec sauvegarde automatique.
  • Plusieurs Part Studios par document, rangés dans des dossiers.
  • Export STL et STEP exact. Le STEP a été vérifié dans FreeCAD.
  • Import STEP avec les noms et les couleurs du fichier. La pièce importée se modifie ensuite : esquisse sur une face, extrusion, congés, perçages.
  • Annuler / rétablir partout.

Accessibilités

  • Vous pouvez définir vous même tout vos raccourcis les exporter et en importer, ( pensez à les exporter pour les sauvegarder ;) )
  • Il y a un mode simple tracé ou multi tracé en cliquant deux fois sur un outil d'esquisse pour passer en multi tracé...

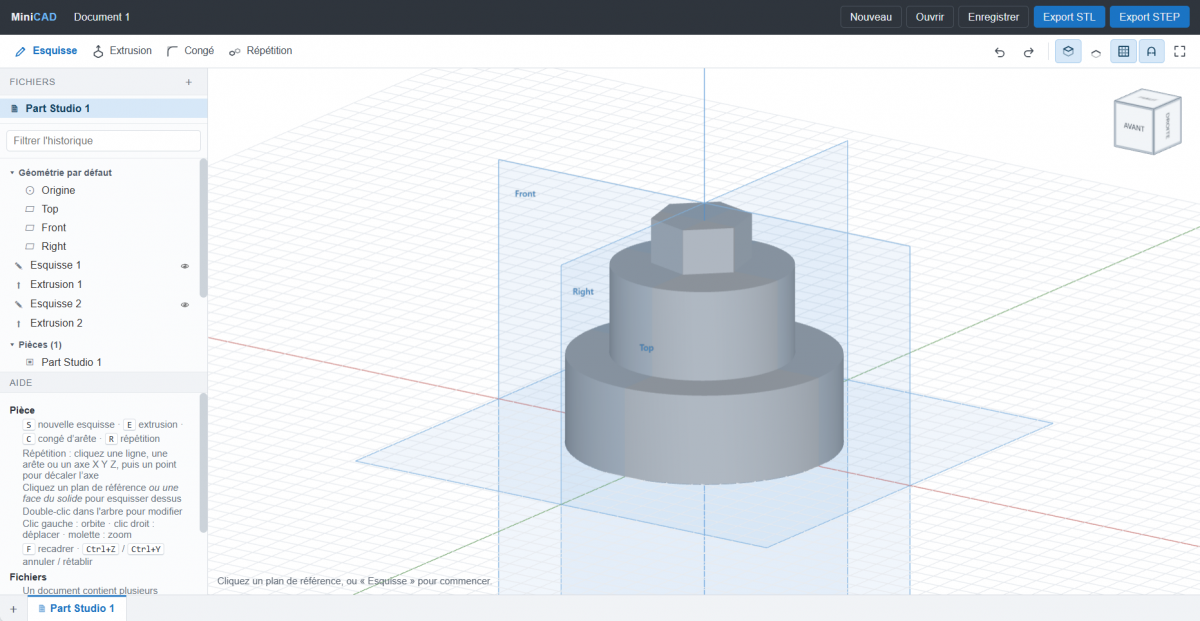

Quelques petites images :

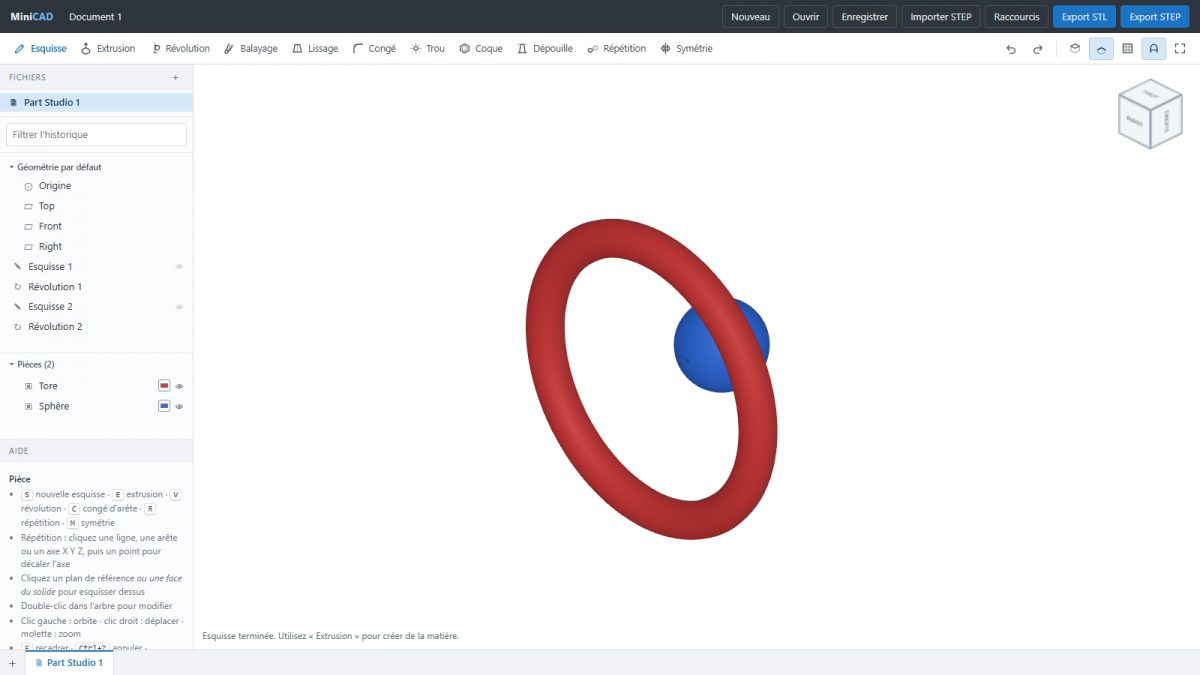

Les couleurs des corps :

Les esquisses avec les contraintes :

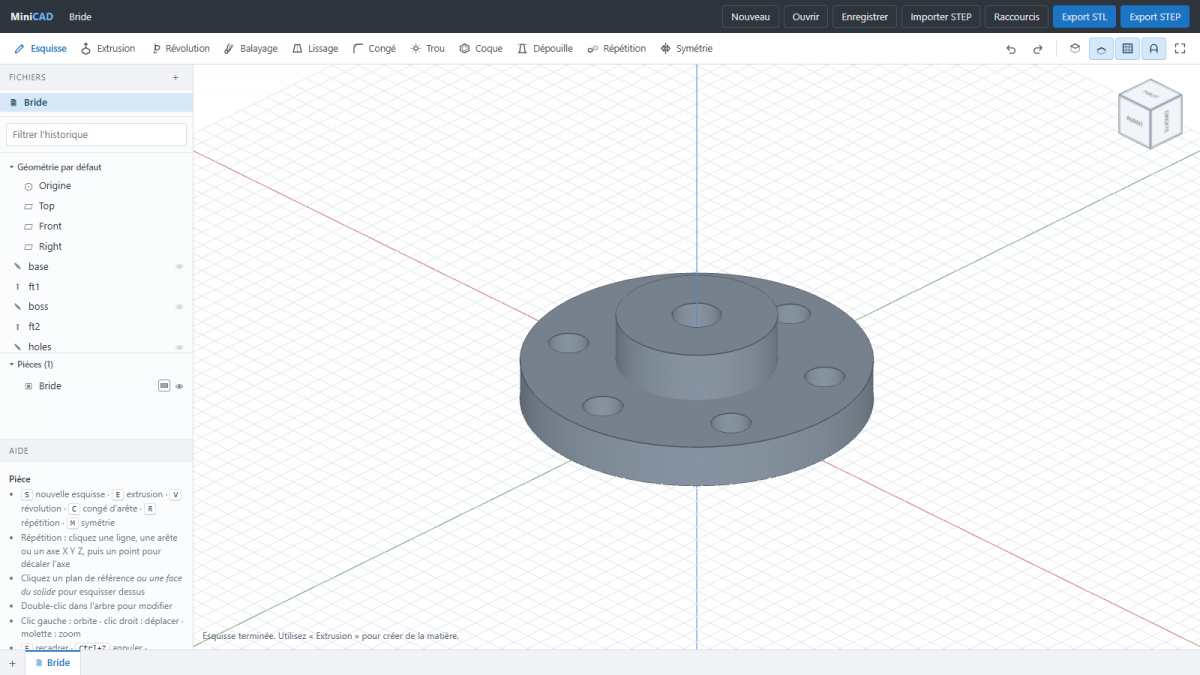

De nombreuses fonctions 3D :

La répétition courbe :


Prochaines étapes prévues

  • Image en calque dans une esquisse : importer une photo ou un plan, puis pouvoir la mettre à l’échelle, en cliquant sur deux points par exemple et en tapant la distance réelle, dans le but de pouvoir la décalquer.
  • Ajout des couleurs dans l’export STEP.
  • Assemblage : positionner plusieurs pièces entre elles.
  • Splines exactes (elles sont encore approchées par des segments).
  • Calcul de la pièce dans un Worker, pour que l’interface ne se fige plus sur les pièces lourdes.
  • Outil de mesure et propriétés de masse (volume, centre de gravité).
  • Export DXF pour la découpe laser, puis mise en plan 2D annotée.
  • Variables nommées partagées entre esquisses et fonctions, bibliothèque de pièces standard.

Limites actuelles

  • Pas d’assemblage ni de liaisons entre pièces.
  • Pas de filetage modélisé.
  • Les splines et les textes sont facettés.
  • Une pièce très complexe peut figer l’interface pendant son calcul.
  • Les couleurs ne sortent pas dans les exports STL et STEP.
  • Testé sur Chrome et Firefox, Safari non testé.

Bien entendu il manque encore des choses, et certaines choses peuvent ne pas fonctionner correctement mais bon c'est encore une version Beta et je veux bien avoir votre avis donc n'hésitez pas à tester et à me faire des retours sur  Minicad  :)

Merci d’avance pour vos essais et vos remarques !


Si mon commentaire vous a plus laissez nous un avis  !  :thank_you:
