Mettre deux pont en H en parallèle


22 réponses à ce sujet

#1 gelectron

gelectron

    Nouveau membre

  • Membres
  • 4 messages

Posté 03 avril 2009 - 09:43

Bonsoir à tous, je travaille actuellement sur mon projet de PPE qui consiste en l'élaboration d'un robot suiveur de ligne, je me charge de l'élaboration des schémas structurels et j'aurais besoin de vos remarques.

En effet dans notre groupe nous avons décidé d'utiliser deux moteurs pour le déplacement du robot, ces deux moteurs doivent disposer d'un double sens de rotation et pour se faire, j'ai décidé d'utiliser un pont en H pour chaque moteur en mettant ces deux ponts en parallèle.

Et j'aurais tout simplement aimé savoir quel était le meilleur système de commutation à utiliser pour ces pont H, vaut-il mieux utiliser des relais, des transistors ? Quelle est la différence au final par rapport a fonctionnement des moteurs ?

Merci d'avance.

#2 Prinz metal ex-neo

Prinz metal ex-neo

    > Membre d'honneur <

  • Membres
  • PipPipPip
  • 463 messages
  • Gender:Male
  • Location:Algérie

Posté 03 avril 2009 - 09:59

Salut gelectron

Pont en H je connais ça très bien je les ai beaucoup utilisé

1-si tu utilise des transistors: :huh:
Tu perdras des volts !, exemple si ton moteur marche a 3v tu seras obligé de l’alimenter en 5 volte a peu prêt « a cause de la tension de jonction des transistors » qui consommera 2v (c’est qu’un exemple sa dépond des transistors utiliser) donc tu n’aura pas vcc en sorti mais vcc-2v !

2- si tu utilise des relais : <_<
Tu auras toujours vcc en sorti, mais ! il te faudra au moins 6v pour les alimenter et sa consomme dans les 30ma c’est beaucoup si tu utilise 4 relais en plus ça fait du bruit « tiic », et surtout ça prend de la place (gagner de la place et des ampères et très emportant dans un robot)

Moi je te conseille un circuit intégré l298, c’est un circuit intégré tout petit qui comporte 2 pont en H (c’est ce qu’il te faut !), je te le conseille vivement, je te le dit tout de suit c’est ta solution. B)

Regarde tu as tout ici !
Image IPB

En plus
http://www.datasheetcatalog.net/datasheets.../9/8/L298.shtml

Bonne chance fait nous part de tes nouvelles !

a+ neo

#3 _Yoda

_Yoda

    Habitué

  • Membres
  • PipPip
  • 152 messages
  • Gender:Male
  • Interests:http:/www.perso.iut-nimes.fr/fgiamarchi

Posté 04 avril 2009 - 11:47

Non, je ne suis pas d'accord.

Débâtons un peu, si tu le veux bien. :Koshechka_08:

Il s'agit de réaliser un suiveur de ligne, mon péché mignon. :rolleyes:

Il y a peu d'inversion des moteurs et lorsque cela se produit, c'est à vitesse réduite avec un arrêt avant.
Un bon vieux transistor (MOS c'est mieux) en tout et pour tout avec un petit relais.
C'est la seule solution pour avoir le plus de pêche possible.

Je ne suis pas un adapte systématiquement du pont en H, que j'utilise, beaucoup pourtant, à faible puissance pour mes robots pédagogiques.
[url="http://www.robot-sumo.fr/"]Site Officiel du Tournoi de Robots Sumo
[/url]

#4 Prinz metal ex-neo

Prinz metal ex-neo

    > Membre d'honneur <

  • Membres
  • PipPipPip
  • 463 messages
  • Gender:Male
  • Location:Algérie

Posté 04 avril 2009 - 01:06

Ouki :connie_mykilroy:

Débâtons un peu, si tu le veux bien. :Koshechka_08:


Heu… d’après ce que je sais c’est ton truc les suiveur de ligne alors je la ferme :blush:

#5 gelectron

gelectron

    Nouveau membre

  • Membres
  • 4 messages

Posté 04 avril 2009 - 02:38

Donc si j'ai bien compris le pont en H n'est pas la meilleure solution.

Ceci dit _Yoda je ne suis pas sûr de saisir le principe de l'utilisation d'un transistor et d'un relais pour obtenir les deux sens de rotation du moteur (désolé je suis débutant) mais j'ai trouvé un schéma qui semble correspondre à ce principe de fonctionnement :

Est-il correcte ? J'ai un doute au niveau de la représentation des relais.

Je repasserais plus tard pour poster le schéma avec les bonnes valeurs des composants.

#6 _Yoda

_Yoda

    Habitué

  • Membres
  • PipPip
  • 152 messages
  • Gender:Male
  • Interests:http:/www.perso.iut-nimes.fr/fgiamarchi

Posté 04 avril 2009 - 06:05

Non, ce schéma n'est pas correct.
Il ne permet pas d'inverser le sens de rotation des moteurs, mais seulement de les couper.

Avant d'essayer d'inverser le sens de rotation, il faut d'abord contrôler les moteurs.

Le but est de pouvoir faire varier la vitesse de rotation des moteurs.
Dans l'ordre en partant de l'alim.
+Batt
Moteurs avec une diode en inverse
transistor MOS
Masse batt

Cherche sur le web.
Commence donc par comprendre comment on peut piloter un moteur avec un transistor.

Neo: je ne souhaite pas que tu disparaisses du dialogue.
Mais simplement écouter tes arguments.

Il n'était pas dans mes intentions de t'exclure du débat ou de te remplacer auprès de Gelectron.
Je ne connais pas tes compétences et tu ne connais pas les miennes.

Allez reviens, on a tous les mêmes à la maison ... :D
[url="http://www.robot-sumo.fr/"]Site Officiel du Tournoi de Robots Sumo
[/url]

#7 Prinz metal ex-neo

Prinz metal ex-neo

    > Membre d'honneur <

  • Membres
  • PipPipPip
  • 463 messages
  • Gender:Male
  • Location:Algérie

Posté 04 avril 2009 - 07:42

lol ne t’inquiète pas ! Je ne pleure pas encore :lol:

C’est juste que je n’ai jamais réalisé un robot suiveur de lumière et apparemment vous si alors vous êtes mieux placer pour répondre

Il y a peu d'inversion des moteurs et lorsque cela se produit, c'est à vitesse réduite avec un arrêt avant.


Pour ça heu… si gelectron utilise un pic il peut très bien faire ce que tu as cité non ??
Je ne comprends pas en quoi un relais et un transistor et mieux qu’un lm298 :huh:

a+ neo

#8 Matthieu

Matthieu

    Membre chevronné

  • Membres
  • PipPipPipPip
  • 604 messages
  • Gender:Male

Posté 04 avril 2009 - 10:48

Pour ma part , les relais , je les aime pas trop , ils ont des avantages: isolation galvanique ( a quoi sa sert comme tu utilise 2 fois le même VCC )

Et ses inconvénients : le poid , la consommation ( ne pas oublier la diode de roue libre), une faible vitesse de commutation donc pour travailler avec un PWM , s'est moyen ...

Ensuite , transistor ou pont en H , je dirais pour pont en H , car si tu souhaite l'améliorer , pour que la ligne puisse avoir des angle droit , un pont en H seras très utile ....

Voici mon robot suiveur de ligne.

#9 gelectron

gelectron

    Nouveau membre

  • Membres
  • 4 messages

Posté 05 avril 2009 - 11:43

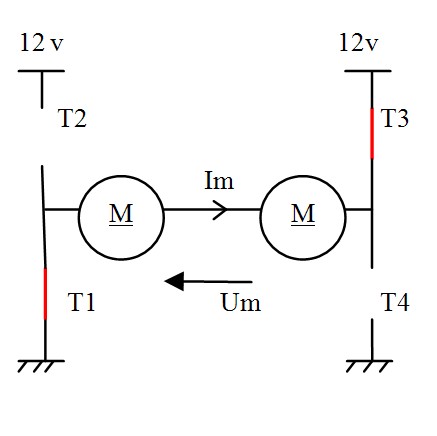

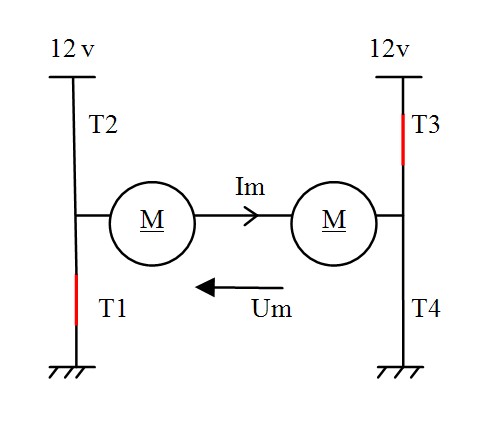

Bon ok donc je vais plutôt opter pour le pont en H, mais j'aurais aimé savoir plutôt que de charger mon circuit avec deux pont en H en parallèle c'est-à-dire un pour chaque moteur, ne serait-il pas mieux que j'utilise un seul pont en H pour les deux moteurs qui seraient du coup en série. J'ai fais un schéma pour expliciter ma question :
(Les transistors T1 et T3 sont saturés tandis que les transistors T2 et T4 sont bloqués, le moteur tourne donc dans un sens).
(Le premier schéma est le bon, je n'ai pas réussis à supprimer les deux autres)

Image(s) jointe(s)

  • PONT_EN_H_MOTEUR.jpg
  • PONT_EN_H_MOTEUR.jpg


#10 _Yoda

_Yoda

    Habitué

  • Membres
  • PipPip
  • 152 messages
  • Gender:Male
  • Interests:http:/www.perso.iut-nimes.fr/fgiamarchi

Posté 06 avril 2009 - 10:48

Ton schéma est toujours faux, pont en H ou pas.

Tu as opté pour un pont en H, c'est bien. Mais...

D'après tes commentaires, tu ne sais pas comment on branche tout ça.

Je pense que tu devrais commencer par indiquer tes compétences, ton expérience.

Afin de ne pas partir dans le mur.
[url="http://www.robot-sumo.fr/"]Site Officiel du Tournoi de Robots Sumo
[/url]

#11 mikael

mikael

    Nouveau membre

  • Membres
  • 23 messages

Posté 15 juin 2009 - 08:21

Donc si j'ai bien compris le pont en H n'est pas la meilleure solution.

Ceci dit _Yoda je ne suis pas sûr de saisir le principe de l'utilisation d'un transistor et d'un relais pour obtenir les deux sens de rotation du moteur (désolé je suis débutant) mais j'ai trouvé un schéma qui semble correspondre à ce principe de fonctionnement :

Est-il correcte ? J'ai un doute au niveau de la représentation des relais.

Je repasserais plus tard pour poster le schéma avec les bonnes valeurs des composants.


bonsoire
j'ai un autre schémat qui irais bien pour la commande de tes moteurs
en trois position avant neutre et arriere et indépendement moteur droit et / ou gauche

Fichier(s) joint(s)


Le succès c'est d'être capable d'aller d'échec en échec sans perdre son enthousiasme

#12 mikael

mikael

    Nouveau membre

  • Membres
  • 23 messages

Posté 16 juin 2009 - 07:02

bonsoire
j'ai un autre schémat qui irais bien pour la commande de tes moteurs
en trois position avant neutre et arriere et indépendement moteur droit et / ou gauche



juste une petite question

je voudrais savoir si mon schémat et bon ou si il manque des choses
ou si vous avez des remarques

Fichier(s) joint(s)


Le succès c'est d'être capable d'aller d'échec en échec sans perdre son enthousiasme

#13 JEF

JEF

    Membre chevronné

  • Membres
  • PipPipPipPip
  • 819 messages
  • Gender:Male
  • Location:St Cannat (13)

Posté 16 juin 2009 - 08:48

Bonsoir
J'ai pas trop le temps de regardé en detail, mais deja, les 2 transistors du haut: le + arrive sur l'emetteur et le collecteur tu le met a la masse... ça pourra pas marché comme ça.

Ensuite, pour ma pars je t'invite a utiliser le bon vieux L298, toujours aussi fiable et tu as des tas d'exemple sur internet, il est tres simple a utiliser, robuste, enfin, un composant en or.

Relais: contact mecanique, ça vieillit mal, c'est gros, c'est lent, c'est lourd / possibilité de faire passé de la puissance, archi simple, moindre cout je pense
L298: rapide, petit, longue vie, leger / puissance plus faible mais suffisante, plus cher

a toi de voir, perso, je fais tout absolument tout avec le L298.

Chaque jour est le premier du reste de ta vie.


#14 mikael

mikael

    Nouveau membre

  • Membres
  • 23 messages

Posté 16 juin 2009 - 10:50

Bonsoir
J'ai pas trop le temps de regardé en detail, mais deja, les 2 transistors du haut: le + arrive sur l'emetteur et le collecteur tu le met a la masse... ça pourra pas marché comme ça.

Ensuite, pour ma pars je t'invite a utiliser le bon vieux L298, toujours aussi fiable et tu as des tas d'exemple sur internet, il est tres simple a utiliser, robuste, enfin, un composant en or.

Relais: contact mecanique, ça vieillit mal, c'est gros, c'est lent, c'est lourd / possibilité de faire passé de la puissance, archi simple, moindre cout je pense
L298: rapide, petit, longue vie, leger / puissance plus faible mais suffisante, plus cher

a toi de voir, perso, je fais tout absolument tout avec le L298.


Merci

Je n'étais plus sur pour les transistors
Ça fait longtemps que je n'est pas fait de schémats en électronique
Je me plante en dessin entre les transistor PnP et NpN (Pour la fléche)

Ce système de relais
je l'ai utilisé pour commander le treuil de ma maquette de bateau
( 12 volt -15 Ampère)
Au lieu de mettre un transistor
J'ai mis un servo qui commande un curseur en 3 positions (bobinage,stop et débobinage)

C'est vrai je travail avec 2 tentions différente 6v et 12 v(le seul avantage du relais)

Merci pour l'info

Une derniere question

Quel intensité maxi pour le L298?
Le succès c'est d'être capable d'aller d'échec en échec sans perdre son enthousiasme

#15 Jan

Jan

    Webmaster

  • Membres
  • PipPipPipPipPip
  • 4 747 messages
  • Gender:Male
  • Location:Rhône Alpes

Posté 17 juin 2009 - 07:48

Bonjour,

Pour les infos sur les compos, un petit tour ici
http://www.datasheetcatalog.org
ou là
www.alldatasheet.com
et il y en a d'autres...

Par exemple pour ton cas :
http://www.datasheetcatalog.org/datasheet/...ics/mXrqqxz.pdf

A bientôt

#16 mikael

mikael

    Nouveau membre

  • Membres
  • 23 messages

Posté 17 juin 2009 - 09:21

Bonjour,

Pour les infos sur les compos, un petit tour ici
http://www.datasheetcatalog.org
ou là
www.alldatasheet.com
et il y en a d'autres...

Par exemple pour ton cas :
http://www.datasheetcatalog.org/datasheet/...ics/mXrqqxz.pdf

A bientôt


merci bernard
Le succès c'est d'être capable d'aller d'échec en échec sans perdre son enthousiasme

#17 _Yoda

_Yoda

    Habitué

  • Membres
  • PipPip
  • 152 messages
  • Gender:Male
  • Interests:http:/www.perso.iut-nimes.fr/fgiamarchi

Posté 18 juin 2009 - 01:34

Pour le L298 voir mon document en ligne:

Document L298
[url="http://www.robot-sumo.fr/"]Site Officiel du Tournoi de Robots Sumo
[/url]

#18 mikael

mikael

    Nouveau membre

  • Membres
  • 23 messages

Posté 18 juin 2009 - 04:22

Pour le L298 voir mon document en ligne:

Document L298


merci yoda pour l'info

donc si j'ai bien compris

jusqu'a 2A par moteur on peut utiliser le L298
si non il faut revenir au relais


merci
Le succès c'est d'être capable d'aller d'échec en échec sans perdre son enthousiasme

#19 _Yoda

_Yoda

    Habitué

  • Membres
  • PipPip
  • 152 messages
  • Gender:Male
  • Interests:http:/www.perso.iut-nimes.fr/fgiamarchi

Posté 19 juin 2009 - 06:28

Non, tu peux utiliser des ponts.
Mais il faut les construire entièrement avec 4 transistors et toute l'électronique de commande.

Mais cela dépend de tes besoins, encore une fois, il faut être très précis.
Puissance
Utilisation
Inversion du sens de rotation rapide ou pas
Tension de puissance
tension de commande
Signaux de commande
etc,... :Alvarin_33:
[url="http://www.robot-sumo.fr/"]Site Officiel du Tournoi de Robots Sumo
[/url]

#20 mikael

mikael

    Nouveau membre

  • Membres
  • 23 messages

Posté 20 juin 2009 - 09:32

Non, tu peux utiliser des ponts.
Mais il faut les construire entièrement avec 4 transistors et toute l'électronique de commande.

Mais cela dépend de tes besoins, encore une fois, il faut être très précis.
Puissance
Utilisation
Inversion du sens de rotation rapide ou pas
Tension de puissance
tension de commande
Signaux de commande
etc,... :Alvarin_33:


merci
Le succès c'est d'être capable d'aller d'échec en échec sans perdre son enthousiasme
