[SRWieZ]

Bonjour


Aujourd'hui j'ai démonter un radio réveil thermomètre à l'origine pour prendre les capteurs de températures et d'humidités, de ce côte aucun problème.

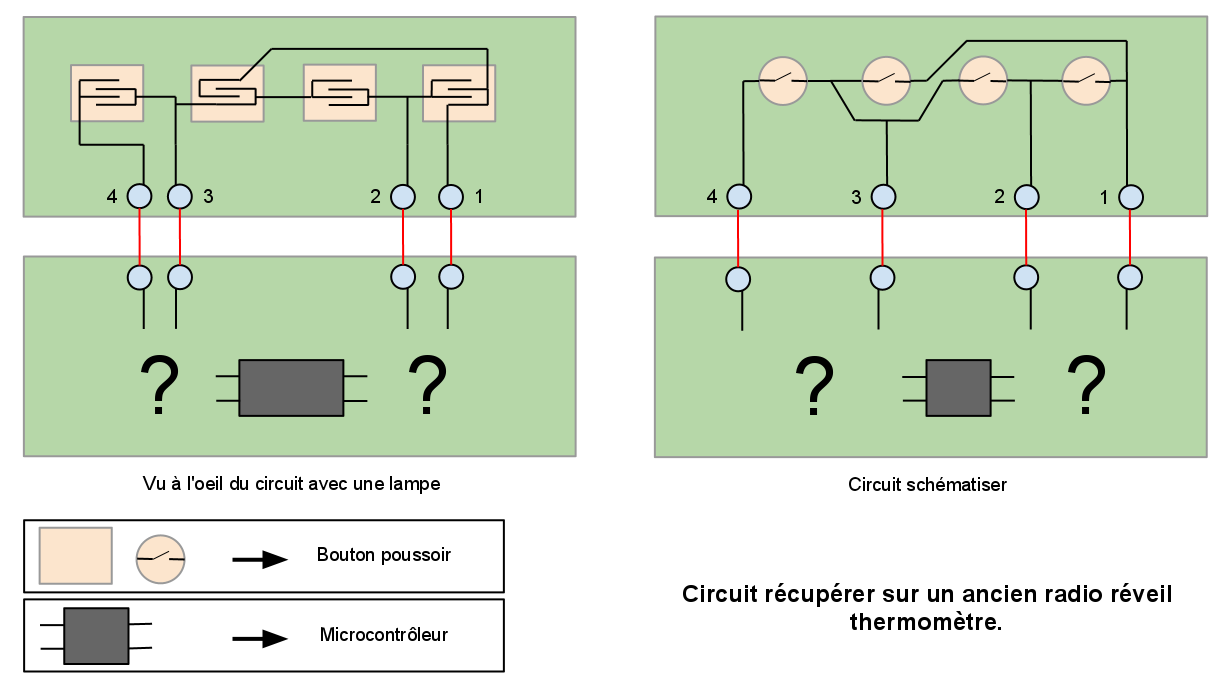

Il se trouve qu'en le démontant j'ai remarqué un circuit séparer pour les boutons poussoir et je me suis rendu compte que ça peut être fort utile seulement voilà je ne comprend pas du tout le circuit. J'ai donc une première fois regarder le circuit avec une lampe pour le redessiner puis je l'ai schématiser, le voici :



Est-ce que quelqu'un aurait plus de jugeote que moi pour comprendre comment récupérer l'état des 4 boutons avec un tel circuit ?

Merci de votre aide

[Thor]

Il servent à quoi exactement ces boutons ?
Il n'y en avais pas certains qui devaient être pressés simultanément pour fonctionner ?

[SRWieZ]

Il servent à quoi exactement ces boutons ?
Il n'y en avais pas certains qui devaient être pressés simultanément pour fonctionner ?

Effectivement a vue d'oeil c'est ce que l'on pourrais penser mais je t'assure que non. Chaque bouton avait sa fonction comme "passer de Celsius à Fahrenheit", "Snooze", "température intérieur à extérieur" ou encore "mode"

[Astondb8]

Bonjour

En fait si ces boutons sont fait pour être presser soit seul soit avec deux combinaisons.
Bouton 1 seul
Bouton 1 plus bouton 2
Bouton 4 seul
Bouton 4 plus bouton 3

Ce qui te permettrait par exemple pour un réveil
D'afficher l'heure (aucun bouton de presser)
D'afficher l'heure de réveil (bouton 1)
Modifier l'heure de réveil (bouton 1 plus bouton 2)
Etc.

Bien sur c'est une possibilité. Mais il es existe d'autres. Ce qui est sur, c'est que cela ne peut fonctionner qu'avec des combinaisons de touches. Après ce qu'elle font, il faudrait voir le code du Microcontroleur.

[SRWieZ]

Non je vous assure !
Je vous fais des photos ce week end

[Thor]

Il ne te restes pas la carcasse pour voir quel boutons sert à quoi ?

[Melmet]

pour commenter un peu la réponse de Astondb8 chaque boutons a bien une fonction distincte et différente et non pas bouton1 ou bouton 1 et 2 ....
.
quand on appuie sur un bouton y a 2 fils activés, a chaque fois c'est des fils différents. C'est sur il n'y a pas de fils communs pour un +Vcc.

a toi de voir ce que tu veux en faire ou donne nous un peu plus d'info sur quoi ils sont branchés. Ce qui facilite pas vraiment le branchement sur un ùC.
