Fixation de moteurs


19 réponses à ce sujet

#1 ulysse2

ulysse2

    Habitué

  • Membres
  • PipPip
  • 159 messages

Posté 15 août 2012 - 02:59

Bonjour,

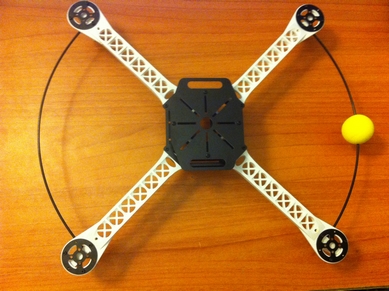

Suite à mes achats sur HK pour mon drone, j'ai commandé un chassis : http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=24291 Mais évidemment les tailles annoncées concordaient avec celles du moteurs sur le descriptif mais pas en réalité, je me trouve face à un problème pour fixer mes moteurs, puisque la plaque de fixation ne permet pas de fixer les moteurs.
Lien des moteurs : http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=6547

Vu les trous qu'il y a sur le moteur (ceux au plus proche du centre), je me demande bien comme les atteindre vu qu'il faudrait démonter un truc du moteur.

Si vous avez des idées, des conseils, je suis pret !

Bonne journée.

Ulysse.

#2 Microrupteurman

Microrupteurman

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 2 210 messages
  • Gender:Male
  • Location:Aquitaine,Gironde
  • Interests:Tout

Posté 15 août 2012 - 03:22

Vu les trous qu'il y a sur le moteur (ceux au plus proche du centre), je me demande bien comme les atteindre vu qu'il faudrait démonter un truc du moteur.


Quels trous ? a par ceux pour la fixation je vois rien.


De plus, tes moteur sont trop rapide.


Page Facebook : https://www.facebook...appartelier2.0/
Page Twitter :  https://twitter.com/2Appartelier (bateau seulement)
Boutique Robot-Maker : https://www.robot-ma...er-20/produits/

Besoin d'une impression 3D grand format ? Contactez moi !



#3 Thor

Thor

    Habitué

  • Membres
  • PipPip
  • 251 messages
  • Gender:Male

Posté 15 août 2012 - 03:43

Quels trous ? a par ceux pour la fixation je vois rien.

Tu ne vois pas les 4 énormes trous du centre ? :ph34r:

#4 ulysse2

ulysse2

    Habitué

  • Membres
  • PipPip
  • 159 messages

Posté 15 août 2012 - 03:57

Pour la rapidité des moteurs elle est adapatée, copie de la config du projet Multiwii donc à partir de là je pense pas m'être gouré.

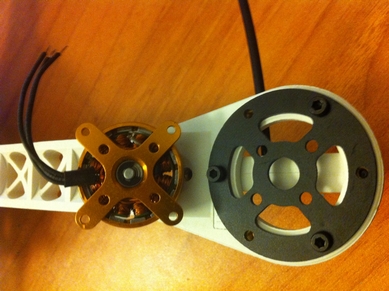

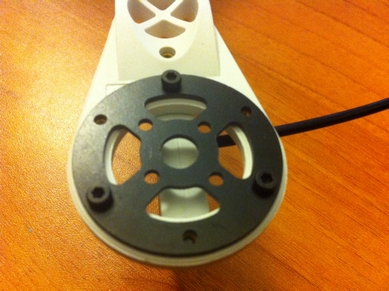

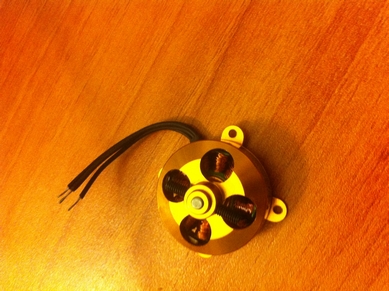

Je vous joint des photos plus explicites des trous sur le moteur qui pourraient être utilisés mais apparemment inaccessible.

Ulysse.

Image(s) jointe(s)

  • IMG_0902.JPG
  • IMG_0901.JPG
  • IMG_0899.JPG
  • IMG_0898.JPG


#5 Microrupteurman

Microrupteurman

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 2 210 messages
  • Gender:Male
  • Location:Aquitaine,Gironde
  • Interests:Tout

Posté 15 août 2012 - 03:59

Ouch, ça ! Pas touché ! Fait des support toi meme, met des coup de perceuse sur les socle prevu pour.


Page Facebook : https://www.facebook...appartelier2.0/
Page Twitter :  https://twitter.com/2Appartelier (bateau seulement)
Boutique Robot-Maker : https://www.robot-ma...er-20/produits/

Besoin d'une impression 3D grand format ? Contactez moi !



#6 ulysse2

ulysse2

    Habitué

  • Membres
  • PipPip
  • 159 messages

Posté 15 août 2012 - 04:19

Ok merci. Tu saurais où peut-on acheter des socles comme ça sur des sites européens (livraison rapide) de préférence ?

Merci.

Ulysse.

#7 Microrupteurman

Microrupteurman

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 2 210 messages
  • Gender:Male
  • Location:Aquitaine,Gironde
  • Interests:Tout

Posté 15 août 2012 - 04:44

Tu as juste a percer ceux d'orignie pour pouvoir y visser ton moteur

Sur le site il y a ecrit pour la base qu'il faut des moteur 1200kv


Page Facebook : https://www.facebook...appartelier2.0/
Page Twitter :  https://twitter.com/2Appartelier (bateau seulement)
Boutique Robot-Maker : https://www.robot-ma...er-20/produits/

Besoin d'une impression 3D grand format ? Contactez moi !



#8 ulysse2

ulysse2

    Habitué

  • Membres
  • PipPip
  • 159 messages

Posté 15 août 2012 - 04:55

Ouais mais vu que j'ai pas mal de trucs à mettre dessus et que j'ai pas fait attention au poids, je pense que ça sera suffisant. Espérons...

Ouais je viens de vois où je pourrais percer.
Sinon j'ai un soucis avec mes moteurs, ils sont livrés avec 5 vis (ça doit être les vis de fixation), et deux élastiques très souples donc c'est un peu bizarre de fixer l'hélice avec des élastiques aussi souples. De plus, l'hélice à l'air de ne pas s'emboiter sur le moteur malgré les trois embouts fournis avec chaque hélices.

Lien des hélices : http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=22438

#9 Microrupteurman

Microrupteurman

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 2 210 messages
  • Gender:Male
  • Location:Aquitaine,Gironde
  • Interests:Tout

Posté 15 août 2012 - 05:14

Je n'ai jamais utilisé ce systme sur mes avion, je ne peut pas t'aider.


Page Facebook : https://www.facebook...appartelier2.0/
Page Twitter :  https://twitter.com/2Appartelier (bateau seulement)
Boutique Robot-Maker : https://www.robot-ma...er-20/produits/

Besoin d'une impression 3D grand format ? Contactez moi !



#10 ulysse2

ulysse2

    Habitué

  • Membres
  • PipPip
  • 159 messages

Posté 15 août 2012 - 05:17

T'as vu comment est le moteur ? Des adaptateurs genre "colet" ça sera mieux non ?

#11 Astondb8

Astondb8

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 1 111 messages
  • Gender:Male
  • Location:Paris

Posté 15 août 2012 - 06:25

Il n'y a rien à toucher. La croie est faite pour les montages avion.
Quand tu la d'amiante tu vissé ton moteur avec les trous sur le châssis et les trous filetés (M3) sur les moteurs. Ce sont les trous filetés avec lesquels la croie était fixée.

Aucun bricolage, aucun mi
Rage fantasque. Juste des fixations standards.




#12 ulysse2

ulysse2

    Habitué

  • Membres
  • PipPip
  • 159 messages

Posté 15 août 2012 - 06:35

Comme dit microrupteur, je vais percer dans mes plaques support pour que je puisse vissé mes moteurs. Par contre l'autre problème c'est la fixation des hélices... Même avec les embouts fournis l'hélice ne s'insert pas sur l'arbre du moteur.

Ulysse.

#13 Astondb8

Astondb8

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 1 111 messages
  • Gender:Male
  • Location:Paris

Posté 15 août 2012 - 06:40

Décidément je ne comprend pas ton problème.
Tout est standard.
Tes hélices sont fournies avec des bagues d'adaptation à choisir en fonction du diamètre de tes axes moteur.




#14 ulysse2

ulysse2

    Habitué

  • Membres
  • PipPip
  • 159 messages

Posté 15 août 2012 - 07:51

Si tu regarde la photo du moteur, enfin je le vois bien moi-même en vrai, les bagues s'inserent dans l'hélices : oui ! Mais pas sur le moteur. On ne peut pas mettre l'hélice autour de l'arbre. Je suis pas très clair, mais je vois pas comment vous expliquer que l'embout orange du moteur est trop gros pour l'hélice.

Ulysse.

#15 Astondb8

Astondb8

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 1 111 messages
  • Gender:Male
  • Location:Paris

Posté 15 août 2012 - 09:55

En fait les hélices sont livrées avec plusieurs adaptateurs (voir image)
http://www.hobbyking.com/hobbyking/store/%5F%5F22452%5F%5FSlow%5FFly%5FElectric%5FProp%5F11x4%5F7SF%5F4%5Fpc%5FGreen%5F.html

Les moteurs sont livres avec une croie pour sa fixation sur les avions. Mais pas pour les multiretors. (voir image)
http://www.hobbyking.com/hobbyking/store/%5F%5F23789%5F%5FNTM%5F42%5FCarbon%5FFibre%5FMotor%5FMount.html

Par contre les gros avions utilisent ce genre de montage
http://www.hobbyking.com/hobbyking/store/%5F%5F19003%5F%5FMetal%5FFirewall%5FMotor%5FMount%5FSmall%5F40mm%5FDeep.html

Ou
http://www.hobbyking.com/hobbyking/store/%5F%5F19007%5F%5FH35%5FStandoff%5FMotor%5FMount.html

Un côté est fixé au fuselage et ont vissé le moteur de l'autre côté.

Pour la fixation des moteurs sur les multiretors les trous de fixation sont les même. Soit tu y fixés la croie soit tu y fixe le moteur mount pour les avions. Mes multiretors se fixent directement sur les fixations de moteurs de To
Châssis.

Voilà un exemple

http://www.hobbyking.com/hobbyking/store/%5F%5F5135%5F%5FBL%5FMotor%5FMount%5Ffor%5F28mm%5FMotor%5FTwin%5FPack.html


Pour les hélices
Soit tu utilise ce genre de fixation a choisir en fonction du diamètre de ton axe moteur.
http://www.hobbyking.com/hobbyking/store/%5F%5F3739%5F%5F3%5F17mm%5FProp%5FSaver%5Fw%5FAdapter%5F3%5Fbands.html

Soit tu utilise ce genre de fixation. Toujours à choisir en fonction de ton axe moteur.
http://www.hobbyking.com/hobbyking/store/%5F%5F8722%5F%5FProp%5Fadapter%5Fw%5FAlu%5FCone%5FM5x3mm%5Fshaft%5FGrub%5FScrew%5FType%5F.html
Il y en a avec cône et d'autres sans. Mais le principe est le même.

http://www.hobbyking.com/hobbyking/store/%5F%5F19584%5F%5FProp%5Fadapter%5Fw%5FSteel%5FNut%5F3mm%5Fshaft%5FGrub%5FScrew%5FType%5F.html

Et pois il y a encore un système (mais uniquement fait pour moteurs à cage tournante).
Il faut prendre des moteurs à axe court (l'axe ne sort pas du moteur) et une tige filetée est fixée à la cage tournante.

http://www.hobbyking.com/hobbyking/store/%5F%5F7202%5F%5FKDA%5FA22%5FL%5Fmotor%5Faccessory%5FPack%5F.html

Il y a des moteurs livres sans système de montage ni pour fixer l'hélice. Dans ce cas tu dois être vigilant. Mais lorsque les fixations sont vendues avec elles sont forcément standards.
http://www.hobbyking.com/hobbyking/store/__503__501__Multi_Rotors_Parts-Motors.html

Résine moi le lien de tes moteurs et de tes helices




#16 ulysse2

ulysse2

    Habitué

  • Membres
  • PipPip
  • 159 messages

Posté 15 août 2012 - 10:23

Merci pour toutes ces explications mais si tu regardes mon moteurs, il à l'air d'être à cage tournante, du coup l'hélice ne peut rentrer dans l'arbre vu que celui-ci ne sort pas.
C'est quoi ta tige filetée dont tu parle ?

Ulysse.

#17 Astondb8

Astondb8

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 1 111 messages
  • Gender:Male
  • Location:Paris

Posté 15 août 2012 - 11:10

http://mikrokopter.altigator.com/images/propeller/Mitnehmer_3538_.JPG




#18 ulysse2

ulysse2

    Habitué

  • Membres
  • PipPip
  • 159 messages

Posté 16 août 2012 - 12:04

Ah ok merci. Mais les trous sur la plus grosse pièce servent à rien ? Enfin je cherche à comprendre comment l'hélice va rester fixer à la cage tournante de mon moteur une fois enfilée.

#19 Astondb8

Astondb8

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 1 111 messages
  • Gender:Male
  • Location:Paris

Posté 16 août 2012 - 12:06

Comme nous devons nous voir bientôt je te montrerais.
Ok ?




#20 ulysse2

ulysse2

    Habitué

  • Membres
  • PipPip
  • 159 messages

Posté 16 août 2012 - 12:10

Sans problème j'amenerai tout ça :)

Merci.

Bonne soirée.

Ulysse.
