Voici mon nouveaux projet pour ce début d'année, un char articulé.
Comme d'habitude, je ne sais pas trop où je vais, mais comme vous pouvez le constater, j'ai de la suite dans les idées...



<j'ai changé le titre, j'aime mieux>
Ma chaine vidéo YouTube : https://www.youtube....wMz-IzZqyvqEUek

#2 Oracid

Oracid

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 3 296 messages
  • Gender:Male

Posté 17 janvier 2017 - 12:13

Avec ce premier test, mon impression est mitigée.
Le vérin fonctionne bien, il fait son boulot. C'est le résultat de mes recherches sur la vis sans fin. Super !

Par contre, lorsqu'il soulève la partie avant du char, la chenille n'est plus tendue.
Ça, c'est un gros problème. Normal, le périmètre du char est plus petit.
Moi qui pensais que si je réglais le problème du vérin, c'était gagné, et bien non.

Il faut donc faire varier la géométrie du char tout en lui gardant le même périmètre. Fastoche ...
Bon, j'ai une idée. Je la mets en uvre et je vous montre.
Ma chaine vidéo YouTube : https://www.youtube....wMz-IzZqyvqEUek

#3 Mike118

Mike118

    Staff Robot Maker

  • Administrateur
  • PipPipPipPipPip
  • 6 837 messages
  • Gender:Male
  • Location:Cholet
  • Interests:Robotique, Entrepreneuriat, Innovation, Programmation, Résolution de problème, Recherche de solutions, Mécanique, Electronique, Créer, Concevoir

Posté 17 janvier 2017 - 01:51

Un tendeur de chenille à géométrie variable en fonction de la position du vérin ? =)


Si mon commentaire vous a plus laissez nous un avis  !  :thank_you:

Nouveau sur Robot Maker ?

Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope  aux articles,  à la boutique  et aux différents services disponible !



Les réalisations de Mike118








#4 Oracid

Oracid

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 3 296 messages
  • Gender:Male

Posté 17 janvier 2017 - 02:06

Un tendeur de chenille à géométrie variable en fonction de la position du vérin ? =)

C'est ce genre d'idée qui m'est venue au début, puis j'ai imaginé autre chose.
Patience, la vidéo va arriver, aujourd'hui j'espère... mais Madame a prévu une balade digestive dans le grand froid.
Si j'y survie...
Ma chaine vidéo YouTube : https://www.youtube....wMz-IzZqyvqEUek

#5 Oracid

Oracid

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 3 296 messages
  • Gender:Male

Posté 17 janvier 2017 - 05:34

Voici mon deuxième test.

Dans le premier test, l'idée c'était de soulever l'avant du char en actionnant un bras, de l'avant vers l'arrière, avec mon vérin. Le bras était situé sur le haut du châssis et l'axe de rotation sur le bas du châssis.
Le résultat était excellent, malheureusement, la chenille flottait énormément car le périmètre du châssis diminuait au fur et à mesure du mouvement.

Dans ce nouveau test, j'ai choisi d'augmenter la taille du triangle au fur et à mesure du mouvement en poussant le bas du châssis avec un vérin sortant, l'axe étant situé maintenant sur le haut du chasse.

Je vous invite à visualiser cette vidéo en plein écran pour bien voir le mouvement.
Vous noterez que la partie avant en porte à faux est parfaitement stable pendant le mouvement.


Ma chaine vidéo YouTube : https://www.youtube....wMz-IzZqyvqEUek

#6 Path

Path

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 2 103 messages
  • Gender:Male
  • Location:Paris

Posté 17 janvier 2017 - 07:34

Mais c'est que tu me donne des idées :) Merci de partager tout ça.


Podcast Made By Humans

Je cherche des volontaires de tous niveaux pour nos petites conversations entre hobbyistes.

Accès aux salles secrètes




#7 Oracid

Oracid

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 3 296 messages
  • Gender:Male

Posté 17 janvier 2017 - 07:56

Mais c'est que tu me donne des idées :) Merci de partager tout ça.

Pourquoi faire ?
Ma chaine vidéo YouTube : https://www.youtube....wMz-IzZqyvqEUek

#8 Path

Path

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 2 103 messages
  • Gender:Male
  • Location:Paris

Posté 17 janvier 2017 - 08:06

Pour avoir une alternative à la mécanique de ma tourelle.


Podcast Made By Humans

Je cherche des volontaires de tous niveaux pour nos petites conversations entre hobbyistes.

Accès aux salles secrètes




#9 Oracid

Oracid

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 3 296 messages
  • Gender:Male

Posté 17 janvier 2017 - 08:57

Pour avoir une alternative à la mécanique de ma tourelle.

Content pour toi.
Ma chaine vidéo YouTube : https://www.youtube....wMz-IzZqyvqEUek

#10 Oracid

Oracid

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 3 296 messages
  • Gender:Male

Posté 06 février 2017 - 06:36

Voilà, où j'en suis. J'ai eu un peu de mal avec les vérins.
La puissance demandée est énorme à cause du poids des deux servos des barbotins.
Pour les vérins, j'ai commandé cet écrous à un spécialiste de la modélisation Lego.
Je suis incapable d'imprimer ça. Là, c'est fait avec de la poudre.
https://www.shapeway...li=user-profile

Bon maintenant, l'objectif, c'est de faire la même chose, mais en mieux.


Ma chaine vidéo YouTube : https://www.youtube....wMz-IzZqyvqEUek

#11 Oliver17

Oliver17

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 1 909 messages
  • Gender:Male
  • Interests:Glenn

Posté 07 mars 2017 - 12:48

@Oracid : coucou, j'espère poster au bon endroit, voilà je suis tombé sur cette vidéo et je me suis dis que cela pourrait te plaire niveau chenilles :)





Voilou ;)


signature_01.png -->



#12 Donovandu88

Donovandu88

    Membre passionné

  • Membres
  • PipPipPip
  • 432 messages
  • Gender:Male

Posté 10 mars 2017 - 06:55

Cool ton système, tu as essayé avec les vérins Lego?

C'est aussi une sorte de vis sans fin dedans.



#13 Oracid

Oracid

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 3 296 messages
  • Gender:Male

Posté 12 mars 2017 - 08:44

@Oliver17. Les chenilles n'ont pas l'air mal, je pense qu'elles sont compatibles Lego. Mais le char n'est pas terrible. Il passe à peine 5cm, moi je passe une marche, 17cm. Par contre, je ne comprends pas en quelle matière elles sont. Cela ne ressemble pas à du caoutchouc.

@Donovandu88. Les vérins Lego, j'en ai, tu penses bien. Ce n'est pas suffisant. J'ai fait ça, http://www.robot-mak...ut-alternative/. D'ailleurs, je vais faire une nouvelle vidéo, mais déjà, regarde la dernière, elle devrait t'intéresser.


Ma chaine vidéo YouTube : https://www.youtube....wMz-IzZqyvqEUek

#14 Donovandu88

Donovandu88

    Membre passionné

  • Membres
  • PipPipPip
  • 432 messages
  • Gender:Male

Posté 12 mars 2017 - 09:25

Oui je l'avais vu celle-ci.

Les vérins que tu as, c'est les nouveaux ou les anciens? Car les nouveaux sont beaucoup plus performant. Ils sont lubrifié à l'intérieur et procure plus de force que les anciens.



#15 Oliver17

Oliver17

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 1 909 messages
  • Gender:Male
  • Interests:Glenn

Posté 12 mars 2017 - 11:02

@Oracid : c'était surtout pour les chenilles de chez Caterpillar , c'est sur que leurs char ne montera pas des escaliers comme les tiens ;)


signature_01.png -->



#16 Oracid

Oracid

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 3 296 messages
  • Gender:Male

Posté 12 mars 2017 - 11:35

@Oracid : c'était surtout pour les chenilles de chez Caterpillar , c'est sur que leurs char ne montera pas des escaliers comme les tiens ;)

As-tu un lien pour ces chenilles ? Elles n'ont pas l'air d'être en caoutchouc mou, c'est ça qui m'intrigue.
Ma chaine vidéo YouTube : https://www.youtube....wMz-IzZqyvqEUek

#17 Oliver17

Oliver17

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 1 909 messages
  • Gender:Male
  • Interests:Glenn

Posté 12 mars 2017 - 08:42

Non, navré pas de liens, je n'ai pas vraiment cherché mais des que j'ai vu le système j'ai pensé à toi ^^


signature_01.png -->



#18 Oracid

Oracid

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 3 296 messages
  • Gender:Male

Posté 18 septembre 2017 - 05:04

Ces derniers temps, je me suis remis sur ce projet. J'ai complètement repensé la mécanique.
L'utilisation d'un vérin à vis m'a posé de gros problèmes et je ne m'en sortais pas. Alors, j'ai eu l'idée de faire un vérin avec crémaillère et roue dentée. Et bien, c'est super efficace, je n'en reviens pas. Voir dernière image.

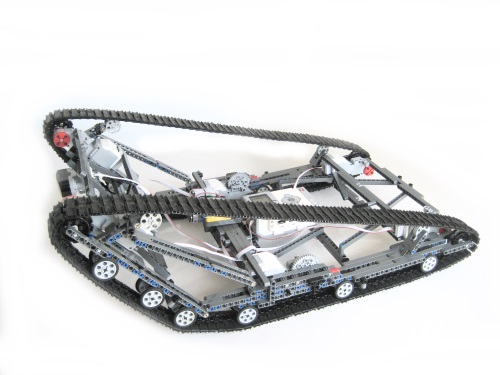

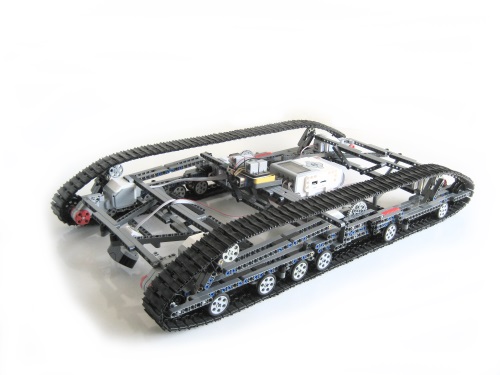

Je rappelle que l'idée de départ était de faire un char à géométrie variable, de manière à diminuer la longueur d'un char. Comme vous pouvez le voir sur la première image, la différence est très importante, j'ai superposé les 2 chars pour que l'on se rende bien compte.
Pour monter des escaliers, il faut que la semelle du char fasse 60cm, c'est incontournable. Mais si à cette semelle, il faut ajouter le plan incliné, alors on arrive à un monstre de 85cm comme mon dernier projet, ici, http://www.robot-mak...ank-climber-12/
Mon idée, c'est de raccourcir le char avec une semelle d'environs 40cm et d'aplatir le nez lorsqu'il est en position inclinée dans la montée. Cela fait un char d'environ 60cm tout compris. C'est tout à fait acceptable pour un robot "domestique" qui traine dans la maison et vaque à ses occupations.
Pour l'instant, cela fait 2 jours que j'ai tout refait. Il roule très bien et monte parfaitement bien les escaliers. Mais ça, je sais faire.
Maintenant, il faut que je réussisse à faire un programme qui mesure l'inclinaison au moment où le char grimpe la première marche.


IMG_3672-s.jpg IMG_3692-s.jpg
IMG_3682-s.jpg IMG_3696-s.jpg
Ma chaine vidéo YouTube : https://www.youtube....wMz-IzZqyvqEUek

#19 Oliver17

Oliver17

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 1 909 messages
  • Gender:Male
  • Interests:Glenn

Posté 18 septembre 2017 - 05:18

La classe dis donc, j'adore tes chars il sont bien sympathique, sinon pour l'inclinaison, ben je dirais une central inertielle, ça te donnera l'inclinaison sur l'axe désirée ;)



Si on peut récupérer l'inclinaison d'un avion " " comme sur la vidéo, tu peux te servir de cette information pour voir si ton char est inclinée.

Tu peux même récupérer l'accélération lorsque le char se retrouve en pente descendante si je puis dire, histoire qu'il n'aille pas trop vite à la descente.



Démo en vidéo.




signature_01.png -->



#20 Oracid

Oracid

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 3 296 messages
  • Gender:Male

Posté 18 septembre 2017 - 07:05

Merci Oliver. J'aimerais bien, un jour, faire ce char avec un Arduino et des servos normaux. Et à ce moment ta vidéo me sera très utile.
Mais pour le moment, je vais utiliser le capteur d'inclinaison Lego qui est très efficace.

Cela fait parti de mes projets d'adapter les servos et l'électronique classique aux Lego, http://www.robot-mak...atible/?p=84355
