#81 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 5 206 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 08 septembre 2019 - 01:34

Et bien prévois pour ce genre de vis :)



Sinon je viens de regarder, et c'est bien ce que je pensais, au plus court c'est 5 mm, par contre je n'ai pas regardé chez d'autres fournisseurs...



https://fr.aliexpres....27426c375c8rQ0





Vis dans le panier :) .

5mm, ça inclus la tête or moi je ne l'ai pas compté dans mes mesures, je n'ai pas précisé, désolé.

Merci.



L'assortiment que j'avais trouvé ne me plaisait pas trop, la tête fraisée ce n'est pas l'idéal pour fixer des PCB.


https://www.facebook.com/Exploration-Robotisée-de-notre-patrimoine-564661773904152/



Objectif : Explora85 doit rouler dans l'été et une exploration avant la fin de l'année 2020.

Forum sur la sauvegarde du patrimoine et Robex : http://www.notre-patrimoine.fr/forum/


#82 Path

Path

    Made By Humans

  • Modérateur
  • PipPipPipPipPip
  • 2 504 messages
  • Gender:Male
  • Location:Paris

Posté 08 septembre 2019 - 02:48

C'était un magasin dans la vrai vie, en physique. J'intervenais pour dire que c'est dans le rayon des vis à bois ;)


Podcast Made By Humans

Je cherche des volontaires de tous niveaux pour nos petites conversations entre hobbyistes.

Accès aux salles secrètes




#83 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 5 206 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 08 septembre 2019 - 02:55

Je n'ai jamais trouvé de vis à bois si petite, il est vrai que je n'en ai pas cherché non plus. Je travaille beaucoup le bois, mais dans des dimensions trop importante pour ces vis.


https://www.facebook.com/Exploration-Robotisée-de-notre-patrimoine-564661773904152/



Objectif : Explora85 doit rouler dans l'été et une exploration avant la fin de l'année 2020.

Forum sur la sauvegarde du patrimoine et Robex : http://www.notre-patrimoine.fr/forum/


#84 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 5 206 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 08 septembre 2019 - 03:33


Je fais le montage des différents éléments de la télécommande, cela me permet de voir quelques petits détails à corriger pour une prochaine impression, comme par exemple le logement du connecteur d'un PCB qui a été oublié...


https://www.facebook.com/Exploration-Robotisée-de-notre-patrimoine-564661773904152/



Objectif : Explora85 doit rouler dans l'été et une exploration avant la fin de l'année 2020.

Forum sur la sauvegarde du patrimoine et Robex : http://www.notre-patrimoine.fr/forum/


#85 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 5 206 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 08 septembre 2019 - 07:13

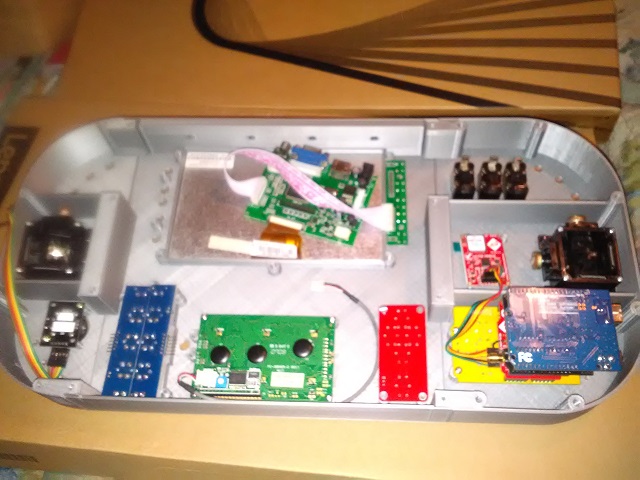

L'arrière de la télécommande :


A droite, à côté du joystick RC, on voit le petit afficheur LCD (PCB rouge) pour lequel je cherchais des vis.

un peu plus bas l'empilement de shields sur l'Arduino Uno que je me demande encore si je vais séparer ou non.

A gauche, deux petits PCB bleus, ceux sont les 8 boutons absent sur la photo de dessus, parce que je dois faire des découpe pour passer le connecteur d'un côté et de l'autre je dois dessouder le connecteur coudé pour le remplacer par un connecteur droit qui sortira à l'arrière du PCB parce qu'entre ces bouton et l'afficheur LCD je mets un encodeur pour naviguer dans les menus (à la façon des imprimantes 3D).

En haut le moniteur LCD 7" sans la plaque de fixation arrière qui servira aussi à fixer la carte de contrôle de ce dernier et peut-être aussi la carte de contrôle du moniteur 10".



Il me reste à ajouter l'Arduino Nano avec son shield, le second moniteur, les récepteur vidéo, les batteries, les mini-inverseurs, les LEDs et le câblage.



Je pense que je n'ai plus besoin de RPi, mais en fonction de ce que je vais devoir modéliser pour fermer la télécommande je pense prévoir un emplacement pour un RPI, au cas où je changerais d'avis et si l'encombrement le permet.


https://www.facebook.com/Exploration-Robotisée-de-notre-patrimoine-564661773904152/



Objectif : Explora85 doit rouler dans l'été et une exploration avant la fin de l'année 2020.

Forum sur la sauvegarde du patrimoine et Robex : http://www.notre-patrimoine.fr/forum/


#86 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 5 206 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 11 septembre 2019 - 10:33

J'ai reçu les mini-interrupteurs ce matins, ça avance lentement.



J'ai modélisé le dessous du côté gauche en deux versions : la première c'est un fond plat nécessitant de déporter l'Arduino Uno avecle shield WIFI et le schield pour le mini écran tout en laissant le shield joystick à sa place actuelle, la seconde version laisse tous les shields et la Uno ensemble à l'emplacement du shield joystick mais necessité un dessous plus épais de 27mm soit une épaisseur totale de 67mm.

A votre avis est-ce trop épais (67 mm à l'emplacement du shield joystick) pour le tenir en main sachan que la télécommande sera aussi soutenu par un harnais et sachant aussi qu'à côté (par exemple pour l'emplacement du joystick RC) le boitier n'aura que 42mm d'épaisseur ?


https://www.facebook.com/Exploration-Robotisée-de-notre-patrimoine-564661773904152/



Objectif : Explora85 doit rouler dans l'été et une exploration avant la fin de l'année 2020.

Forum sur la sauvegarde du patrimoine et Robex : http://www.notre-patrimoine.fr/forum/


#87 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 5 206 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 22 septembre 2019 - 09:59

J'aurais besoin de votre aide pour la conception du dessous.

J'ai enfin trouvé des récepteur vidéo (aux USA :( ), ils sont dans un boitier métallique que je ne démonterai pas, je pense que le boitier métallique les protège des interférences et autres parasites (si ce qu'il me reste comme souvenir de mes cours sont encores bons :D ). Le boitier contient un afficheur et des boutons pour modifier le canal de réception, j'aimerais pouvoir y accéder si besoin il me faudrait donc une trappe dessous ma télécommande.

Il faudrait aussi des trappes pour les batteries.



Comment pourrais-je faire ces trappes pour qu'elles soit facile à ouvrir mais qu'elles ne s'ouvrent pas toutes seules non plus ?


https://www.facebook.com/Exploration-Robotisée-de-notre-patrimoine-564661773904152/



Objectif : Explora85 doit rouler dans l'été et une exploration avant la fin de l'année 2020.

Forum sur la sauvegarde du patrimoine et Robex : http://www.notre-patrimoine.fr/forum/


#88 Sandro

Sandro

    Membre chevronné

  • Membres
  • PipPipPipPip
  • 680 messages
  • Gender:Male

Posté 22 septembre 2019 - 10:23

En simple et fiable (mais pas le plus élégant) : une vis et un écrou à ailettes (que tu peux donc dévisser à la main).

Sinon peut-être un système de "clip", mais à voir en termes de solidité (avec une bonne impression et si la flexion se fait dans le sens fort de l'impression, je suppose que ça doit être faisable).

Ou alors une trappe et une pièce pivotante pour la déverrouiller (si la pièce pivotante a assez de friction, elle ne tournera pas toute seule)



#89 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 5 206 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 23 septembre 2019 - 01:54


Le fond de la partie centrale de ma télécommande, je mets des cloisons pour renforcer le fond qui a été fragilisé par la découpe des trappes.

Il va il y avoir quelques inserts par dessous pour pouvoir fixer la télécommande sur un harnais, comme en première page de ce sujet si j'arrive d'en avoir un, et pour la fermeture des trappes avec des vis moletés


c'est plus joli que les écrous à aillettes mais l'idée était là : pouvoir les dévisser à la main, je pensais ne pas mettre de vis parce que j'avais en tête qu'il me fallait des outils (je suis fatigué, la semaine a été longue).

La solution de la pièce en rotation me plairait plus, je vais réfléchir à une solution pour la maintenir en place quand la trappe sera fermée.


https://www.facebook.com/Exploration-Robotisée-de-notre-patrimoine-564661773904152/



Objectif : Explora85 doit rouler dans l'été et une exploration avant la fin de l'année 2020.

Forum sur la sauvegarde du patrimoine et Robex : http://www.notre-patrimoine.fr/forum/


#90 Sandro

Sandro

    Membre chevronné

  • Membres
  • PipPipPipPip
  • 680 messages
  • Gender:Male

Posté 23 septembre 2019 - 11:20

Pour la pièce en rotation, j'ai peut-être une idée (un poil complexe, je l'avoue) qui devrait rendre les ouvertures accidentelles quasi-impossibles.

Disons que la trappe s'ouvre vers le bas.

Tu rajoute en ressort de compression qui essaye d'ouvrir la trappe (comme ça, en plus, une fois ouverte la trappe reste bien ouverte).

Dans la trappe, du prévois une fente en forme de L.

Une pièce tournante est prévue dans le corps de la télécommande.



Pour fermer la trappe, tu la pousse à fond (ie plus loin qu’aligné avec l'arrière de la télécommande), de manière à ce que la barre horizontale du L soit alignée avec la pièce tournante. Tu tournes ensuite la pièce tournante (en continuant d'appuyer sur la trappe) pour la placer dans le coude du L. Enfin, tu relâche la trappe : la pièce tournante viendra donc se caser dans le haut du L.

Pour ouvrir, il faut de nouveau appuyer sur la trappe puis faire tourner la pièce tournante : le risque d'ouverture accidentelle est donc extrêmement faible.



Après, je pense que les vis moletées sont plus simples à mettre en oeuvre.



#91 Forthman

Forthman

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 1 138 messages
  • Gender:Not Telling
  • Location:Montauban (82)

Posté 23 septembre 2019 - 03:40

n'est-il pas possible faire un logement précis pour tes récepteurs, et de faire des "rallonges" qui viendraient appuyer sur les boutons d'origine ?



#92 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 5 206 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 23 septembre 2019 - 10:29

Je me pose des question pour ces boutons, après il y a aussi l'afficheur, concernant les trappes il y a aussi les batteries.


https://www.facebook.com/Exploration-Robotisée-de-notre-patrimoine-564661773904152/



Objectif : Explora85 doit rouler dans l'été et une exploration avant la fin de l'année 2020.

Forum sur la sauvegarde du patrimoine et Robex : http://www.notre-patrimoine.fr/forum/


#93 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 5 206 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 24 septembre 2019 - 10:51

J'ai reçu une petite enveloppe provenant de Chine et j'ai trouvé plein de petit morceaux de ferraille dedans :D :


Je vais pouvoir fixer tous les PCB, y compris mon petit écran LCD même si ça ne va pas résoudre le problème de programmation.


https://www.facebook.com/Exploration-Robotisée-de-notre-patrimoine-564661773904152/



Objectif : Explora85 doit rouler dans l'été et une exploration avant la fin de l'année 2020.

Forum sur la sauvegarde du patrimoine et Robex : http://www.notre-patrimoine.fr/forum/


#94 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 5 206 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 02 octobre 2019 - 09:50

Voilà, j'ai repris l'impression mais la pièce est ratée. Je ne pense pas que ce soit lié aux problèmes que j'ai eu avec l'imprimante mais plutôt aux paramètres que j'avais utilisé, je pense que sur le fichier suivant j'avais utilisé une meilleure qualité mais le fichier a un problème, je n'ai jamais pu l'imprimer alors j'ai pris le fichier de la pièce que j'essayais d'imprimer quand j'ai eu mon problème d'imprimante, ce n'est pas plus mal parce là c'est 6h d'impression, l'autre c'est plutôt 36h ...

J'ai laissé le fichier s'imprimer entièrement surtout pour tester le bon fonctionnement de mon imprimante et ça ma permis de voir que j'ai un soucis de modélisation, une partie trop faible en épaisseur et une partie est inversée donc la pièce serait inutilisable.

Il faut que j'imprime cette pièce correctement avant de passer à la suite.


https://www.facebook.com/Exploration-Robotisée-de-notre-patrimoine-564661773904152/



Objectif : Explora85 doit rouler dans l'été et une exploration avant la fin de l'année 2020.

Forum sur la sauvegarde du patrimoine et Robex : http://www.notre-patrimoine.fr/forum/


#95 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 5 206 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 08 juillet 2020 - 11:16

J'ai longtemps pensé finir la télécommande en usinant le fond en une seule partie mais heureusement que ma CNC n'était pas assez grande pour le faire parce il me faut plus de place dans la partie centrale pour ajouter l'électronique (arduino et ses shields, RPi, récepteurs vidéo, etc...) et les batteries.

Je reprends donc l'idée présentée plus haut avec une parte centrale plus profonde et des trappes pour l'accès à différents éléments tels que les batteries ou les récepteurs vidéo (je ne sais pas encore si les récepteurs nécessiteront un accès, ce ne sera probablement pas les récepteurs que j'avais prévu).

Je vais faire des trappes que l'ont maintient fermées avec des vis, je verrai plus tard si je mets des vis avec une molette ou des vis nécessitant un tournevis parce qu'après tout aurais-je vraiment besoin d'accéder au batterie très souvent ? et si je prends les récepteurs vidéo que j'ai commandé (et que j'attends encore) je n'aurai pas besoin d'y accéder.

Il faut aussi que je recommence la partie en rapport avec l'écran supérieur, j'ai fait une grosse erreur sur la charnière.


https://www.facebook.com/Exploration-Robotisée-de-notre-patrimoine-564661773904152/



Objectif : Explora85 doit rouler dans l'été et une exploration avant la fin de l'année 2020.

Forum sur la sauvegarde du patrimoine et Robex : http://www.notre-patrimoine.fr/forum/


#96 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 5 206 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 14 septembre 2020 - 09:26

Dans la conception de ma télécommande, pour les vis raccordant la partie centrale à chaque partie latéral, je prévoyais des vis traversantes (il faudrait que je vérifie le fichier pour savoir si c'est du M4 ou du M3) en mettant la tête dessus la télécommande et les écrous en dessous. Maintenant je me dis que dessus j'ai besoin d'au moins deux vis spéciaux pour recevoir les attaches du harnais et aussi que je devrait placer des inserts dans le fond pour ne pas avoir d'écrous à l'arrière.

Vous allez me dire que mettre les inserts dans la parties avant serait mieux puisque l'on ne verrais plus les vis, seulement les deux attaches pour le harnais mais comme le dessus est déjà imprimé (même si c'est un proto) et l'arrière n'est même pas encore modélisé d'où mon choix.



Pour l'attache du harnais, je prévois une pièce en alu ou laiton de 10 à 12mm de diamètre d'environs 8 à 10mm de haut avec à l'arrière un trou taraudé qui recevra la vis pour assembler les différentes parties. Je ne pense pas que cette partie sera totalement cylindrique mais peut-être conique et percée pour recevoir un anneau où viendra s'accrocher le harnais.

Je ne ferai pas cette pièce en impression 3D parce qu'elle ne sera pas assez résistante pour moi.


https://www.facebook.com/Exploration-Robotisée-de-notre-patrimoine-564661773904152/



Objectif : Explora85 doit rouler dans l'été et une exploration avant la fin de l'année 2020.

Forum sur la sauvegarde du patrimoine et Robex : http://www.notre-patrimoine.fr/forum/
