Conception de ma télécommande


  • Veuillez vous connecter pour répondre
85 réponses à ce sujet

#41 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 4 536 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 05 août 2019 - 06:01


Avant c'était symétrique, maintenant ça ne l'est plus, j'ai modifié à gauche pour mettre le shield avec le joystick et 4 boutons, j'en ai profité pour mettre 2 indicateur de charge et deux interrupteurs.

Pour la partie centrale je mets un moniteur LCD 7" avec de chaque côté la commande des deux écrans, en bas il y a l'afficheur LCD 4x20 caractères. J'ai regardé pour mettre un autre type d'afficheur mais il se retrouvait partiellement caché par l'autre écran lorsqu'il est fermé (en rouge). En bleu clair ceux sont les batteries 12V NiMH.



Edit : je vais commander du filament avec de commencer l'impression.



#42 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 4 536 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 05 août 2019 - 09:52

Comme je ne sais pas ce que contient une bobine, je pense en avoir commandé suffisament pour faire les deux côtés et le centre d'une couleur et l'arrière d'une autre couleur, si le vendeur est assez rapide, j'imprimerai bientôt :D .



#43 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 4 536 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 09 août 2019 - 11:20

J'ai reçu mes bobines et les quelques bricoles qu'il me fallait pour la partie électronique de ma télécommande. Je ne vais pas remodéliser le côté droit pour insérer le shield pour la Nano (shield non prévu initialement), il sera placé dans la partie centrale qui n'est pas finit de modéliser, contrairement au shield de la Uno il n'a pas besoin d'être sous le joystick.



Au plus tard ce soir, si l'orage n'est pas trop menaçant (MétéoFrance annonce des orages et ça a déjà commencé :D), j'imprimerai le premier côté.



#44 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 4 536 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 13 août 2019 - 08:16

Je n'ai pas réussi à imprimer, un problème avec l'avance du filament. Pour le moment j'ai autre chose à faire, j'essaiera de résoudre le problème dès que je pourrai.



J'attends pour modéliser la suite puisque le côté gauche va contenir l'arduino Uno avec 2 shields (enfin j'espère).



#45 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 4 536 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 16 août 2019 - 12:49

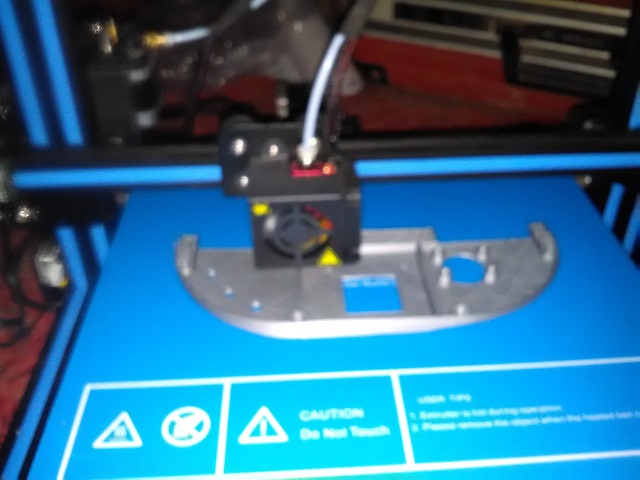

Le côté droit est en cours d'impression, il ne sera pas réussi, le warping c'est l'horreur mais la pièce ne sera peut-être pas inutilisable.

J'ai remplacé la vitre par un autre matériau pour plus d'adhérence à l'impression et facilite de décolage de la pièce terminée mais contrairement au verre il ne conduit pas la chaleur, j'aurais peut-être du augmenter la temp&rature du plateau... L'impression se poursuit parce que même si la pièce est ratée, elle permettra de vérifier le placement des composants.




Par contre j'ai du faire une erreur, lorsque j'avais fait le premier g-code (qui était pour le côté gauche identique au droit à ce moment là) il m'indiquait dans les 6h d'impression et là 11h, pas grave elle imprimera pendant que je dors et là ça ne devrait pas casser la machine.



#46 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 4 536 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 16 août 2019 - 08:57

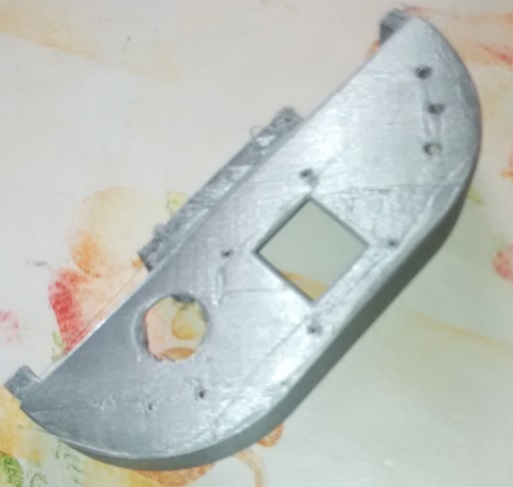

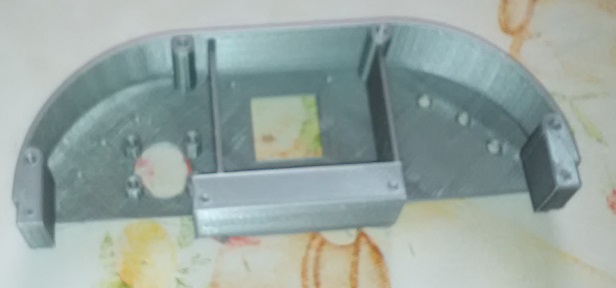

La qualité d'impression n'est pas terrible, il y a eu un problème d'adhérence dès la première couche.

J'ai bien eu raison de laisser la pièce s'imprimer entièrement, malgré les 18h d'impression, le passage rond pour le petit joystick est trop petit, le carré pour le second joystick est trop petit et j'ai oublié deux passages.

Je vérifie mon fichier 3d.

Il faut aussi une solution pour imprimer la partie qui est décalée de 2mm au-dessus du plateau.



Edit : c'est bien moi qui a fait une erreur pour le carré :( .



#47 Forthman

Forthman

    Membre chevronné

  • Membres
  • PipPipPipPip
  • 953 messages
  • Gender:Not Telling
  • Location:Montauban (82)

Posté 17 août 2019 - 08:32

ah oui ! c'est bien caca là :crazy:

Mais tu as bien fait de finir ta pièce :)

la solution pour les parties à 2mm est toute trouvée : supports



edit : ton Z0 est bon ?



#48 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 4 536 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 17 août 2019 - 09:22

Pourquoi mon Z0 ne serait pas bon ?

(Edit : je me suis posé la question aussi, je revérifierai demain ou dans la semaine.)



Pour le petit joystick je pense que je vais faire des plots plus petit et je visserai directement dans le plastique, ^sans insert, ce joystick ne devrait pas être démonté souvent.



Je regarde pour les supports.



#49 Forthman

Forthman

    Membre chevronné

  • Membres
  • PipPipPipPip
  • 953 messages
  • Gender:Not Telling
  • Location:Montauban (82)

Posté 18 août 2019 - 08:06

et bien :

un Z0 trop haut = le plastique n'est pas bien collé = risque plus important de warping

un Z0 trop bas = bourrelets de chaque coté de la buse = risque de décollage au prochain passage de la tête qui va buter dans ce bourrelet



#50 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 4 536 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 21 août 2019 - 08:46

Comment mettre les supports ?



#51 Forthman

Forthman

    Membre chevronné

  • Membres
  • PipPipPipPip
  • 953 messages
  • Gender:Not Telling
  • Location:Montauban (82)

Posté 22 août 2019 - 05:18

c'est quoi ton slicer ? (c'est lui qui s'occupe de ça)



#52 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 4 536 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 22 août 2019 - 09:11

J'utilise Repetier host pour générer le gcode (impossible d'imprimer directement avec la CR-10S, pas le temps de chercher pourquoi :D ) et le slicer c'est Cura.

Je ne comprends pas, apparement les supports sont toujours activés mais il n'ont pas apparu lors de l'impression.






#53 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 4 536 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 23 août 2019 - 12:05

J'avais dit que la télécommande ne devait pas dépasser 40/45mm d'épaisseur pour la maintenir dans les mains mais là l'arduino avec les shields mesure 54mm d'épaisseur donc ça ne tiendra pas dans les 40mm :D .

A votre avis dois-je augmenter l'épaisseur de la télécommande ou dois-je déporter l'Arduino et un shield ?



PS : Arduino Uno + shield WIFI + shield LCD + shield joystick

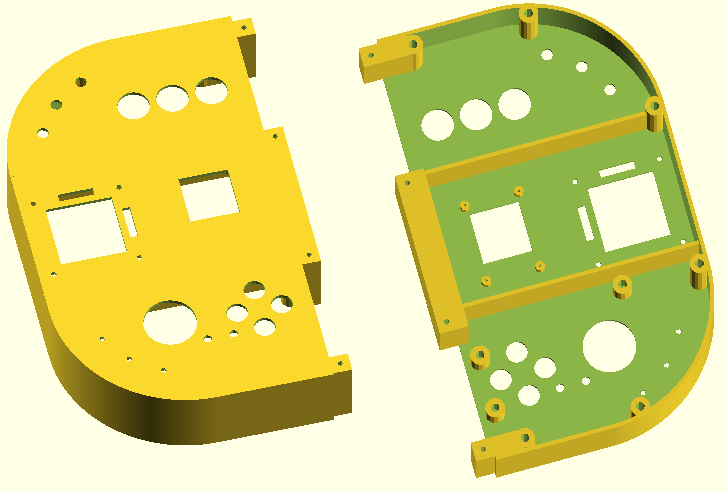

Edit : le côté gauche de la télécommande est modélisée, plus qu'à résoudre les problèmes d'impression avec le côté droit et ensuite imprimer le côté gauche.




#54 Mike118

Mike118

    Staff Robot Maker

  • Administrateur
  • PipPipPipPipPip
  • 8 015 messages
  • Gender:Male
  • Location:Anglet
  • Interests:Robotique, Entrepreneuriat, Innovation, Programmation, Résolution de problème, Recherche de solutions, Mécanique, Electronique, Créer, Concevoir

Posté 23 août 2019 - 02:01

au lieu de faire une attache haut bas, tu peux faire une attache droite gauche ...


Si mon commentaire vous a plus laissez nous un avis  !  :thank_you:

Nouveau sur Robot Maker ?

Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope  aux articles,  à la boutique  et aux différents services disponible !



Les réalisations de Mike118








#55 Oliver17

Oliver17

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 2 676 messages
  • Gender:Male
  • Interests:Glenn

Posté 23 août 2019 - 04:24

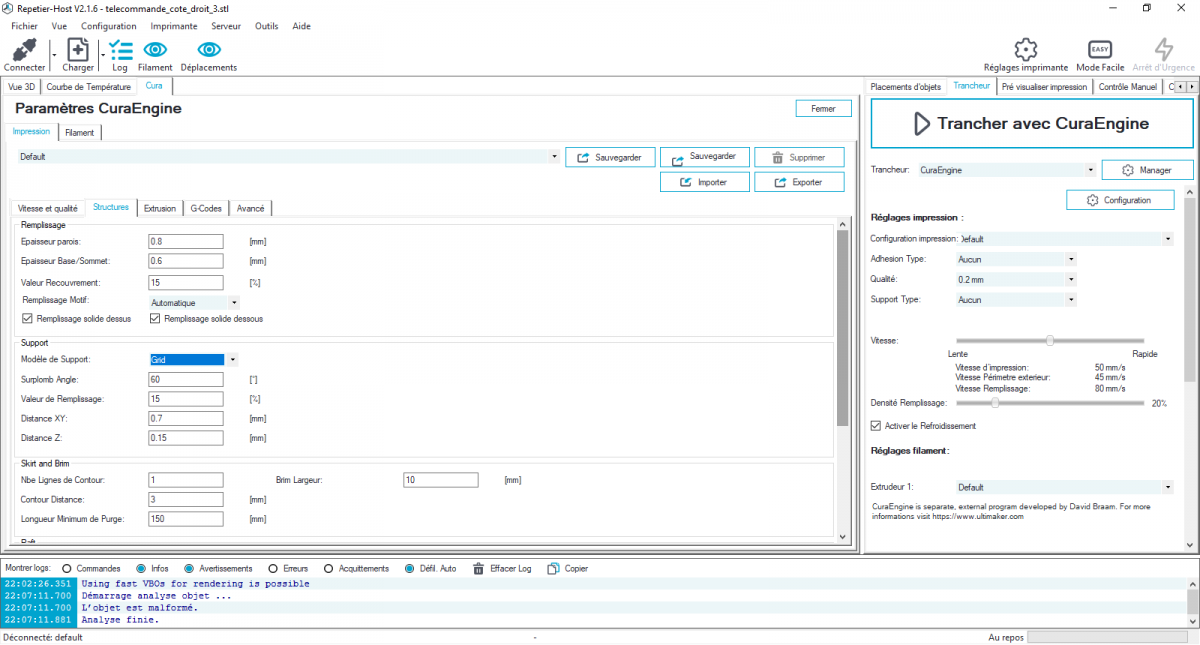

Non, si tu regardes bien Support Type : Aucun, donc tu n'as aucun supports pendant l'impression.


signature_01.png -->



Mon Tipeee



#56 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 4 536 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 23 août 2019 - 07:56

@Mike118 : c'est une possibilité mais je préfère une attache haut bas, les vis vont aussi servir pour l'attache du harnais.



@Olivier17 : Merci, je cherchais l'option d'un côté et c'était de l'autre, je ne la voyais même pas.



Demain je relance une impression pour le côté droit.



#57 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 4 536 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 24 août 2019 - 05:45

Pas d'impression avant quelques jours :(  , j'ai perdu l'adaptateur USB, voilà pourquoi je préfère imprimer avec le câble USB mais impossible pour le moment avec la CR-10S.



Edit : je me suis trouvé un adaptateur, mon téléphone :D .



#58 Oliver17

Oliver17

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 2 676 messages
  • Gender:Male
  • Interests:Glenn

Posté 25 août 2019 - 05:57

Imprime avec ta carte SD, car via le câble usb tu risques d'avoir des surprises, genre ralentissement de l'impression de temps en temps lorsque ton ordi est prit en ressources mémoire.



Perso je ne passe que par les cartes SD maintenant.


signature_01.png -->



Mon Tipeee



#59 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 4 536 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 25 août 2019 - 11:43

Cela m'énerve d'imprimer avec la SD, il va falloir que je trouve une solutio pour que la carte SD rentre mieux dans l'imprimante :D ...

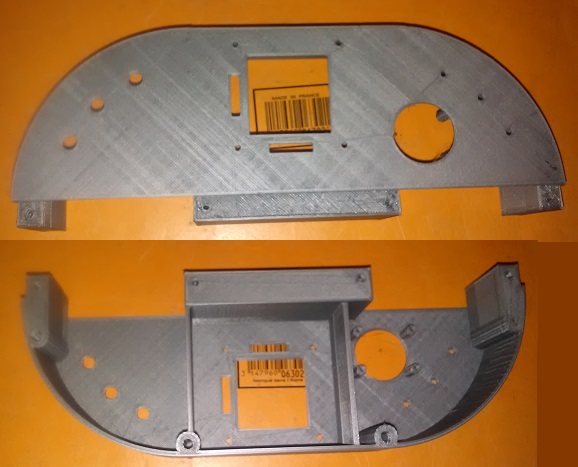

Voilà le côté droit est imprimé :




Je ne suis pas totalement satisfait de la première couche mais je ferai avec.

Pour les supports il faut que je regarde pour les paramètres, le résultat n'est pas parfait mais comme le face concernée sera cachée une fois la télécommande assemblée, ça conviendra.







#60 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 4 536 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 31 août 2019 - 12:10

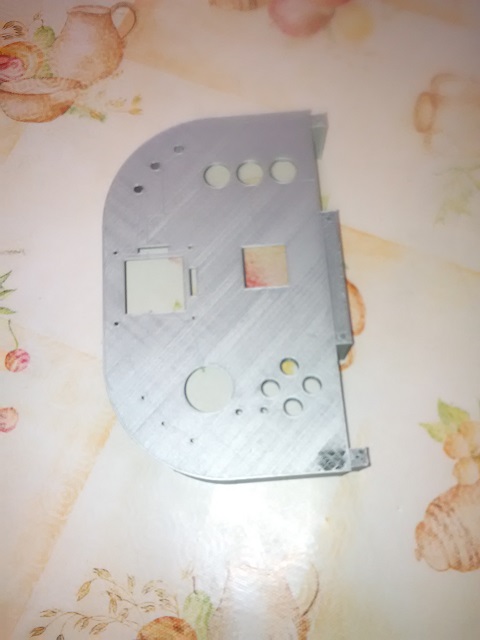

Le côté gauche :


J'ai abimé la pièce en la décollant :( (en bas à droite), sinon le reste est correct.

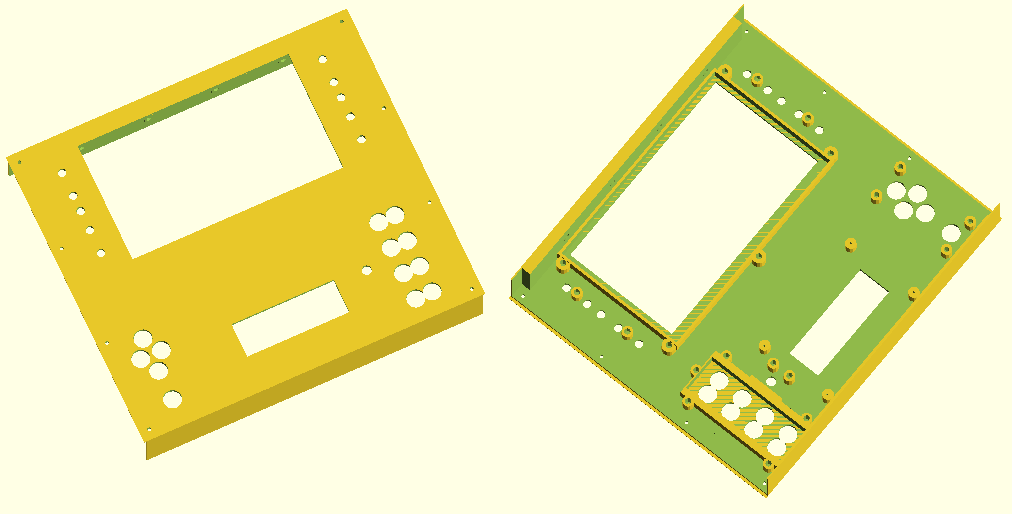

Prochaine étape : la partie centrale, encore quelques ajustement à faire sur la modélisation avant l'impression.



edit :
