Besoin d'explications sur un circuit (pré-amplificateur audio)


4 réponses à ce sujet

#1 Bacab

Bacab

    Nouveau membre

  • Membres
  • 42 messages
  • Gender:Male

Posté 14 avril 2019 - 02:30

Bonjour,



Dans le cadre du projet dont je parlais ici j'ai décidé d'utiliser le pré-amplificateur suivant : https://www.velleman...s/view/?id=8897

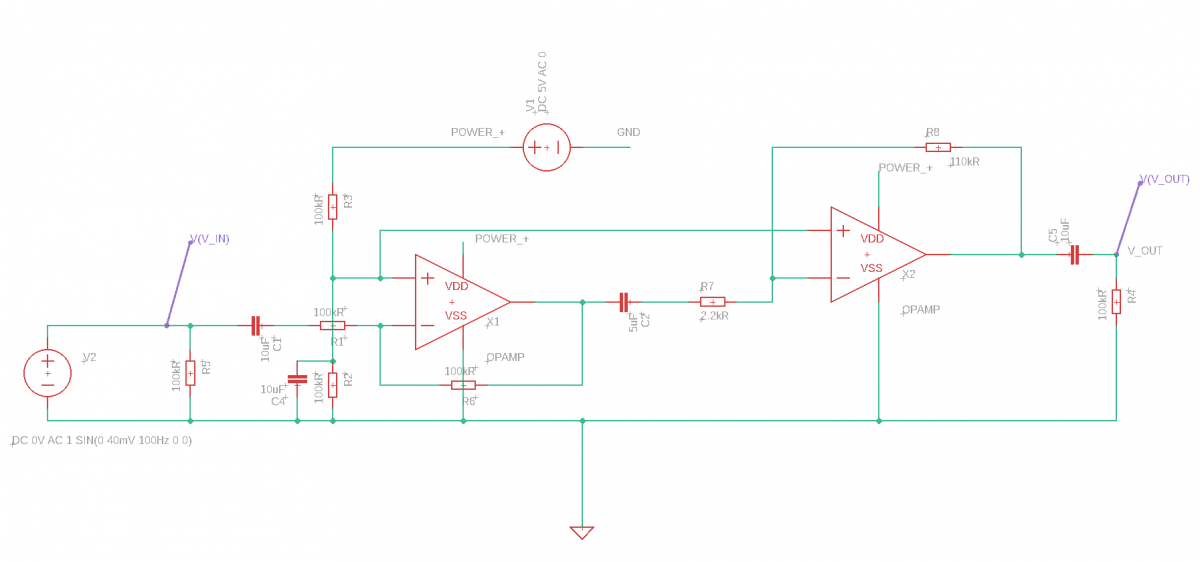

Comme je le disais dans mon précédent topic je ne connais pas bien les caractéristiques du circuit. J'ai donc décidé de le modéliser avec Eagle pour connaître ces caractéristiques. Voici le schéma que j'obtiens :




Si je comprends bien le circuit (ce qui n'est pas garanti n'hésitez pas à me le dire si vous voyez une erreur) :

- le premier AOP est monté comme un filtre passe haut inverseur de gain unitaire, Fc=0.16Hz;

- le second AOP est monté comme un un filtre passe haut inverseur de gain R8/R7 (sur le véritable circuit R8 est variable mais pour la simulation je l'ai remplacé par une résistance fixe) et Fc=16Hz;

- le filtre RC formé par C5 et R4 est un passe haut qui filtre la composante continue en sortie de l'amplificateur (probablement pour se débarrasser d'un biais DC ajouté par l'AOP ?);



En revanche je n'ai aucune explication pour la présence de R5 (limiteur de courant ?) et le montage de C4 et R2, pouvez vous m'expliquer ?



Par avance merci pour vos réponses.
