Posté 20 octobre 2019 - 04:08

Bonjour,



Comme je l'ai dit hier dans un autre sujet je vais construire des imprimantes fortement inspirées de la CR-10S que je possède. Au départ j'ai acheté des pièce pour améliorer la mienne qui est tombé en panne puis elle s'est remises à fonctionner sans rien changer mais avec la panne et le temps d'impression de certaines pièces je me suis mis à chercher une autre imprimante mais le budget est trop important alors je me suis dit je j'allais acheter mes profilé alu et construire mon imprimante. Comme j'hésitais pour la taille j'ai commandé les profilé alu pour deux imprimantes 3D pour copier la CR-10S et la CR-10S5, le plus cher étant toute la quincaillerie qui va avec et comme je n'ai pas compté les vis qu'il me fallait j'ai pris par sachet complet, au total c'est plus cher mais il me restera pas mal de vis et écrous qui pourront servir ailleurs et donc pour le moment les profilé alu et la quincaillerie pour les deux imprimantes me reviennent à peine à la moitié du prix d'une CR-10S.






J'ai percé et taraudé une partie de la structure de la plus grosses imprimante, je bossais samedi et donc trop crevé samedi après-midi pour continuer et vendredi soir ma perceuse sans fil (pas cher d'une grande marque) n'a pas voulu faire le filetage de la seconde imprimante, batterie à plat ...

J'ai également monté l'extrudeur et le hothend prévu pour ma CR-10S sur le profilé et ça roule :) .

Je pense commander le mois prochain ce qu'il me faut pour finir la structure et la mécanique des deux machines, l'électronique et les heatbed attendront un peu.

Il ne faut pas que le projet ne traine, j'espère imprimer à Noël.

Ce ne seront pas des répliques des imprimantes commercialisées, sur la petite l'extrudeur est très proche du hotend, sans être du direct drive mais se déplace en même temps, sur la grand ce sera une hotend bi-filament, si je peux faire comme je veux au niveaux de la structure.

Je ne fait pas faire de pièces sur mesure j'achète des pièces prévues pour ces imprimantes, même si je n'ai pas trouvé certain élément pour la CR-10S et les ai trouvé pour la CR-10S Pro, assez proche, donc ça ira.


https://www.facebook.com/Exploration-Robotisée-de-notre-patrimoine-564661773904152/



Objectif : Explora85 doit rouler dans l'été et une exploration avant la fin de l'année 2020.

Forum sur la sauvegarde du patrimoine et Robex : http://www.notre-patrimoine.fr/forum/


#2 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 5 048 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 20 octobre 2019 - 07:00

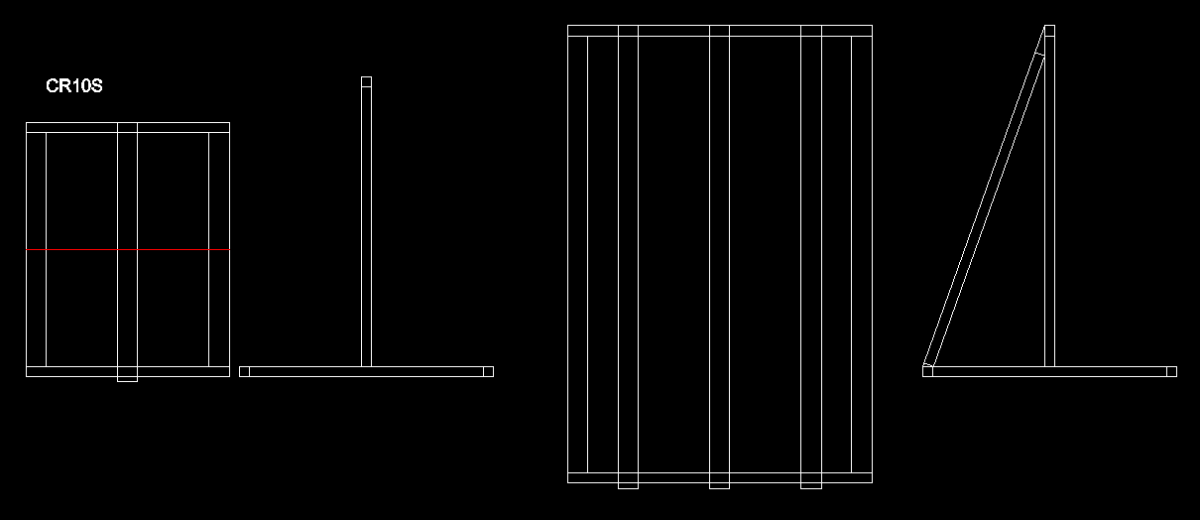

Une idée de la différence de taille :




Edit : pas de modélisation 3D, j'achète juste des profilés que j'assemble selon le modèle commercialisé.


https://www.facebook.com/Exploration-Robotisée-de-notre-patrimoine-564661773904152/



Objectif : Explora85 doit rouler dans l'été et une exploration avant la fin de l'année 2020.

Forum sur la sauvegarde du patrimoine et Robex : http://www.notre-patrimoine.fr/forum/


#3 skyhack

skyhack

    Membre chevronné

  • Membres
  • PipPipPipPip
  • 885 messages
  • Gender:Male
  • Location:Racourt et Flaba (08)
  • Interests:Synthé, modélisation mécanique, bricolage divers, VTT enduro

Posté 21 octobre 2019 - 04:02

Sans au moins une cote on ne peux rien faire.



1 cote puis mise à l'échelle et c'est bon.


" Monsters are real. Ghosts are real too.
They live inside us and sometimes they win."
-------------Stephen King.------------------

" le fait que les extraterrestres étaient amis avec les Mayas ne signifie pas qu'ils sont nos amis ... "
-------------------------------------Stephen Hawking----------------------------------------------------

#4 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 5 048 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 26 octobre 2019 - 07:38

Il n'y a pas besoin de cotes pour voir que l'une fait le double de l'autre.

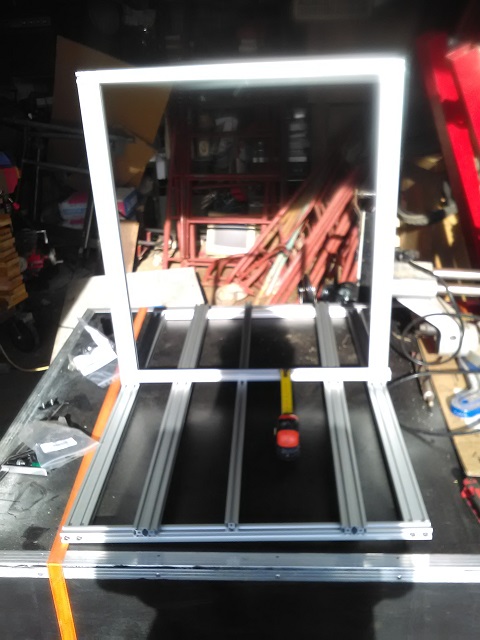

J'ai un peu avancé sur la structure de la S5 :


Désolé pour le flou. Pour info le flightcase mesure 1m de large et 1,30m de log mais on ne voit pas toute la longueur.

La structure verticale est juste posée (2 seconde avant un petit coup de vent :D), j'hésitais à percer le bas ou mettre des équerres et finalement je me dis que je vais percer le bas pour avoir une position précis et surtout fixe puis des équerres pour renforcer, sinon tout le reste est percé.

Les 3 profilés au milieu ne sont pas vissés parce que je n'ai pas de vis de la bonne longueur et je j'ai pas l'écartement qui aura de l'importance si je trouve un chariot de CR10-S5.



Je pense commander les pièces mécaniques le weekend prochain.


https://www.facebook.com/Exploration-Robotisée-de-notre-patrimoine-564661773904152/



Objectif : Explora85 doit rouler dans l'été et une exploration avant la fin de l'année 2020.

Forum sur la sauvegarde du patrimoine et Robex : http://www.notre-patrimoine.fr/forum/


#5 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 5 048 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 27 octobre 2019 - 12:00

Hier soir je suis tombé par hasard sur un chariot pour CR-10S5, ce qui me manquait.

Donc j'ai trouvé tout ce qu'il me faut pour la partie mécanique, pour l'électronique j'ai trouvé aussi, il me reste plus qu'à commander :(.


https://www.facebook.com/Exploration-Robotisée-de-notre-patrimoine-564661773904152/



Objectif : Explora85 doit rouler dans l'été et une exploration avant la fin de l'année 2020.

Forum sur la sauvegarde du patrimoine et Robex : http://www.notre-patrimoine.fr/forum/


#6 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 5 048 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 02 novembre 2019 - 06:45

Les structures des 2 machines sont assemblées sauf l'axe Y sur la petite, j'ai fait une erreur de perçage dans mes profilés et par conséquent je n'ai pas percé ce profilé. Comme je l'ai vu que ce soir quand j'ai assemblé la structure, après avoir acheté de la visserie je le ferai demain ou le weekend prochain.



Edit : je voulais vous mettre des photos mais mon téléphone n'aime pas prendre des photos quand il commence à faire sombre :( .


https://www.facebook.com/Exploration-Robotisée-de-notre-patrimoine-564661773904152/



Objectif : Explora85 doit rouler dans l'été et une exploration avant la fin de l'année 2020.

Forum sur la sauvegarde du patrimoine et Robex : http://www.notre-patrimoine.fr/forum/


#7 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 5 048 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 03 novembre 2019 - 01:20

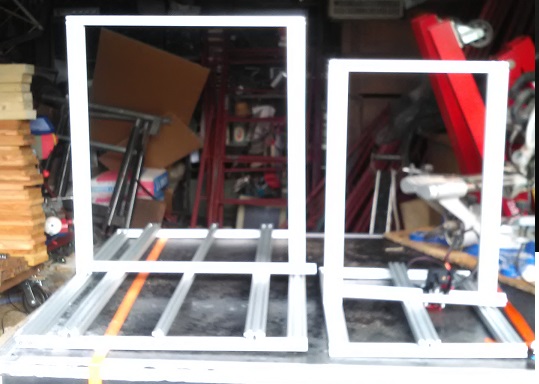

(un peu moins flou que la photo d'hier :( )

l'axe X est juste posé parce que je n'ai pas la mécanique mais elle est commandée.

Le mois prochain il restera un peu de mécanique et l'électronique, sachant que j'ai l'extrudeur de la petite et les moteurs des axes Z des deux machines sont commandés.




https://www.facebook.com/Exploration-Robotisée-de-notre-patrimoine-564661773904152/



Objectif : Explora85 doit rouler dans l'été et une exploration avant la fin de l'année 2020.

Forum sur la sauvegarde du patrimoine et Robex : http://www.notre-patrimoine.fr/forum/


#8 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 5 048 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 03 novembre 2019 - 09:21

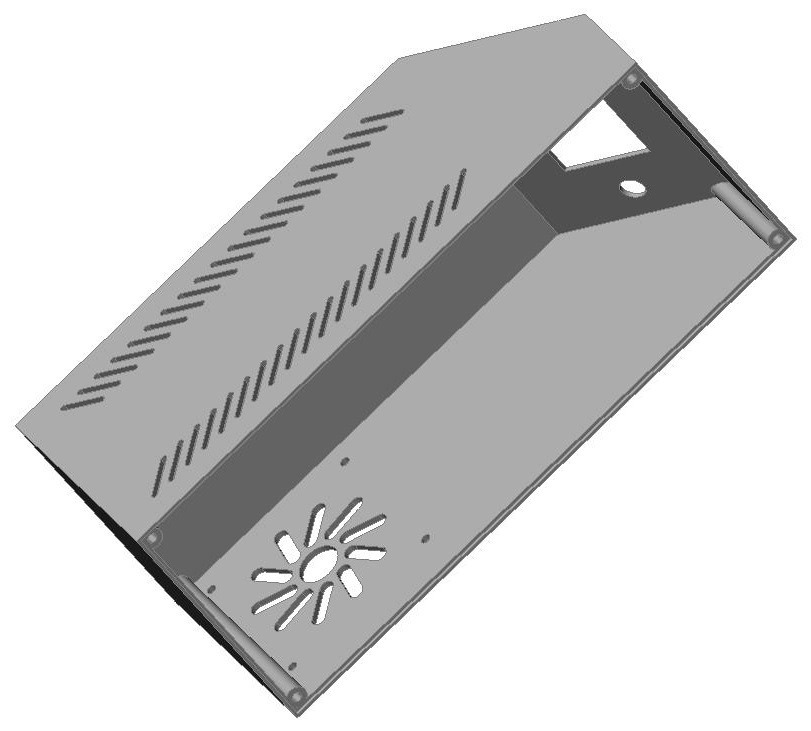

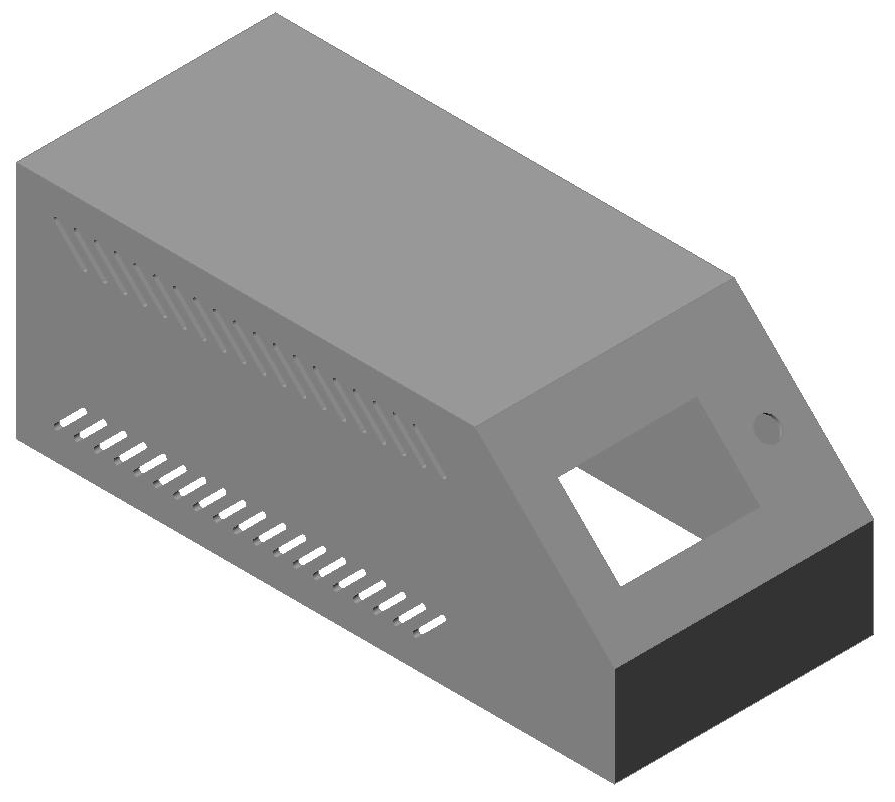

Comme ce soir je m'ennuyais un peu j'ai modélisé le boitier pour mes imprimantes 3D :

boitier_imprimante_3d.jpg boitier_imprimante_3d_2.jpg

L'emplacement de l'écran LCD et du bouton en façade sont fait au pif, je corrigerai ça quand j'aurai l'électronique, j'ai remplacé le ventilateur de 60mm à l'arrière par un ventilateur de 80mm sur le côté (j'ai quelques ventilateurs de 80mm qui trainent dans des cartons).

Le dessous sera en alu.

Pour les perçage à l'arrière, il me faut la connectique avant, elle sera peut-être différente du modèle d'origine.


https://www.facebook.com/Exploration-Robotisée-de-notre-patrimoine-564661773904152/



Objectif : Explora85 doit rouler dans l'été et une exploration avant la fin de l'année 2020.

Forum sur la sauvegarde du patrimoine et Robex : http://www.notre-patrimoine.fr/forum/


#9 Oliver17

Oliver17

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 2 758 messages
  • Gender:Male
  • Interests:Glenn

Posté 04 novembre 2019 - 09:38

Fais attention à l'emplacement de ton boitier par rapport à ton imprimante, il ne faudrait pas que la ventilation de celui ci souffle sur les prints en cour, tu risques d'avoir de mauvaises surprises.



Ce n'est pas pour rien que sur le boitier de la CR10 le ventilo en 20x20 soit à l'arrière et celle de l'alime en dessous.


signature_01.png -->



Mon Tipeee



#10 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 5 048 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 04 novembre 2019 - 12:29

Je n'avais pas pensé à ça :( , je vais voir si j'arrive à trouver un peu de place à l'arrière pour mettre ce ventilateur.


https://www.facebook.com/Exploration-Robotisée-de-notre-patrimoine-564661773904152/



Objectif : Explora85 doit rouler dans l'été et une exploration avant la fin de l'année 2020.

Forum sur la sauvegarde du patrimoine et Robex : http://www.notre-patrimoine.fr/forum/


#11 Oliver17

Oliver17

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 2 758 messages
  • Gender:Male
  • Interests:Glenn

Posté 04 novembre 2019 - 02:49

Le truc c'est que lors de ton impression si tu as des courants d'air dans ta pièce cela peut avoir des conséquences sur le print, alors un ventilo qui souffle sur le print que d'un coter....


signature_01.png -->



Mon Tipeee



#12 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 5 048 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 04 novembre 2019 - 11:04

Pour le moment je ne sais pas encore comment je vais disposer les boitier par rapport aux imprimantes.

Déjà sur la CR-10S que j'ai je vais acheter une rallonge pour déporter le boitier parce que les câbles d'origine sont vraiment trop courts.


https://www.facebook.com/Exploration-Robotisée-de-notre-patrimoine-564661773904152/



Objectif : Explora85 doit rouler dans l'été et une exploration avant la fin de l'année 2020.

Forum sur la sauvegarde du patrimoine et Robex : http://www.notre-patrimoine.fr/forum/


#13 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 5 048 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 05 novembre 2019 - 11:45

Peut-être que mettre le ventilateur dessus serait mieux.


https://www.facebook.com/Exploration-Robotisée-de-notre-patrimoine-564661773904152/



Objectif : Explora85 doit rouler dans l'été et une exploration avant la fin de l'année 2020.

Forum sur la sauvegarde du patrimoine et Robex : http://www.notre-patrimoine.fr/forum/


#14 Oliver17

Oliver17

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 2 758 messages
  • Gender:Male
  • Interests:Glenn

Posté 06 novembre 2019 - 11:31

Ou du coter opposé de ton plateau.


signature_01.png -->



Mon Tipeee



#15 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 5 048 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 08 novembre 2019 - 12:14

En fait tout dépend où je place le boitier, et l'alim à l'intérieur du boitier, mais là, je ne peux pas trop choisir parce qu'il y a un bouton sur le côté, quoique ce bouton ne sert à rien :D .



Quel con je suis :D , hier quand j'ai reçu le mail de notification d’envoi de mes pièces d'imprimante 3D, j'ai regardé ce qui était expédié (une commande mais plusieurs expéditions) et il me manquera une chose importante pour l'assemblage de mes imprimantes : je n'ai pas commandé de galets. Je vais devoir en commander qui ne viennent pas de Chine pour les avoir dans des délais assez courts, il me faudra aussi des entretoises et des vis...


https://www.facebook.com/Exploration-Robotisée-de-notre-patrimoine-564661773904152/



Objectif : Explora85 doit rouler dans l'été et une exploration avant la fin de l'année 2020.

Forum sur la sauvegarde du patrimoine et Robex : http://www.notre-patrimoine.fr/forum/


#16 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 5 048 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 19 novembre 2019 - 11:59

J'ai reçu une bonne partie des pièces commandées mais même si je reçoit les galets dans la semaine je ne pourrai pas assembler les imprimantes non seulement parce que je n'ai pas commandé toutes les pièces mais parce que je suis encore déçu du site B…..d où j'ai commandé mes pièces, ils n'ont pas été capable d'envoyé ce que j'ai commandé. J'ai commandé un lot de 10 "écrous" excentrique et j'ai reçu un seul "écrou", ça commence à bien faire. Je vais retourner voir Ali !



Cela dit sur les pièces mécanique que j'avais commandé, j'avais un doute sur une pièce qui pourrait ne pas convenir pour faire ce que je veux, j'avais raison. J'ai trouvé la pièce qu'il me fallait sur un autre site et j'attendais la réception de cette commande avant l'acheté, entre temps je crois que j'ai perdu le lien :D .



Dommage que les axes Z sont vendu sans les écrous, mais j'en ai commandé donc j'en ai juste ce qu'il me faut.



Samedi soir, j'aurai fait un inventaire de ce qu'il me manque pour continuer mais si les délais sont les même je n'aurai pas mes imprimantes pour Noël :( .



Edit : ajout de photos

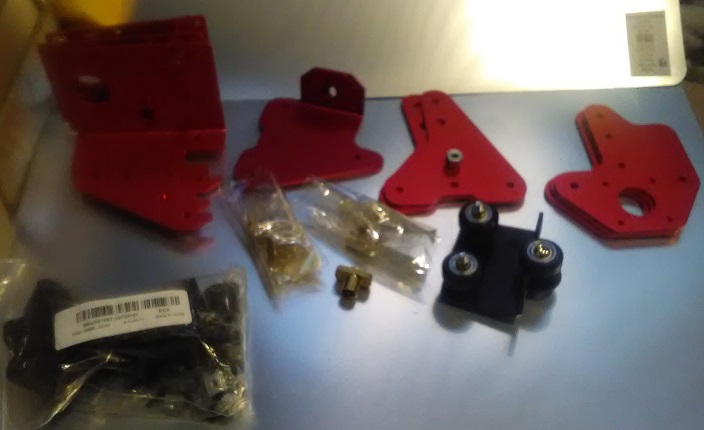

Toutes les pièces métallique qui vont me permettre d'assembler les axes X quand j'aurai les galets.

Rmq : il y a ce qu'il faut pour 2 1/2 imprimantes ...

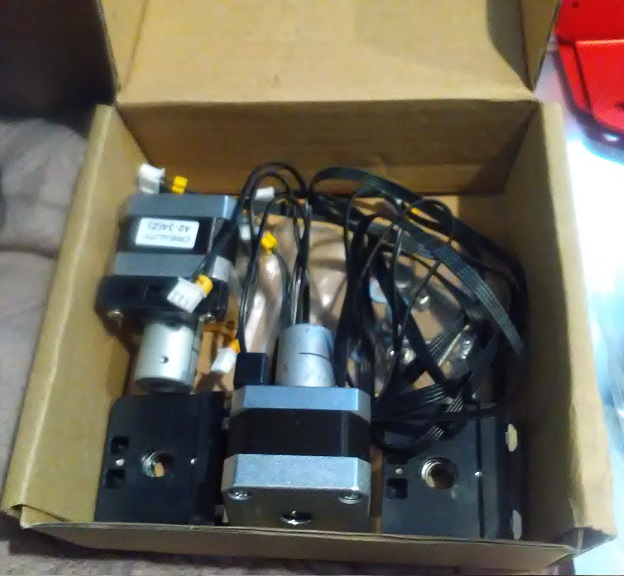

La motorisation des axes Z d'une imprimante.

J'en ai deux boite + les tige filetée qui vont avec et j'attend des tiges filetée plus longues pour la S5.


https://www.facebook.com/Exploration-Robotisée-de-notre-patrimoine-564661773904152/



Objectif : Explora85 doit rouler dans l'été et une exploration avant la fin de l'année 2020.

Forum sur la sauvegarde du patrimoine et Robex : http://www.notre-patrimoine.fr/forum/


#17 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 5 048 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 21 novembre 2019 - 11:36

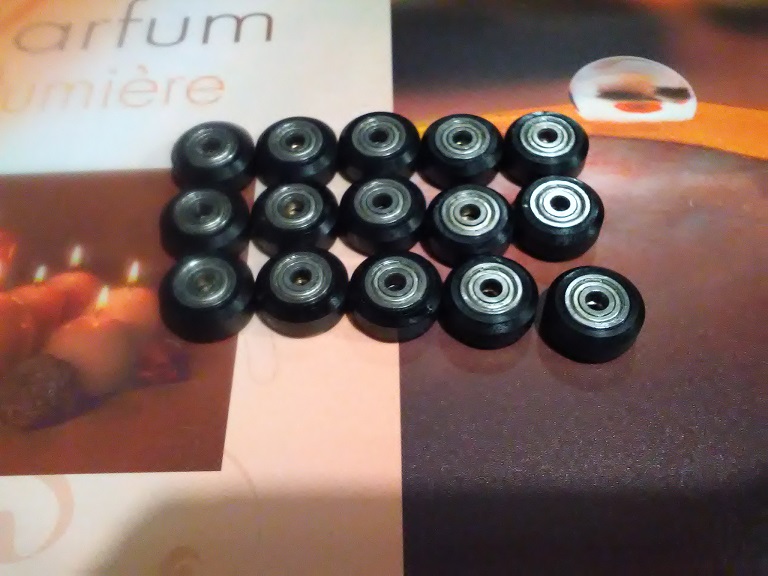

J'ai reçu mes galets :


J'espère que j'en aurai assez.



Je n'avais pas commandé d'entretoise parce que je n'avais pas mesuré la longueur qu'il me fallait :( .

Dans le weekend je pourrai toujours monter les axes Z de la CR-10 et seulement une partie des axes Z de la S5, je n'ai pas encore reçu les tiges filetées.

Le mois prochain je commande les chariots pour le lit chauffant et peut-être les lits chauffant.



Edit : l'entrretoise excentrique que j'ai reçu seule est moins épaissé que celle sur le chariot de l'axe X :( .

Edit 2 : à 10€ l'entretoise sur B.....d je préfère commander en France à 4,50€ les 5 entretoises, les entretoise classiques sont aussi commandées, j'espère les avoir en début de semaine prochaine comme ça je pourrai monter une partie de mes imprimantes.

Pour les mois de décembre ça va être difficile, j'ai prévu autre chose plus urgent mais j'avancerai dès que possible sur ces imprimantes 3D et peut-être une surprise :D .

Demain je vais m'occuper de mes litiges pour mes pièces d'imprimante 3D mais je pense que je vais acheter une résistance chauffant 12V 40W pour remplacer la 24V de la tête d'extrusion que j'ai reçu il y a quelques jours/semaines parce que je ne sais pas comment ça va se passer avec les Chinois :(.


https://www.facebook.com/Exploration-Robotisée-de-notre-patrimoine-564661773904152/



Objectif : Explora85 doit rouler dans l'été et une exploration avant la fin de l'année 2020.

Forum sur la sauvegarde du patrimoine et Robex : http://www.notre-patrimoine.fr/forum/


#18 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 5 048 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 23 novembre 2019 - 08:34

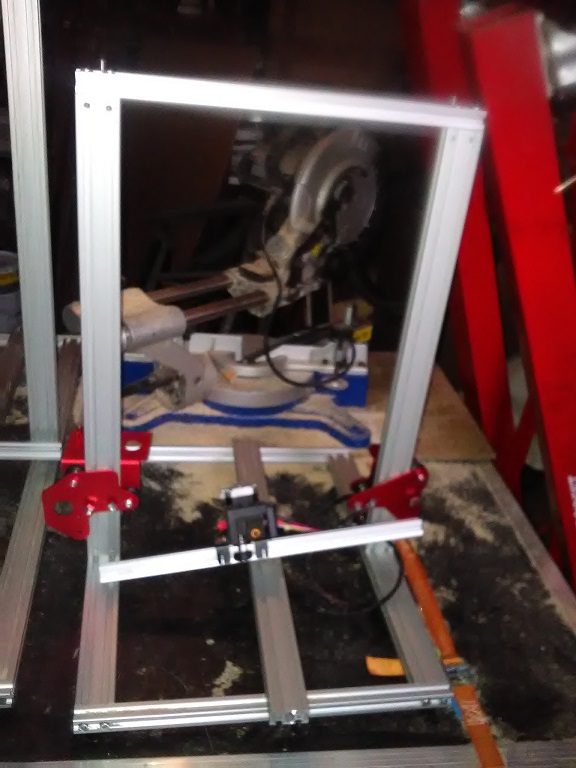

J'ai passé un peu de temps sur mes imprimantes 3D cet après-midi et je n'ai pas pu assembler les pièces reçu cette semaine, non pas parce que je n'ai pas les entretoises mais parce que ça ne rentre pas.




j'en conclus que je dois commander des nouveaux profilés alu :

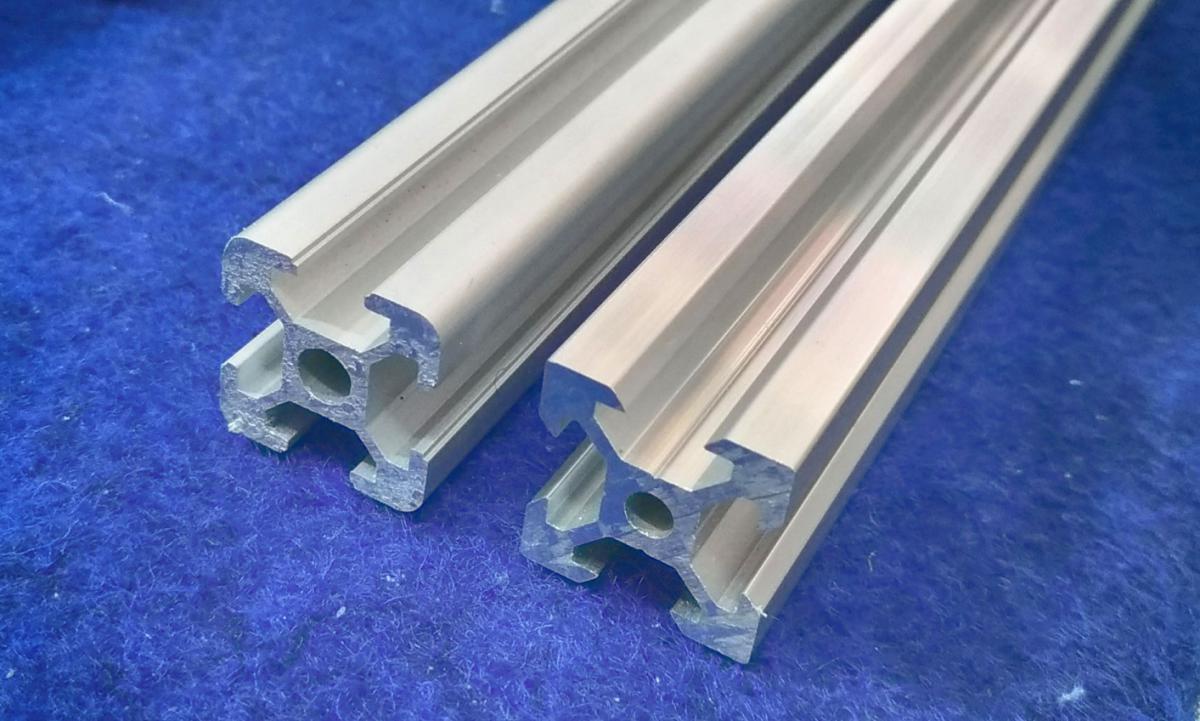

J'ai des profilés comme celui de gauche mais il faut celui de droite :(



Sinon ça avance lentement, et puis comme Olivier17 m'a donné de mauvaises idées Au bistrot du coin, une surprise à venir…


https://www.facebook.com/Exploration-Robotisée-de-notre-patrimoine-564661773904152/



Objectif : Explora85 doit rouler dans l'été et une exploration avant la fin de l'année 2020.

Forum sur la sauvegarde du patrimoine et Robex : http://www.notre-patrimoine.fr/forum/


#19 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 5 048 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 30 novembre 2019 - 03:51

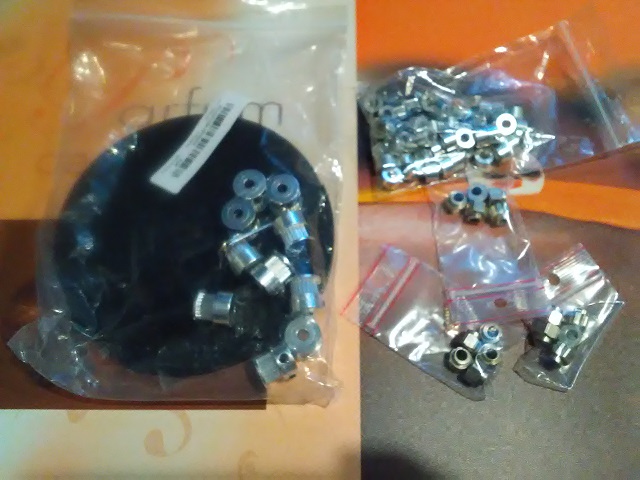

J'ai reçu les entretoises standards et excentriques ainsi que 10m de courroie GT2 et les poulies moteurs qui vont avec.




Je vais bientôt commander les profilés pour les guidages afin de remplacer ce que j'ai déjà :( , et le reste de la mécanique devrait suivre, sauf les moteurs que je n'ai pas encore choisis.



Edit : suite à une erreur de commande de profilé, la CR10 sera 4cm moins haute que l'originale.

Avec tous les profilés t-slot que je démonte pour les remplacer par des v-slot j'aurai suffisamment de profilé pour une troisième imprimante, cette fois-ci avec des MGN12. Pas d'urgence parce que je ne pourrai pas utiliser les même pièces que sur les autres donc même si je monte la structure, la mécanique attendra d'être conçue.


https://www.facebook.com/Exploration-Robotisée-de-notre-patrimoine-564661773904152/



Objectif : Explora85 doit rouler dans l'été et une exploration avant la fin de l'année 2020.

Forum sur la sauvegarde du patrimoine et Robex : http://www.notre-patrimoine.fr/forum/


#20 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 5 048 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 01 janvier 2020 - 08:11

En réalité je vais devoir recommander des profilés alu V-slot pour la plus petite des deux imprimantes, les renforts pour la CR-10 ne conviendront pas pour la hauteur de profilé que j'ai mais conviendront pour celle que j'avais prévu. Il me reste à trouvé un autre vendeur.

Avec tous les profilés alu T-slot que je retire et les profilés que j'ai en stock j'ai suffisamment de profilé pour une troisième imprimante 3D en utilisant des MGN12 surtout que j'ai vu que les pièces dont j'avais besoin existe déjà donc je n'ai pas à les concevoir. Cette 3ème imprimante attendra, je n'ai commandé l'électronique que pour deux alors avant de me lancer dans une troisième je vais d'abord voir ce que ça donne.

Il me reste les plateaux chauffant à commander ainsi que quelques petites bricoles.


https://www.facebook.com/Exploration-Robotisée-de-notre-patrimoine-564661773904152/



Objectif : Explora85 doit rouler dans l'été et une exploration avant la fin de l'année 2020.

Forum sur la sauvegarde du patrimoine et Robex : http://www.notre-patrimoine.fr/forum/





0 utilisateur(s) li(sen)t ce sujet

0 members, 0 guests, 0 anonymous users
