[fredj21]

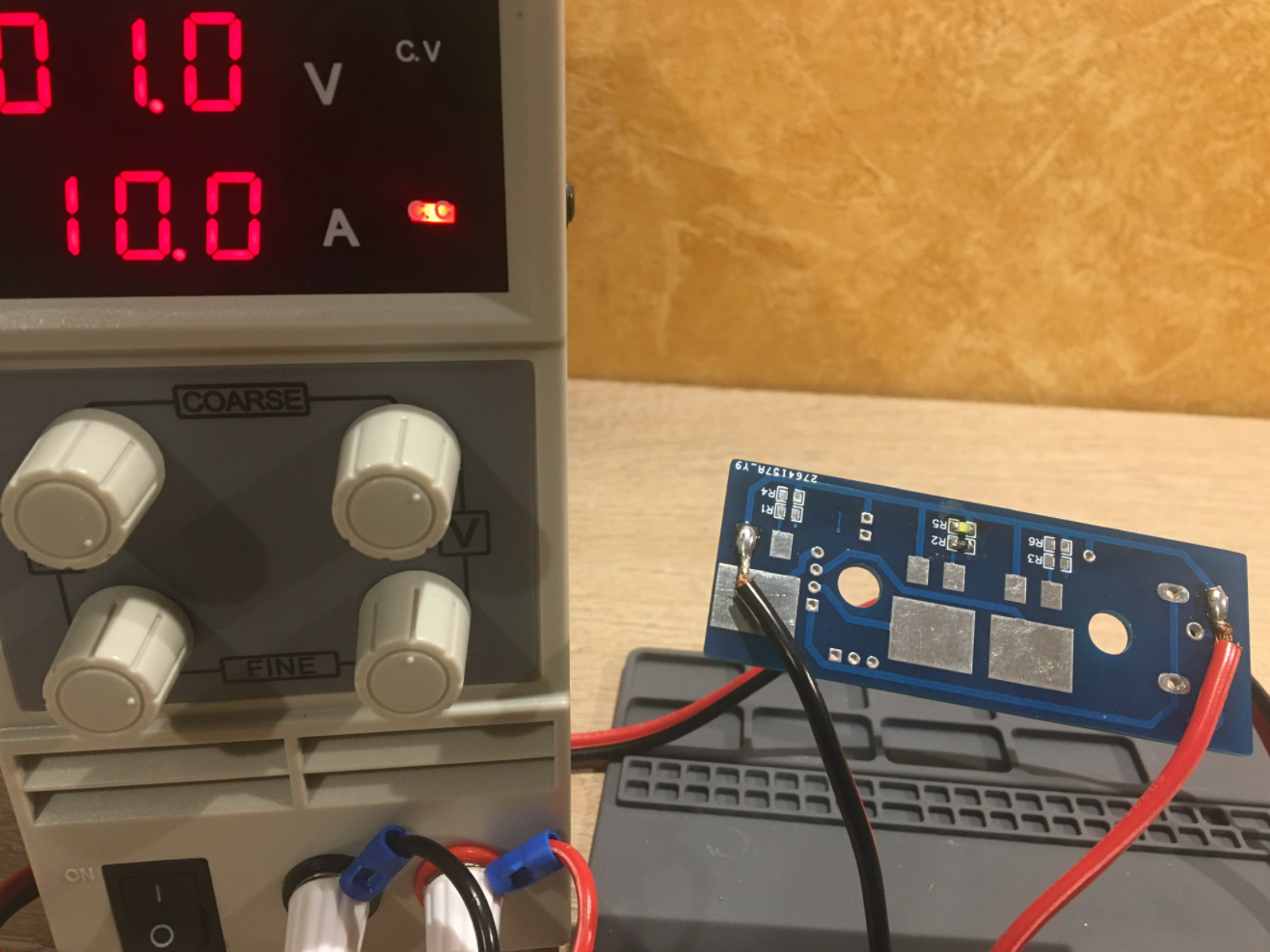

Test de charge :
mise en court circuit d'une piste de 1mm sur ~65mm de long

[Deleted_User]

a 0.10v ?

[fredj21]

PCB jlcpcb en 1oz (premier prix)
la tension n'a pas trop d'importance , car tu es en situation de de court circuit , c'est vraiment l'intensité de courant qu'il faut observer
... mais j'étais persuadé que ca allait cramer rapidement (j'avais sortie la gopro)
ok , ca chauffe un peu .... mais bon ca tient
(a vide j'étais réglé sur 12Volt)

[beurre6666398]

Sur digikey tu as un calculateur de largeur de piste aucas où

[fredj21]

oui, j'ai vu ca , mais si on sous dimensionne un peu (par rapport au préco) .... ou si on surcharge un peu plus que prévu ,
ca passe quand même pour l'usage simple (non pro)

[fredj21]

[fredj21]

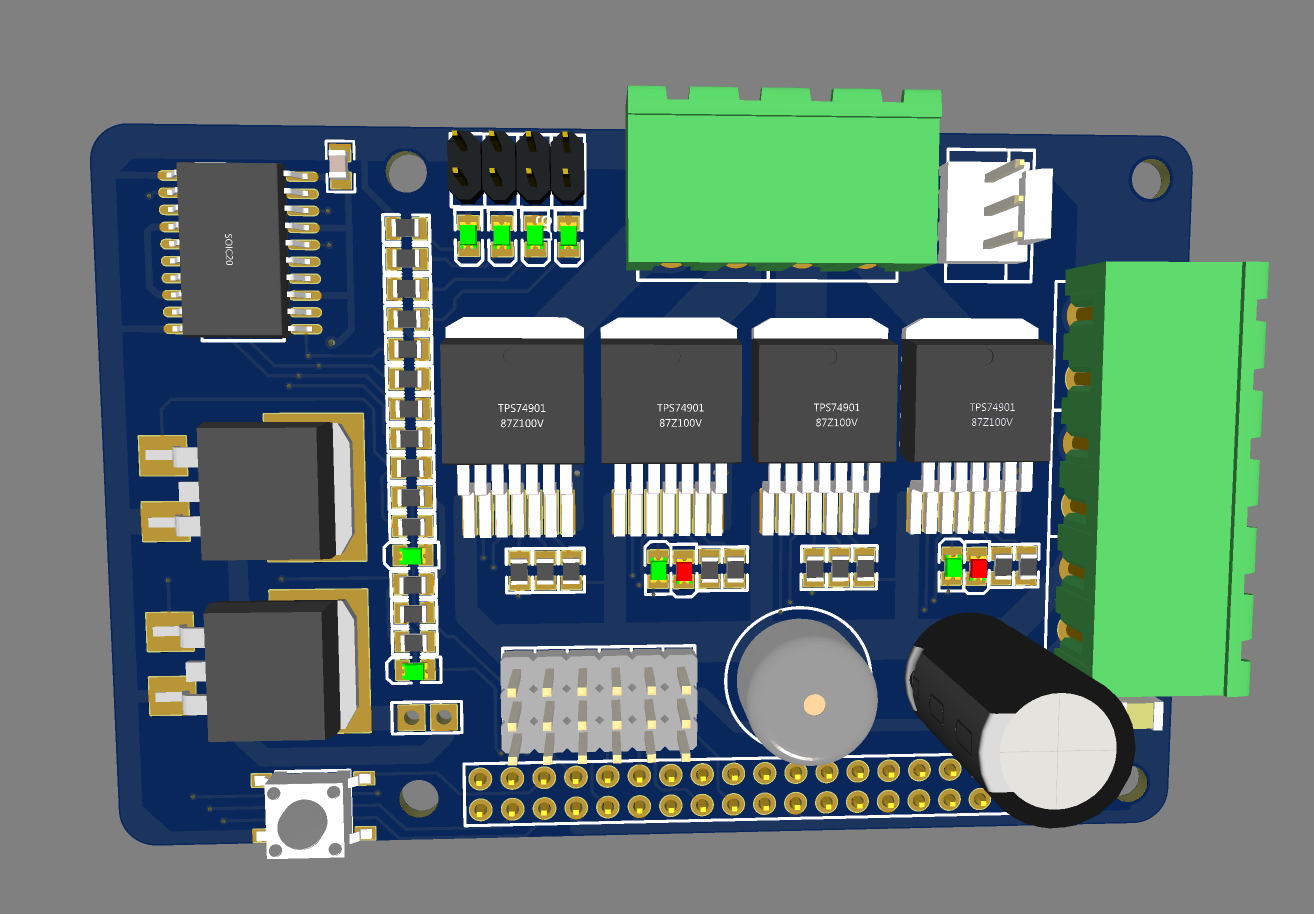

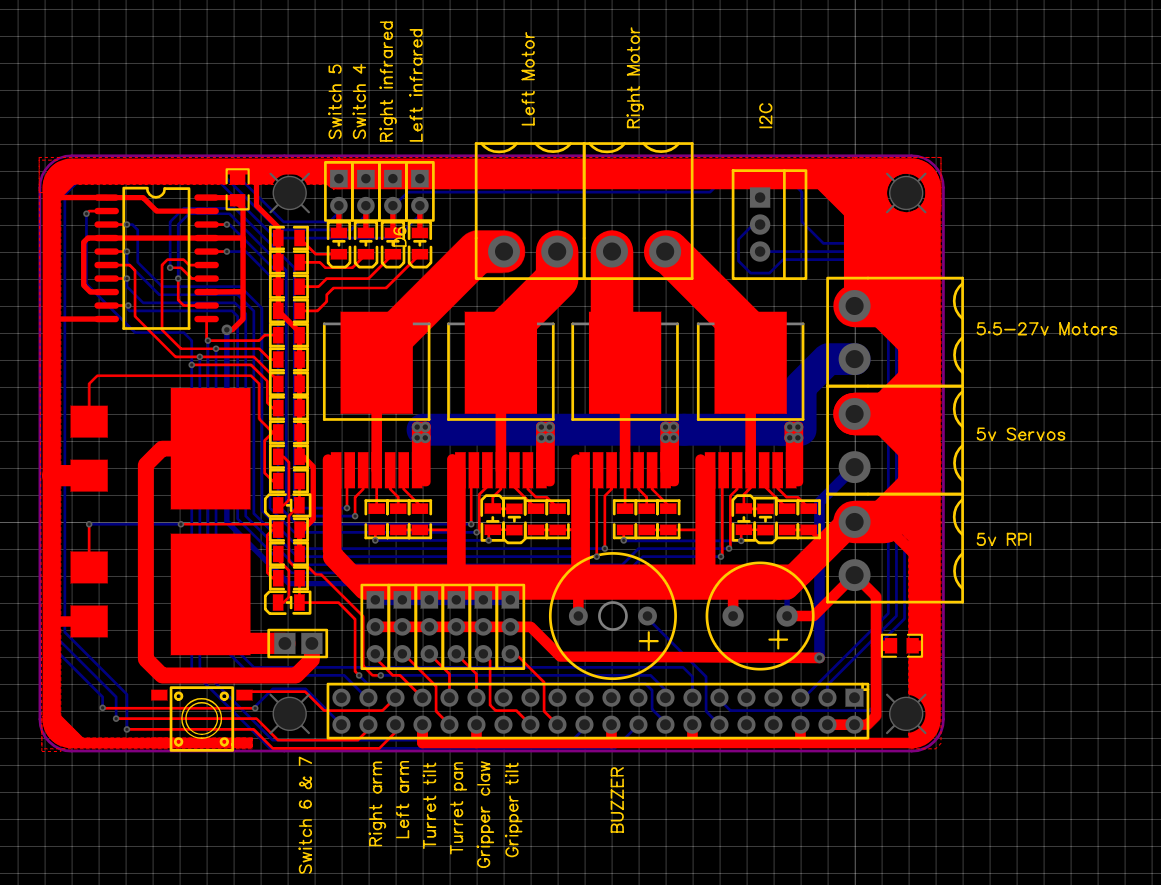

Power Hat multi vitaminé !!

[Serveurperso]

ça a de la gueulle !!!!

[fredj21]

super, merci @Pascal
oui, pas mal de chose qui ont due renter au "chausse pied" .... mais l'idée est de souder peut etre uniquement se qu'on besoin ,
je ne pense pas avoir fait trop d'erreurs de conception
je vais surement la commander (dans qq jours, le temps de re checker ) et faire quelques tests
@everyguys : n'hésitez pas à me remonter vos remarques (avant que je commande)

[firened]

Cool pcb Fredj21
Not sure how applicable or useful my thoughts are :

Both FET for switch 6 & 7 are N-CH. One P-CH could be useful. Example: ON-OFF for a PAM8302 amp board.

Something like ~2 free GND, 3.3V and 5V pins could be useful. Example: LED driver board.

Would different connectors, like screw terminals also fit? (I'm just not a fan of those big bulky connectors)

Your + and - traces go very close to the edge of the PCB, if there's no margin then any sideway touch with a metal object may short the layers.

+ and - around the screw holes, will a repeated screw on and off with metal screws wear off the conformal coating and cause a short, or is the coating strong enough/only plastic screws will be used?

[Serveurperso]

Screws must be GND
Agree with firened for screws terminal better than these huge strange one
Agree also for marging everywhere (anti shortcut)

[firened]

Check if no flyback diodes are required for the motors.

What motor driver H-bridges are you using? Can't find any info for TPS74901
That's all for now. Looks like a fun board @Fred Robotic (Asso Caliban)

[fredj21]

Hello @fire_ned
thank for your comments
I placed two mosfets for fun, not knowing the use case. I think that N-CH allows the choice of several VCCs for several uses.
H-bridges are not TPS74901 (it is an error in the 3d drawing)
H-Bridges are BTS7960 drivers , It's a same design that Arduino IBT-2 Driver
( There aren't flyback diode in their design )
ok for big bulky connectors, but it's a same footsteps that screws terminal (i can choice at last moment)
but trace spacing is a very challenge ...

[firened]

True N-CH allows different voltages

Ok, my BTS7960B also don't have diodes (maybe internal idk)

[fredj21]

...

[Serveurperso]

Celle à bornier à vis je kiffe !!

[fredj21]

au choix

[Serveurperso]

en fait ya quoi sur la carte ? alime ? h bridge ?
l'alime 5V de la PI ?
à découpage, rien de linéaire qui chauffe ?

[beurre6666398]

J'sais pas ou tu voit une alim...

[fredj21]

non, aucune alim , il faut alimenté en 5V pour la PI , pour les servo , pour moteur
tout est séparé
