Ecran E-paper Spi

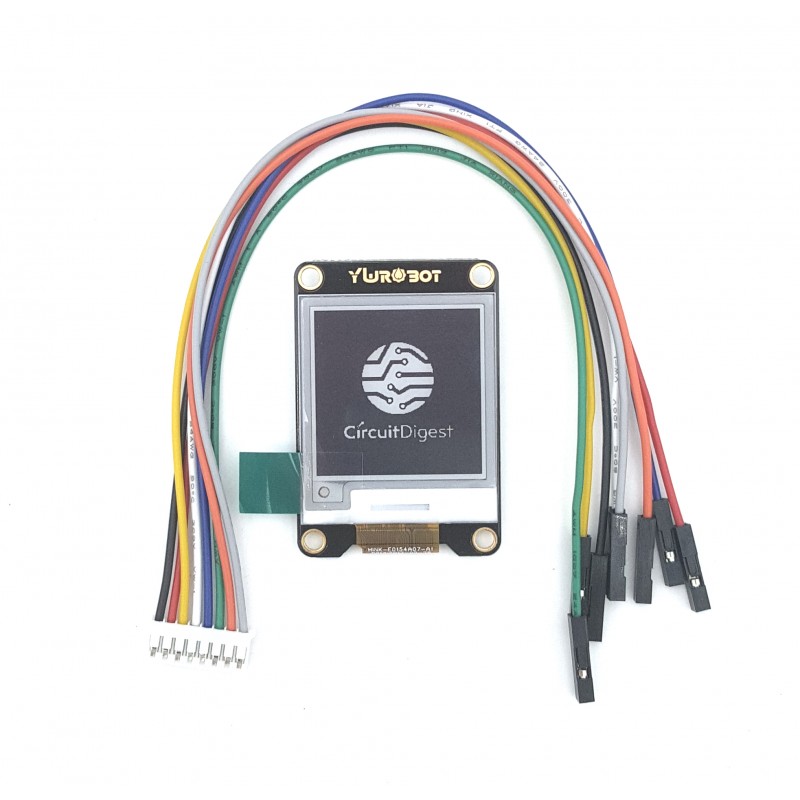

Description :

Ce module d’affichage  E-paper ( de son nom anglais : E-paper display module), est un module d’affichage de 1,54 pouce (4cm) avec une résolution de 200*200 pixel. Doté d’un contrôleur intégré, la communication se fait via l’interface SPI et il prend charge le rafraîchissement partiel.
Contrairement aux écrans Oled, ce type d'écran est très économe en énergie ( l'affichage reste même quand l'écran n'est plus alimenté ) et permet un affichage très proche d'un effet "papier" ( d'où l'origine du nom "E-paper" ) sans émission de lumière, très agréable à l'oeil.
En raison de ses avantages, à savoir, l'ultra basse consommation d’énergie, le grand angle de vision et l'affichage d'information claire sans consommations d'électricité, cet écran est idéal pour des applications telles que l’étiquette d’étagère et pour les instruments industriels.
La technologie E-paper a quand même quelques inconvénients : Contrairement à un écran LCD ou Oled, on ne peut pas regarder cet écran dans le noir ( il n'est pas rétro éclairé ) et l'affichage est plus lent que d'autres technologies.

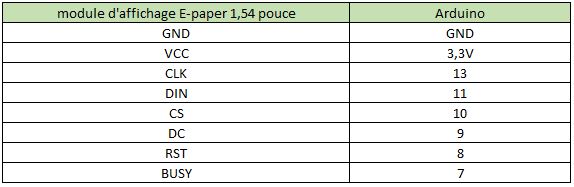

Connexion :

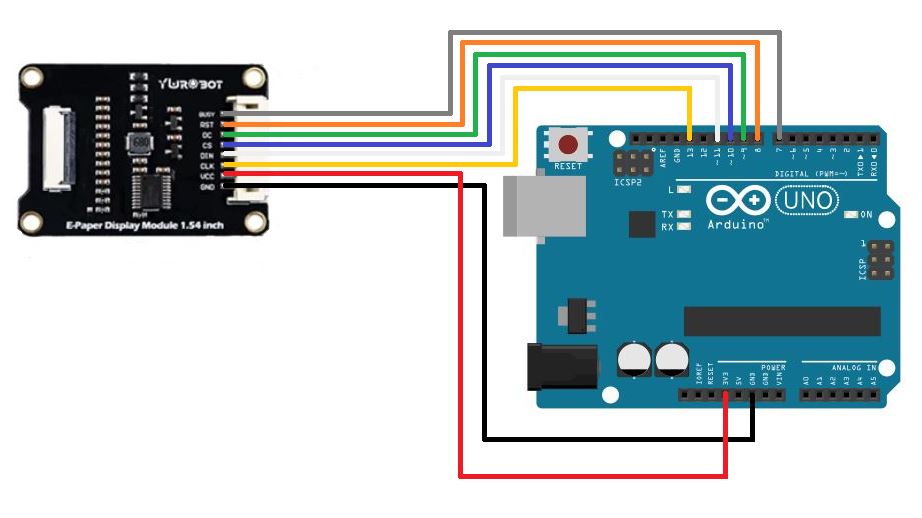

Schéma de câblage :

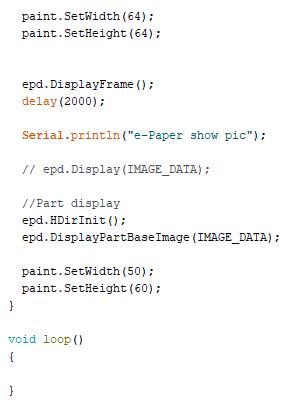

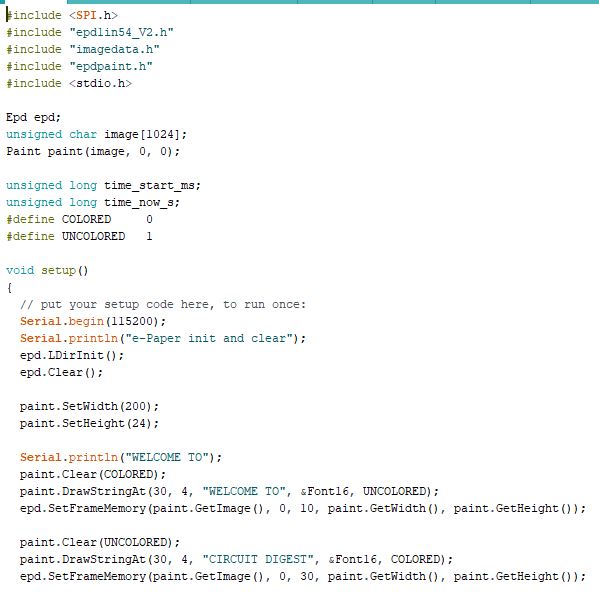

Code d’exemple :

Caractéristiques techniques:

• Tension de fonctionnement : 3,3 à 5V
• Interface de communication: SPI
• Trou de fixation : 3mm
• Distance
• Dimension ( écran nu) : 38mm * 31mm
• Dimension (carte de lecteur) : 47mm * 38mm
• Taille d’affichage : 29mm * 29mm
• Taille de pixel (pas de point) : 0,138 * 0,138
• Résolution : 200 * 200 pixel
• Couleur d’affichage : noir et blanc
• Niveaux de gris : 2
• Temps de rafraîchissement partiel : 0,3s
• Temps de rafraîchissement complet : 2s
• Touvoir de rafraîchissement : 26,4mW
• Puissance en mode veille : <0,017mW
• Angle de visualisation : 170°

Liens utiles :

Tutoriel d'utilisation de l'écran e paper spi

Bibliothèque + code ino
