5 réponses à ce sujet

[Ludovic Dille]

Bien le bonjour,

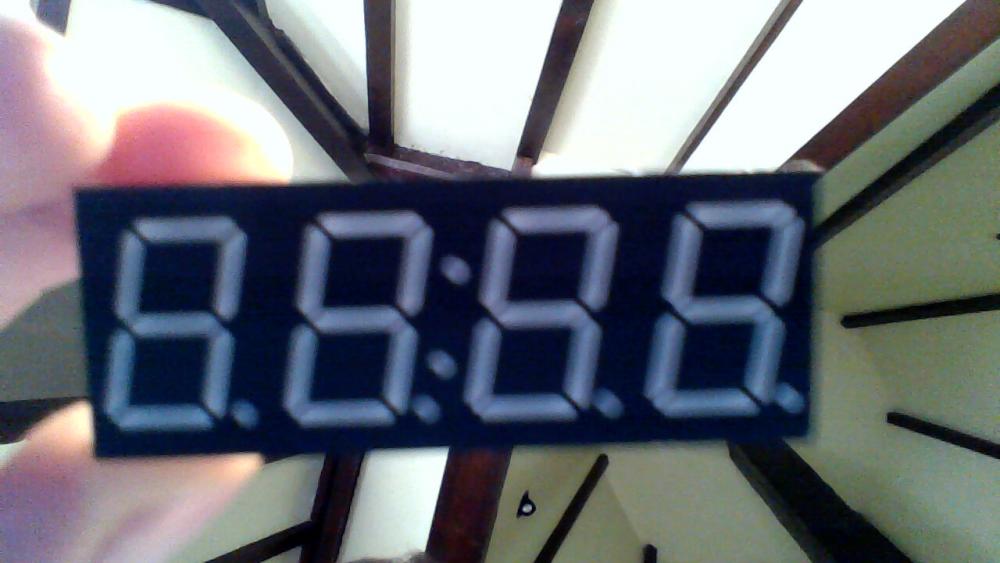

lors du démontage du box proximus je suis tombé sur un afficheur LED 7-segment à 4 digits cependant celui-ci possède 6 pins et je ne voyais pas du tout comment du tout l'utiliser :/

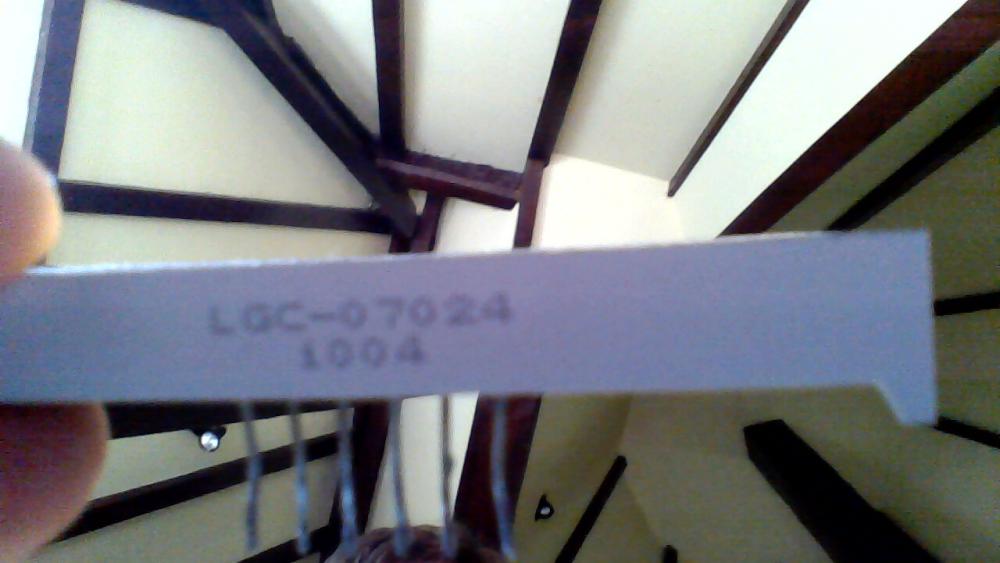

J'ai regardé la réfèrence: LGC-07024 i004 et je ne rien trouvé qui ressemblait à un afficheur 7 segements



J'ai ensuite recherché d'autres afficheurs 7 segment 4 digit et 6 pins mais je suis toujours bredouille

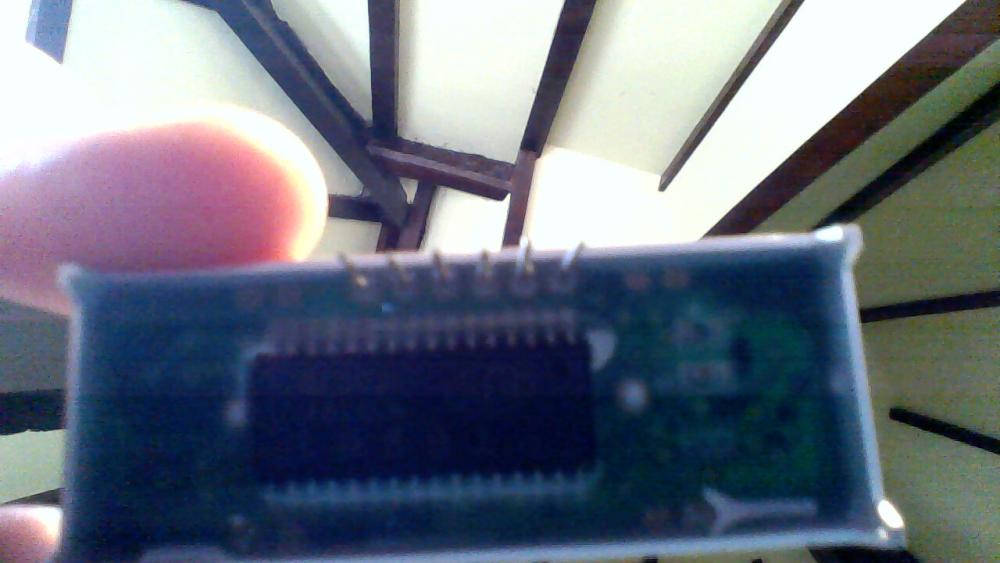

sur le dos on peut voir un circuit intégré (PT 6961; 1LG39y; KDBJ8) donc je suppose que pour controller l'afficheur on utiliseur le registre à décallage (Data, clock, latch)



Merci bien



[levend]

Tu n'as rien d'inscrit à coté des pins ?

J'ai trouvé un afficheur avec le même circuit intégré et seulement 5 pins sur 6 sont utilisés : http://gtbtech.com/?p=528

[Leon]

http://www.alldatasheet.com/datasheet-pdf/pdf/391689/PTC/PT6961.html



Leon.

[Ludovic Dille]

Non il me semble n'avoir rien trouvé à côté des pin mais je vais tester la même disposition que ton lien.



Mais sinon leon, j'avais aussi trouvé ça mais le problème c'est que je n'arrivais pas à relier les pins qui me sont donné à celui du circuit intérgré

[Leon]

Non il me semble n'avoir rien trouvé à côté des pin mais je vais tester la même disposition que ton lien.



Mais sinon leon, j'avais aussi trouvé ça mais le problème c'est que je n'arrivais pas à relier les pins qui me sont donné à celui du circuit intérgré

Tu as testé avec un multimètre, pour savoir à quelles broches du PT6961 sont reliées les broches du module complet?

Ca ne donne rien?



Leon.

[Ludovic Dille]

Merci levend ça marchen nickel



Par contre Leon petite question, en ayant que accès aux broches du module complet, tu as la marche à suivre pour justemenent connaitre les broches reliées au PT6961 ?



Merci
