Posté 24 juillet 2016 - 08:55

Bon puisqu'il fallait bien que je m'y colle un moment moi aussi me voilà en train de tester le kit débutant arduino plotclock



Il s'agit d'un kit comprenant plusieurs composants sympas pour débuter :  arduino, breadboard, led, fils, potentiomètres, afficheurs à led etc...  (Je ferais un inventaire détaillé )  ainsi qu'un kit mécanque plotlock permettant de faire votre premier petit robot simple : un montage actionné par 3 servos moteurs 9G capable d'écrire l'heure avec un feutre.



Déballage :

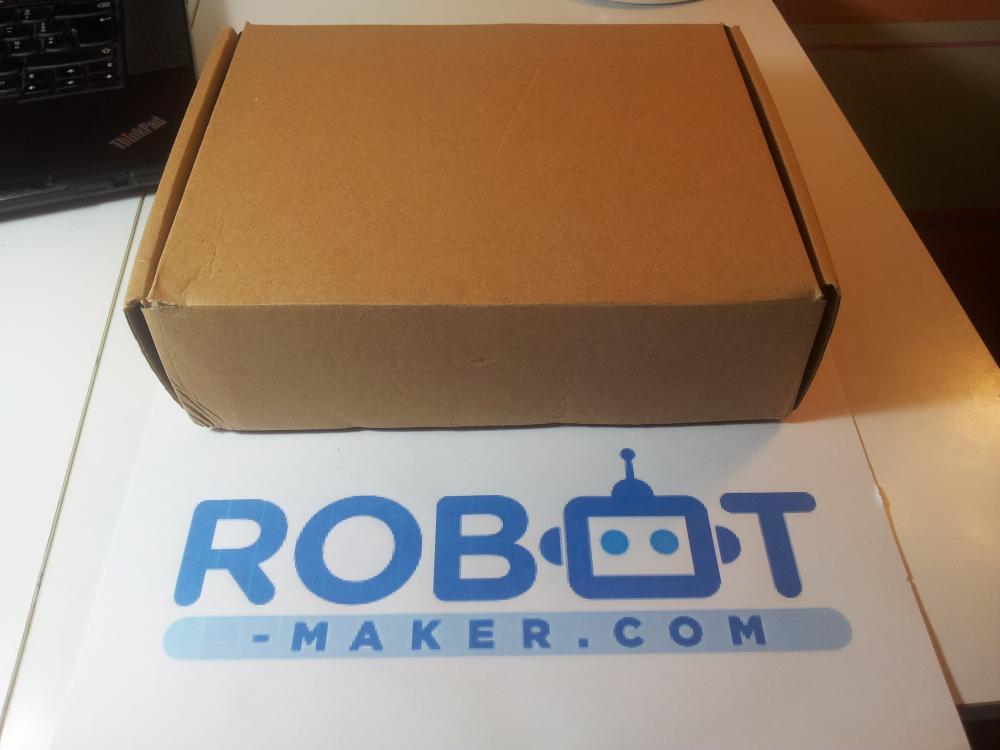

Le kit dans son carton :

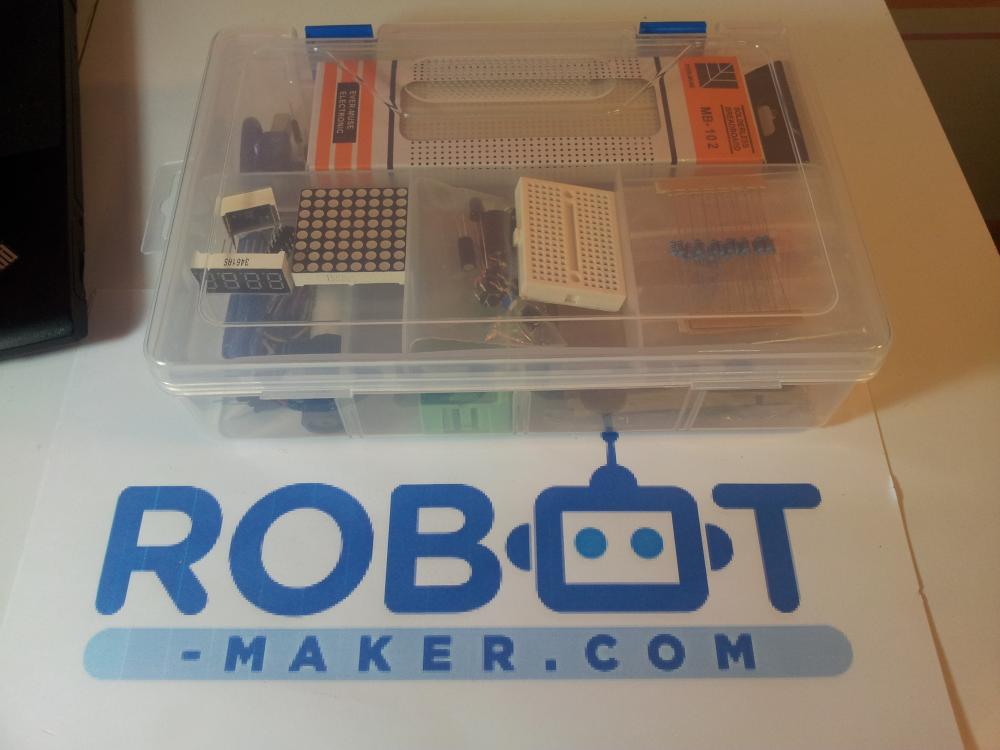

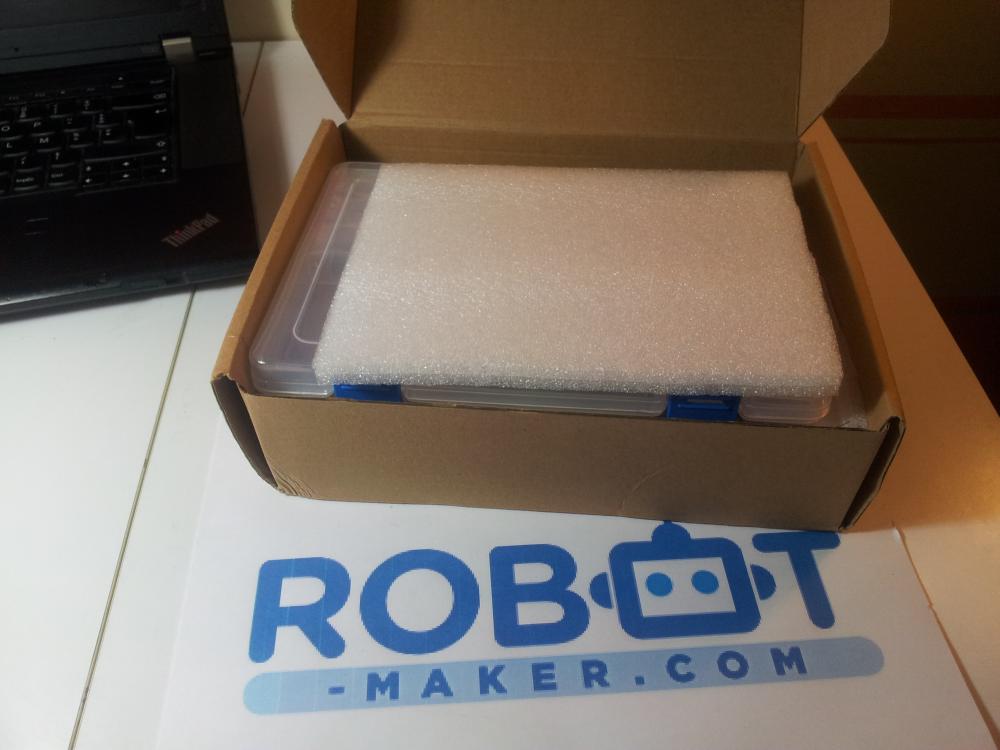

Ouverture du carton:

20160724_200625 - Copie.jpg

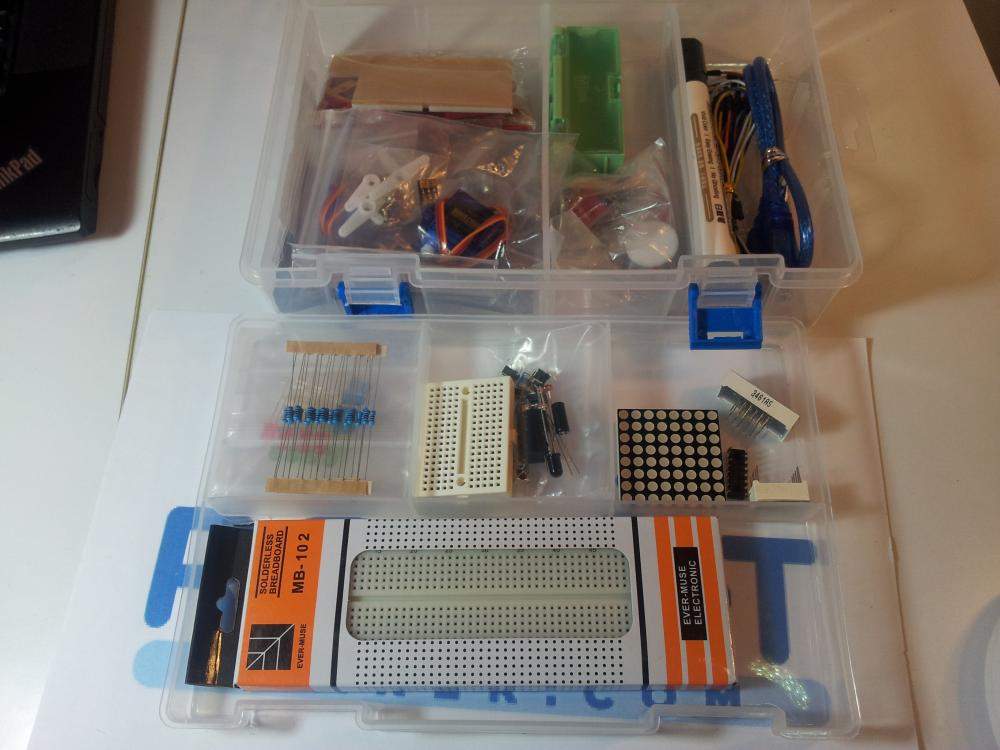

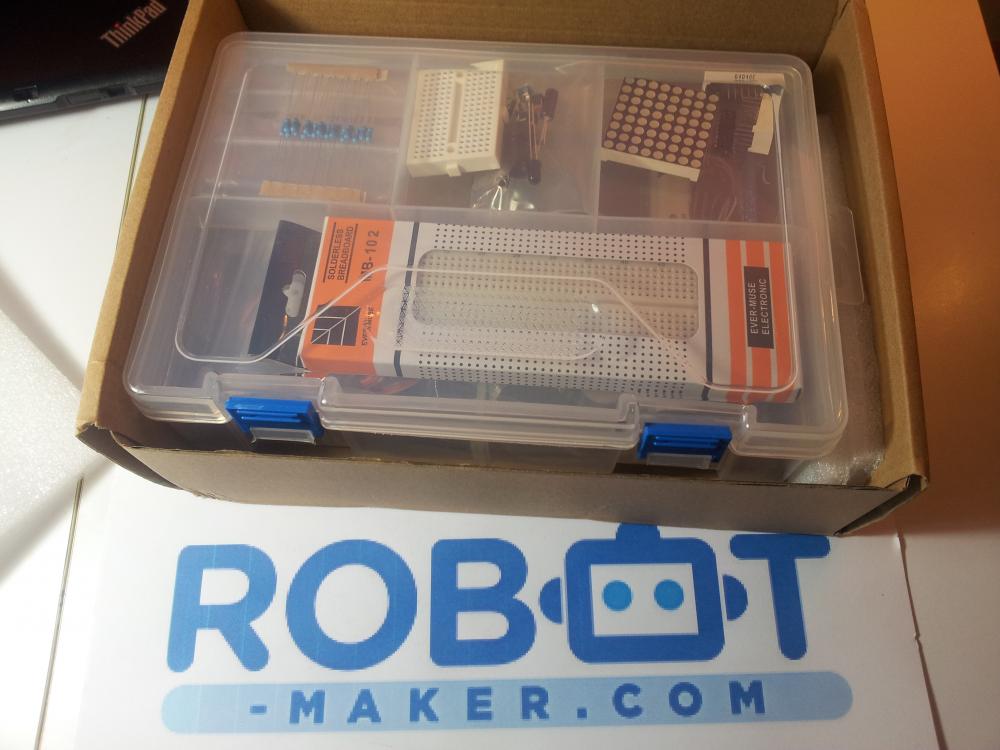

Contenu du kit en détail :

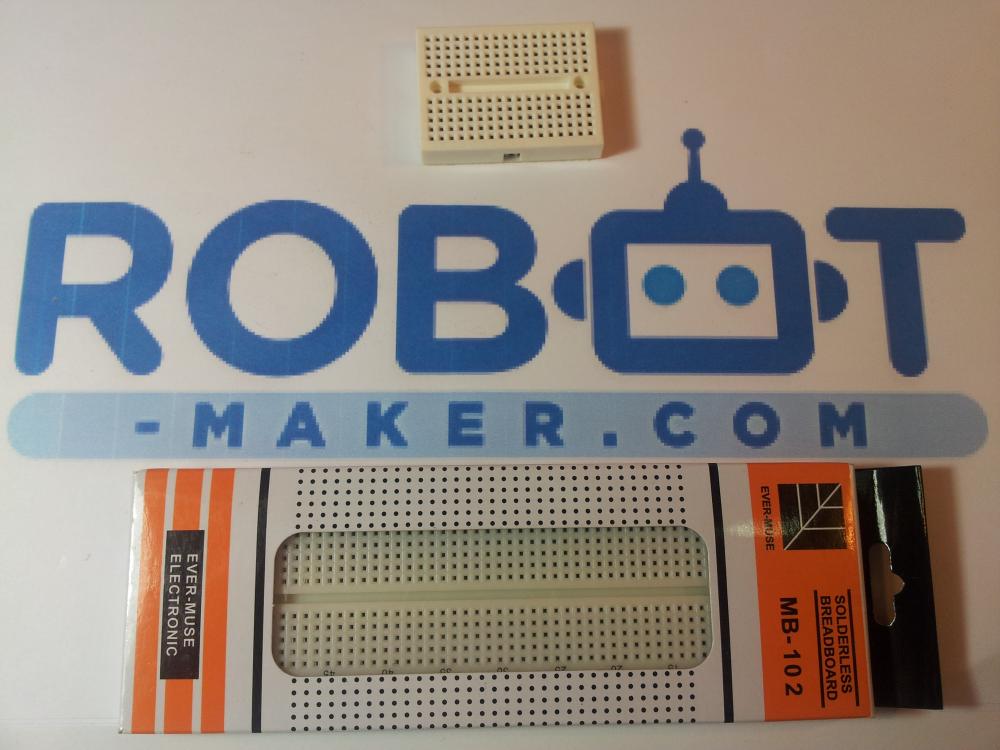

2 breadboards :








Une "micro breadboard" de 170 trous : 17 paires de rangés de 5 trous.

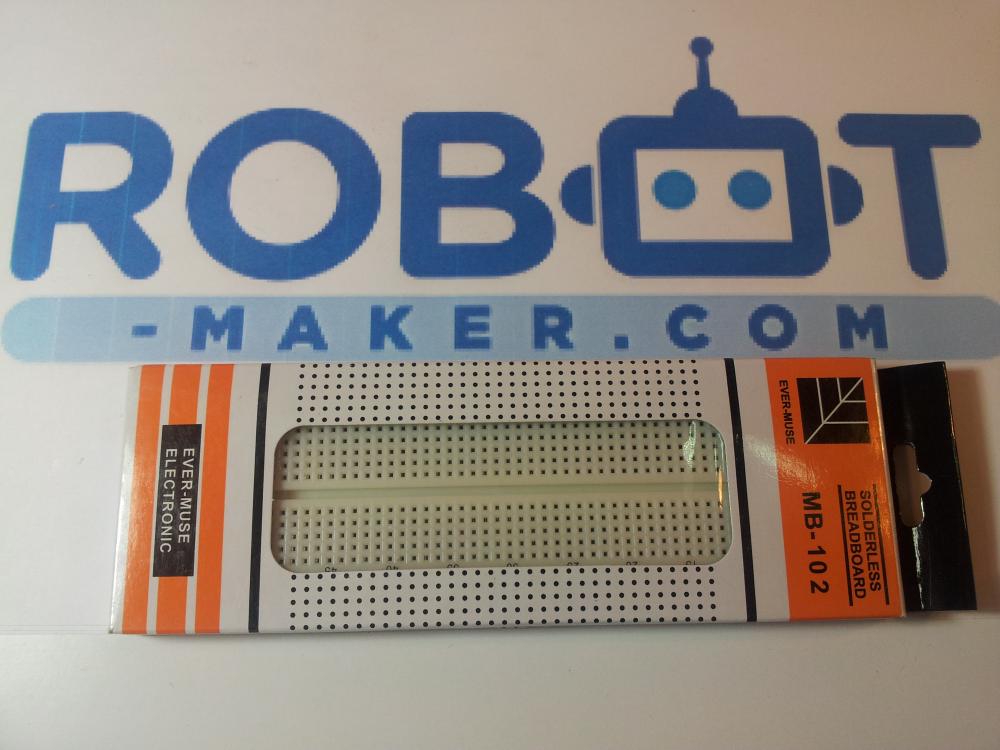

Et une grande breadboard de 820 trous : 63 paires de rangé de 5 trous + 2 rails d'alimentation de chaque côté de 100 trous chacun.

Tutoriel sur l'utilisation des breadboard.

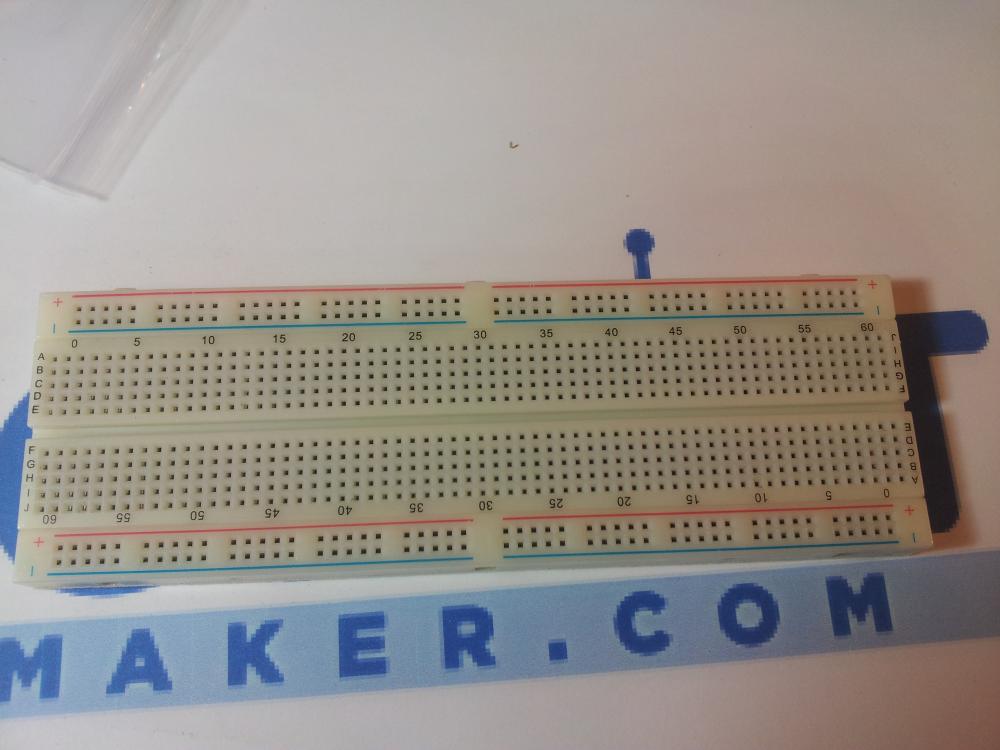

La grande breadboard :

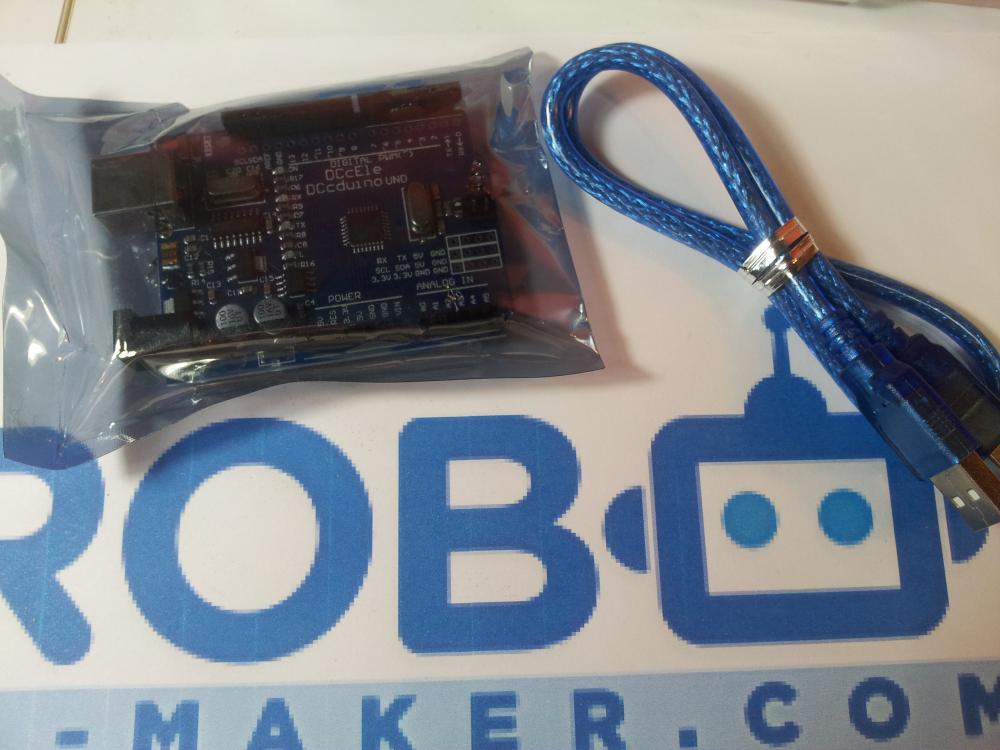

Une arduino uno clône et son câble USB :

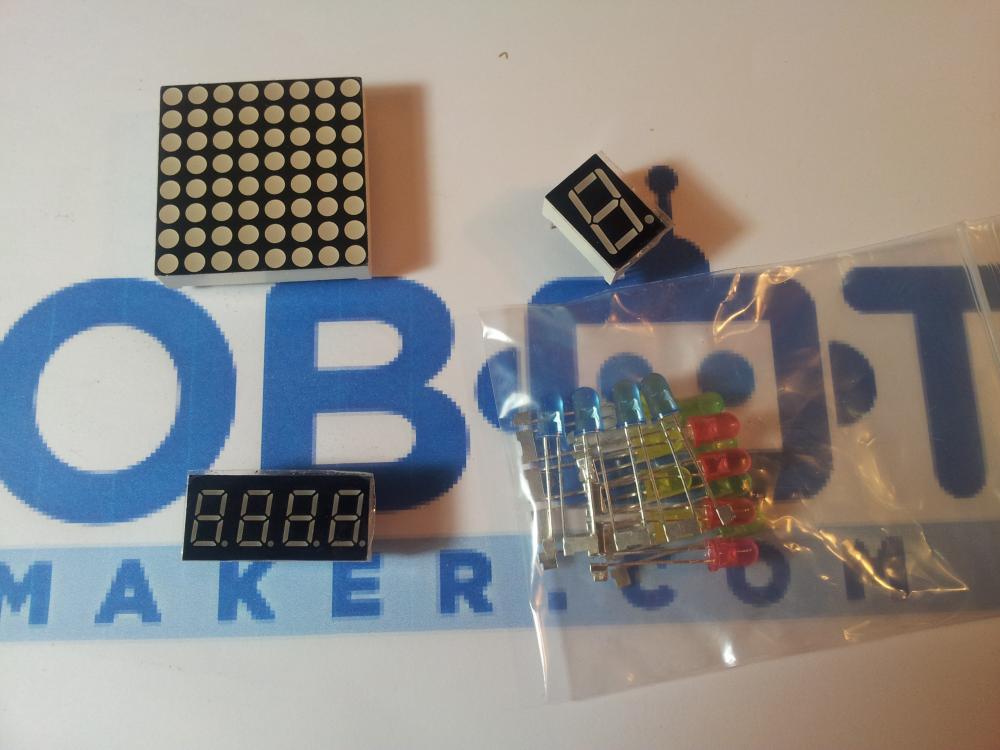

Un lot de composant " lumineux "



Dont:

  • une matrice 8*8 rouge
  • une afficheur 7 segment ( + point ) rouge à cathode commune ( tutoriel afficheur 7 segments )
  • un quadruple afficheur 7 segment
  • Led verte *4
  • Led rouge *4
  • Led jaune *'
  • Led bleu *4

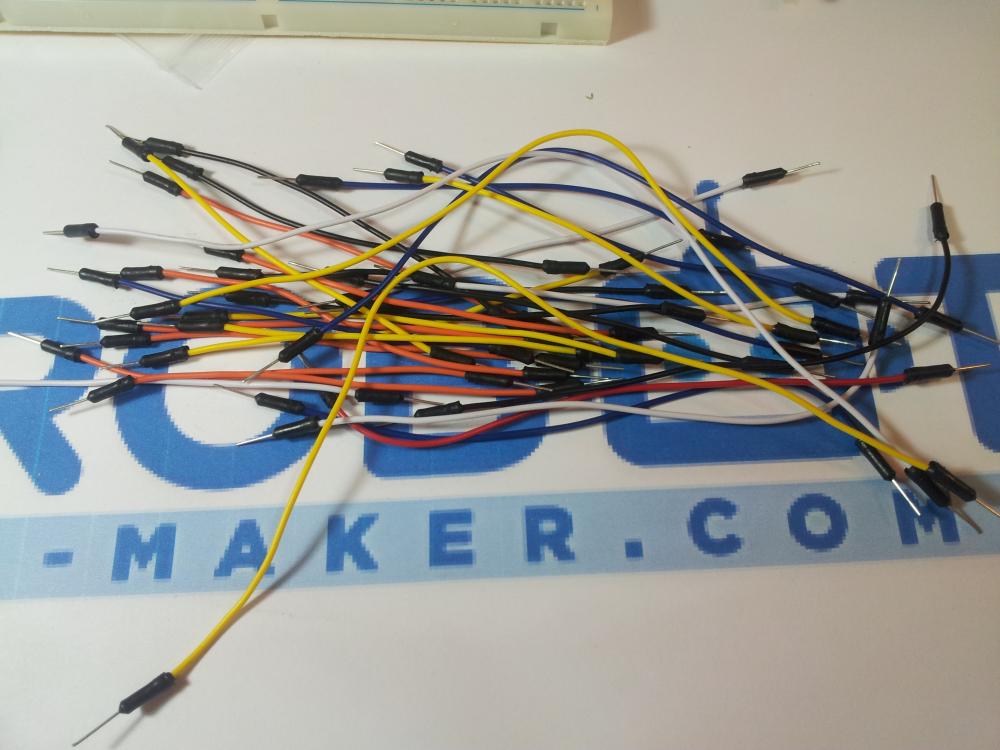

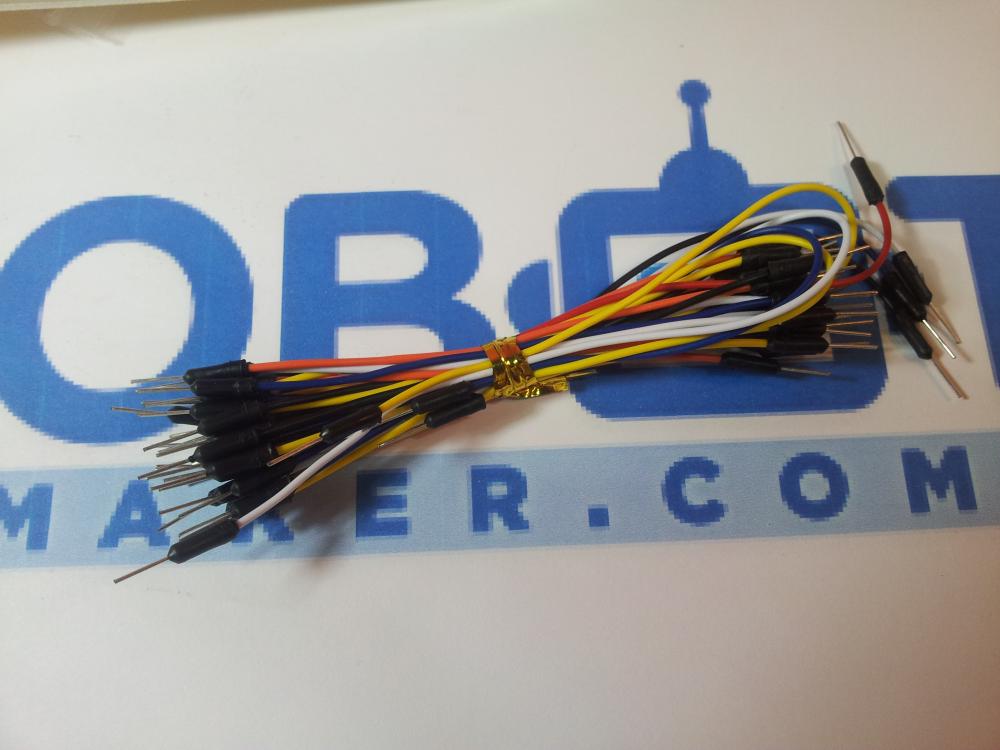

Un lot de fils mâle mâle de différentes longueur et de différentes couleurs :

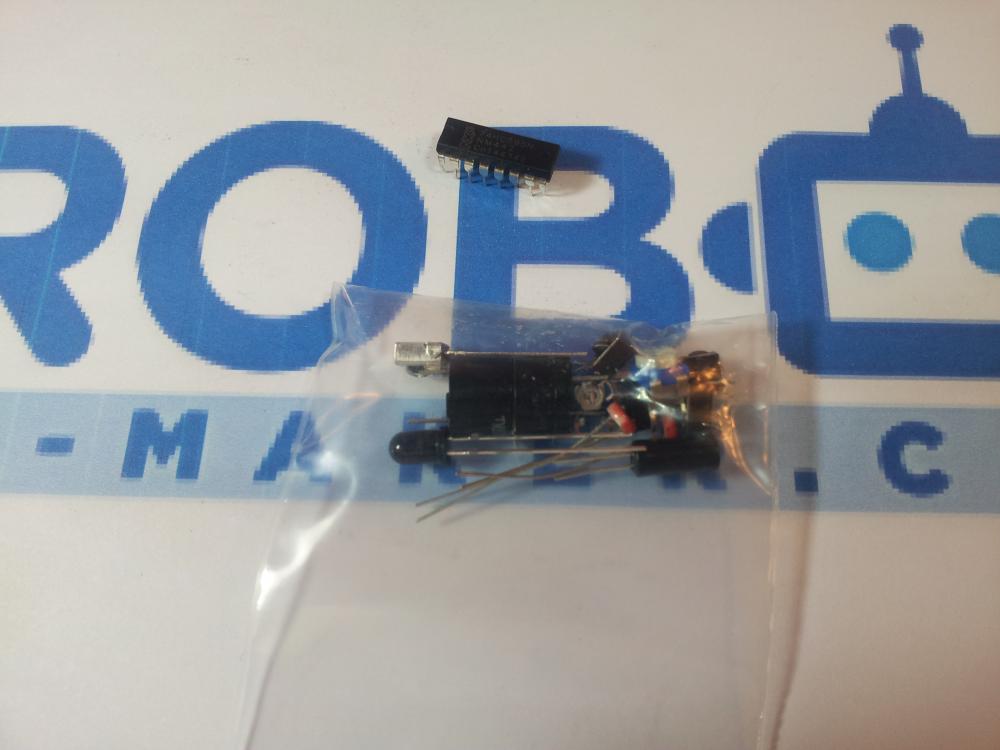

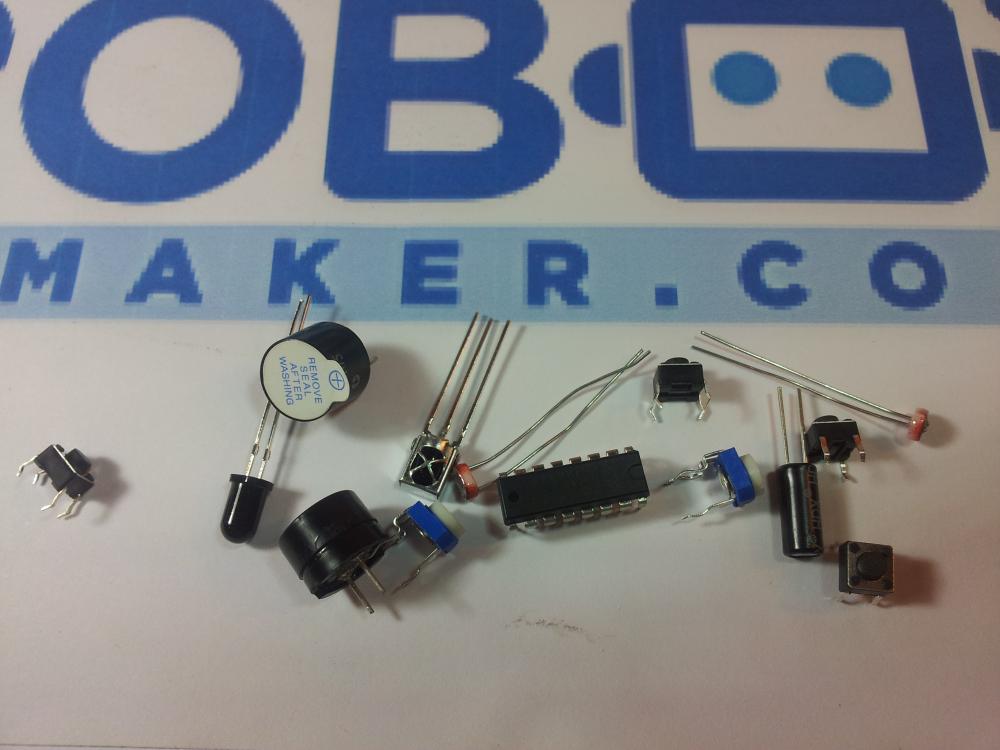

Un lot de différents composants :




dont :



  • Boutons poussoirs *4
  • Potentiomètres *2
  • Buzzer *2
  • Photorésistance *2
  • Résistances 220 ohm *7
  • Résistances 1k ohm *7
  • Résistances 10 K ohm *7
  • CI 74HC595N
  • TSOP 40 KHz
  • LED IR
  • Un composant mystère qui ressemble à un condensateur mais mon petit doigt me dit que ce n'en est pas un ! Affaire à suivre!

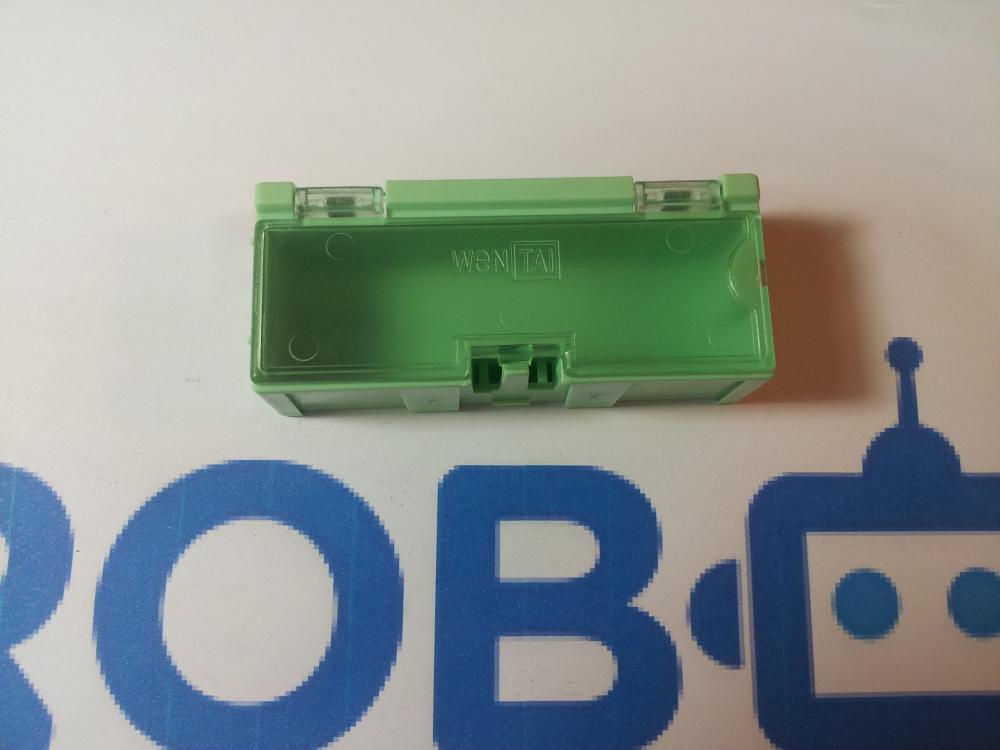

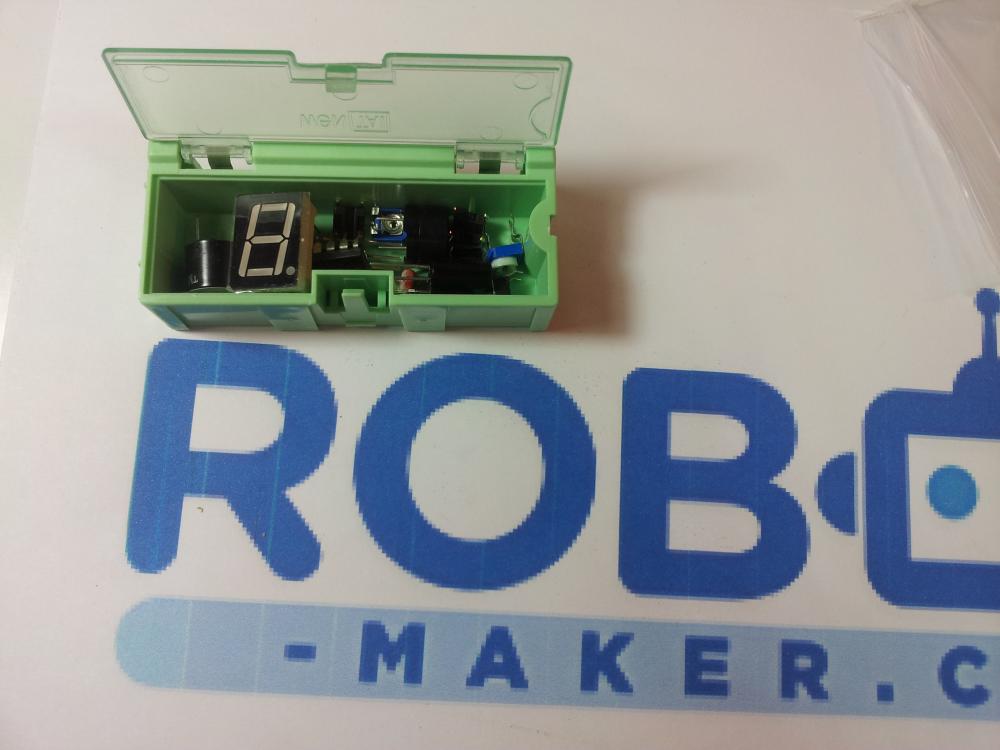

Accompagné d'une petite boîte pour ranger les composantes :





dimensions de cette petite boîte : 20mm*20mm*70mm

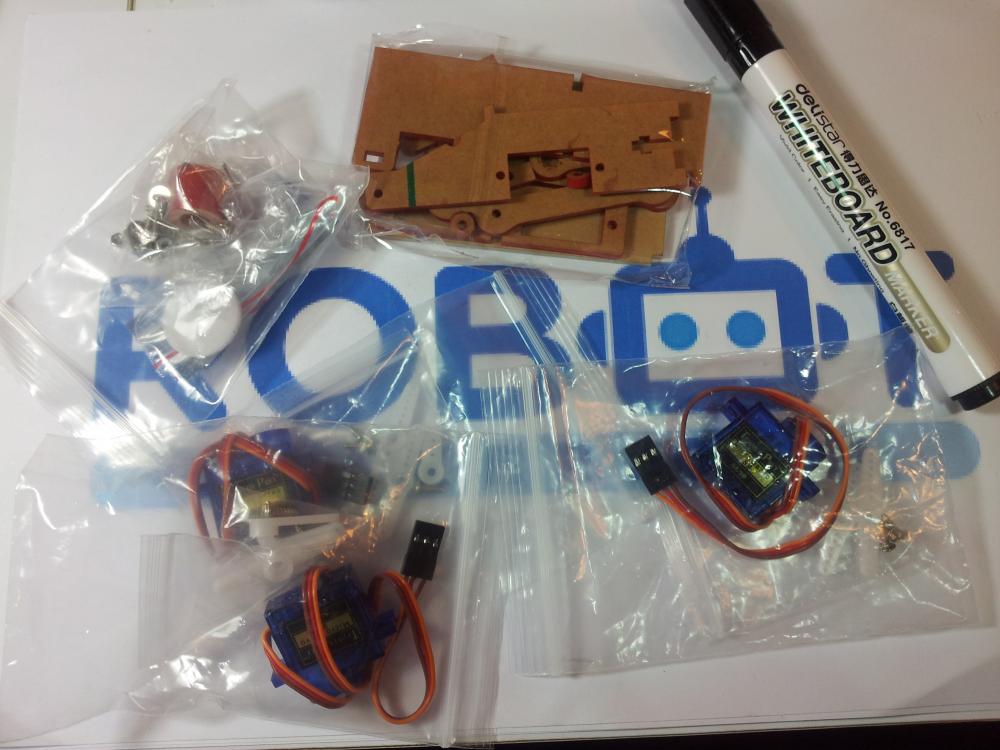

On trouve aussi le kit plotclock complet




incluant :

  • Feutre noir
  • Pièce mécanique
  • Visserie Tampon
  • Effaceur
  • Servo moteur 9g *3

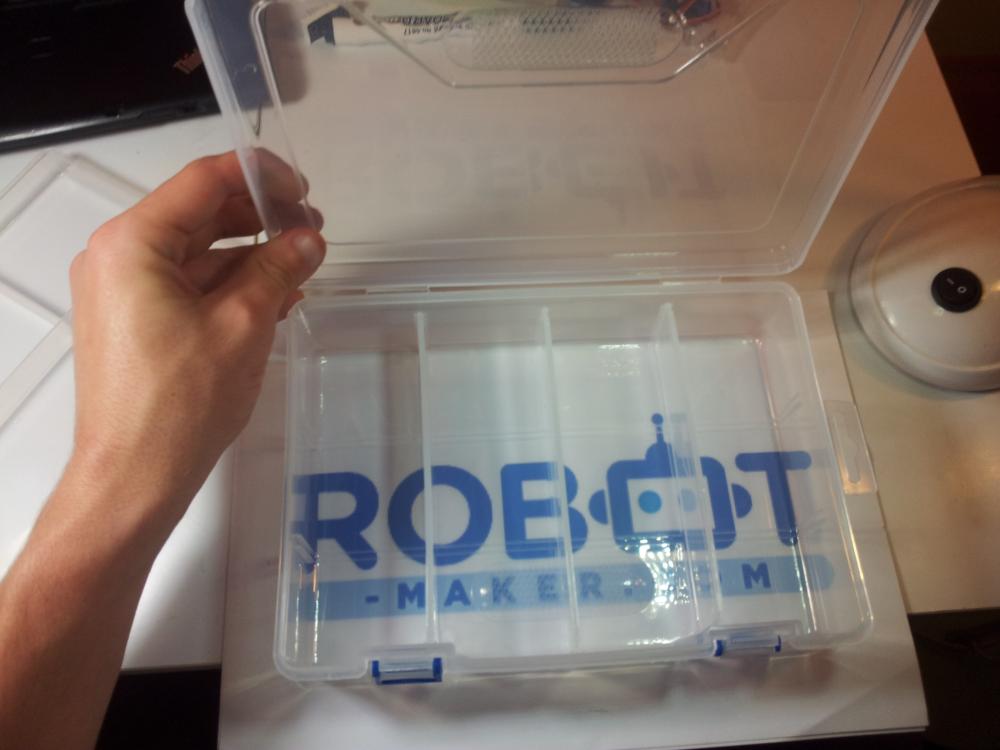

L'ensemble est contenu dans une jolie boite transparente




Les dimensions de la boîte sont : 155mm *220mm*60mm et cette ette boîte se décompose en 2 compartiments séparable :

Le compartiment inférieur, composé du font et du couvercle, est découpé en 4 espaces identiques de 155mm*55mm*35mm par 3 sépartions amovible.

Le compartiment supérieur, amovible, est en une seule pièce et est découpé en 3 espaces de 71mm*71mm*19mm et un espace de 71mm*155mm*19mm.





Remarques



L'ensemble est de très bonne qualité, et me paraît parfaitement adapté pour un débutant souhaitant effectuer ses premières expériences avec arduino. A noter que nous disposons également sur le shop du Kit Arduino Uno pour débutant.

Ce test sera complété par la réalisations de petits tutos sur l'usage de ces différents composants et du plotclock !  J'espère que d'ici là j'aurais relevé l'identité du composant mystère pour venir compléter ici ce sujet de test.

à bientôt !





Si vous avez des questions concernant ce kit n'hésitez pas à les poser le poste est fait pour ça ! =)










Si mon commentaire vous a plus laissez nous un avis  !  :thank_you:

Nouveau sur Robot Maker ?

Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope  aux articles,  à la boutique  et aux différents services disponible !
En attendant qu'une bibliothèque de fichiers 3D soit mise en place n'hésitez pas à demander si vous avez besoin du fichier 3D d'un des produits de la boutique... On l'a peut être !



Les réalisations de Mike118








#2 Mike118

Mike118

    Staff Robot Maker

  • Administrateur
  • PipPipPipPipPip
  • 8 384 messages
  • Gender:Male
  • Location:Anglet
  • Interests:Robotique, Entrepreneuriat, Innovation, Programmation, Résolution de problème, Recherche de solutions, Mécanique, Electronique, Créer, Concevoir

Posté 25 juillet 2016 - 05:51

Agréable surprise :

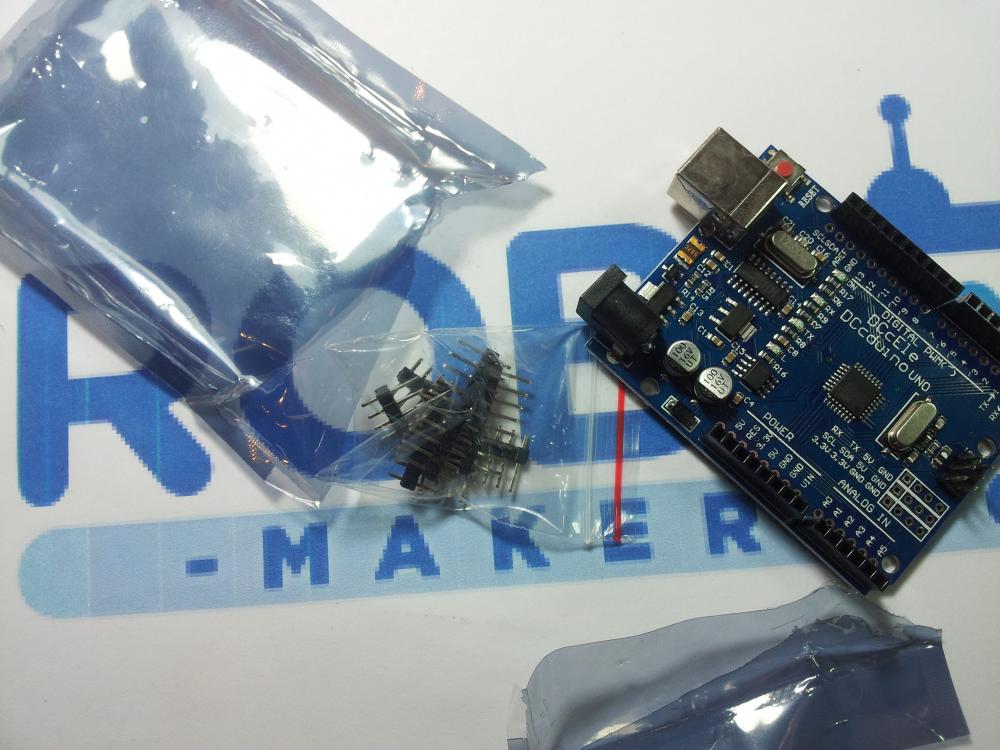

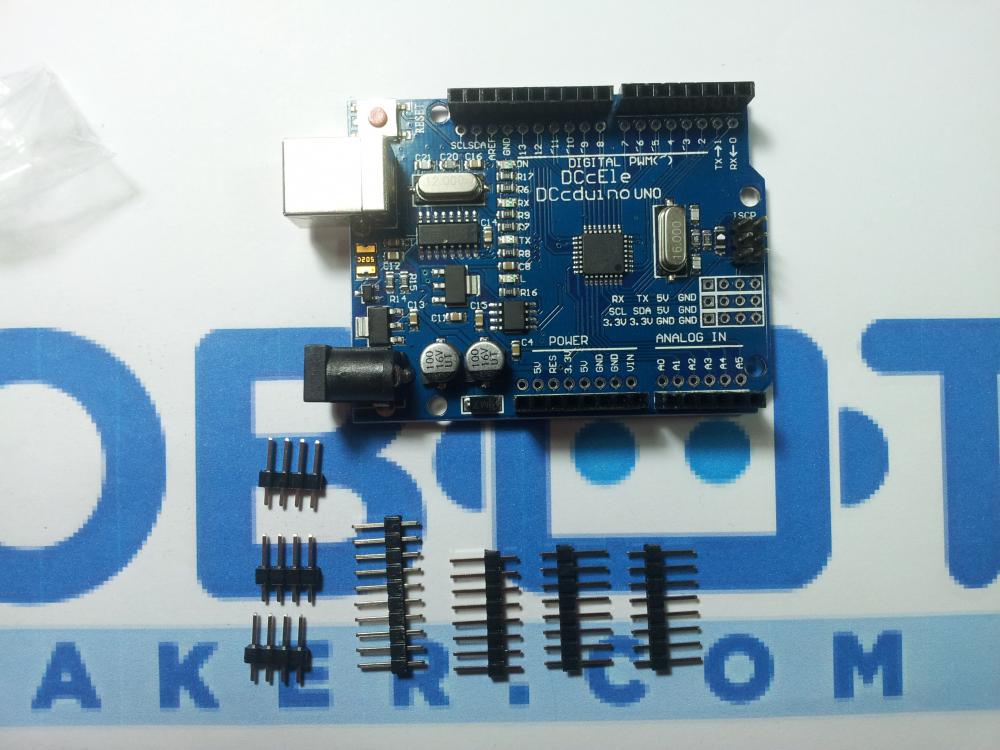

Après avoir ouvert le sachet de la arduino je découvre que des connecteurs supplémentaires d'espacement 2.54mm sont fournis :









Liste des connecteurs



header 4 *3

header 8 *3

header 10



Ces connecteurs sont des connecteurs que l'on peut choisir de souder ( ou non ) sur ce clône d'arduino uno qui contrairement à l'arduino uno original dispose de trous supplémentaire liés à chacun des pins ainsi que de connecteur supplémentaire très pratique relié à l'I2C  SDA et SCL ( pin A4 et A5 )  l'UART RX et TX ( pin 0 et 1 ) ainsi qu'à la masse au 5V et au 3.3V .




Si mon commentaire vous a plus laissez nous un avis  !  :thank_you:

Nouveau sur Robot Maker ?

Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope  aux articles,  à la boutique  et aux différents services disponible !
En attendant qu'une bibliothèque de fichiers 3D soit mise en place n'hésitez pas à demander si vous avez besoin du fichier 3D d'un des produits de la boutique... On l'a peut être !



Les réalisations de Mike118








#3 Mike118

Mike118

    Staff Robot Maker

  • Administrateur
  • PipPipPipPipPip
  • 8 384 messages
  • Gender:Male
  • Location:Anglet
  • Interests:Robotique, Entrepreneuriat, Innovation, Programmation, Résolution de problème, Recherche de solutions, Mécanique, Electronique, Créer, Concevoir

Posté 25 septembre 2016 - 04:24

Juste un petit message pour dire que je reprend un peu les tests =)

J'avais été contraint de laisser tout ça un peu de côté mais maintenant c'est repartis =)



Je passerais l'utilisation des leds et des boutons de tout façon on est en train de faire un ouvrage avec jekert pour ce genre de chose ;)

Pour information complémentaire l'afficheur 7 segment est un afficheur à cathode commune ;)  ( J'ai complété le premier message du coup )



Je suis en train de réaliser des petits tuto avec chacun des composants du kit :



Pour le moment il y a :

ce tuto sur l'afficheur 7 segment  !

l'utilisation de la breadboard



à très bientôt pour la suite ! =)
