#21 pmdd

pmdd

    Membre passionné

  • Membres
  • PipPipPip
  • 572 messages
  • Gender:Male

Posté 16 juillet 2019 - 02:00

Tu pourrais faire système d'assemblage avec ce genre de profilés,
https://www.leroymer...-cm-e1501605837
https://www.leroymer...-cm-e1501604605

Sinon, en plus cher, il y a Motedis, https://www.motedis....:999991076.html





Merci pour le tuyau chez Leroy Merlin.  Pour le profilé alu, j'ai déjà un devis chez RS à 37€ les 5m, mais 20x20 (pas si cher que ça) mais ça risque de faire des obstacles un peu gênant. Je vais regarder les profilés plastiques.





Ce qui se fait pour les compétitions :

Le "sol " n'est qu'un quadrillage de trous.

Les poteaux des murs se clipsent dans les trous comme des lego ...



du coup si tu veux changer ton labyrinthe tu as juste à déplacer les murs ...



A voir, cela veut dire que les murs ont des "pieds" clipsables. Je vais évaluer tout ça, merci pour les infos (tu as une photo, un schéma ?)



#22 pmdd

pmdd

    Membre passionné

  • Membres
  • PipPipPip
  • 572 messages
  • Gender:Male

Posté 16 juillet 2019 - 02:07

Voilà ce qu'il me faudrait, ces petits profilés plastiques verts: https://crisk.space/...robotique-2019/



A votre avis, imprimés pour l'occasion ? existent dans le commerce ?



je viens d'avoir leur réponse, imprimé 3D... Il m'en faut 100...5 cm de haut, qui me fait un devis ???  :ignat_02:



#23 R1D1

R1D1

    Modérateur et Membre passionné

  • Modérateur
  • PipPipPipPipPip
  • 1 206 messages
  • Gender:Male
  • Location:Autriche

Posté 16 juillet 2019 - 02:59

Moi j'te l'fais à 2€ le quart d'heure d'impression en PLA + frais de port.

Puis je commande tout ça chez Mike :D https://www.robot-ma...0-couleur-rouge
R1D1 - Calculo Sed Ergo Sum -- en ce moment, M.A.R.C.E.L.
Avatar tiré du site bottlebot

#24 pmdd

pmdd

    Membre passionné

  • Membres
  • PipPipPip
  • 572 messages
  • Gender:Male

Posté 16 juillet 2019 - 03:05

Moi j'te l'fais à 2€ le quart d'heure d'impression en PLA + frais de port.

Puis je commande tout ça chez Mike :D https://www.robot-ma...0-couleur-rouge

Pour 100 pièces de ce type ( hauteur 5cm, section 10x10, combien de quart d'heures ??? En plus ça peut devenir un article standard du catalogue Robot Maker quand on voit combien coûtent les kit à base de profilés alu...



#25 Mike118

Mike118

    Staff Robot Maker

  • Administrateur
  • PipPipPipPipPip
  • 8 782 messages
  • Gender:Male
  • Location:Anglet
  • Interests:Robotique, Entrepreneuriat, Innovation, Programmation, Résolution de problème, Recherche de solutions, Mécanique, Electronique, Créer, Concevoir

Posté 16 juillet 2019 - 04:31

Je peux t'imprimer les pièces ...
Il faut juste bien définir le fichier que tu veux imprimer ...
Le fichier original que j'ai trouvé ici : https://www.thingive...m/thing:1169585
sont des plots de 10cm de haut et de base 20mm * 20 mm

Il est possible de faire les même en divisant toutes les tailles par deux ...

Si mon commentaire vous a plus laissez nous un avis  !  :thank_you:

Nouveau sur Robot Maker ?

Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope  aux articles,  à la boutique  et aux différents services disponible !
En attendant qu'une bibliothèque de fichiers 3D soit mise en place n'hésitez pas à demander si vous avez besoin du fichier 3D d'un des produits de la boutique... On l'a peut être !



Les réalisations de Mike118








#26 pmdd

pmdd

    Membre passionné

  • Membres
  • PipPipPip
  • 572 messages
  • Gender:Male

Posté 16 juillet 2019 - 05:45



Je peux t'imprimer les pièces ...
Il faut juste bien définir le fichier que tu veux imprimer ...
Le fichier original que j'ai trouvé ici : https://www.thingive...m/thing:1169585
sont des plots de 10cm de haut et de base 20mm * 20 mm

Il est possible de faire les même en divisant toutes les tailles par deux ...



bizarre que les piquets fassent 20mmx20mm , alors que la rainure fait 4 mm, cela semble bien grand. Tu crois que tu peux faire 10x10 et 50mm de haut , avec une rainure de quelle largeur pour que ce soit solide quand même ?



#27 Oracid

Oracid

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 5 116 messages
  • Gender:Male

Posté 16 juillet 2019 - 05:53

Dans cette vidéo, on peut voir un système d'assemblage simple et efficace. 'https://www.youtube....?v=xsSRP68nFK4'
J'en ai déjà vus. mais où !

#28 Mike118

Mike118

    Staff Robot Maker

  • Administrateur
  • PipPipPipPipPip
  • 8 782 messages
  • Gender:Male
  • Location:Anglet
  • Interests:Robotique, Entrepreneuriat, Innovation, Programmation, Résolution de problème, Recherche de solutions, Mécanique, Electronique, Créer, Concevoir

Posté 16 juillet 2019 - 05:53

Je pense qu'on peut faire ce que tu veux =)

Tes murs seront de quelle épaisseur ?  4mm ? 3mm ? moins ?
Dis moi de quelle épaisseur seront tes murs et on fait le fichier correspondant =)



après le truc montré par oracid est pas mal aussi =)


Si mon commentaire vous a plus laissez nous un avis  !  :thank_you:

Nouveau sur Robot Maker ?

Jetez un oeil aux blogs, aux tutoriels, aux ouvrages, au robotscope  aux articles,  à la boutique  et aux différents services disponible !
En attendant qu'une bibliothèque de fichiers 3D soit mise en place n'hésitez pas à demander si vous avez besoin du fichier 3D d'un des produits de la boutique... On l'a peut être !



Les réalisations de Mike118








#29 pmdd

pmdd

    Membre passionné

  • Membres
  • PipPipPip
  • 572 messages
  • Gender:Male

Posté 16 juillet 2019 - 11:27

Je pense qu'on peut faire ce que tu veux =)

Tes murs seront de quelle épaisseur ?  4mm ? 3mm ? moins ?
Dis moi de quelle épaisseur seront tes murs et on fait le fichier correspondant =)



après le truc montré par oracid est pas mal aussi =)

Il faut que je regarde pour l'épaisseur des murs et je te dis



#30 R1D1

R1D1

    Modérateur et Membre passionné

  • Modérateur
  • PipPipPipPipPip
  • 1 206 messages
  • Gender:Male
  • Location:Autriche

Posté 26 juillet 2019 - 12:24

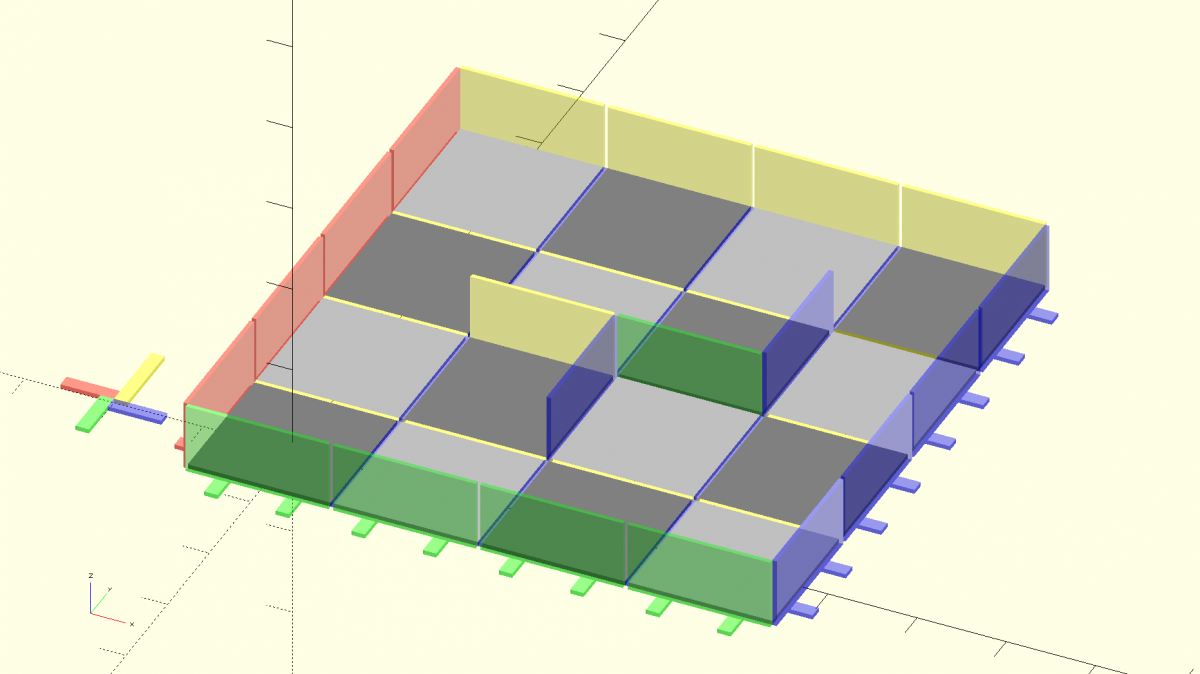

Je suis en train de fabriquer ça pour mes stagiaires qui travaillent avec Thymio:

Je mets également le .scad dans cette version si tu veux jeter un oeil, les cases font 16x16, les murs 16x8 mais c'est changeable facilement.
Fichier joint  maze_plates.scad.zip   765 octets   42 téléchargement(s)
R1D1 - Calculo Sed Ergo Sum -- en ce moment, M.A.R.C.E.L.
Avatar tiré du site bottlebot
