étude d'un condensateur en régime RC

electronique

3 réponses à ce sujet

#1 Xavier Frassinelli

Xavier Frassinelli

    Nouveau membre

  • Membres
  • 2 messages

Posté 01 décembre 2019 - 01:20

Bonjour et tout d'abord un grand merci à celui, celles ou ceux qui prendront le temps de lire.

Voilà mon " problème " ,

J'ai fait un TP élec semaine dernière et pour être honnête c'était la première fois que je manipulais le matos.

Autant dire que sur 2h dont une à attendre la validation du câblage, je n'ai pas réussi à obtenir grand chose.

Tant bien que mal et avec un peu d'aide, j'ai pu sortir des courbes à l'oscilloscope.

Je dois faire un compte rendu et voilà maintenant 5 bonnes heures que je planche, fouille et bidouille pour répondre au questions... sans grand succès.

Je me permets donc de solliciter un peu d'aide afin de m'aiguiller dans cette quête...

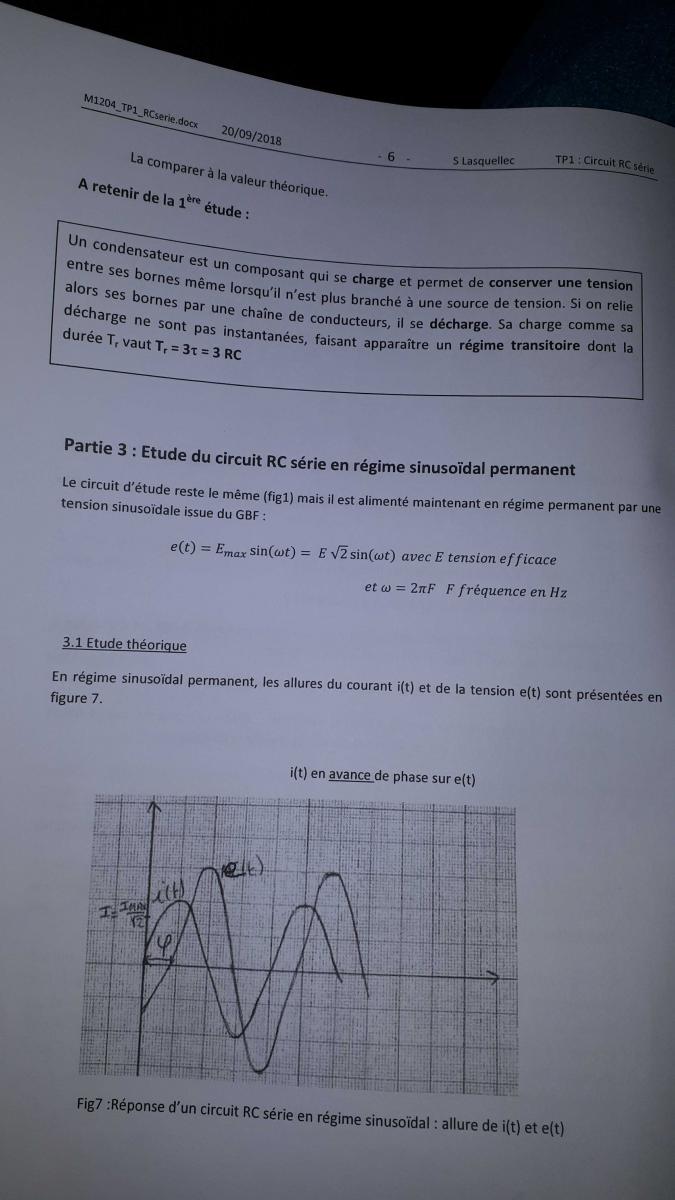

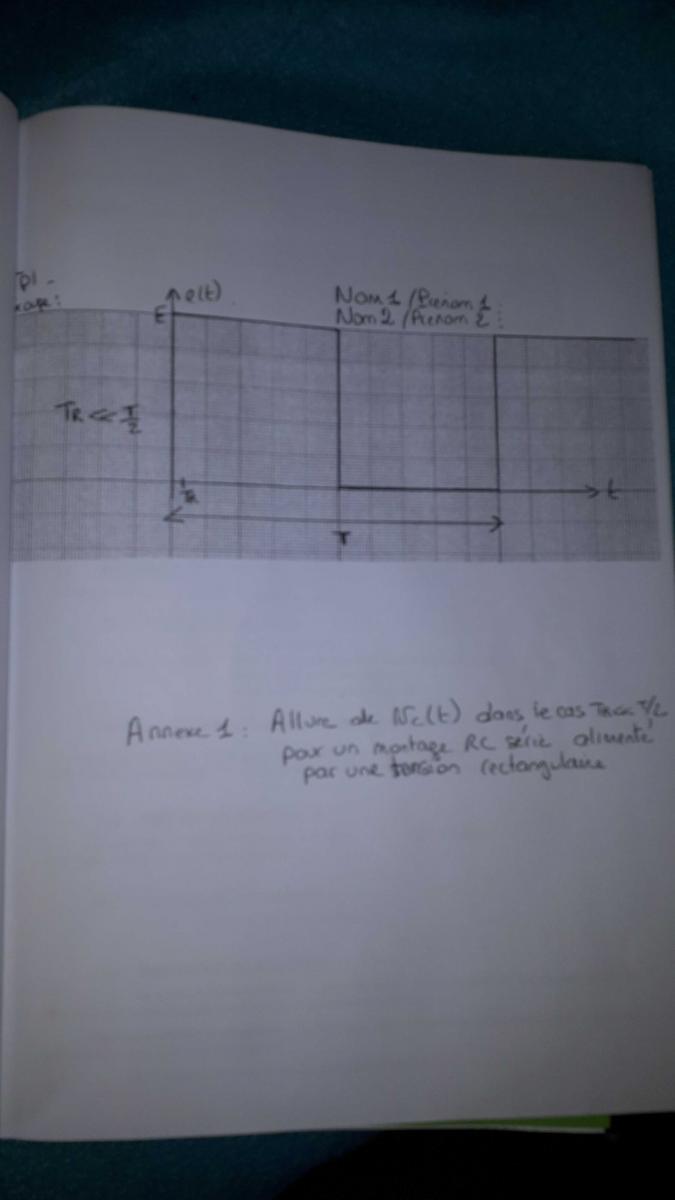

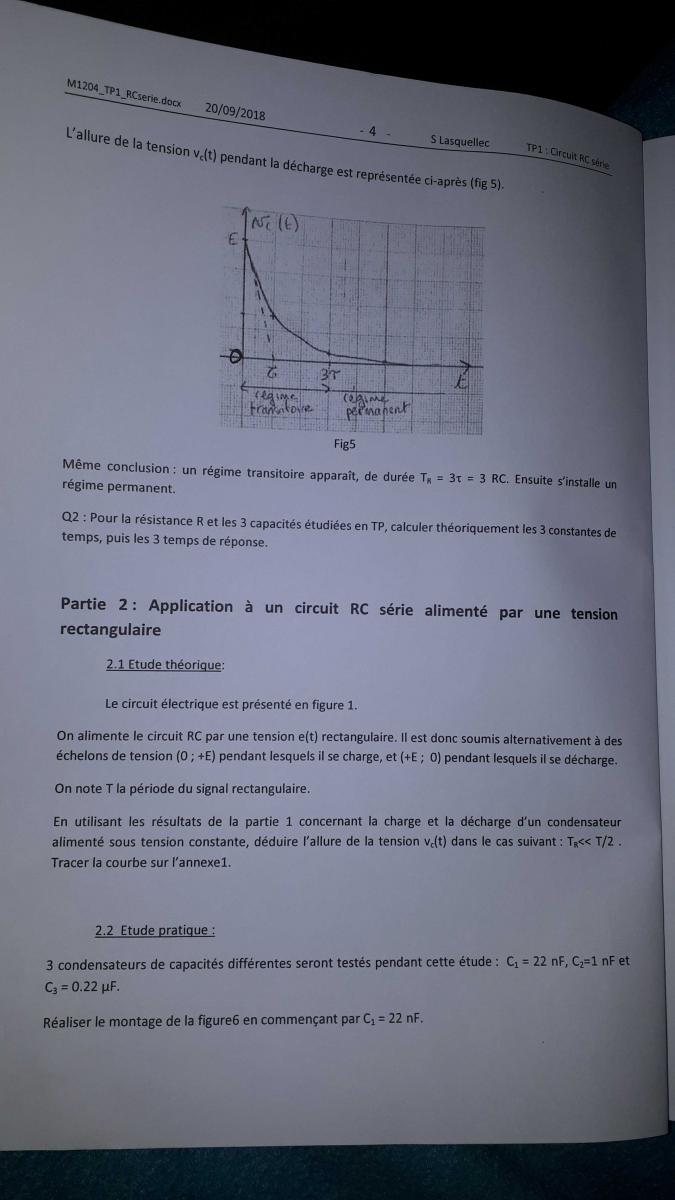

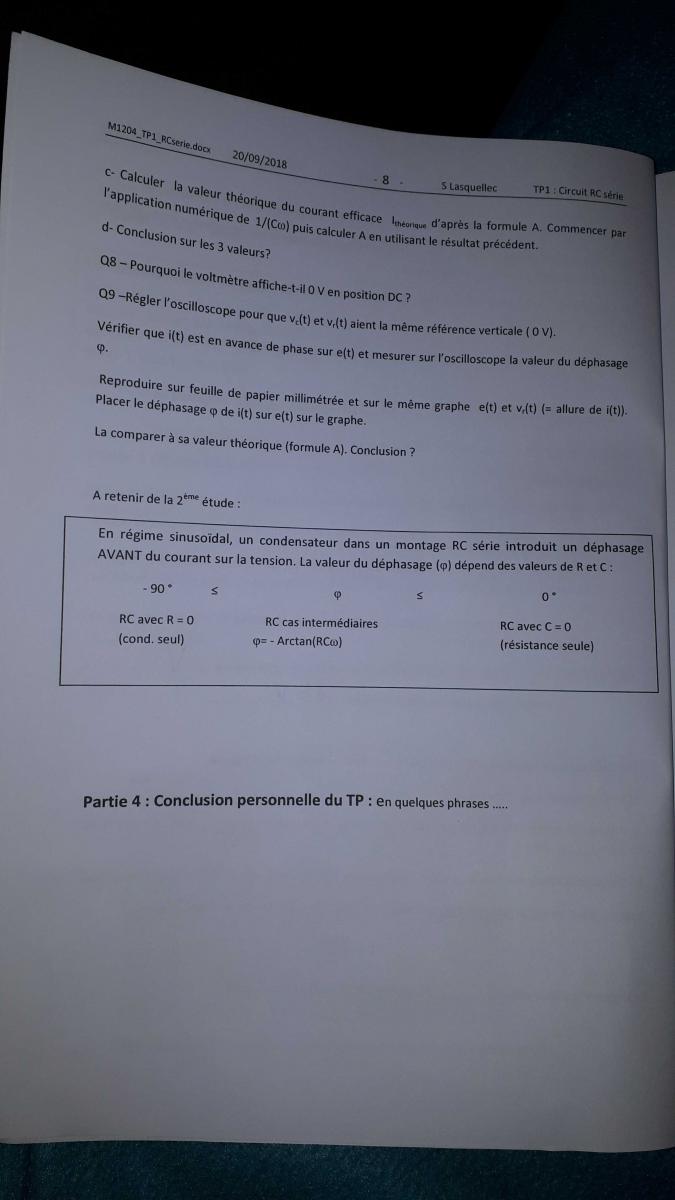

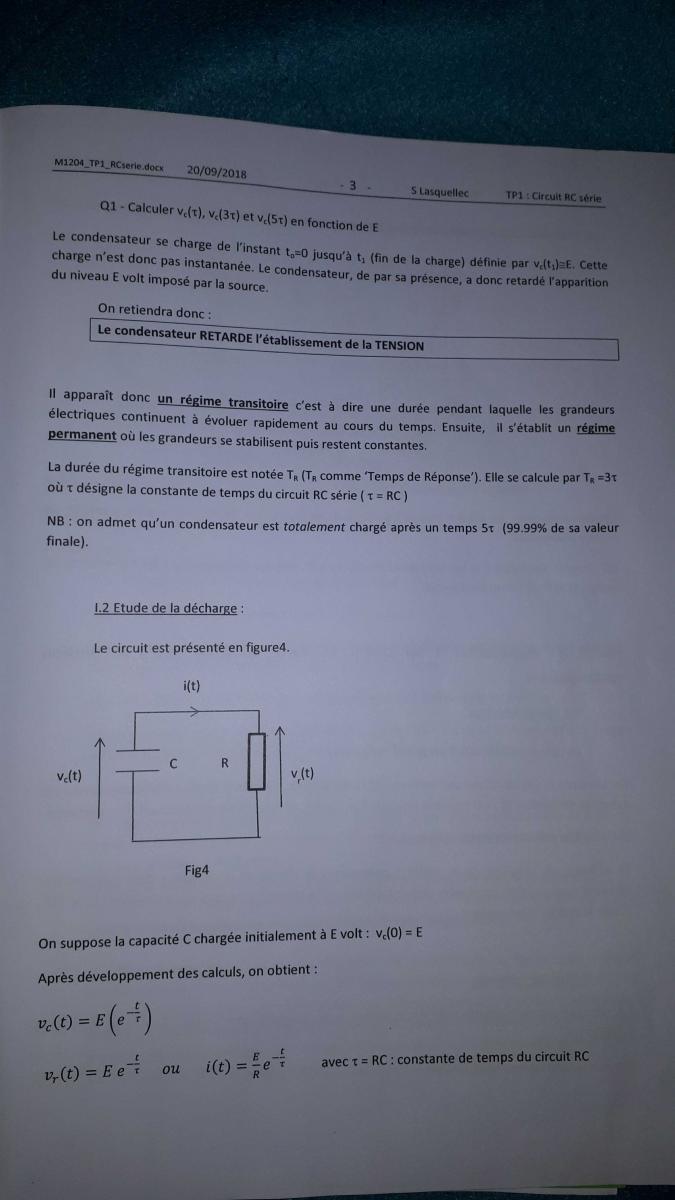

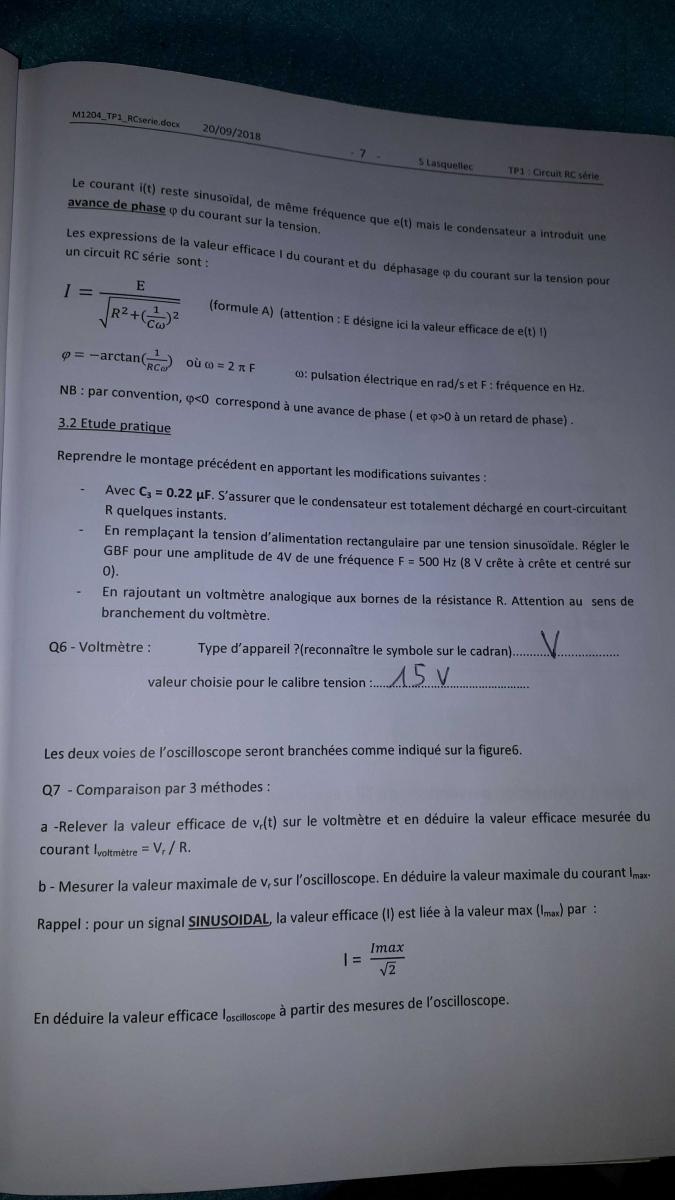

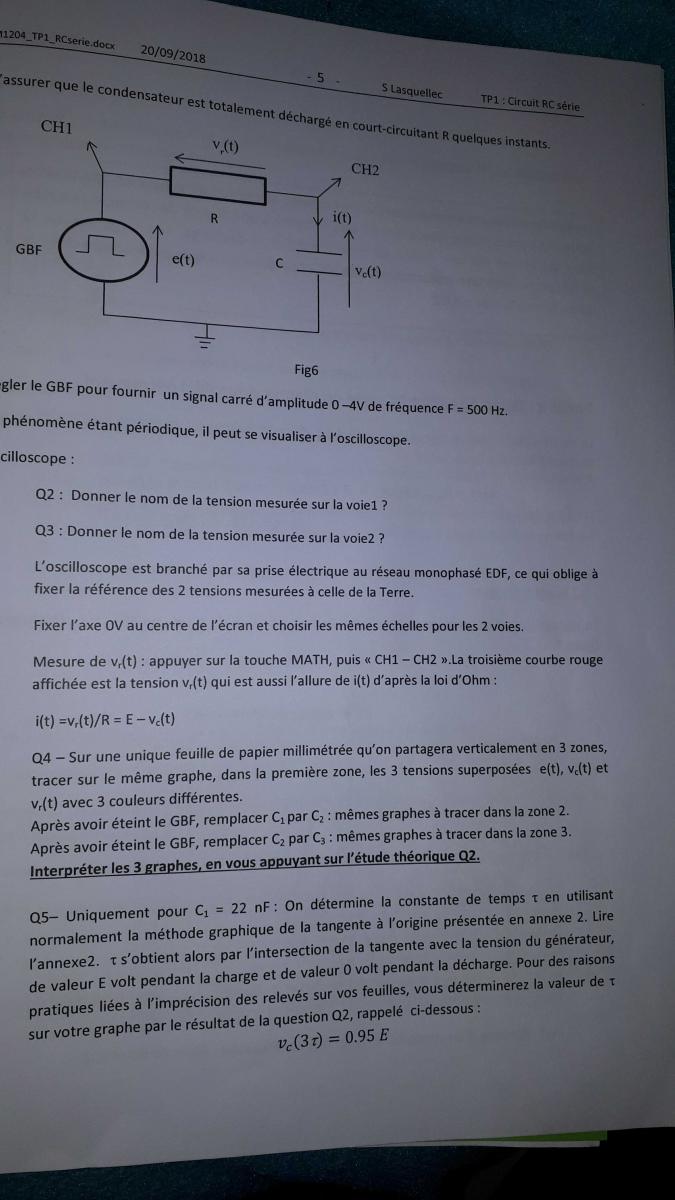

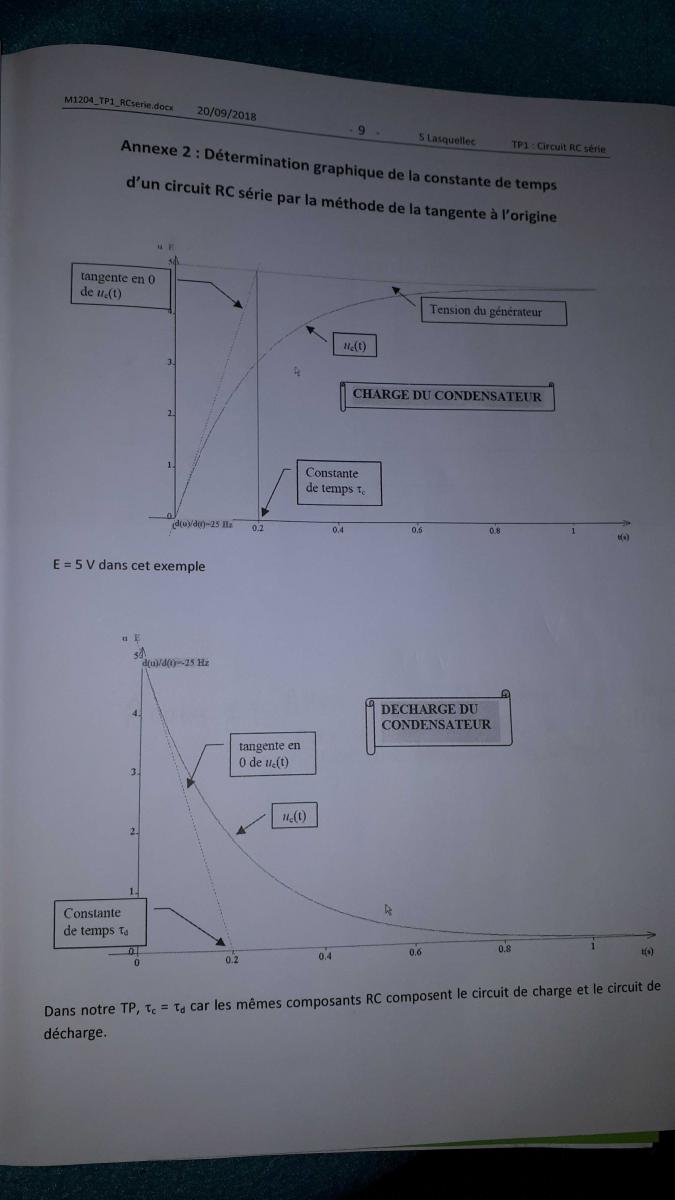

Vous trouverez juste après en photo, l'énoncé et les questions.

N'apparaissent pas les valeurs des composants donc voici ces info.

V = 4V en tension rectangulaire puis sinusoïdale.
C1 = 1 nF (1*10^-9 F) C2 = 22 nF C3 = 220 nF
R = 4700 Ohm
