13 réponses à ce sujet

[Matyanz]

Bonjour à tous, je suis novice sur le forum et dans la mécanique en générale,
Je suis venu sur ce forum pour vous demander un petit d'aide sur le projet que j'ai en tête, merci d'avance pour votre aide.

Problématique de base :
Je possède un appareil photo de type de sport composé de deux boutons (on/off et capture).
Je possède également un bras télescopique sur lequel je dispose mon appareil me permettant de prendre des photos d'un autre point de vue.
Le problème, c'est que lorsque l'appareil est au bout du bras, il n'est plus possible d'appuyer sur le bouton (logique) j'aimerai savoir s'il était possible de concevoir un système permettant de déporter le bouton sans démonter la caméra bien sur.

Après quelques réflexions, j'imagine un système de bouton poussoir qui viendrait percuter le bouton d'origine lorsqu'il reçoit l'ordre de le faire.
Dans la conception deux théories s'oppose, sans fil et avec fil ...
- Sans fil : émetteur déporté (fixé au bas du bras télescopique) qui déclenche l'action du récepteur fixé sur la caméra.
- Avec fil : même principe mais avec un fil entre les deux

Dernier soucis, la mignification du système, la caméra étant assez petite, il sera difficile d'adapter un système trop imposant.
Ci joint une photo de la-dite caméra.


Merci d'avance pour votre contribution,
Matyanz

[ChristianR]

1) démonter et souder 2 fils
ou
2) petit servo qui appuie sur le bouton.

[Matyanz]

Bonjour, merci de la réponse.

Je ne peux pas démonter le souder des fils, en effet, cet appareil à pour but d'être portatif et donc ne conviendrait pas pour d'autres utilisation.

Pourrais-je avoir plus d'informations sur le montage avec servomoteur ?

Merci d'avance,

[skyhack]

Pourquoi ne pas plutôt faire un déclencheur purement mécanique actionabable via une gâchette comme les sécateurs et autre coupe branche déporté via une perche.

[Matyanz]

On m'a proposé d'adapter une poignée de vélo sur le manche télescopique et de relier cette poignée a l'appareil qui appuierai sur le bouton. Mais cela ne répond pas à ma problématique de mignification et je ne sais pas non plus comment associer l'action
- tirer sur le cable entraine un appuie sur le bouton

Je pensais également adapter une came excentrique, mais comment puis je faire tourner cette came ?

Merci d'avance,

[skyhack]

Le principe d'appuyer sur le bouton n'est pas pratique et peut demander trop d'effort via la gâchette.

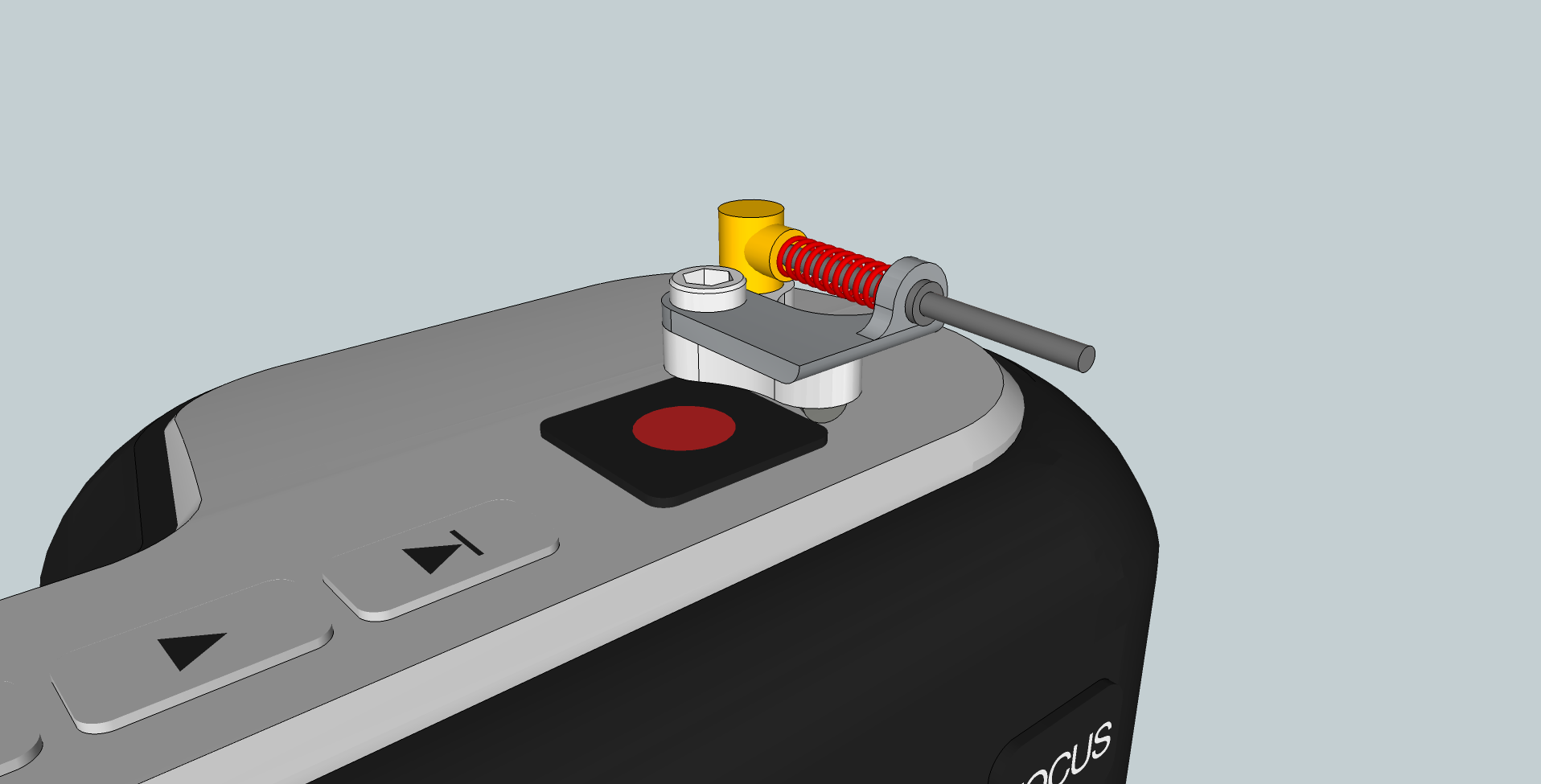

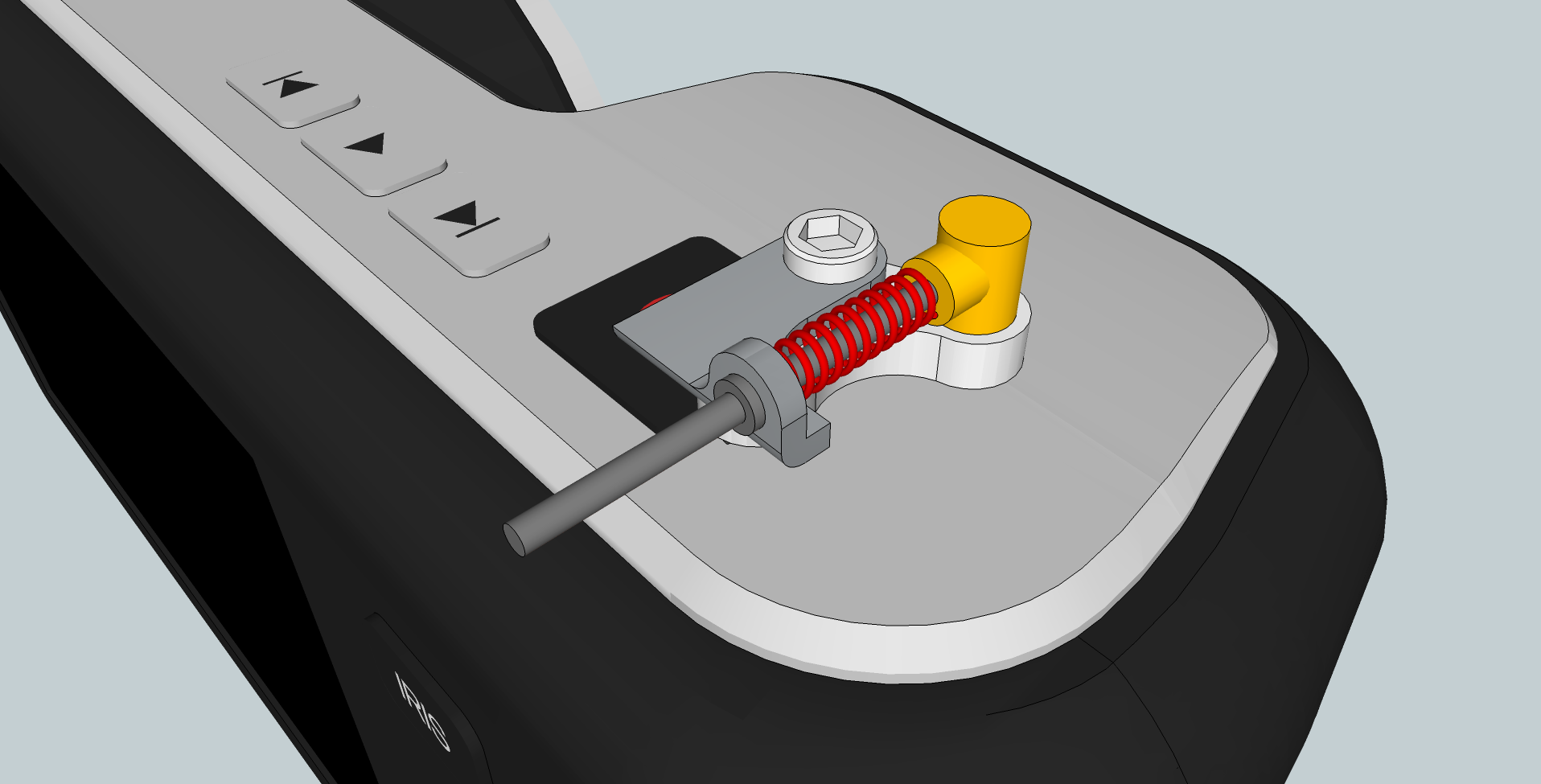

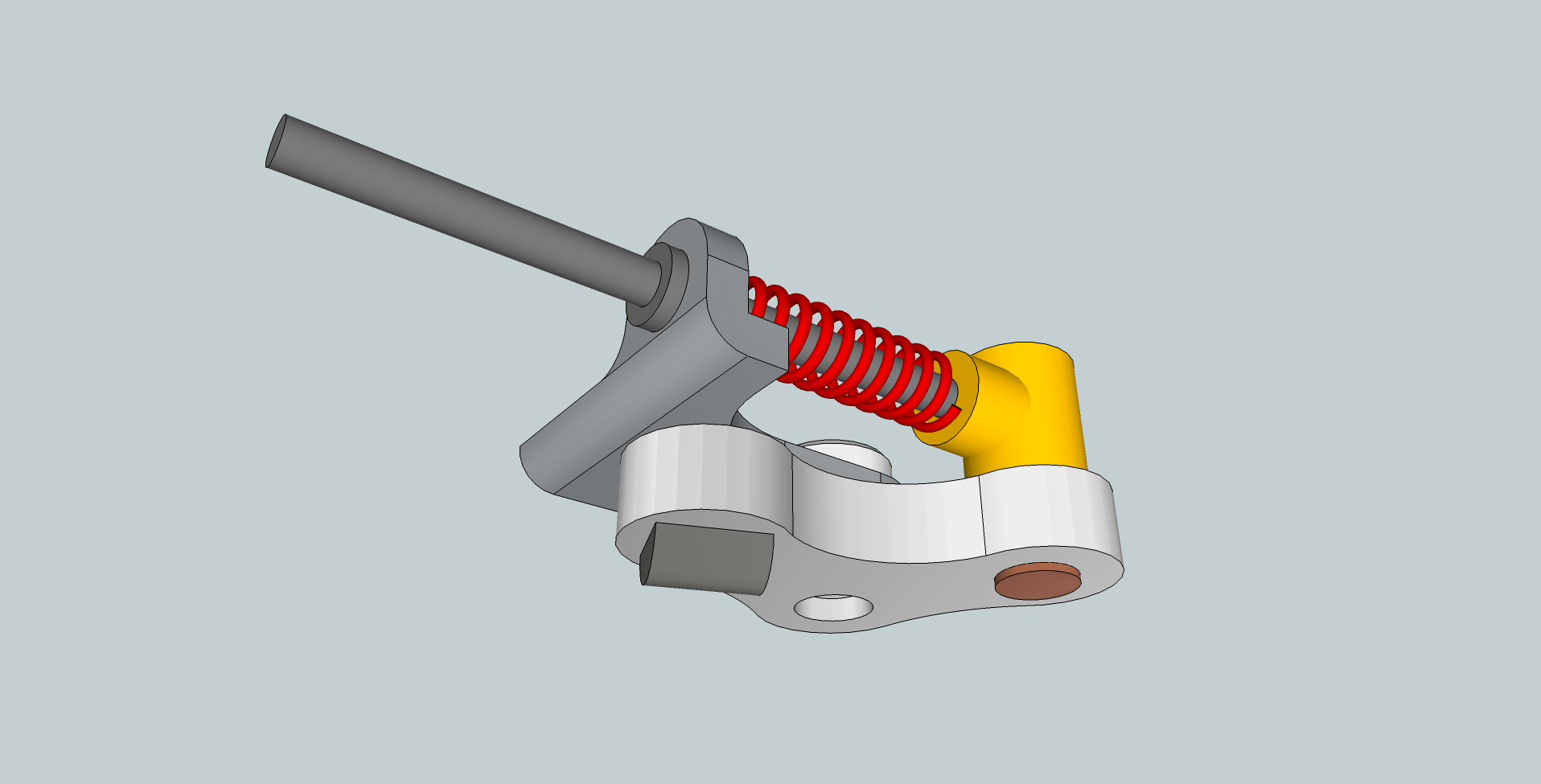

Ici j'ai pris un autre système permettant de faire tourner une pièce équipée d'un galet en dessous et qui va en tournant monter sur le bouton et donc l'enclencher, c'est plus simple et ne demande plus aucun effort du manipulateur.

Après reste à faire une gâchette basique pour le manipulateur et le tour est joué.

skyhack.

[Matyanz]

C'est génial en fait, c'est exactement ce qu'il me faut, mais, une question me traverse l'esprit, comment peut-on transformer le fait d'appuyer sur la gachette et que cela entraîne une rotation du système?

[ChristianR]

Sur le forum photocerfvolant tu as ce système de servo très simple
http://www.kapshop.com/images/HotShoeFinger1.jpg

[skyhack]

Certes le montage est plus que simple avec ce servo mais l'embêtant comme j'avais énoncé c'est que le bras du servo est en porte à faux et qu'il va falloir faire forcer le servo afin qu'il appuie suffisamment pour déclencher le bouton, bref je vise pas loin la durée de vie du servo.

Avec le système rotatif que j'ai fait, plus de problème du tout, le déclenchement se fait sans difficulté, même à distance via une gâchette, de plus le palonnier est avec un rapport de réduction qui permet encore de diminuer la force nécessaire au déclenchement de l'interrupteur.

@ Matyanz : Que veut tu dire par ta dernière phrase stp ?

skyhack.

[Matyanz]

En fait, ce qui me préoccupe c'est comment créer une relation entre d'un côté :

- J'appuie sur la gâchette (type poignée de vélo) situé sur le manche

=> La gachette tire sur le cable

De l'autre :
- Le système que tu m'as montré effectue un tour sur lui même et appuie sur le bouton

J'ai du mal a m'imaginer comment matérialiser ceci...

[skyhack]

Je comprend pas où est le souci tu expliques clairement correctement comment le système fonctionne.

Par contre mon système ne fait pas tourner le palonnier complétement mais juste d'un certain angle c'est tout. Après la gâchette relâchée, le ressort de rappel remet le palonnier en position initiale et désenclenche le bouton.

skyhack.

[skyhack]

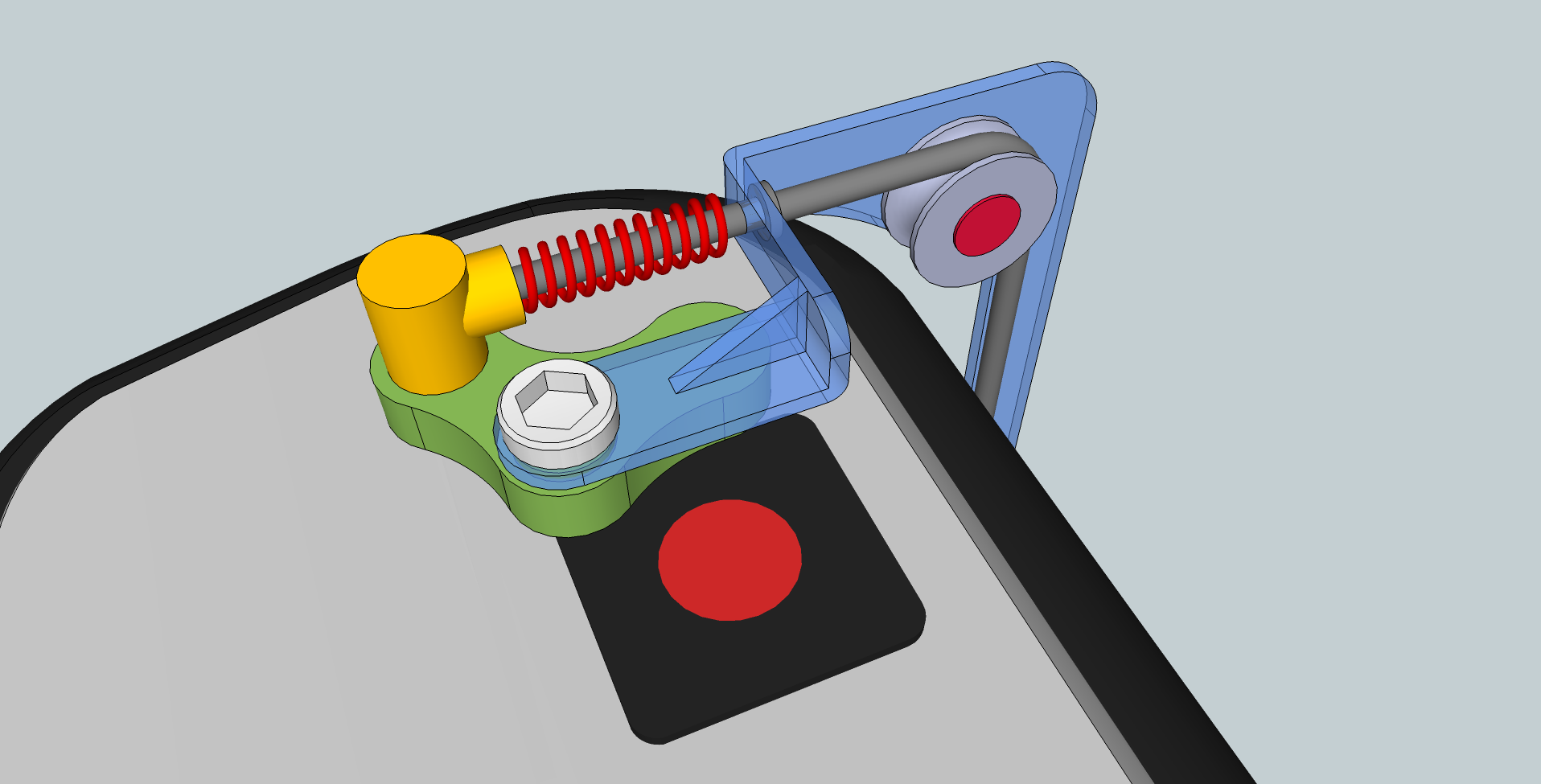

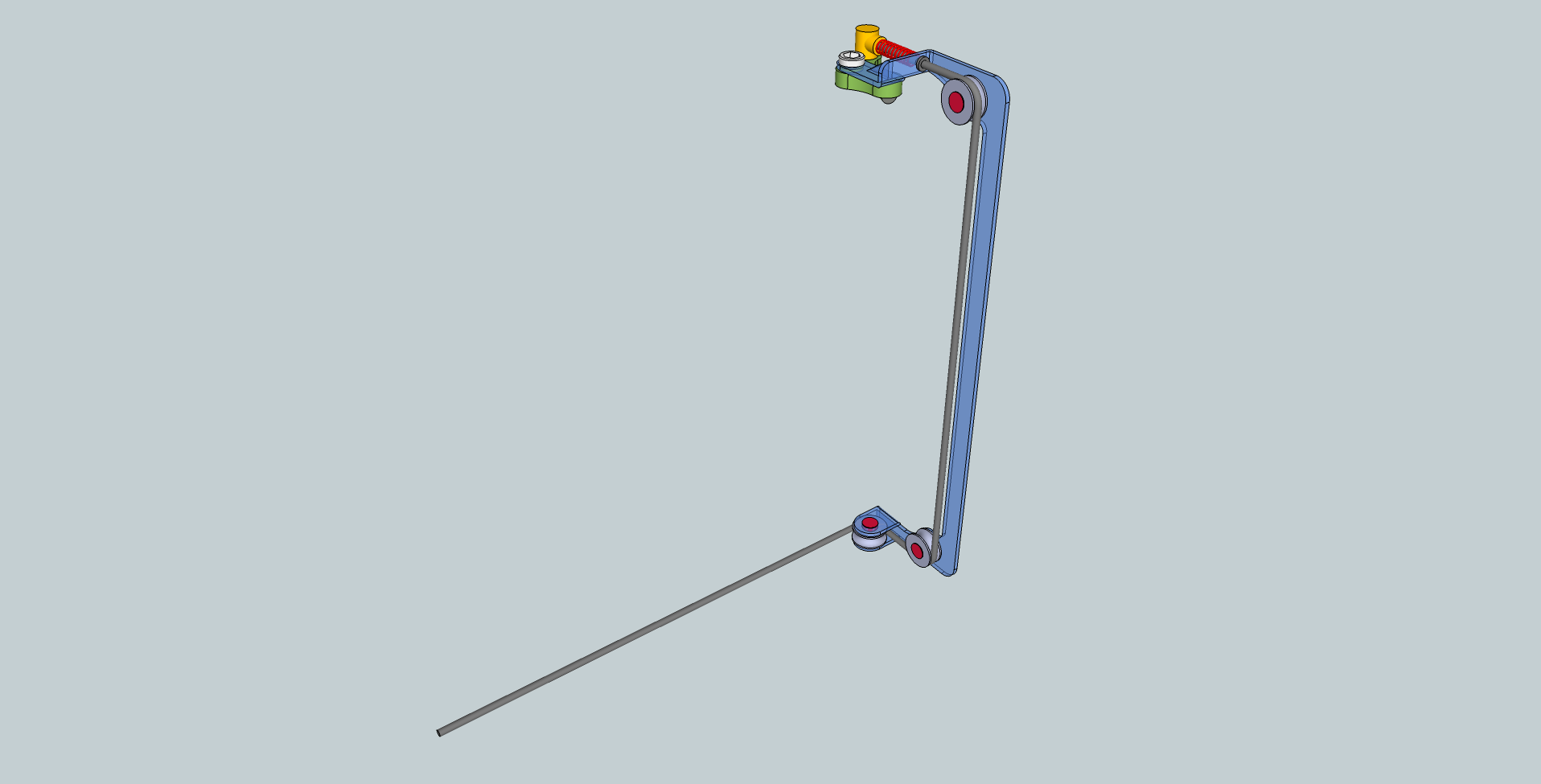

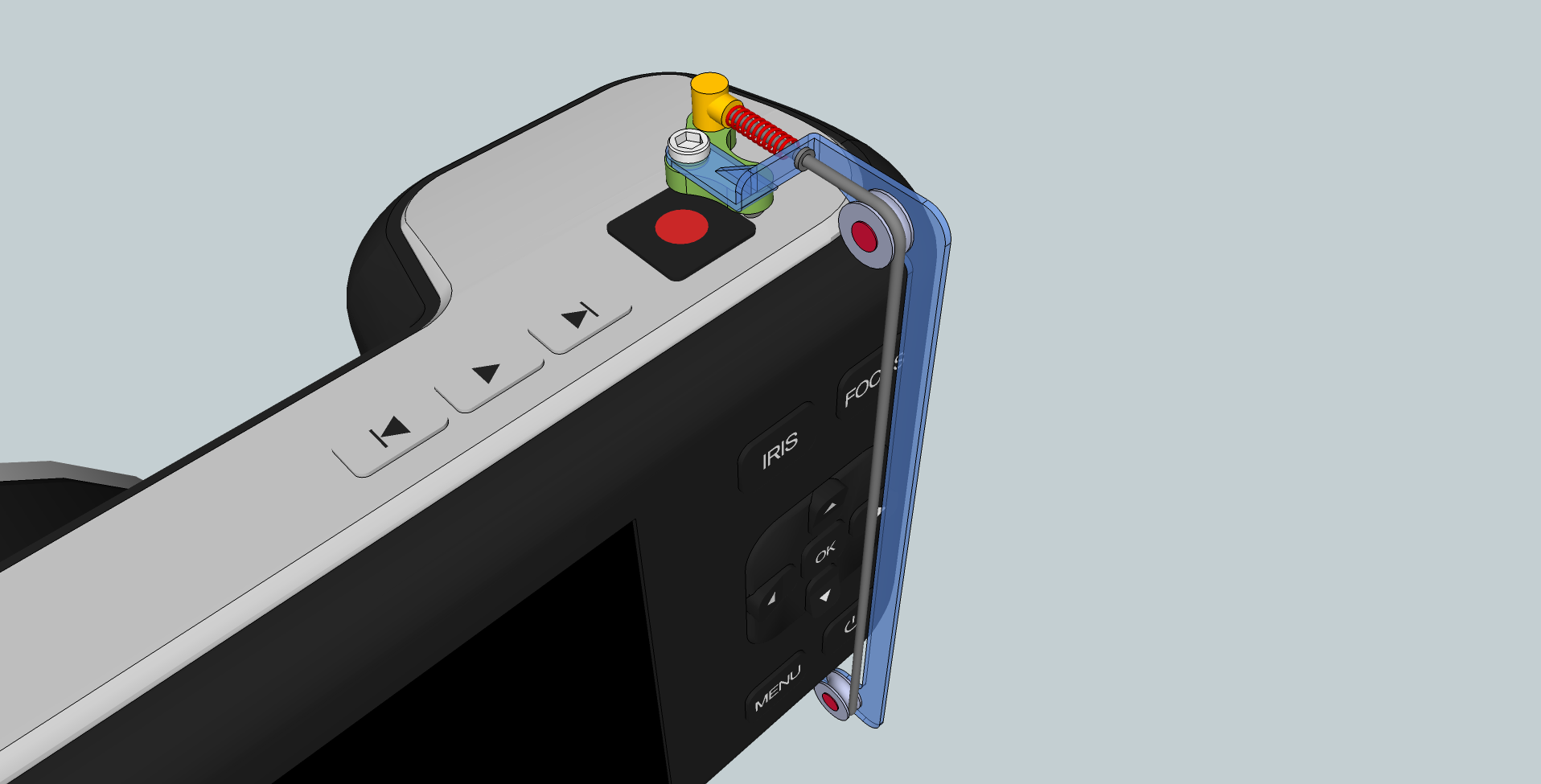

Après reste à ajouter une série de poulie histoire de tirer le câble via la gâchette déportée.







skyhack.

[Matyanz]

Merci beaucoup, c'est exactement ce que je voulais.
Avec la représentation j'imagine mieux le procédé. Je vais me mettre à la réalisation d'ici peu je vous posterai les photos de la réalisation et des différentes étapes. Merci encore Skyhack

[skyhack]

De rien et n'hésites pas si tu as d'autre projet en tête.

skyhack.
