[FroZen] Les Tanks RC , ReEvolved


237 réponses à ce sujet

#21 rbot99

rbot99

    Membre passionné

  • Membres
  • PipPipPip
  • 514 messages
  • Gender:Male

Posté 16 novembre 2014 - 01:49

Si je l'aurai monter en thermique, j'aurai mis 2 moteur de voiture rc reducter a 40€ !


Tu a un lien pour tes moteur a 40€ parce que la franchement ça m'intéresse
N'entretiens pas l'espoir de ce qui ne peut être espéré , Pythagore

#22 Microrupteurman

Microrupteurman

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 2 199 messages
  • Gender:Male
  • Location:Aquitaine,Gironde
  • Interests:Tout

Posté 16 novembre 2014 - 01:50

Hobbyking..... en plus tu connais .



Maintenant stop flood, merci.



Page Facebook : https://www.facebook...appartelier2.0/
Page Twitter :  https://twitter.com/2Appartelier (bateau seulement)
Boutique Robot-Maker : https://www.robot-ma...er-20/produits/

Besoin d'une impression 3D grand format ? Contactez moi !



#23 Microrupteurman

Microrupteurman

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 2 199 messages
  • Gender:Male
  • Location:Aquitaine,Gironde
  • Interests:Tout

Posté 16 novembre 2014 - 11:26

Voici les dimension de la caisse :



Long : 404mm

Large : 200mm

Haut : 80mm



Je pense entre entre 1.8kg et 2.3kg  pour la caisse.



Je pense que je  de vrai ajouté 1cm de balsa stratifier sous la caisse, si je veux que ca flotte ))



Page Facebook : https://www.facebook...appartelier2.0/
Page Twitter :  https://twitter.com/2Appartelier (bateau seulement)
Boutique Robot-Maker : https://www.robot-ma...er-20/produits/

Besoin d'une impression 3D grand format ? Contactez moi !



#24 Microrupteurman

Microrupteurman

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 2 199 messages
  • Gender:Male
  • Location:Aquitaine,Gironde
  • Interests:Tout

Posté 16 novembre 2014 - 11:48

Les coter sont prévu en alu de 6mm pour y loger les roulement. Le fond et le dessus en 2mm.



Page Facebook : https://www.facebook...appartelier2.0/
Page Twitter :  https://twitter.com/2Appartelier (bateau seulement)
Boutique Robot-Maker : https://www.robot-ma...er-20/produits/

Besoin d'une impression 3D grand format ? Contactez moi !



#25 Microrupteurman

Microrupteurman

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 2 199 messages
  • Gender:Male
  • Location:Aquitaine,Gironde
  • Interests:Tout

Posté 18 novembre 2014 - 09:09

S'il ne peut pas flotter, ce n'est pas grave, c'est juste que ça aurai était pas mal. Au moins, il sera étanche et pourra passer dans de grosse flaque .



J'ai changer la transmission a courroie, pas assez 'rentable' a mon gout par une transmission a couple conique . Cette dernière est un gros avantage en terme d'encombrement (je vais pouvoir mettre les moteurs a 90° par rapport a l'axe des chenilles )  et de retransmission du couple .





Edit au 02/16 : Couple conique = moteur qui pousse l'axe = pignon qui dérape sur l'autre = galere



Page Facebook : https://www.facebook...appartelier2.0/
Page Twitter :  https://twitter.com/2Appartelier (bateau seulement)
Boutique Robot-Maker : https://www.robot-ma...er-20/produits/

Besoin d'une impression 3D grand format ? Contactez moi !



#26 Microrupteurman

Microrupteurman

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 2 199 messages
  • Gender:Male
  • Location:Aquitaine,Gironde
  • Interests:Tout

Posté 25 novembre 2014 - 09:53

Des nouvelles,



Tout les roulements sont là, les étanches et les pas étanches.   Je fait un devis pour les flancs, le reste, je m'en occupe. Alu sur le  point d’être commander.



Par contre, pas de nouvelle des moteurs .. . ... .



Page Facebook : https://www.facebook...appartelier2.0/
Page Twitter :  https://twitter.com/2Appartelier (bateau seulement)
Boutique Robot-Maker : https://www.robot-ma...er-20/produits/

Besoin d'une impression 3D grand format ? Contactez moi !



#27 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 5 345 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 25 novembre 2014 - 10:01

Qu'as-tu pris comme moteur ?

Tu as un plan de ton châssis ?


https://www.facebook.com/Exploration-Robotisée-de-notre-patrimoine-564661773904152/



Objectif : Explora85 doit rouler dans l'été et une exploration avant la fin de l'année 2020.

Forum sur la sauvegarde du patrimoine et Robex : http://www.notre-patrimoine.fr/forum/


#28 Microrupteurman

Microrupteurman

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 2 199 messages
  • Gender:Male
  • Location:Aquitaine,Gironde
  • Interests:Tout

Posté 25 novembre 2014 - 10:15

Pour les moteurs, c'est du chinois : http://www.aliexpress.com/snapshot/6352295872.html

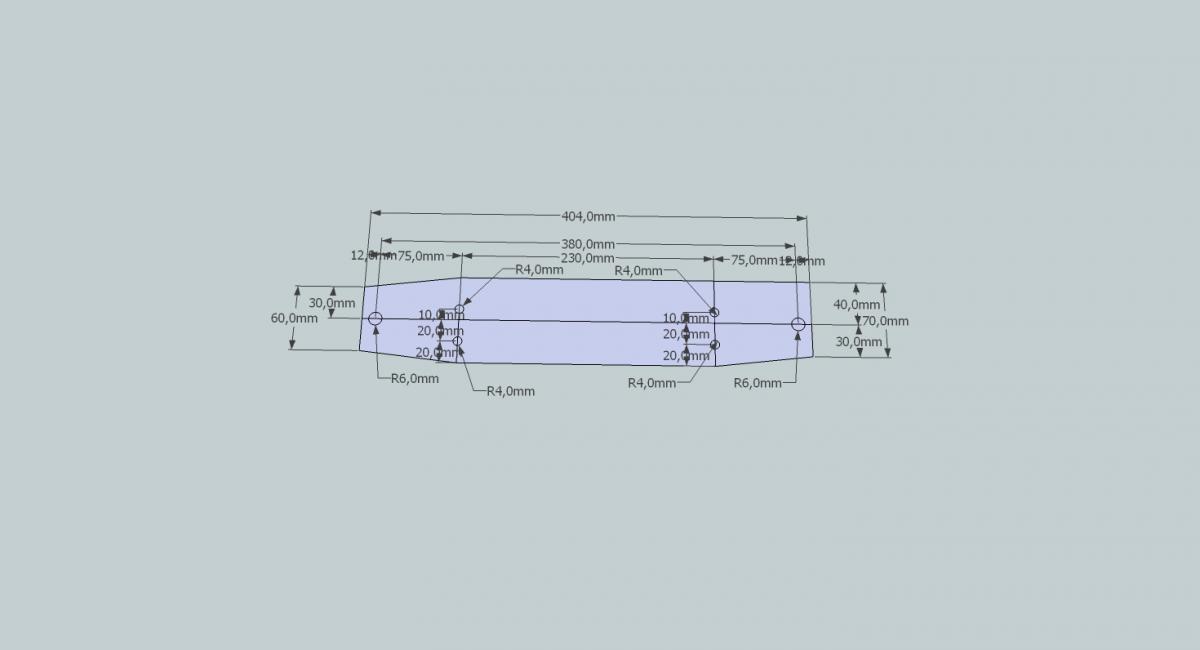

J'ai juste les flancs en plan . Puisque en faite, il s'agit de faire une caisse.



On voit 2x2 percage d8 qui recevront des jambes avec une 'roue' reglable en hauteur . Le moteur sera a l'arriere.



version def flanc.jpg



Page Facebook : https://www.facebook...appartelier2.0/
Page Twitter :  https://twitter.com/2Appartelier (bateau seulement)
Boutique Robot-Maker : https://www.robot-ma...er-20/produits/

Besoin d'une impression 3D grand format ? Contactez moi !



#29 Microrupteurman

Microrupteurman

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 2 199 messages
  • Gender:Male
  • Location:Aquitaine,Gironde
  • Interests:Tout

Posté 14 décembre 2014 - 07:48

Quelques petites pièces :

-Roulements, roulement étanche

-Axe en Inox de 6

-Bagues d’arrêts

-Couple conique, réalésé et mis en place d'un vis de blocage

-Alu de 2mm pour la carrosserie






Pour les flancs, ca devra attendre l'année prochaine !











Page Facebook : https://www.facebook...appartelier2.0/
Page Twitter :  https://twitter.com/2Appartelier (bateau seulement)
Boutique Robot-Maker : https://www.robot-ma...er-20/produits/

Besoin d'une impression 3D grand format ? Contactez moi !



#30 Microrupteurman

Microrupteurman

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 2 199 messages
  • Gender:Male
  • Location:Aquitaine,Gironde
  • Interests:Tout

Posté 07 janvier 2015 - 06:46

Salut la compageek,



Je viens de finir le dessin des plans, j'ai envoyer plusieurs demande de devis, j'attend le retour .



J'ai décider de mettre un train de roulement, composer de 6 roues (en pom), coupler par 2 (l'une devant l'autre) de façon a avoir un semblant de suspension .

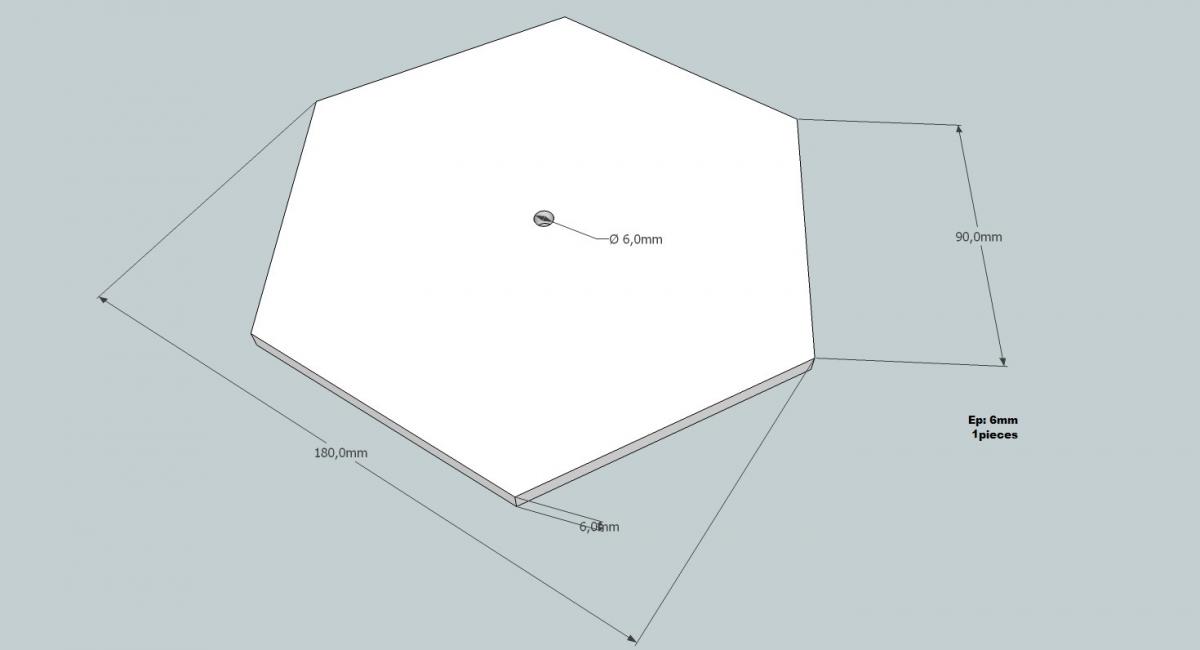

La tourelle est Hexagonale, recevra le canon PN, un kit FPV, et la visé lazer . Elle sera actionner par un gros servo, et monter sur 'roulette'.



Apres ça, il ne me restera plus qu'a decouper tout le reste de la carroserie dans ma tole de 2mm. Comme Levend, la carrosserie sera vissé dans l’épaisseur des flancs. Il va falloir un sacré paquet de vis, et de la patiente pour faire les perçage et taraudage !

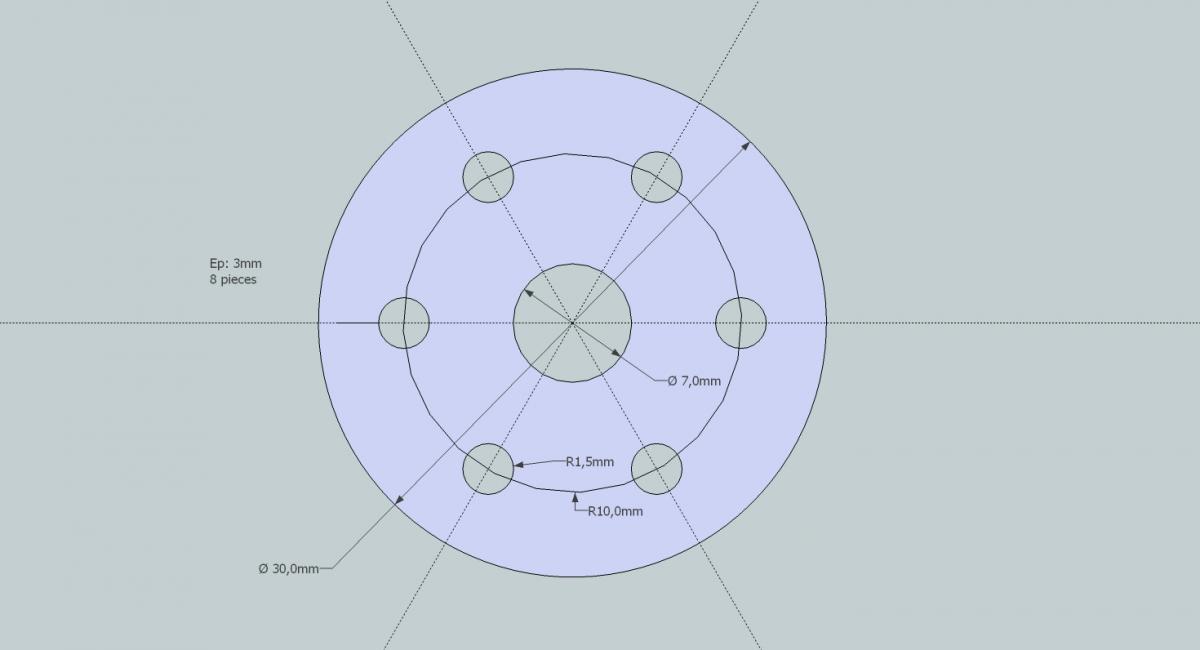

Mes dessins sont un peu crade, mais ca pourrait être pire !  Si vous connaissez des logiciels de dessin gratuit en dxf, ca serai sympa de partager . Merci

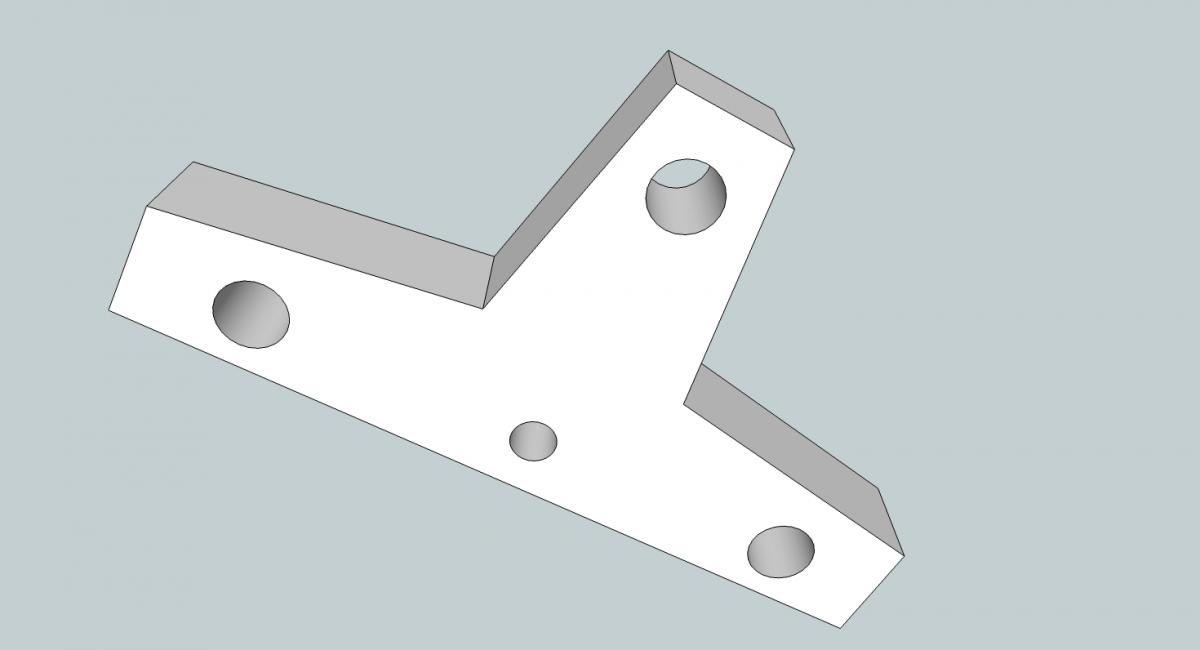

Train de roulement1.jpg





Note : Le canon PN (pour poudre noir) a une puissance de moins de 1.5 joules, Je fait très attention avec ça .

Image(s) jointe(s)

  • Base tourelle.jpg

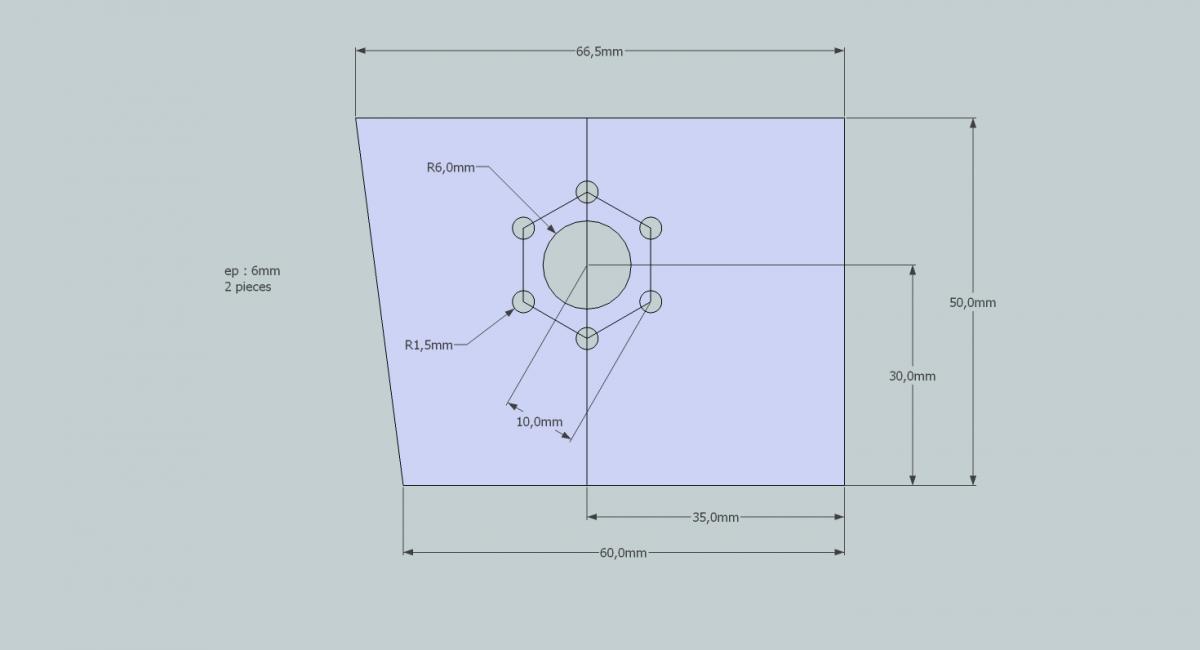

  • Base tourelle2.jpg

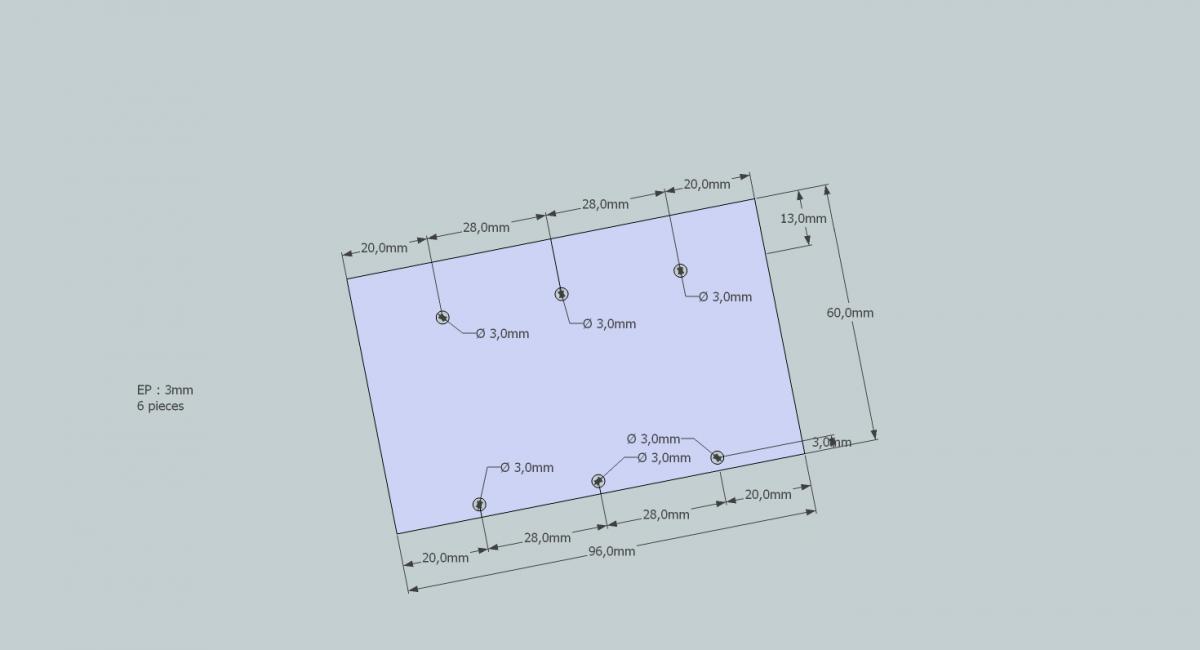

  • Cache rouelement.jpg

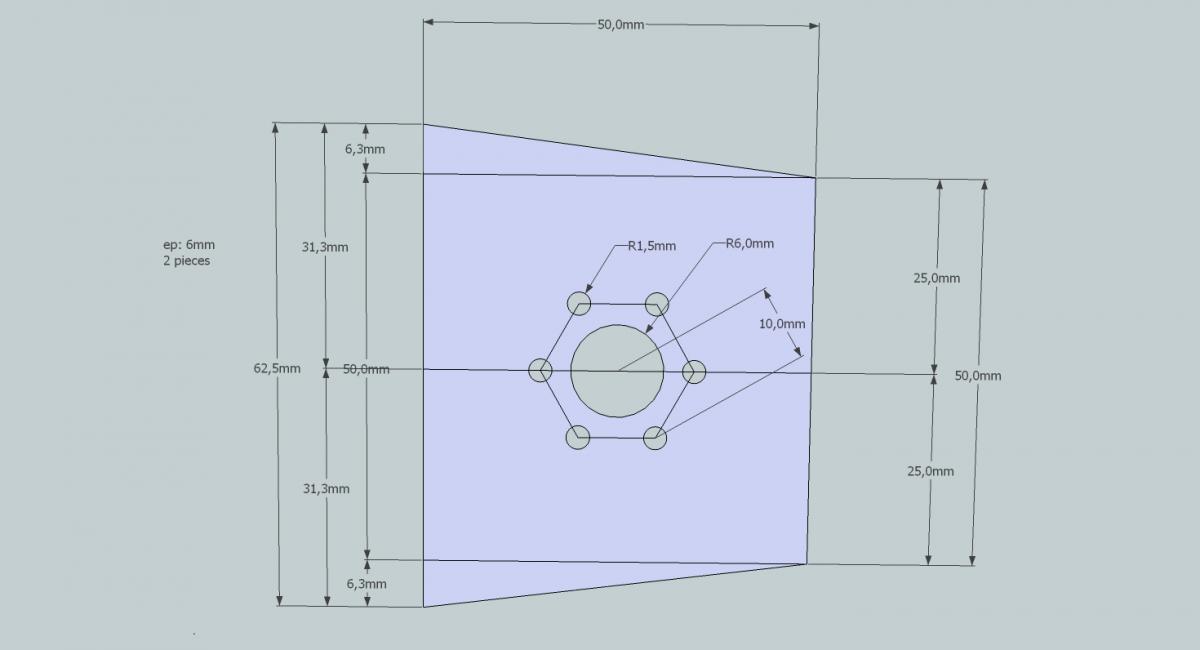

  • Coter tourelle.jpg

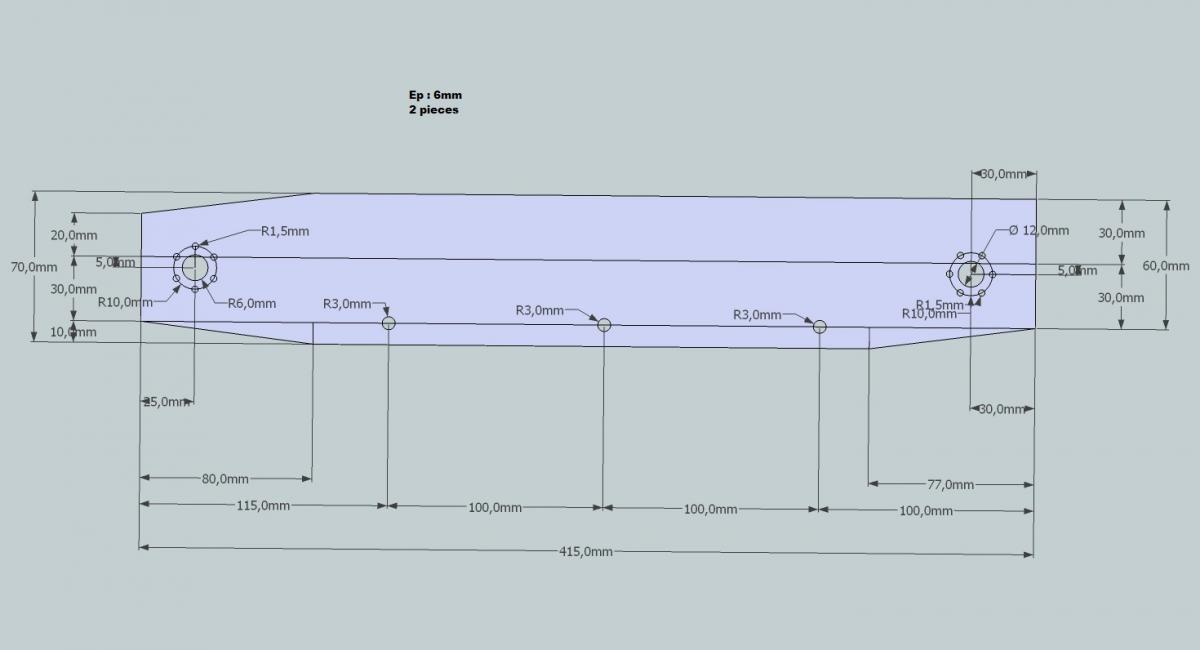

  • flanc3.jpg

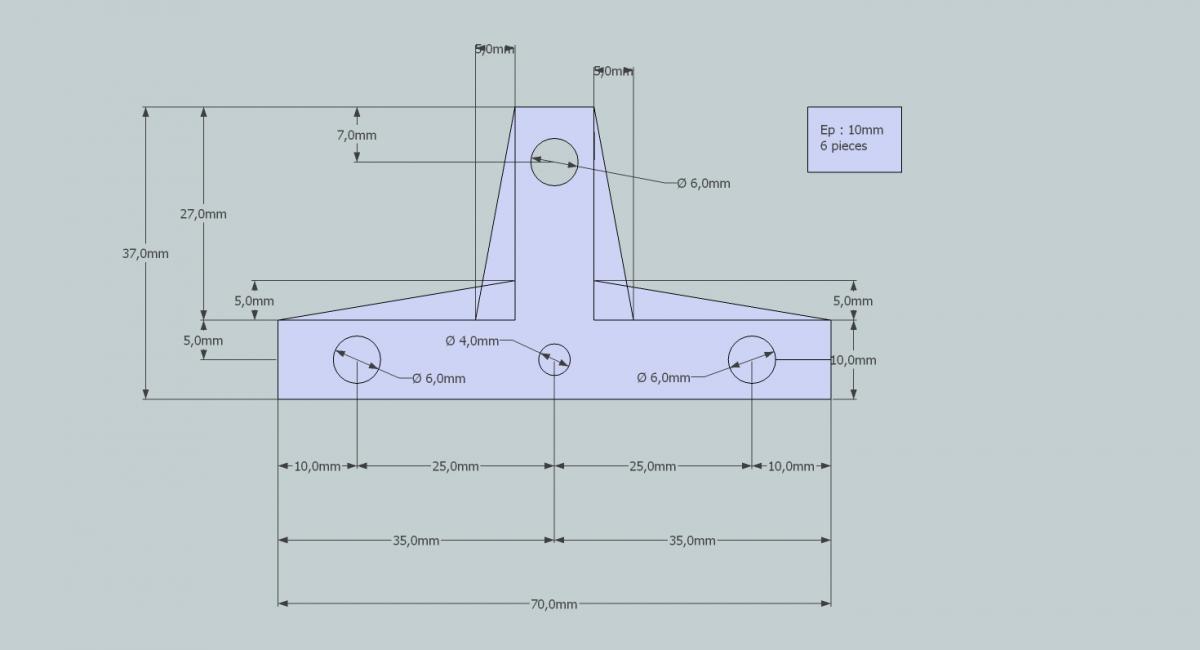

  • Support 1.jpg
  • support2.jpg
  • Train de roulement.jpg


Page Facebook : https://www.facebook...appartelier2.0/
Page Twitter :  https://twitter.com/2Appartelier (bateau seulement)
Boutique Robot-Maker : https://www.robot-ma...er-20/produits/

Besoin d'une impression 3D grand format ? Contactez moi !



#31 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 5 345 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 07 janvier 2015 - 10:52

Pour info, j'utilise DraftSight, c'est gratuit.



Je suppose que tu vas utiliser des taraud pour du M3, fait attention c'est fragile.



Tes roues en POM ont quelles dimensions ? tu as des perçage à faire dedans ?


https://www.facebook.com/Exploration-Robotisée-de-notre-patrimoine-564661773904152/



Objectif : Explora85 doit rouler dans l'été et une exploration avant la fin de l'année 2020.

Forum sur la sauvegarde du patrimoine et Robex : http://www.notre-patrimoine.fr/forum/


#32 Leon

Leon

    Membre passionné

  • Membres
  • PipPipPipPipPip
  • 1 289 messages
  • Gender:Male

Posté 08 janvier 2015 - 07:09

Salut Levend,

Pour info, j'utilise DraftSight, c'est gratuit.

C'est gratuit gratuit? Parce que sur le lien que tu nous as donné, ils semblent dire que c'est gratuit 30 jours pour essai, pas plus. Donc si c'est ça, c'est loin d'être gratuit.



Leon.


BOB4, mon drone hélicoptère autonome d'intérieur http://heli.bot.free.fr/
BOB3, mon robot autonome d'intérieur avec WiFi + Foxboard Linux http://ze.bot.free.fr/
BOB5, robot bipède simulé, puis tentative de réalisation (fail)


#33 Taupiot_Jr

Taupiot_Jr

    Habitué

  • Membres
  • PipPip
  • 232 messages
  • Gender:Male

Posté 08 janvier 2015 - 10:02

Hello,

En s'inscrivant tu dispose d'une licence gratuite ;)

Je l'ai utilisé quelques temps, il est satisfaisant.

#34 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 5 345 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 08 janvier 2015 - 12:04

J'ai utilisé la version 32bits pendant plusieurs mois, maintenant, j'utilise la version 64bits, depuis plusieurs mois également.

Comme l'a dit Taupiot_Jr, il faut s'inscrire et c'est gratuit.



ça change d'Autocad, mais ce n'est pas trop mal, surtout pour un logiciel gratuit.


https://www.facebook.com/Exploration-Robotisée-de-notre-patrimoine-564661773904152/



Objectif : Explora85 doit rouler dans l'été et une exploration avant la fin de l'année 2020.

Forum sur la sauvegarde du patrimoine et Robex : http://www.notre-patrimoine.fr/forum/


#35 Microrupteurman

Microrupteurman

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 2 199 messages
  • Gender:Male
  • Location:Aquitaine,Gironde
  • Interests:Tout

Posté 08 janvier 2015 - 04:26





Tes roues en POM ont quelles dimensions ? tu as des perçage à faire dedans ?



Ø40, L : 20.  Perçage: le passage d'axe et les deux logements de roulement, soit  12-7-12 .



Merci Pour DraftSight.



Page Facebook : https://www.facebook...appartelier2.0/
Page Twitter :  https://twitter.com/2Appartelier (bateau seulement)
Boutique Robot-Maker : https://www.robot-ma...er-20/produits/

Besoin d'une impression 3D grand format ? Contactez moi !



#36 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 5 345 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 08 janvier 2015 - 10:44

Donc tu ne devrais pas avoir le problème que j'ai eu avec le POM : foret coincé dans la pièce...


https://www.facebook.com/Exploration-Robotisée-de-notre-patrimoine-564661773904152/



Objectif : Explora85 doit rouler dans l'été et une exploration avant la fin de l'année 2020.

Forum sur la sauvegarde du patrimoine et Robex : http://www.notre-patrimoine.fr/forum/


#37 Microrupteurman

Microrupteurman

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 2 199 messages
  • Gender:Male
  • Location:Aquitaine,Gironde
  • Interests:Tout

Posté 09 janvier 2015 - 04:55

J'ai reçu le devis, je lance la fabrication. J'ai demander a http://www.laser-fusion.fr/   ils sont 2 fois moins cher que la ou j'avais fait découper des pièces en Inox. Chez eux, on me prend 35€ ht pour 2 pièces (les flancs) Alors que l'autre m'aurai prix 70€....   De plus il on traiter mes fichier au format Jpg.... Chose que peut d'entreprise ce serai donner la peine de faire !  D'ailleurs, j'ai eu droit a un " Je suis au regret de vous informer que nous déclinons votre demande pour cause de matière. " d'une autre société; La blague.



Page Facebook : https://www.facebook...appartelier2.0/
Page Twitter :  https://twitter.com/2Appartelier (bateau seulement)
Boutique Robot-Maker : https://www.robot-ma...er-20/produits/

Besoin d'une impression 3D grand format ? Contactez moi !



#38 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 5 345 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 09 janvier 2015 - 06:10

C'est très difficile pour un particulier de faire réaliser des pièces : j'espère finir ma CNC avant la fin de l'année (je sais, j'avais dit ça, il y a deux ans :D ), la j'ai fait faire des pièces, mais pas la bonne quantité, donc ce sera pour le mois prochain.

Quand je serai au point, je proposerai peut-être mes services.


https://www.facebook.com/Exploration-Robotisée-de-notre-patrimoine-564661773904152/



Objectif : Explora85 doit rouler dans l'été et une exploration avant la fin de l'année 2020.

Forum sur la sauvegarde du patrimoine et Robex : http://www.notre-patrimoine.fr/forum/


#39 Microrupteurman

Microrupteurman

    Pilier du forum

  • Modérateur
  • PipPipPipPipPip
  • 2 199 messages
  • Gender:Male
  • Location:Aquitaine,Gironde
  • Interests:Tout

Posté 09 janvier 2015 - 06:39





avant la fin de l'année



Ça va, ça te laisse de la marge. Mdr



Cette nuit j'ai relu tout ton post 'mon projet de robot télécommander' ça occupe .



Il me tarde de voir nos projets abouti. Ca va être bien sympa !



Page Facebook : https://www.facebook...appartelier2.0/
Page Twitter :  https://twitter.com/2Appartelier (bateau seulement)
Boutique Robot-Maker : https://www.robot-ma...er-20/produits/

Besoin d'une impression 3D grand format ? Contactez moi !



#40 levend

levend

    Pilier du forum

  • Membres
  • PipPipPipPipPip
  • 5 345 messages
  • Gender:Male
  • Location:Vendée
  • Interests:Robotique, informatique, architecture et patrimoine...

Posté 09 janvier 2015 - 07:03

Il a été un moment en mode "pause", mais il repart. Je ne sais pas si j'aurai le temps ce weekend d'avancer la construction, mais dans la semaine, je vais usiner, et si j'achète mes tarauds, il pourrait bien il y avoir un peu d'assemblage à la fin de la semaine, donc lui, il sera fini avant la fin de l'année, pour attaquer le suivant :lol:


https://www.facebook.com/Exploration-Robotisée-de-notre-patrimoine-564661773904152/



Objectif : Explora85 doit rouler dans l'été et une exploration avant la fin de l'année 2020.

Forum sur la sauvegarde du patrimoine et Robex : http://www.notre-patrimoine.fr/forum/




Répondre à ce sujet






0 utilisateur(s) li(sen)t ce sujet

0 members, 0 guests, 0 anonymous users
