Phase ultime de ce projet alléchant, elle conditionne directement le plaisir que l’on aura à utiliser ce petit module électronique. Aussi, soigner son esthétique et sa compacité sont les critères principaux de la conception du boitier. Chacune et chacun va privilégier ses techniques personnelles. Pour ma part, je vais illustrer ce propos avec un boitier conçu en polystyrène choc, matériau dont je me sers depuis des années et des années. Avant de passer aux détails de réalisation du coffret, notez que les dessins des circuits imprimés sont donnés dans le fichier EXCLUSIONS.pdf qui intègre deux fiches au format A5. Ce document doit être imprimé Recto/Verso et pour ma part mes fiches sont plastifiées.
Le branchement de la pile ou de la batterie rechargeable.
Suite à diverses études, au final il a été décidé de loger la pile 9v sous le clavier. La zone était inutilisée, on optimise l’utilisation du volume du coffret et on en minimise l’encombrement. Comme coté clavier le circuit imprimé principal n’était pas encombré, j’ai décidé d’y solidariser les deux contacts électriques flexibles sur lesquels viendra buter l’accumulateur. L’ensemble des éléments assurant cette liaison électrique et montré sur la Fig.137 est issu des lamelles d’un ancien relais électromagnétique. Ces deux pièces de cuivre ont fait l’objet d’un travail « d’horloger » pour les percer au pas de 2,54mm et pour leur donner la forme favorisant l’élasticité en flexion. Toutes ces pièces sont très petites, puisque la visserie est en ØM2. L’agencement de ces petits éléments est détaillé et commenté sur les photographies Image 28.JPG à Image 34.JPG dans <Galerie d’images\Machine AUTONOME>. Il me semble assez évident que nombreuses et nombreux seront celles et ceux qui ne disposeront pas de lamelles de cuivre de récupération pour créer comme sur la Fig.137 les deux plots de contact. Aussi, il sera alors judicieux d’acheter dans le commerce en ligne un petit réceptacle de pile GLR61, quitte à revoir un peu les dimensions du coffret pour le loger sur le coté s’il ne passe pas entre les colonnes du clavier ce qui me semble inexorable.
L’alvéole de logement de la pile ou de la batterie rechargeable.

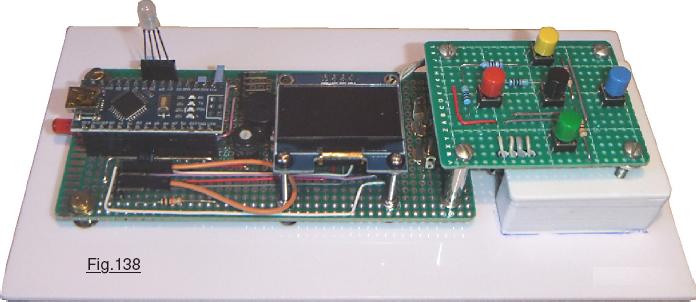

Intégré directement sur la semelle du coffret la Fig.138 présente les divers éléments assemblés sur cette dernière. La réalisation de ce petit compartiment est largement détaillée sur les photographies Image 35.JPG à Image 42.JPG également disponibles dans le dossier <Machine AUTONOME\L’alvéole pour contenir la pile>. Comme ce chapitre fait appel à l’usinage et au soudage de plusieurs pièces en polystyrène choc, je vous invite fortement à consulter le document intitulé Réaliser un COFFRET.pdf qui accompagne ce didacticiel. Notez au passage que le petit fil rigide rouge qui sur Image 32.JPG servait à tenir vers le haut la ligne filaire du clavier n’est plus du tout utile. On le constate tout particulièrement sur Image 39.JPG et Image 40.JPG alors qu’Image 42.JPG analogue à celle de la Fig.138 présente l’ensemble sous tension par l’adaptateur USB.
