Convertisseur CC CV réglable

Description :

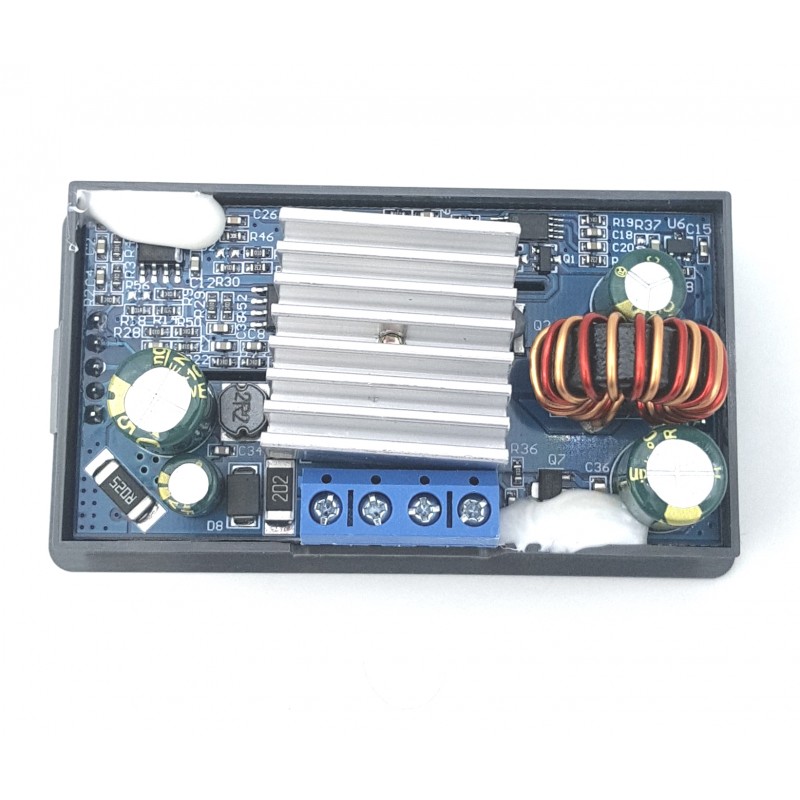

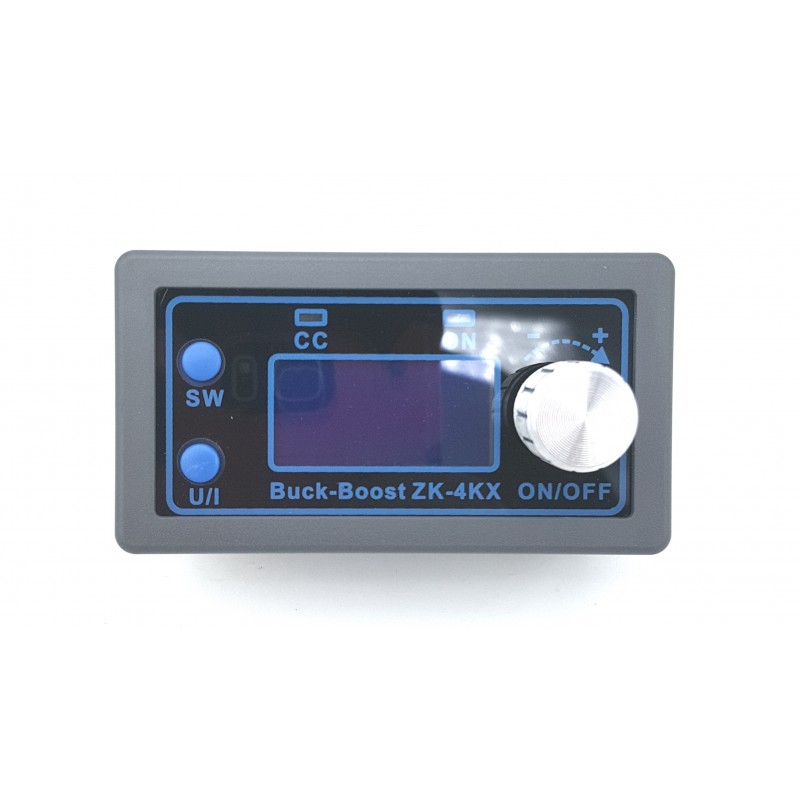

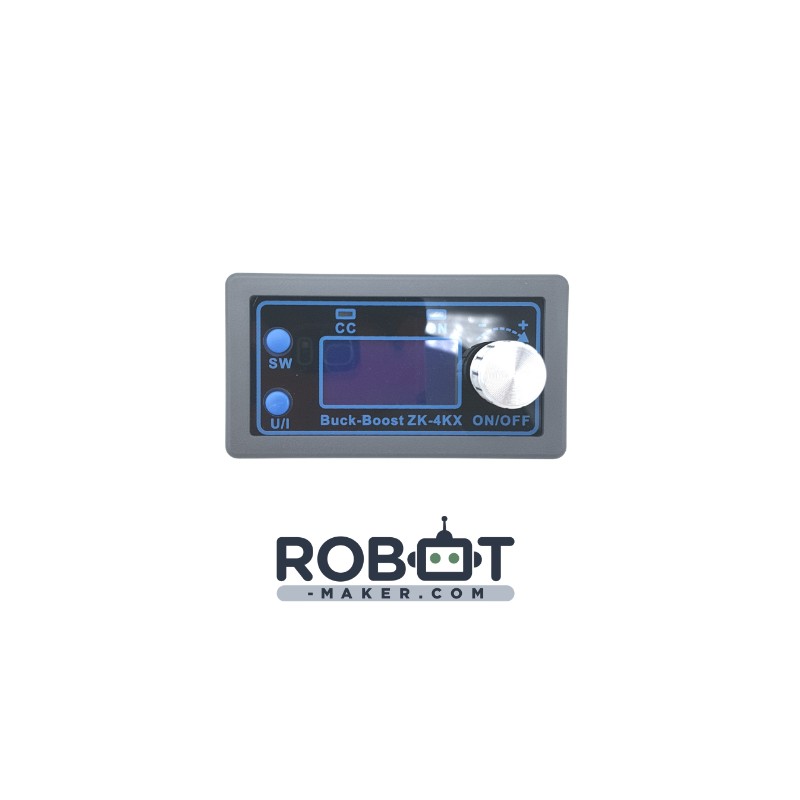

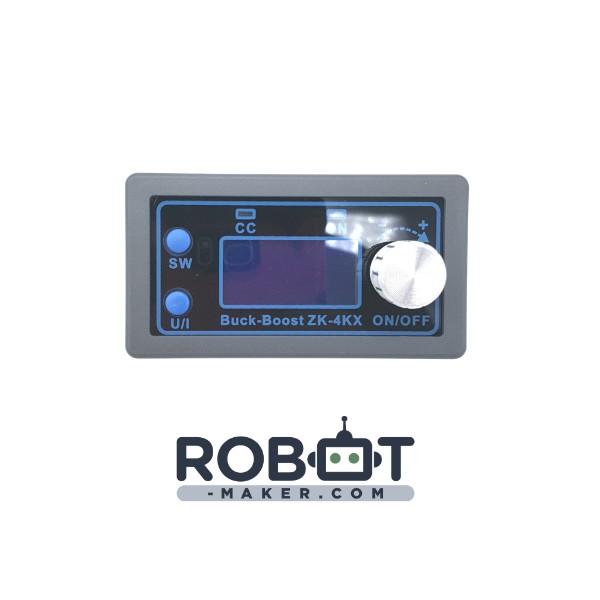

Le module PSM-ZK-4KX, est un module convertisseur DC DC réglable en tension et courant de type CC CV ( constant current, constant voltage) permettant de réguler de tension aussi bien en mode step up que step down ( boost / buck ). Pour fonctionner correctement il faut alimenter le module entre 5V et 30V. La tension de sortie est réglable pouvant aller de 0,5 à 30V. L'intensité maximal de sortie est de 4A. Le module est équipé de protection contre la sous-tension, la surtension, la surintensité, la surpuissance, la surchauffe, et fonctionne sous une fréquence de 180KHz.

Caractéristiques techniques:

• Tension d’entrée : 5 à 30V
• Tension de sortie : 0,5 à 30V

Courant de sortie :

• Stable à 3A pendant une longue période
• Atteint maximum 4A avec une dissipation thermique améliorée

Puissance de sortie :

• Dissipation thermique naturelle 35W
• Dissipation thermique renforcée 50W
• Résolution de l’affichage de la tension : 0,01V
• Résolution de l’affichage du courant : 0,001A
• Efficacité de conversion : environ 88%
• Démarrage progressif : oui
